深入解析PCIe FLR功能级复位机制与实战应用

FLR（Function Level Reset）功能级复位是PCIe 2.0规范引入的一种复位机制，它使软件能够以精细的粒度对PCIe端点设备的特定功能单元进行复位。相比早期规范定义的冷复位、暖复位和热复位（统称为传统复位），FLR带来了哪些不同？又该如何正确使用呢？

1. FLR复位是什么？

PCIe协议定义了四种主要的复位类型：冷复位（Cold Reset）、暖复位（Warm Reset）、热复位（Hot Reset）以及功能级复位（Function Level Reset）。前三种属于传统复位，作用于整个设备或链路。而FLR则更加精确，它允许软件仅复位PCIe设备中指定的单个功能（Function），而不会干扰同一设备上其他功能的正常运行。

这种细粒度复位带来了显著优势：FLR不会像影响整个链路状态的Fundamental Reset那样彻底，因此其完成所需时间更短。此外，FLR只复位目标功能内部的逻辑状态和部分寄存器（例如总线主控使能、MSI中断使能等寄存器），对于“粘性”位（Sticky bits）、由硬件初始化的值以及链路层的专用寄存器则没有影响。

注意：虽然PCIe协议强烈推荐设备支持FLR，但这并非强制性要求。软件可以通过读取设备的Device Capabilities Register的第28位（bit 28）来确认，若该位为1，则表示此功能支持FLR。

2. 如何发起FLR复位？

软件通过向目标功能对应的Device Control Register（设备控制寄存器）中的“Initiate Function Level Reset”位写1来触发FLR。协议规定，功能必须在100ms内完成整个复位过程。

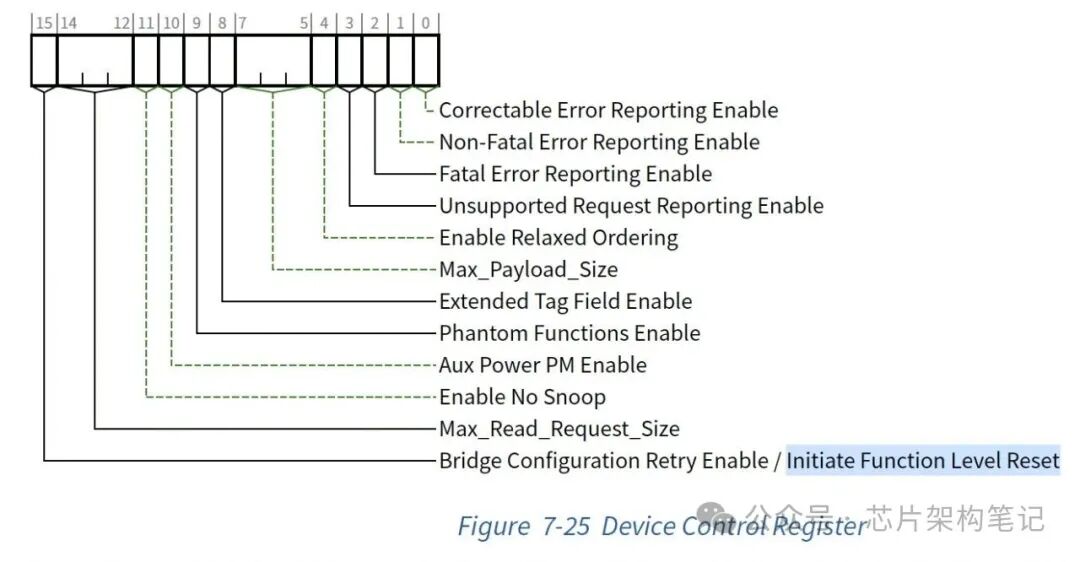

图：Device Control Register结构，bit 15为“Initiate Function Level Reset”位（图片来源：芯片架构笔记）

3. FLR标准操作流程

为确保复位过程安全可靠，PCIe协议明确规定了软件执行FLR时必须遵循的步骤与要求。整个流程的核心在于确保在复位发起前，所有挂起的交易（Transaction）均已妥善处理。

软件必须遵循的步骤：

1. 协调访问：软件需要与其他可能访问该功能的实体（如其他驱动或虚拟机管理器）进行协调，确保在FLR期间不会发生访问冲突。
2. 停止新请求：软件清除该功能Command寄存器的所有使能位，从而阻止其发起任何新的PCIe请求。
3. 等待挂起请求完成：软件需要确保该功能之前发出的所有请求均已收到完成报文（Completion）。这可以通过两种方式实现：
   • 轮询Device Status寄存器中的“Transactions Pending”位，直到其被硬件清零。
   • 或者，等待一个足够长的时间（例如，如果启用了完成超时机制，则等待超时时间；如果禁用，则至少等待100ms），以保证所有完成报文理论上已返回。
4. 发起FLR：向Device Control Register的“Initiate Function Level Reset”位写1。
5. 等待复位完成：软件必须等待至少100ms，以确保功能已完成复位操作。
6. 重新配置功能：复位完成后，软件需要重新配置该功能的各项寄存器，使其恢复正常工作状态。

关键协议要求说明：

• 响应要求：功能必须对触发FLR的配置写操作返回一个完成响应，然后才真正开始执行复位操作。
• 挂起位清零：一旦FLR完成，硬件事务控制逻辑必须将“Transactions Pending”位清零。
• 复位期间报文处理：在FLR复位执行期间，如果该功能接收到任何完成报文，这些报文将被视为“非预期完成”（Unexpected Completions）或直接被丢弃，既不会记录状态也不会报告错误。

4. 典型应用场景剖析

FLR的价值在于其精细的复位能力，这使得它在现代计算系统中，尤其是在虚拟化和高可靠性要求的场景下，扮演着至关重要的角色。

场景一：故障隔离与数据安全
设想一个系统中的PCIe网卡驱动出现故障。为了避免数据损坏，必须立即停止该网卡正在进行的所有I/O操作。传统复位可能会影响整个网卡设备，而如果网卡支持FLR，驱动可以精确复位出问题的PCIe功能，同时确保网卡上其他未受影响的硬件逻辑（如特定的网络处理单元）不被干扰，这有助于快速隔离故障并维持系统部分服务的连续性。

场景二：多功能设备的独立管理
一块物理PCIe网卡可能集成了4个独立的网络端口，每个端口被映射为一个独立的PCIe功能。当其中一个端口出现异常时，系统管理员可以仅对该端口对应的功能发起FLR，而其他三个端口可以继续正常工作，不受任何影响。

场景三：虚拟化环境下的设备透传（Passthrough）
在虚拟化平台中，经常需要将物理PCIe设备（如上述的四端口网卡）直接透传给不同的虚拟机使用。在将设备的所有权从宿主机转移给虚拟机之前，必须确保设备处于一个干净、确定的状态。这时，对每个即将透传的功能执行FLR就成为标准操作。FLR会清除原宿主机驱动留下的状态，卸载原有驱动栈，为虚拟机内加载新的驱动（如VFIO驱动）做好准备，从而实现软件栈的动态、安全重建。

通过上述场景可以看出，FLR不仅仅是协议文本中的一个功能位，更是实现系统高可用性、灵活资源调度和数据安全的关键机制，深刻影响着现代数据中心与云计算的体系结构设计。
