PCIe总线复位详解：冷、暖、热、FLR，硬件开发与故障调试必知

在 PCIe 总线开发或调试过程中，掌握不同的复位机制至关重要。PCIe 协议定义了四种复位类型：冷复位（Cold Reset）、暖复位（Warm Reset）、热复位（Hot Reset）以及功能级复位（Function Level Reset， FLR）。前三种在规范早期版本就已定义，统称为“传统复位（Conventional Reset）”，而 FLR 则是 PCIe 2.0 规范新增的复位方式。理解它们的差异与应用场景，能帮助开发者更精准地进行系统控制和故障排查。更多关于底层 计算机系统架构 的知识，欢迎在 云栈社区 交流探讨。

1. 传统复位（Conventional Reset）

传统复位包括冷复位、暖复位和热复位。其中，冷复位和暖复位又统称为基本复位（Fundamental Reset）；而热复位是一种非基本的带内（In-band）复位，由上游设备通过链路以数据包的形式向下游传递。

基本复位会将设备的状态机、硬件逻辑、端口状态以及大多数配置寄存器都初始化为默认状态。唯一例外的是那些依靠辅电源 Vaux 供电的“粘性（Sticky）配置寄存器”，它们即使主电源关闭也能保持状态。

1.1 冷复位

冷复位是指设备主电源上电时触发的复位，系统重启电源同样会导致冷复位。这是最彻底的一种硬件复位方式。

1.2 暖复位

暖复位是在系统电源保持稳定（不关闭或重新施加主电源）的情况下，由硬件触发的复位。例如，按下机箱的复位按钮就会产生暖复位。它通过触发系统电源电路的 POWERGOOD 信号来实现。需要留意的是，PCIe规范 并未明确定义暖复位的具体产生机制。

基本复位可以通过以下两种方法生成：

1. 通过边带信号 PERST# 产生。PERST#（PCI Express Reset，低电平有效）是 PCIe 系统中专门用于传递复位信号的边带引脚。
2. PCIe 设备也可以设计为不依赖 PERST# 信号，而是自行在检测到主电源上电（或重新上电）时，内部产生基本复位信号来复位自身电路。

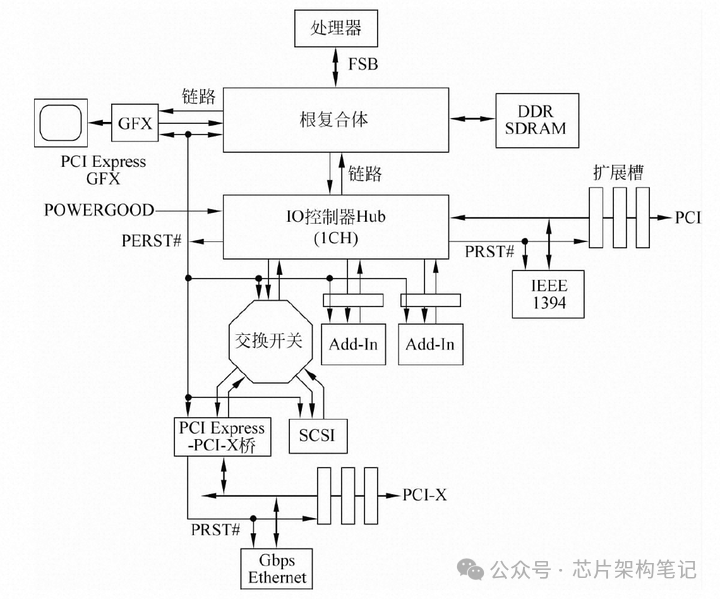

下图展示了一个通过边带信号 PERST# 产生基本复位的典型例子。

1.3 热复位

热复位，或称带内复位，其信号并非来自边带引脚，而是通过发送特定的 TS1 有序集（Ordered Set）在数据链路中传播。这是一种由软件发起的复位，并且只能由根复合体（Root Complex）或交换开关（Switch）产生，从上游端口向下游端口逐级传播，端点设备（Endpoint）不会主动产生热复位。

当某个 PCIe 设备出现异常时，软件可以通过热复位手段对其进行恢复。

软件触发热复位的方法如下：

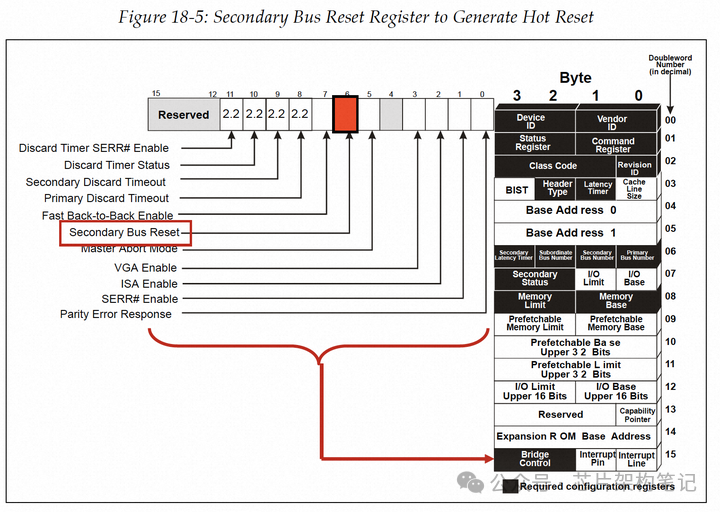

当软件需要在根复合体或交换开关的某个端口上发起热复位时，只需向该端口配置空间头部区域中桥控制寄存器（Bridge Control Register） 的 Secondary Bus Reset 位写入 1。这个操作会导致相应端口的物理层生成一个 Assert Hot Reset 位为 1 的 TS1 有序集，并向下游传输。

设备对热复位的响应流程：
设备接收到热复位命令后，其链路训练与状态状态机（LTSSM）会先进入 Recovery 状态，随后转入 Hot Reset 状态，最后返回 Detect 状态，并重新开始完整的链路训练与初始化。此时，除粘性寄存器外，设备的所有状态机、硬件逻辑、端口状态和配置寄存器都将被重置为默认状态。

2. FLR复位（功能级复位）

FLR 机制使软件能够以 Function（功能） 为粒度来复位 PCIe 端点设备。这意味着它仅作用于目标 Function，而不会影响同一物理设备上其他 Function 的正常工作。

与基本复位不同，FLR 不会对设备进行彻底的重置（例如，PCIe 链路状态保持不变），因此其完成所需的时间远少于基本复位。

FLR 功能的实现对于设备而言是可选的，但 PCIe 规范强烈建议支持。软件可以通过检查设备的 Device Capabilities Register[28] 位是否为 1 来确认其是否支持 FLR。

软件发起 FLR 的方法：
软件向目标 Function 的 Device Control Register 中的 Initiate Function Level Reset 位写入 1，即可触发 FLR。规范要求该 Function 必须在 100ms 内完成复位操作。

FLR 主要复位对应 Function 的内部状态和相关寄存器（如总线主控使能 BME、MSI 使能寄存器等），但不会影响粘性位（Sticky bits）、由硬件初始化的值（Hardware-initialized bits）以及链路专用的寄存器。

PCIe 协议除了规定 FLR 需在 100ms 内完成外，还对软件发起流程提出了明确要求：

1. 软件需与其他可能访问该 Function 的进程协调，确保在 FLR 期间无人尝试访问。
2. 软件清空整个 Command 寄存器，以停止该 Function 发起任何新的请求。
3. 软件通过轮询检查 Device Status 寄存器中的 Transactions Pending 位是否被清零，以确保之前所有请求的完成报文（Completion）均已返回。或者，等待足够长的时间（如果启用了完成超时，则等待超时；如果禁用，则至少等待 100ms）。
4. 软件发起 FLR 复位（写 Initiate Function Level Reset 位为 1）。
5. 软件等待 100ms。
6. 软件重新配置该 Function，使其恢复正常工作。

重要注意事项：

• FLR 完成后，Transactions Pending 位必须被清零。
• Function 必须对触发 FLR 的配置写操作返回一个完成响应，然后才开始执行 FLR 复位操作。
• 在 FLR 复位期间接收到的任何完成报文，都会被当作 Unexpected Completions 处理或被直接丢弃，既不记录也不报错。
