RDMA队列删除与连接断开功能验证：测试步骤与信号波形分析

本篇内容将继续探讨RDMA设计中关于队列操作的关键环节。在上一阶段完成了队列创建与连接建立后，本次我们重点聚焦于队列删除及连接断开功能的测试验证。相关的设计思路分享旨在为初学者提供参考，但请注意，实现一个商用的IP核远比此复杂。

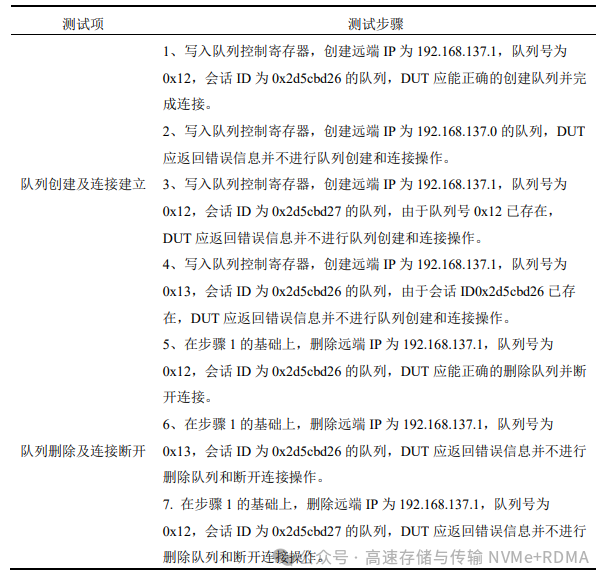

测试的整体流程和步骤如下表所示，我们重点关注表中的第5至7项，即队列删除与连接断开相关的操作：

测试步骤5：正确的队列删除

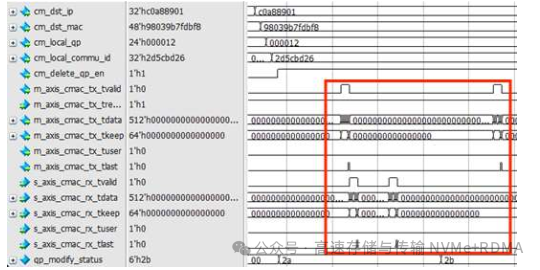

首先，我们来分析测试步骤5（即删除一个正确存在的队列）的执行情况。下图展示了该操作触发后的关键信号波形。

如图所示，当被测设备（DUT）接收到一个正确的删除队列请求后，其处理流程分为两个阶段：

1. 连接断开：首先发起标准的四次挥手流程来断开网络连接，如图中红色框线标记部分所示。
2. 队列删除：在连接成功断开后，执行实际的队列资源删除操作。

最终，DUT返回的队列操作状态寄存器值为 0x2b。该返回值与设计预期完全一致，表明队列被成功删除且连接正常断开，此测试项验证通过。

测试步骤6与7：错误场景下的队列删除

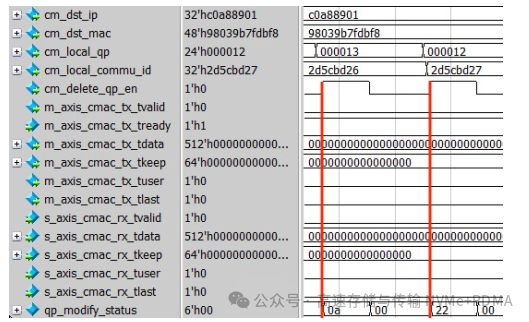

接下来，我们验证两种常见的错误删除场景，其波形对比如下图所示。

当删除请求参数错误时，DUT的处理逻辑与成功场景有显著区别：

• 测试步骤6：尝试删除一个队列号不存在但会话ID正确的队列。DUT直接返回状态 0x0a，不会进入连接断开流程。
• 测试步骤7：尝试删除一个会话ID不匹配但队列号正确的队列。DUT直接返回状态 0x22，同样不会尝试断开连接。

这两种情况下返回的状态码均符合设计预期，验证了DUT在面对非法删除请求时，能够准确识别错误类型并采取安全的处理策略（即不执行断开与删除操作），保证了系统的健壮性。

总结

通过上述三个测试步骤的波形分析与状态验证，我们完成了对RDMA队列删除及连接断开核心功能的测试。测试覆盖了正常操作与典型异常场景，确认了设计在逻辑控制与网络通信层面的正确性。这类对底层硬件行为的信号分析是确保高性能网络IP核可靠性的关键一环。
