通俗易懂的故事化解读：PID控制算法的工作原理与应用场景

啥是PID？

PID，是“比例（proportional）、积分（integral）、微分（derivative）”的缩写，这是一种在工业控制和自动化领域中应用极为广泛的经典控制算法。

这个算法诞生已有百余年历史。它并非多么高深莫测的东西，实际上，你在很多场景下都见过它的身影。例如，四轴飞行器的姿态稳定、平衡小车的直立控制、汽车的定速巡航功能，乃至3D打印机上的温度控制器，其核心往往都离不开PID。简单来说，只要是需要将某一个物理量“保持稳定”的场合，比如维持平衡、稳定温度或转速等，PID算法都能大显身手。

那么问题来了：

假设我想控制一个“热得快”，让一锅水的温度恒定在50℃，听起来是个很简单的任务，为什么还需要用到微积分的理论呢？

你可能会想：这还不简单吗？水温低于50度就加热，高于50度就断电不就行了？用Arduino几行代码就能搞定。

的确，在对控制精度要求不高的场合，这种简单的开关控制方式是可以的。但是，如果我们换个场景，你就能立刻发现问题所在。

如果我的控制对象是一辆汽车呢？

如果我们希望汽车的车速稳定保持在50km/h，你还能用那种“非开即关”的方式吗？

让我们设想一下：假设定速巡航系统在某个时刻检测到车速是45km/h，它立刻命令发动机：“全速加速！”结果，发动机猛地一下100%全油门，汽车瞬间急加速到了60km/h。紧接着，系统又发出指令：“全力刹车！”于是，汽车在剧烈的顿挫中减速……车上的乘客恐怕要晕车了。

所以，在绝大多数实际应用中，用简单的“开关量”来控制一个物理量，会显得非常粗暴，往往难以实现真正的稳定。这是因为，我们的控制回路并非无限快：传感器采集数据需要时间，控制器运算需要时间，执行器响应也需要时间。更重要的是，控制对象本身通常具有惯性。比如，你把加热器关掉，它的“余热”（热惯性）可能仍会使水温继续上升一小会儿。

这时，我们就需要一种更聪明、更精细的『算法』，它应该能做到：

• 将需要控制的物理量平稳地带到目标值附近。
• 能够“预见”这个物理量的变化趋势，提前进行干预。
• 能够消除因环境干扰（如散热、阻力等）造成的长期偏差。

于是，数学家们发明了这套历久弥新的算法——PID。你已经知道，P、I、D分别代表三种不同的调节作用。它们既可以单独使用（P、I、D），也可以组合使用（PI、PD），最常见的是三者协同的PID。

这三种作用到底有什么区别呢？别急，咱们用一个故事慢慢道来。

我们先从PID控制器最基本的三个参数说起：kP、kI、kD。

kP（比例作用）

P代表“比例”，这是PID中最直观、作用最明显的部分。它的原理很简单：控制器输出的调节力度，与当前值和目标值之间的偏差成比例关系。

举个例子，我们的控制目标是水温：

• 当水温离目标50℃差距不大时，就让加热器“轻轻地”加热一下。
• 如果水温因为某些原因下降了不少，就让加热器“稍稍用力”加热。
• 要是水温远低于50℃，那就让加热器“开足马力”加热，尽快接近目标。

看，相比于“开”或“关”的粗暴指令，比例控制是不是“温文尔雅”了许多？在实际编程中，就是让偏差（目标值减去当前值）与调节装置的输出建立一个一次函数关系（乘以系数kP），这就实现了最基本的比例控制。

kP越大，比例作用就越强、越“激进”，系统响应越快，但也可能引发超调和振荡；kP调小，调节作用则更“保守”、平缓。

如果你正在做一个平衡车项目，只用P控制，你会发现小车在平衡角度附近会不停地来回“狂抖”，很难真正稳住。能走到这一步——恭喜！你离成功只差几步了。

kD（微分作用）

为了更好地理解，我们先讲D，最后说I。

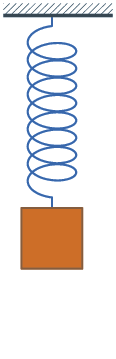

只有P作用时，系统往往不够稳定，总在“抖动”。想象一个挂在弹簧上的物块：把它从平衡位置拉开再松手，它会来回震荡很久才慢慢停下。但如果把这个系统浸到水里，由于水的阻力（阻尼），它很快就能稳定下来。

微分（D）的作用就类似于这种“阻尼”。它关注的是物理量变化的趋势（即变化率或速度）。它的目标是让这个变化速度趋于0。当系统接近目标时，P的作用已经变得很微弱，任何微小的干扰都可能导致系统在小范围内摆动。此时，D的作用就体现出来了：只要物理量有变化速度，D就产生一个与速度方向相反的“力”，试图“刹住”这个变化。

kD参数越大，这个反向的“刹车”力道就越强。对于平衡小车来说，合理地加入D控制，配合P作用，就有很大概率能让它稳稳地站起来了！

等等，P和D看起来已经能让系统稳定了，那还要I（积分）干什么呢？因为我们还忽略了一种重要且常见的情况。

kI（积分作用）

让我们回到烧水的例子。假设有人把我们的加热装置带到了一个非常寒冷的地方，需要把水烧到50℃。

在P的作用下，水温逐渐上升。但当水温升到45℃时，问题出现了：天气太冷，水散热的速度，恰好等于P控制所产生的加热速度。系统达到了一个平衡点。

• P觉得：“我和目标（50℃）只差5度了，轻轻加热就好。”
• D觉得：“温度很稳定，没有波动，我没什么可做的。”

于是，水温永远停留在了45℃，再也达不到预设的50℃。这就是所谓的“稳态误差”或“静态误差”。

根据常识，我们知道此时应该继续增加加热功率。但这个增加的“量”该如何精准确定呢？前辈科学家们想出了一个巧妙的方法：引入一个积分量。

积分作用会持续累加（积分）历史偏差。只要当前值没达到目标值（即偏差存在），这个积分量就会不断增大，并反映到控制输出上。这样一来，即使45℃和50℃的静态偏差不大，但随着时间的推移，积分量会持续累积，系统就会“意识到”：“温度还没达标，必须继续增加功率！”最终，功率会增加到足以抵消散热，并将水温稳定在精确的50℃。

kI值越大，对历史偏差的累积（积分）效应就越强，消除稳态误差的能力也越强。但使用I时需要注意：通常需要设定积分限幅，防止系统启动初期或因大偏差导致积分量过大，从而造成系统失控。

总结

所以，PID三兄弟各司其职：

• P（比例）：基于当前偏差进行即时、快速的纠正，是控制的主力。
• I（积分）：消除系统长期存在的稳态误差，提高控制的最终精度。
• D（微分）：预见变化趋势，抑制振荡，增加系统稳定性。

将它们组合起来，PID控制器就能以既快速又平稳、且精确的方式，将各种物理量牢牢地控制在我们的目标值上。理解了这三点，你就已经掌握了PID控制最核心的思想。希望这个通俗的故事，能帮你跨过理解经典控制理论的第一道门槛。如果你想了解更多关于算法实现或计算机基础方面的深入讨论，欢迎在云栈社区与更多开发者交流。
