GAMEMAX MAX P750B电源深度评测：ATX3.1规范下，日系电容带来的电压稳定性如何？

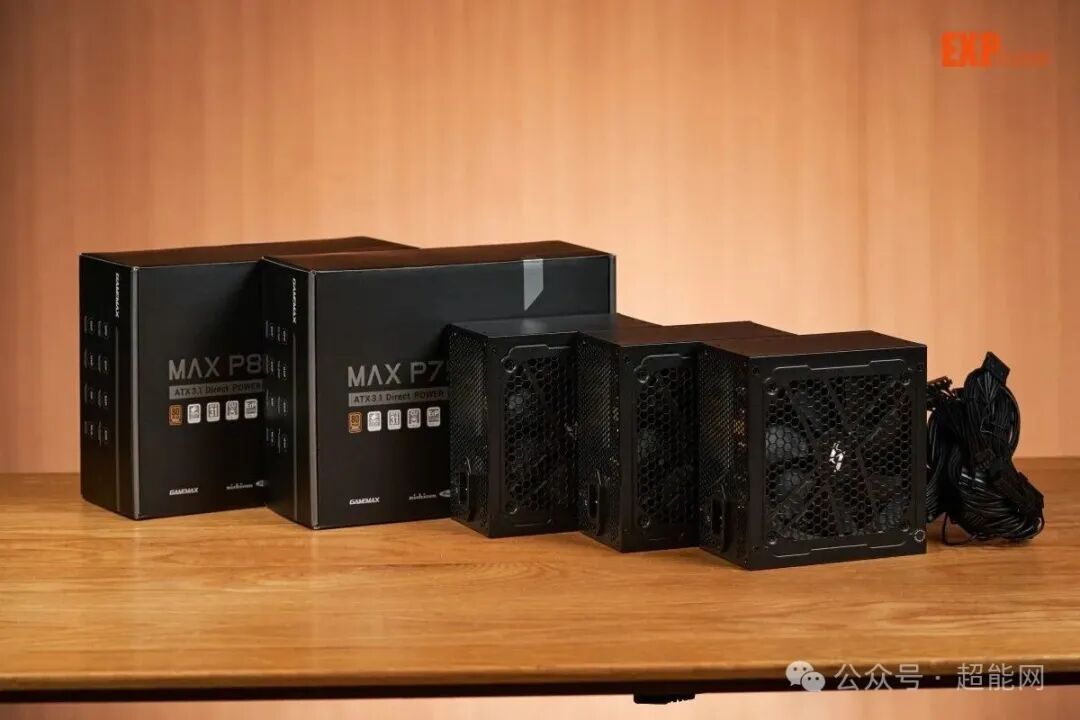

在ATX 3.1电源已几乎完全普及的当下，GAMEMAX推出了一款定位特别的MAX PB系列产品。该系列电源拥有550W、650W、750W以及850W四种规格，虽然在效能方面它们只有80Plus铜牌水平，但其动态性能符合ATX 3.1规范。本次我们评测的样品是其中的GAMEMAX MAX P750B。

GAMEMAX MAX P750B电源为一款铜牌效能产品，支持ATX 3.1规范，并带有一个额定功率为450W的原生12V-2x6（16Pin）接口。有意思的是，这款电源采用了全日系电解电容设计，且为用户配备了质感更好的压纹线，这两个配置目前在部分主流级金牌电源上都尚未普及。

GAMEMAX MAX P750B电源外观赏析

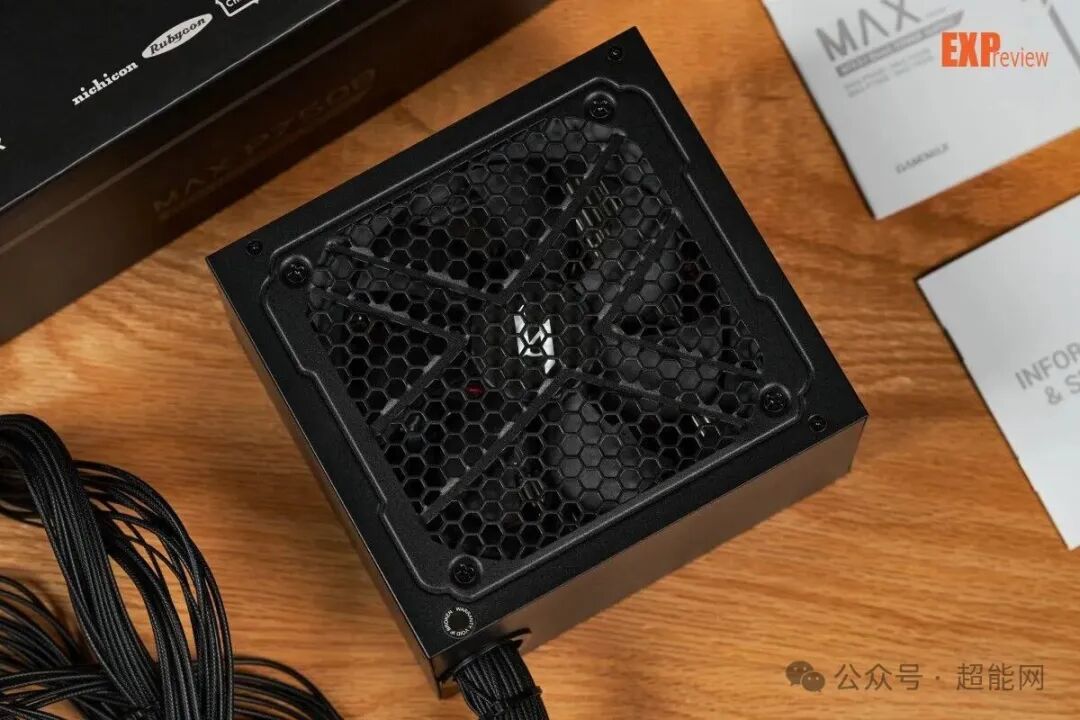

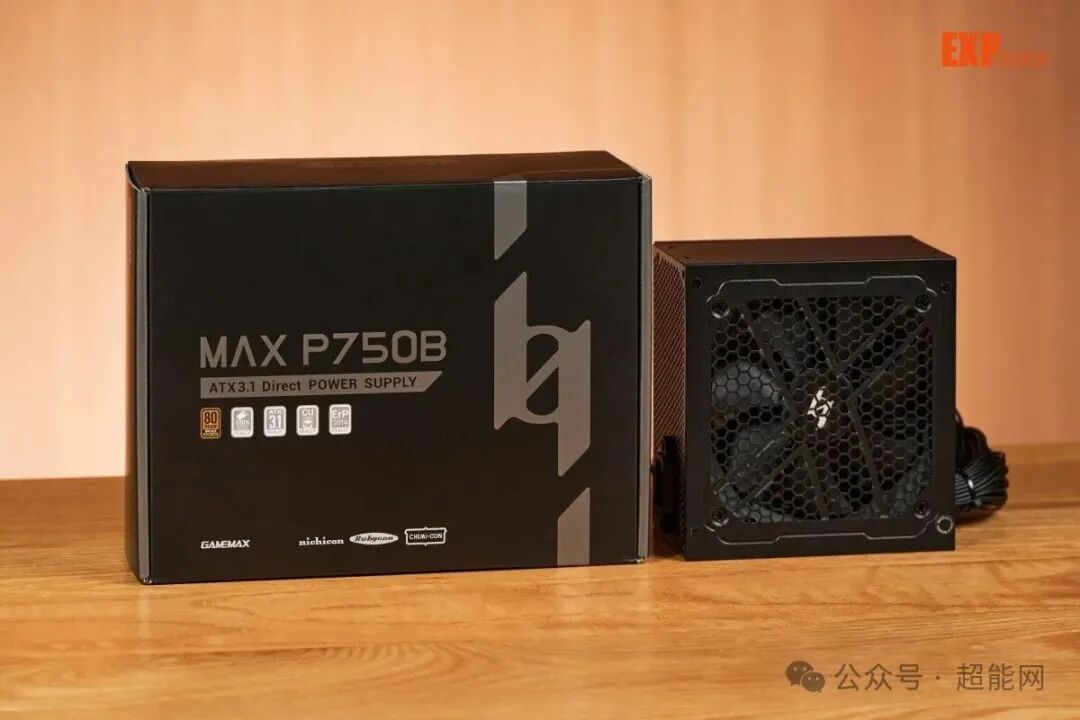

作为一款定位入门级的铜牌效能产品，GAMEMAX MAX P750B电源的外观设计相对简洁。其机体外壳是一个纯黑色的长方体，机身两侧没有额外的刻字或贴纸装饰。

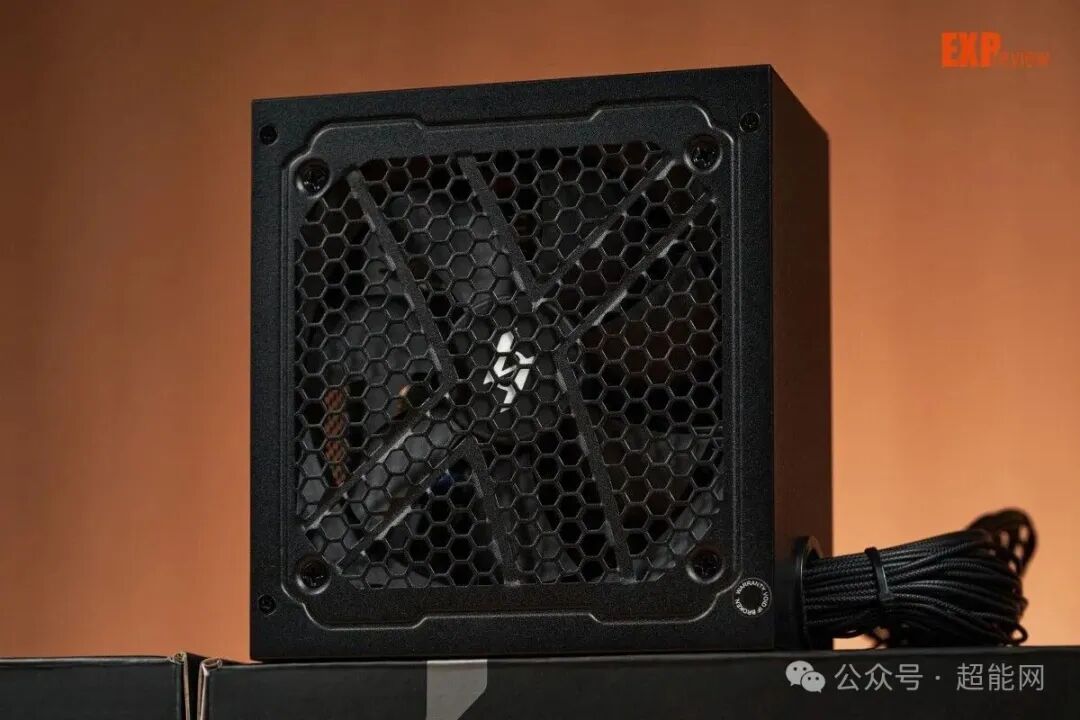

不过这款电源的风扇格栅和顶盖采用了一体化设计，格栅做出了一个类似“X”的立体造型。透过格栅，可以看到风扇轴心位置贴有系列LOGO。

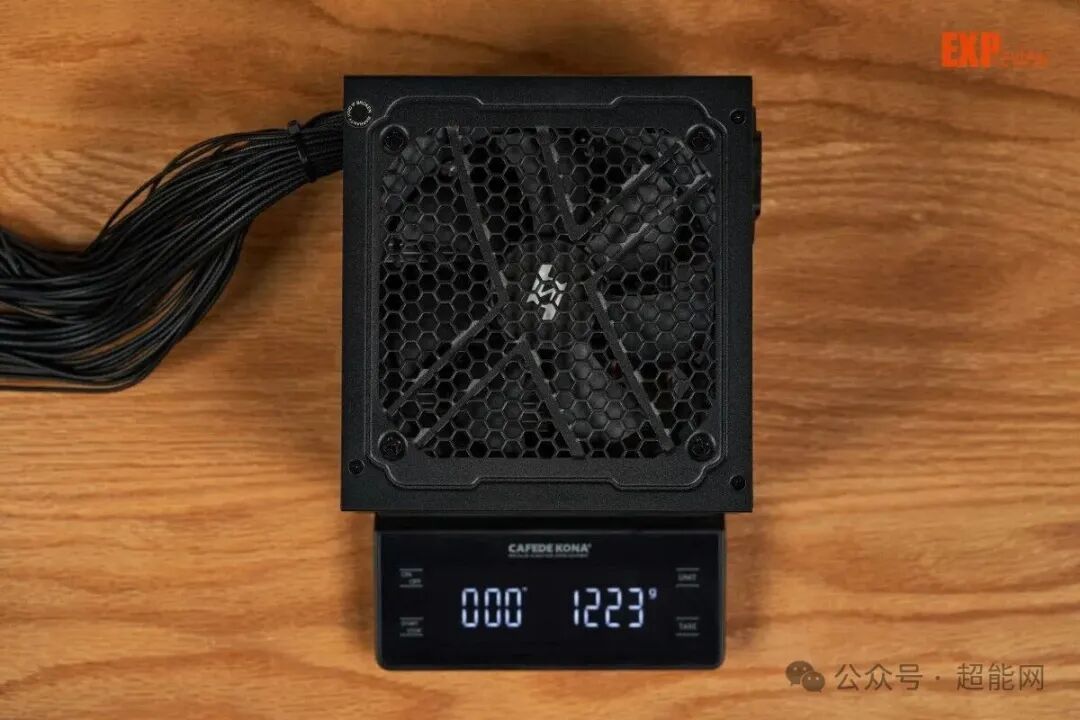

GAMEMAX MAX P750B电源的三维尺寸为140×150×86 mm，机身重量约为1.23kg。

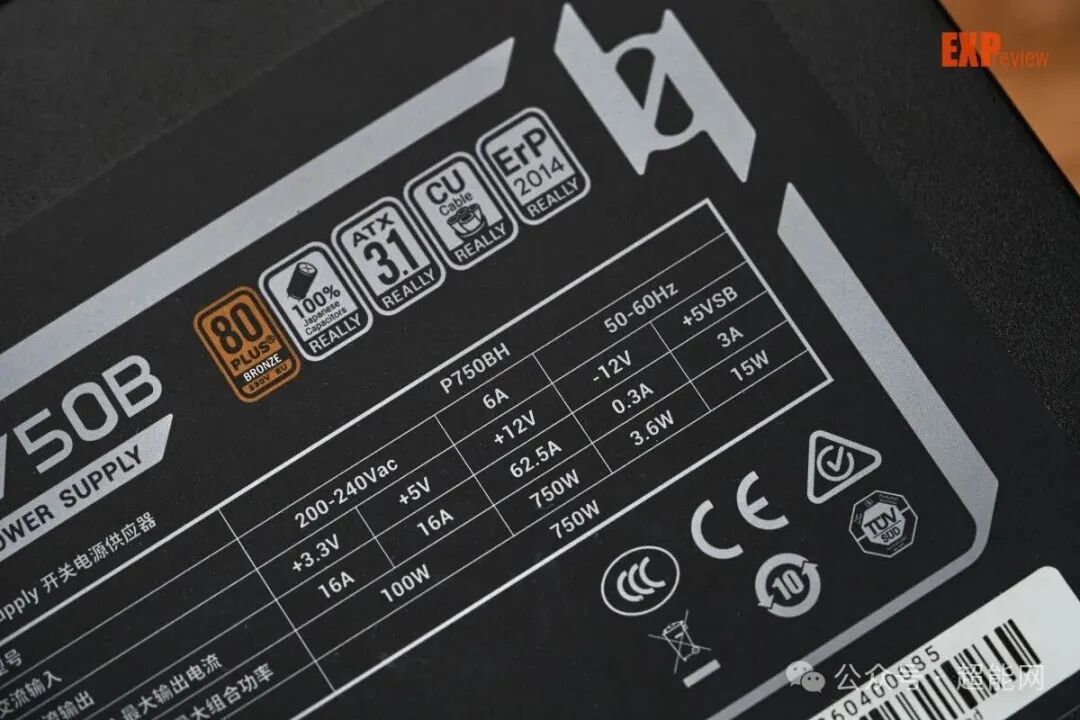

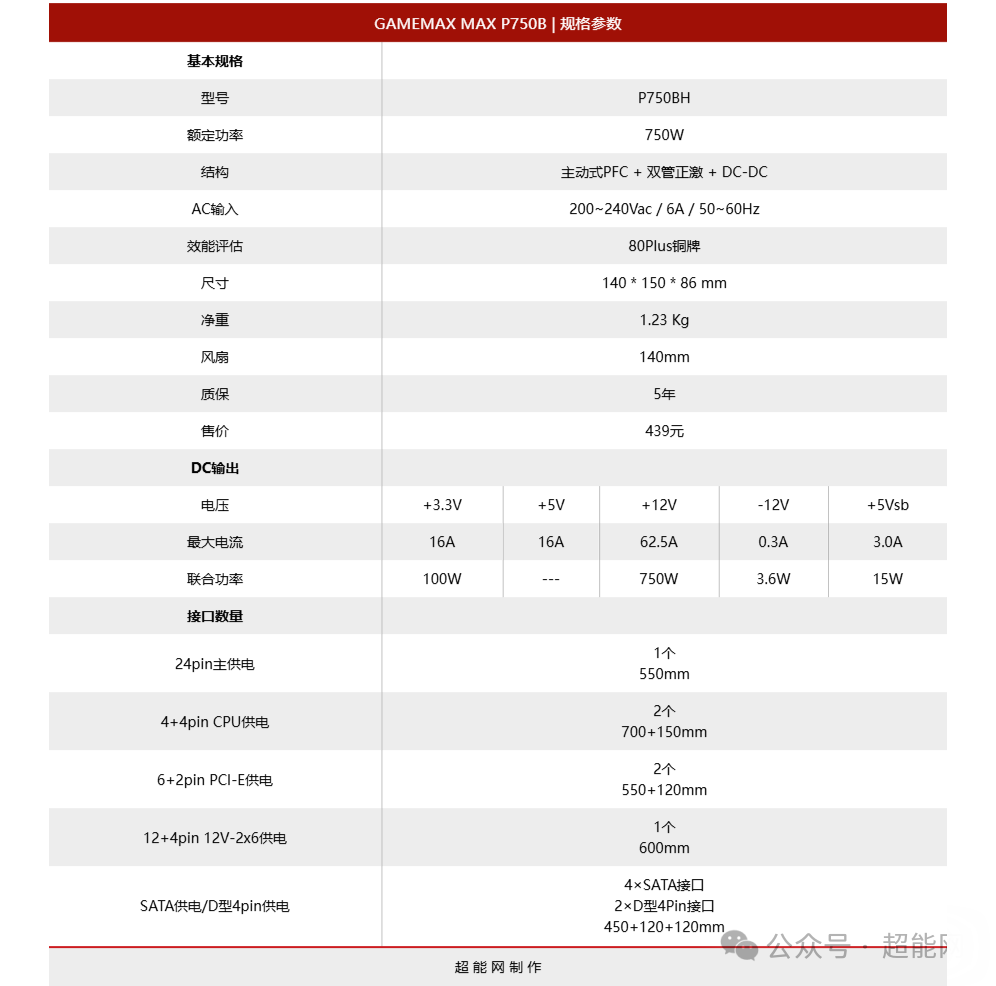

GAMEMAX MAX P750B电源的铭牌信息显示，其额定功率为750W，采用单路+12V输出设计。其中+12V输出电流为62.5A，相当于功率750W；+5V和+3.3V的额定电流为16A，联合输出最大功率为100W；+5V待机与-12V的额定电流则分别为3.0A与0.3A。

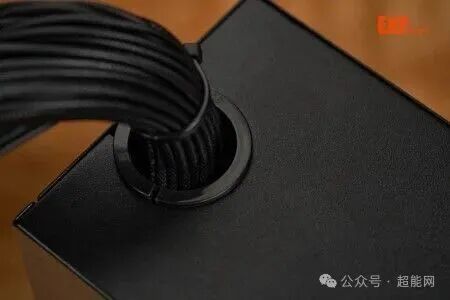

线缆配置方面，GAMEMAX MAX P750B电源虽然使用了原生直出线设计，但配备了柔软度和质感更强的压纹线。具体包括：

• 1条24Pin主板供电线（550mm）
• 2条4+4pin CPU供电线（700+150mm）
• 1条12+4pin 12V-2x6供电线（600mm）
• 1条采用“一拖二”设计的6+2pin PCI-E供电线（550+120mm），共提供2个PCI-E接口
• 2条采用“一分三”设计的SATA/D型4pin接口供电线（450+120+120mm），共提供4个SATA接口和2个D型4pin接口

此外，这款电源的线材使用了35股纯铜绞线设计，测试样品取自24Pin的+12V供电线，单股线径为0.138mm。

GAMEMAX MAX P750B电源拆解赏析

GAMEMAX MAX P750B电源配备的散热风扇来自鸿华，型号为HA1225M12F-Z，采用7扇叶设计，电机规格为DC 12V 0.45A。其最大转速可达2049RPM。

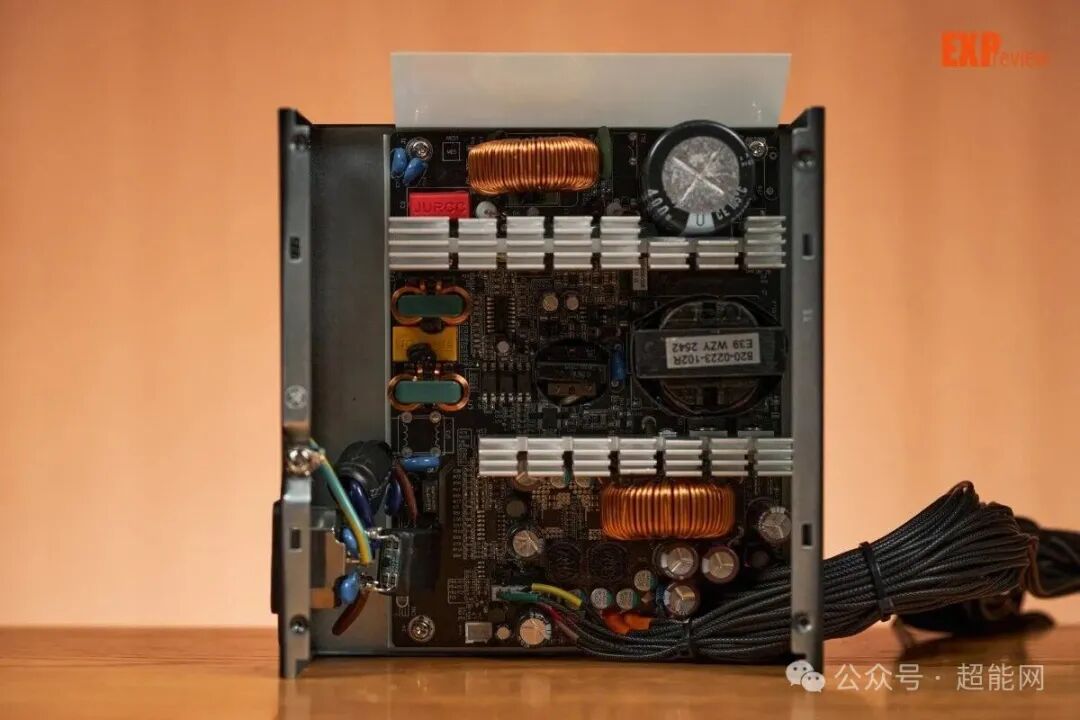

GAMEMAX MAX P750B电源基于主动式PFC+双管正激＋DC-DC架构打造。其PFC主控采用了CM6800UX，双管正激驱动芯片为EST2915HP，DC-DC模块附近还设计有一颗监控IC GR8329E用于提供保护功能。

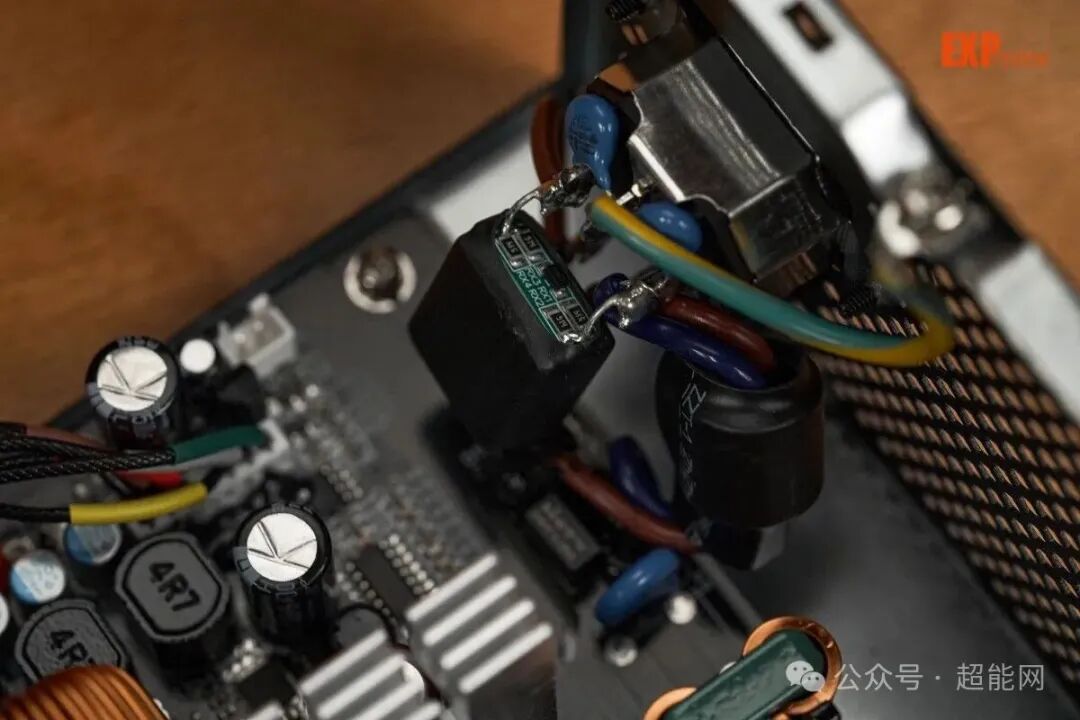

该电源配备了完整的EMI电路，包括2对Y电容、3个X电容和2个共模电感，MOV与NTC齐全。其中NTC位于主电容旁边，但未配备继电器。

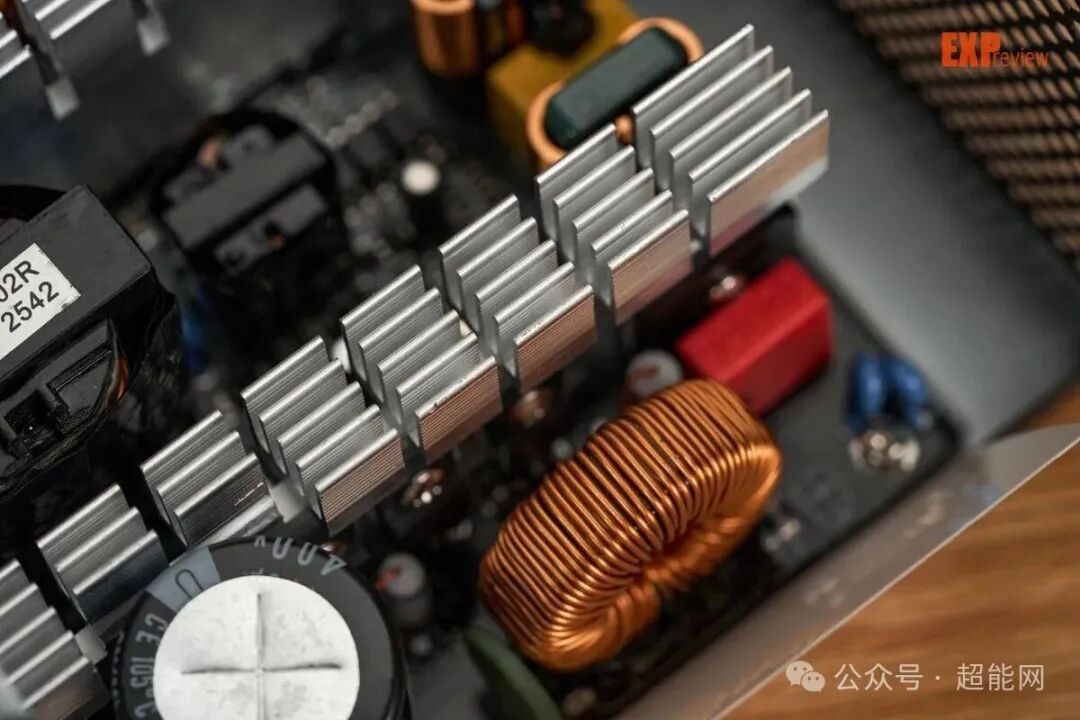

在核心元件方面，电源的整流桥型号为GBU1006（600V/10A）。PFC电路配置有2个开关管与1个二极管，其中PFC开关管型号为PIP的PTA12N60（600V/12A@25℃/700mΩ(MAX)），二极管型号为WSRSIC008065NPF（650V/8A@141℃）。主开关管有2个，型号为PIP的PTA28N50（500V/18A@100℃/210mΩ(MAX)）。这些元器件共用一块散热片。

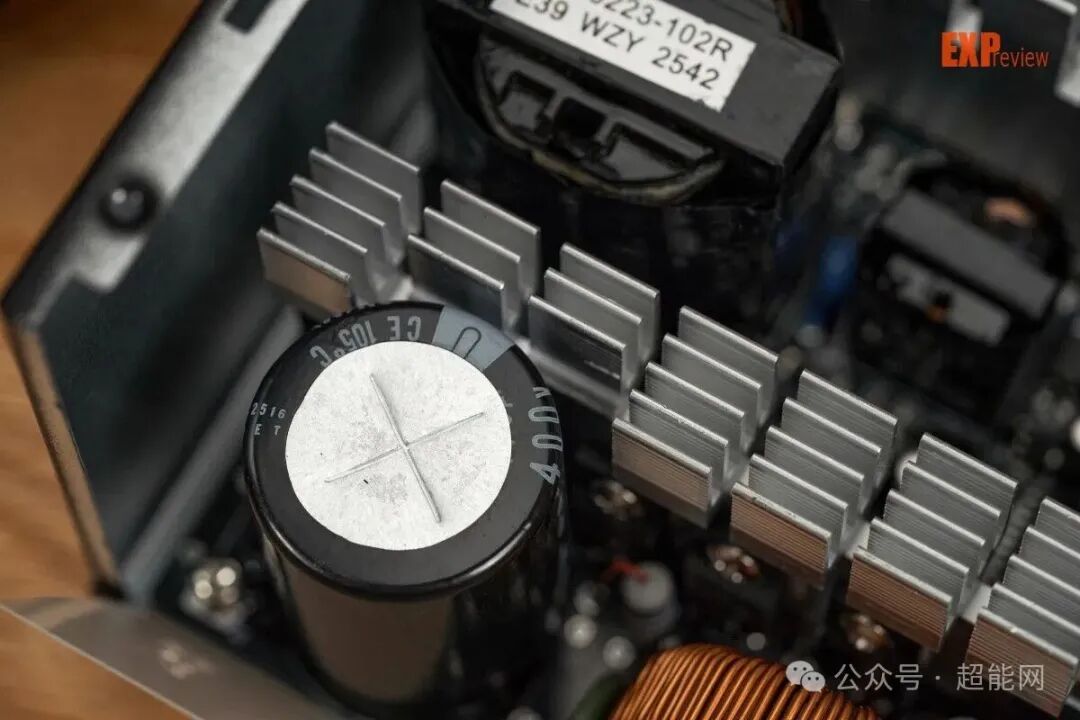

主电容方面，这款电源配备了一颗nichicon（尼吉康）的电解电容，规格为400V/470μF/105℃。观察其余滤波电容可以发现，它们均来自Nippon（日本化工）、Rubycon（红宝石）等日系品牌。

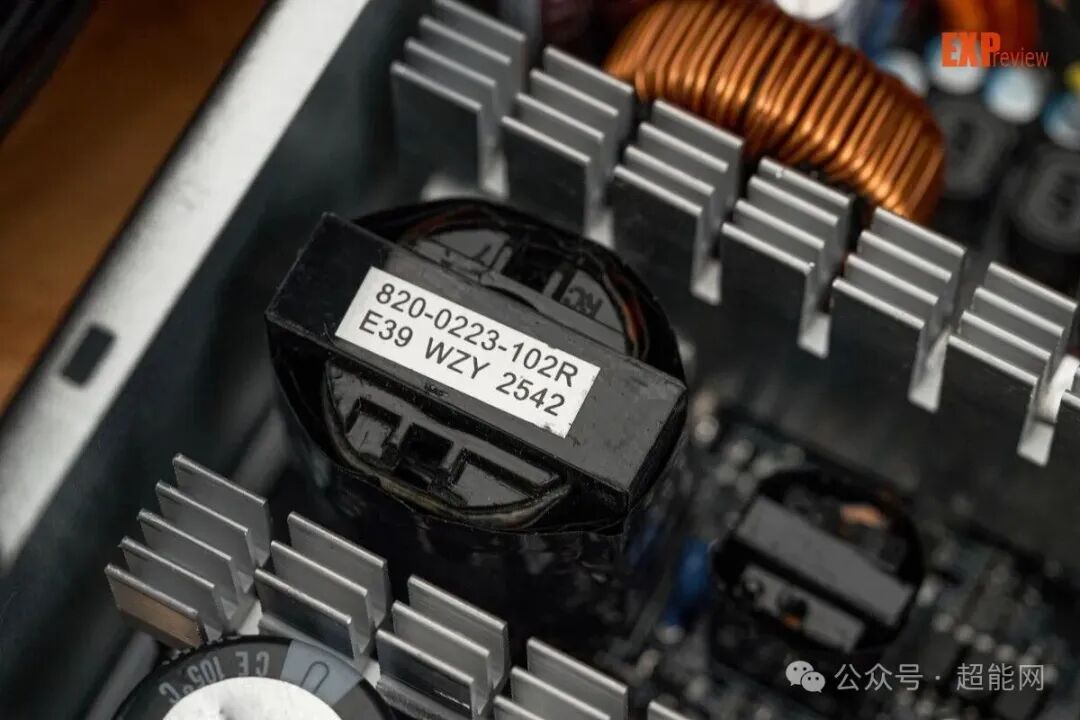

电源的+12V输出电路配置有4个MosFET，每2个一组，布置在主变压器旁且有独立散热片。具体型号为ZNG06R03HP（60V/130A@25℃/3.3mΩ(MAX)），整流管与续流管各配置有2个。

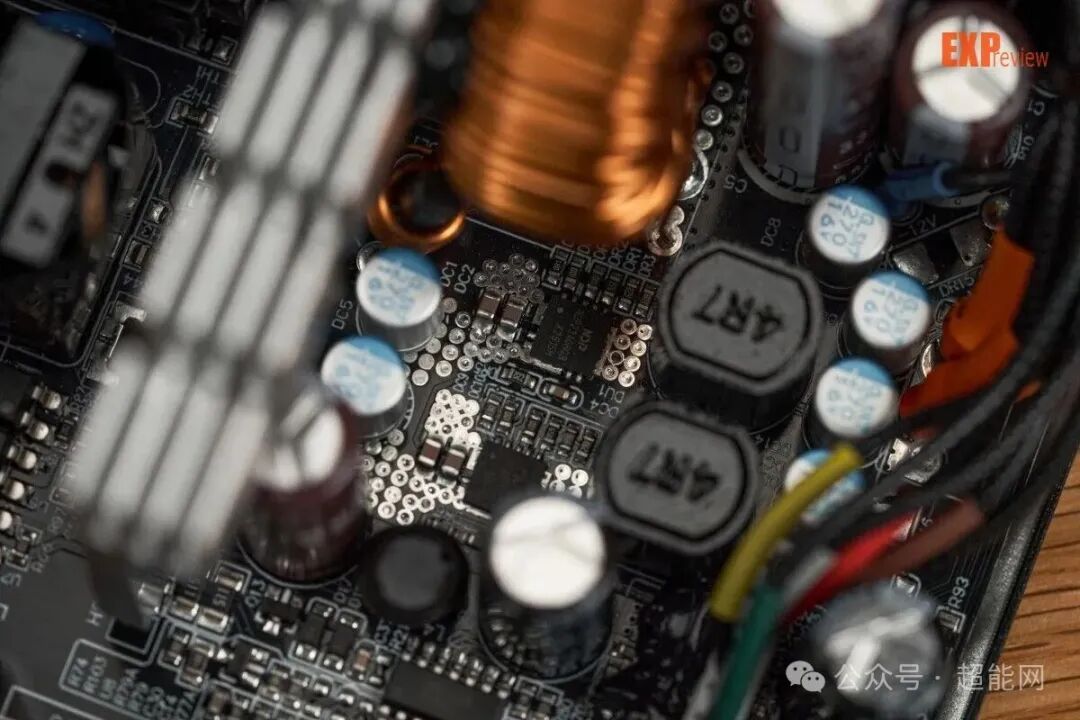

电源的DC-DC模块布置在模组线接口旁，配有2个封闭式电感，使用了集成控制功能以及MosFET的NDP23A5QB芯片。这是一款高效率、单片同步降压DC/DC转换器。

性能测试

因为GAMEMAX MAX P750B电源的工作电压范围是200-240V，属于230V ONLY电源，因此所有性能测试均在230V 50Hz的输入环境下进行。

静态均衡负载与ATX 3验证

GAMEMAX MAX P750B电源的OPP过功率保护约为1188W，约为额定功率的158%。+12V、+5V与+3.3V的OCP过电流保护功能均正常工作，+12V OCP约为94.5A，而+5V和+3.3V的OCP则约为24A左右。

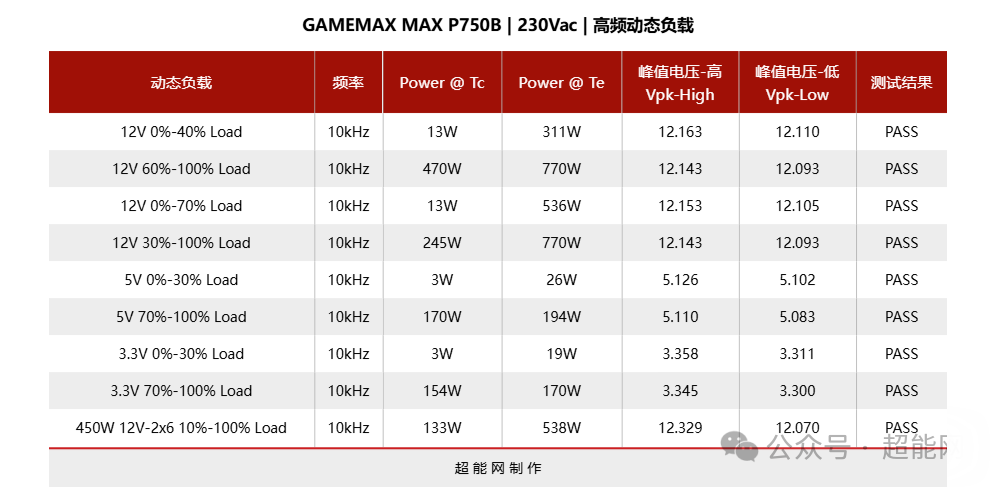

在动态负载方面，无论是10kHz高频还是低频50Hz下，各路输出都能很好地控制峰值电压，各组测试均无电压过冲的情况。

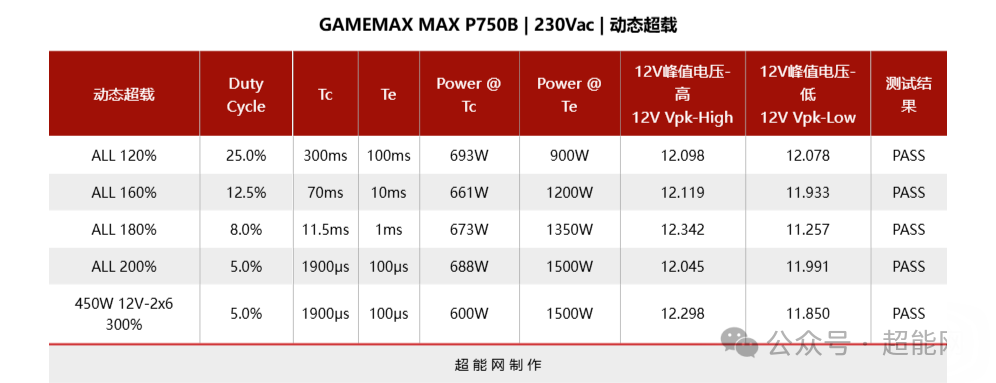

在ATX 3.1规格验证上，GAMEMAX MAX P750B电源在2%轻载（15W输出）时的转换效率达到69.48%，非常接近Intel ATX 3.1的标准值（70%）。在120%、160%、180%、200%瞬时动态输出下的峰值功率测试也全部通过，符合ATX 3.1规范要求。

转换效率

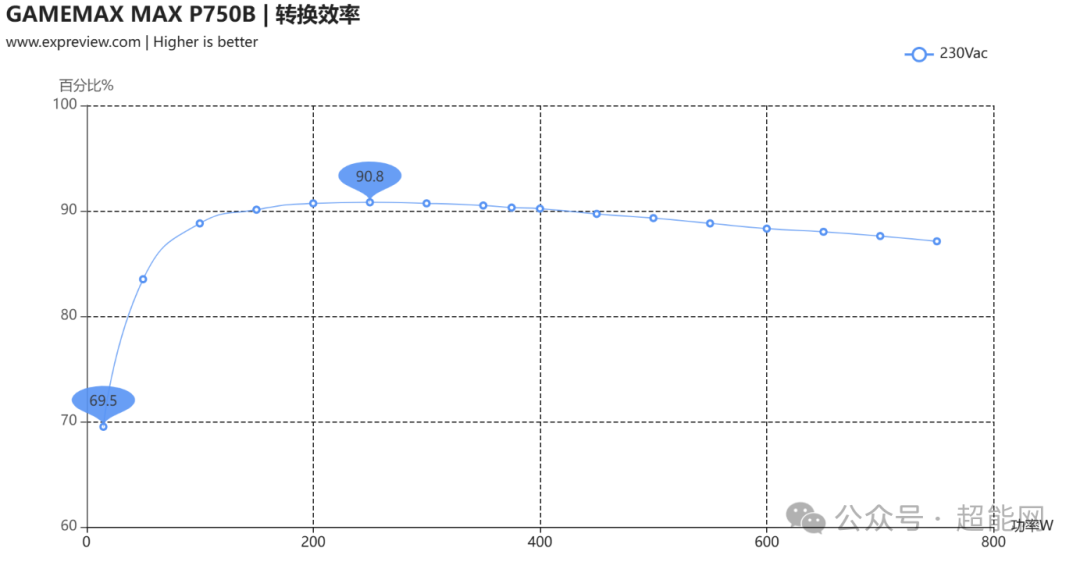

在实际转换效率方面，GAMEMAX MAX P750B电源输出50W时转换效率为83.5%，输出150W时略高于90%。最高转换效率发生在输出250W时，为90.8%。满载转换效率为87.1%，整体平均效率为89.28%，符合80Plus铜牌认证水准。

待机效率

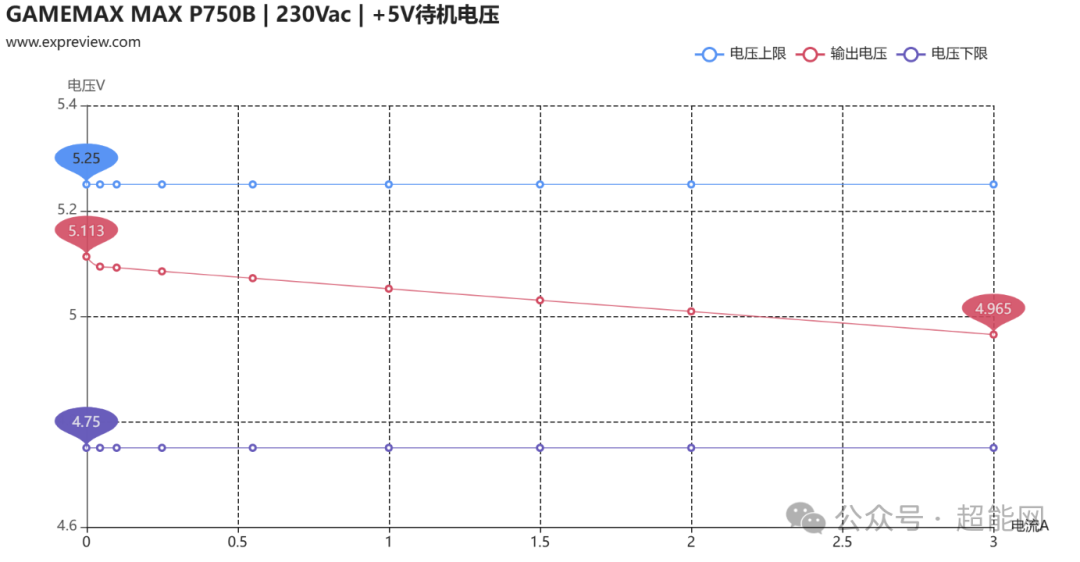

按照行业标准，+5VSb待机在100mA/250mA/1A负载下转换效率需高于50%/60%/70%，空载待机功率小于1W。GAMEMAX MAX P750B电源的待机效率符合主流水准且留有充足余量，空载待机输入为0.15W，输出电压均在达标范围内。

电压稳定性

电压稳定性是GAMEMAX MAX P750B电源在性能部分最亮眼的环节。 从曲线图可以看到，其三路输出电压的偏离度曲线并未随负载增加而出现明显下降。具体数值上，+12V、+5V以及+3.3V的电压调整率分别为0.18%、0.60%以及0.55%，达到了高端电源的水准；电压偏离度则分别为0.97%、1.86%以及1.12%。

输出纹波

输出纹波方面，GAMEMAX MAX P750B电源的表现则相对常规。根据实测数据，其+12V、+5V以及+3.3V的单路满载纹波分别是46.9mV、17.6mV以及19.6mV。虽然距离ATX 3.1规定的上限（120mV/50mV/50mV）有较多余量，但考虑到这只是一款入门级铜牌电源，该表现也在意料之中。

交叉负载

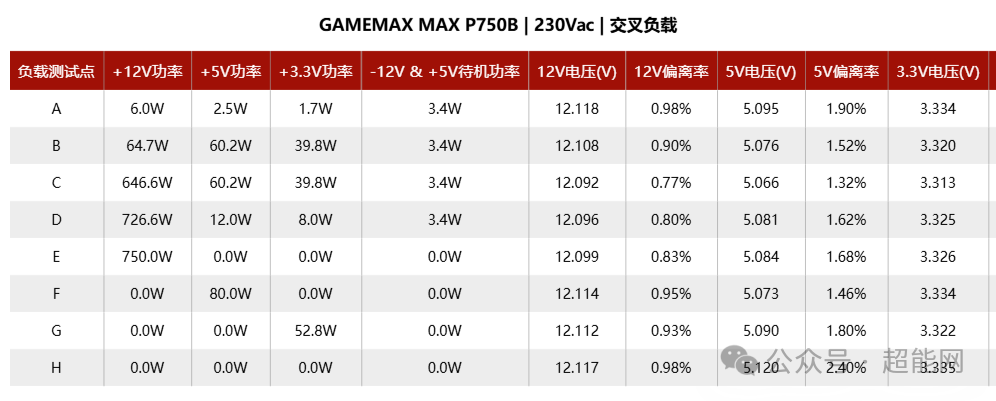

交叉负载测试基于Intel ATX 3.1和SSI EPS12V 2.92电源设计指导的要求制定，选取了4个有实际意义的测试点（A-D）作为主要评估项目，另有8个拉偏项目（A-H）作为参考。

在模拟实机工况的交叉负载测试中，GAMEMAX MAX P750B延续了静态均衡测试中的优秀表现，三路输出的最高点和最低点落差不大，且变化趋势保持一致。

保持时间

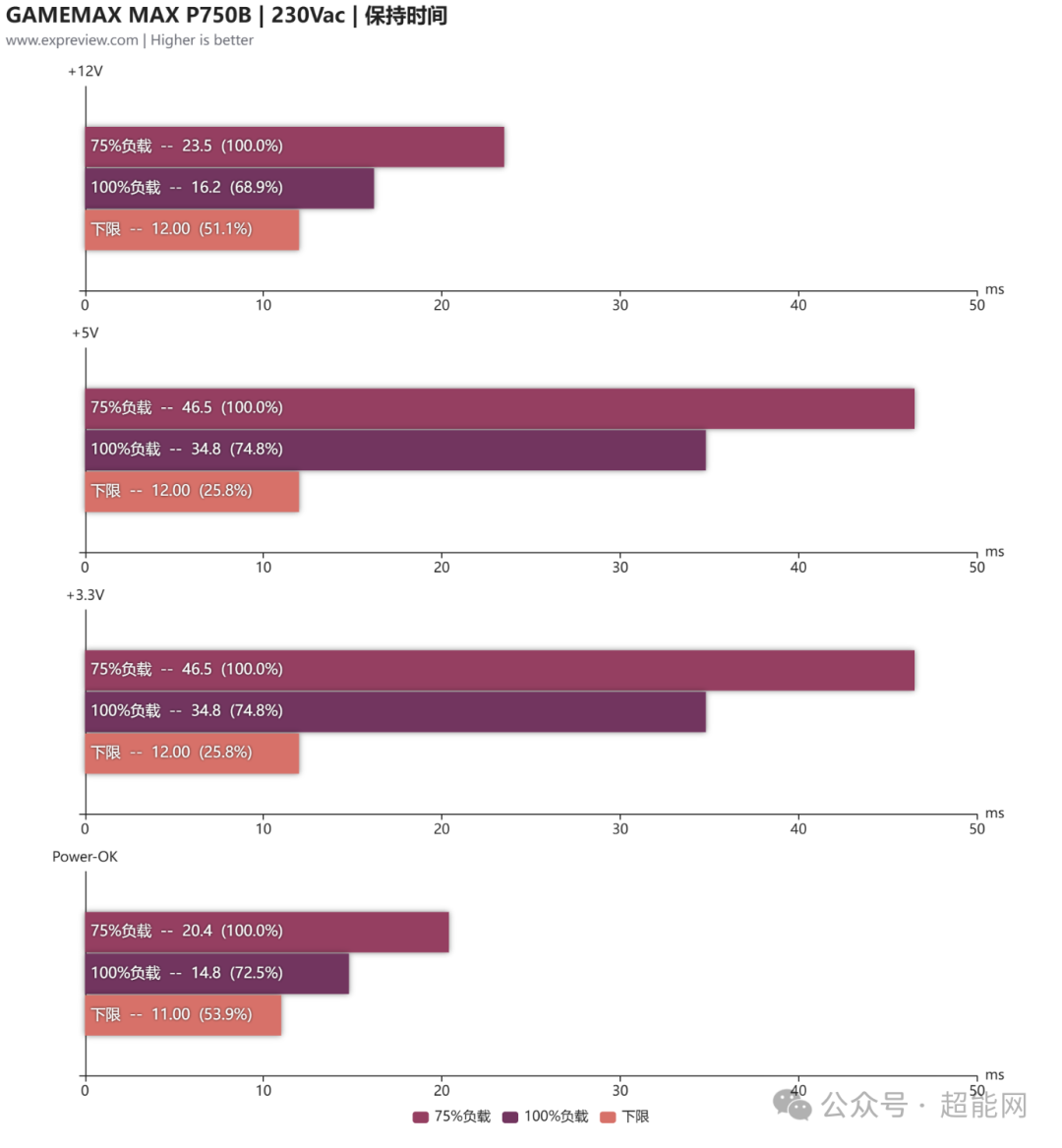

保持时间方面，GAMEMAX MAX P750B电源的+12V、+5V以及+3.3V满载保持时间均大于17ms，留有较多余量。但其满载PG（Power-Good）保持时间为14.8ms，未达到ATX 3.0要求的16ms。

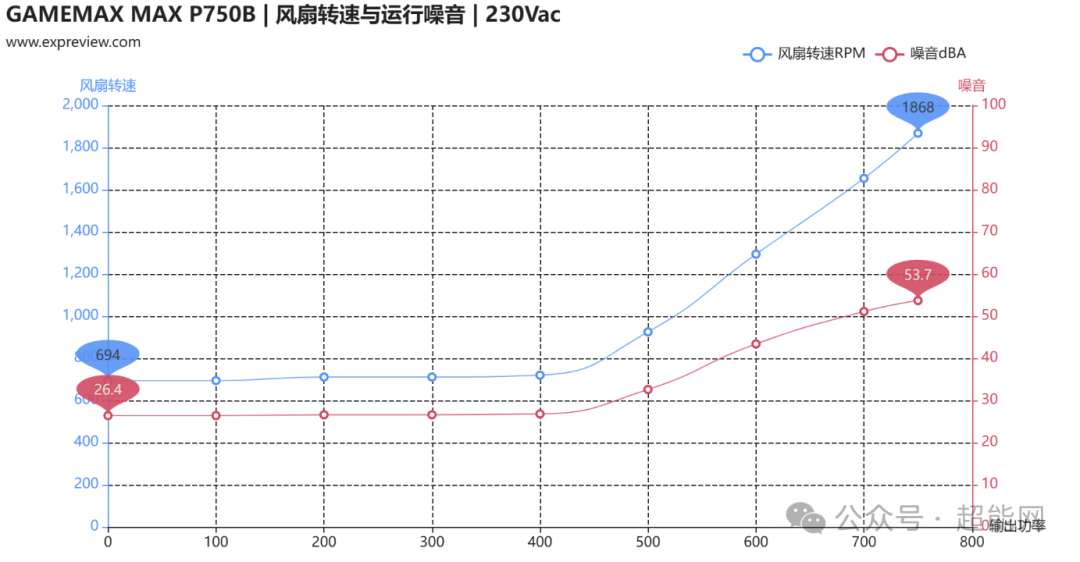

噪音及风扇转速测试

GAMEMAX MAX P750B电源不支持风扇智能启停，但其轻载时静音表现优秀。实测数据显示，当负载低于500W时，其噪音值均可控制在35分贝以内，在常规室内环境中基本不会造成噪音干扰。

不过，这款电源重载时风扇转速策略较为积极。当负载超过500W时，风扇转速会随负载增加而迅速提升。满载时，风扇转速可达1868RPM，此时噪音值约为53.7分贝。

GAMEMAX MAX P750B得分及点评

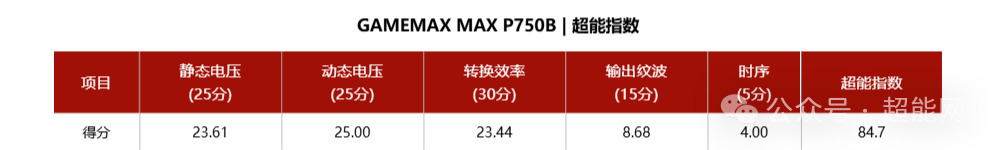

按照评分标准，GAMEMAX MAX P750B电源的超能指数为84.7分，综合表现符合入门级电源的定位。

在电气性能方面，其转换效率、输出纹波以及保持时间都处于入门级电源的预期水平。但得益于全日系电解电容设计，其电压稳定性表现非常出色，+12V、+5V和+3.3V在静态均衡负载测试中的电压调整率都可以控制在1%以内，这在同级别产品中相当难得。

在使用体验方面，虽然为原生直出设计，但配备了更柔软的压纹线套，装机走线体验更佳。同时，其在大部分负载工况下风扇保持低转速，静音表现可圈可点。

当然，作为一款定位入门级的产品，它也有改进空间。例如，在拆解中发现电源内部还有2-3厘米的剩余空间，若能进一步缩短机身长度，或许会在市场中更受欢迎。

√ 优点：

• 电压稳定性表现优秀
• 轻载时静音表现优秀
• 配备压纹线
• 全日系电解电容

X 缺点：

• 机身长度有优化空间
