Intel 至强6+处理器预览：288核瞄准5G/6G网络，864MB缓存创纪录

在近日的MWC 2026大会上，英特尔为我们带来了一则重磅消息：其新一代至强6+（代号 Clearwater Forest）处理器正式亮相。这一次，它的目标非常明确——为从5G到6G演进的未来AI通信网络基础设施提供强大算力。

其实，至强6+（Clearwater Forest）并非全新面孔，早在去年10月就已亮相。但此次是它首次明确进军电信领域，并且英特尔直接搬出了完整规格，性能上没有任何“缩水”，展现了其角逐通信基础设施市场的决心。

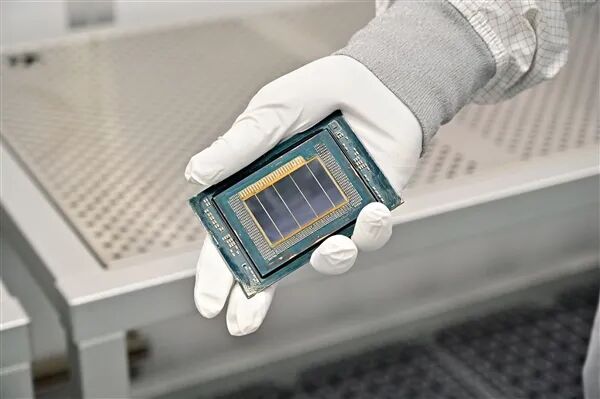

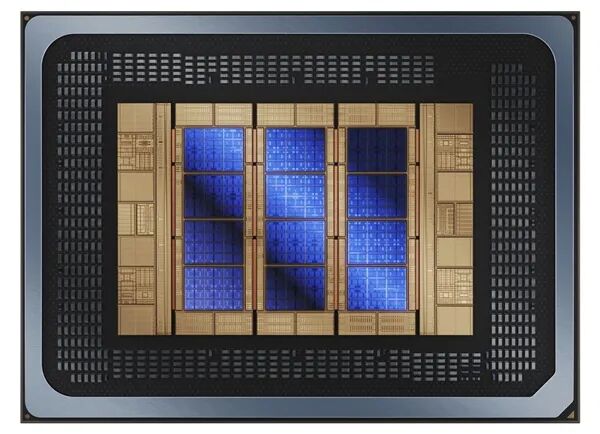

从整体设计来看，至强6+采用了当下主流的Chiplets（小芯片）设计，这一架构思想深刻影响了现代高性能处理器的计算机架构设计。其具体构成如下：

• 计算模块：最多12个，采用 Intel 18A 制程工艺。
• 有源基础模块：最多3个，采用 Intel 3 工艺。
• I/O模块：最多2个，采用 Intel 7 工艺。
• 封装模块：最多12个，采用 EMIB 2.5D 连接技术进行封装。

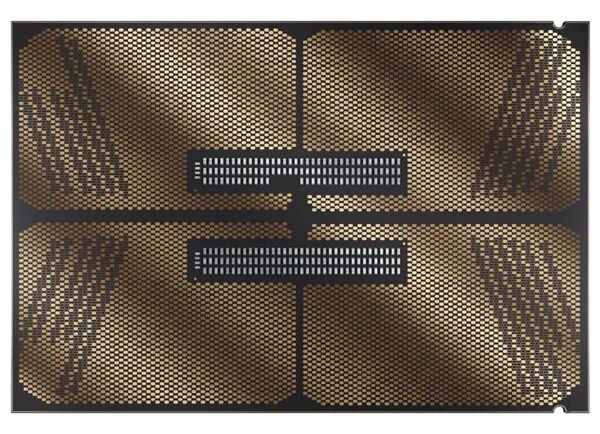

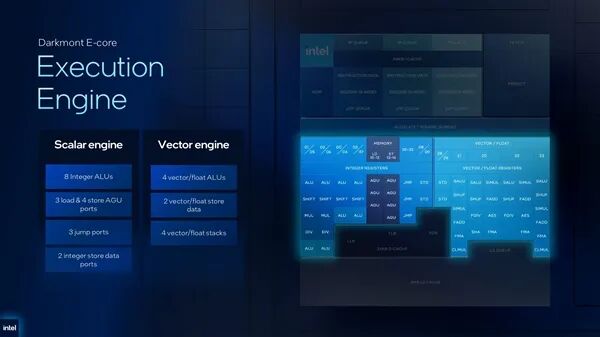

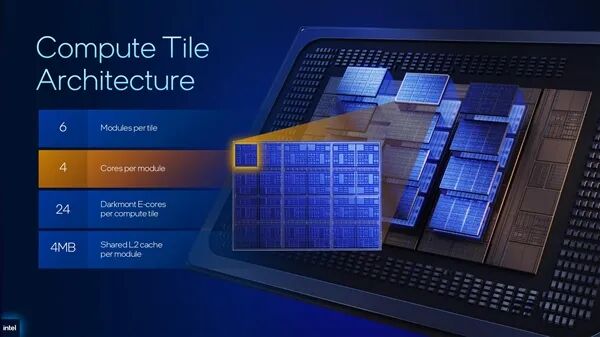

最引人注目的核心部分藏在这些计算模块里。每个计算模块内部又分为6个模组，而每个模组都集成了4个基于 Darkmont 架构的能效核心（E-core）。

这意味着，单颗处理器最多可容纳惊人的288个核心（288线程）。如果采用双路服务器配置，整套系统将能轻松达成576核心的恐怖规模。

在缓存系统上，至强6+同样堆料十足：

• 二级缓存：每个模组共享4MB，总计高达288MB。
• 三级缓存：每个计算模块配备48MB，总计达到576MB。
• 合计缓存：二级与三级缓存相加，总缓存容量达到了创纪录的 864MB！

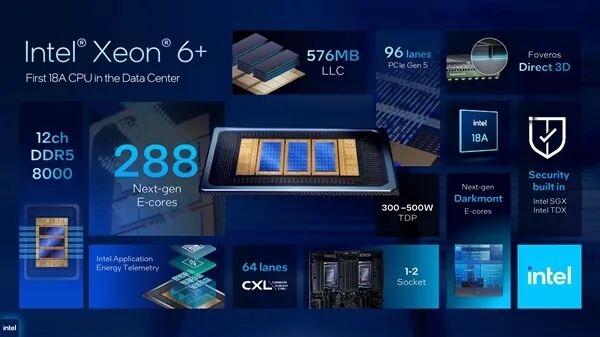

此外，这款处理器还支持12通道的DDR5-8000高频内存、96条PCIe 5.0通道以及64条CXL通道，热设计功耗（TDP）范围设定在300W至500W之间。

不过，关于具体的型号命名和细分规格，英特尔表示要等到今年上半年正式发布时才会揭晓。而采用性能核心（P-core）的新一代至强 Granite Rapids，预计将在下半年跟进发布。

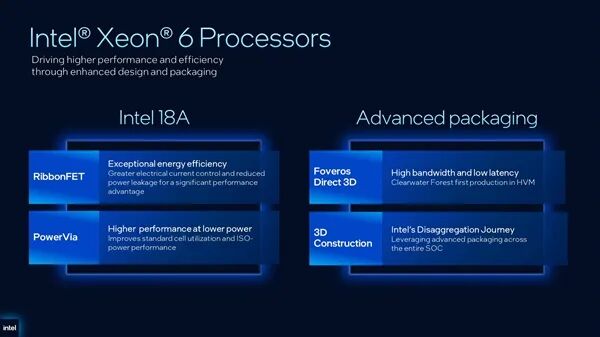

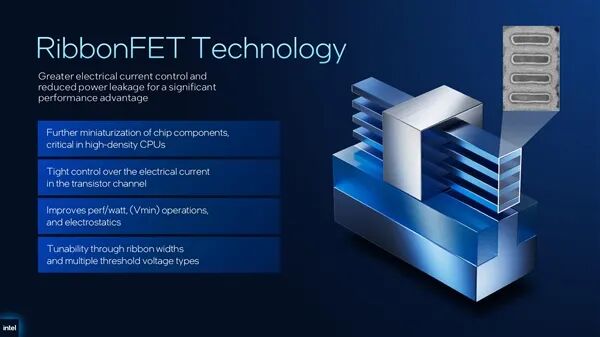

值得一提的是，其采用的 Intel 18A 工艺和先进封装技术是达成高能效的关键。Intel 18A 工艺集成了 RibbonFET 晶体管和 PowerVia 背面供电技术，旨在实现更高的能效和性能。

Foveros Direct 3D 等先进封装技术则实现了计算模块、I/O模块的高带宽、低延迟互联，这也是实现计算机基础中复杂多芯片系统协同工作的基石。

最后补充一个有趣的竞争动态：AMD 也即将发布定位相似的 EPYC 8005 系列处理器，看来在电信与边缘计算市场，一场新的“核战”已在所难免。

随着5G向6G演进，网络对算力的需求呈指数级增长，特别是在边缘侧处理AI工作负载。英特尔此次将满载288核的至强6+推向电信领域，无疑是看中了这块巨大的市场蛋糕。其巨量的缓存和先进的内存管理能力，对于处理海量、低时延的网络数据流至关重要。想了解更多关于前沿处理器技术和基础综合知识，可以持续关注云栈社区的技术动态。
