三极管放大电路设计：从共射极到分压式偏置的实例解析

放大电路的核心元件是三极管，所以首先要对三极管有一定程度的了解。用三极管构成的放大电路种类较多，这里我们选择几种常用的电路来进行解说。

对于一个基本的放大电路，我们通常需要掌握以下几个要点：

• 分析电路中各元件的作用；
• 理解放大电路的工作原理；
• 能分析计算电路的静态工作点；
• 理解静态工作点的设置目的和方法。

在以上四项中，最后一项——理解静态工作点的设置目的和方法——尤为重要。

共射极基本放大电路实例解析

我们先来看一个最基础的共射极放大电路。

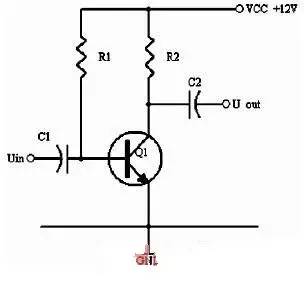

图1中，C1和C2是耦合电容。“耦合”的作用就是传递信号。电容器之所以能将信号从前级传递到后级，是因为电容两端的电压不能发生突变。当输入端输入一个交流信号后，由于电容电压不能突变，输出端的电压会跟随输入端的交流信号一同变化，信号就这样被耦合过去了。不过有一点要明确：电容两端的电压是“不能突变”，而不是“不能变”。

R1和R2是三极管V1的直流偏置电阻。什么是直流偏置？简单打个比方，干活需要吃饭。想让三极管正常工作，必须先给它提供基本的工作条件，电子元件一定需要能量供应，否则就不构成一个完整的电路了。在电路设计中，首要条件是要求工作状态稳定，因此供电电源必须是直流电源，所以称之为“直流偏置”。

那么，为什么通过电阻来供电呢？电阻就好比供水系统中的水龙头，用来调节电流大小。因此，三极管的三种工作状态——“截止”、“饱和”和“放大”——就是由直流偏置电路决定的。在图1中，也就是由R1和R2来决定的。

我们首先得知道如何判断三极管处于哪一种工作状态。一个简单的方法是观察Uce（集电极-发射极电压）的大小。

• 如果Uce的值接近电源电压VCC，那么三极管就工作在截止状态。这意味着三极管基本不工作，集电极电流Ic非常小（约等于零）。由于R2上没有电流流过，其两端电压接近0V，所以Uce就约等于VCC。
• 如果Uce的值接近0V，那么三极管就工作在饱和状态。所谓饱和，就是指集电极电流Ic已经达到了最大值，此时即使再增加基极电流Ib，Ic也不会再增大了。

以上两种状态通常被合称为“开关状态”。除了这两种，第三种状态就是放大状态。一般情况下，测量到的Uce值大约为电源电压的一半。如果测得的Uce偏向VCC，说明三极管趋向于截止状态；如果测得的Uce偏向0V，则说明三极管趋向于饱和状态。

理解静态工作点的设置目的和方法

放大电路，顾名思义，就是将输入信号放大后输出（通常有电压放大、电流放大和功率放大等类型，此处不展开讨论）。我们先以正弦交流信号为例来说明要放大的信号。在分析过程中，我们可以暂时只关注信号大小正负的变化。

上文提到，在图1的放大电路中，静态工作点通常设置为使Uce接近电源电压的一半。这是为什么呢？

这是为了给信号的正、负向变化提供对称的变化空间。当没有信号输入（即输入信号为0）时，假设Uce为电源电压的一半，我们可以将此值视为一条水平参考线。当输入信号增大时，基极电流Ib增大，集电极电流Ic随之增大，电阻R2上的压降U2（U2 = Ic × R2）也会增大。根据公式 Uce = VCC - U2，Uce就会变小。理论上，U2最大可以等于VCC，此时Uce最小会达到0V。这意味着，在输入信号增大的过程中，Uce最大的变化范围是从(1/2)VCC到0V。

同理，当输入信号减小时，Ib减小，Ic减小，R2上的压降U2减小，Uce = VCC - U2 就会变大。在输入信号减小的过程中，Uce最大的变化范围是从(1/2)VCC变化到VCC。

这样，当输入信号在一定范围内发生正负变化时，以(1/2)VCC为基准的Uce就拥有了一个对称的正负变化范围。因此，图1中的静态工作点通常被设置为使Uce接近电源电压的一半。

我们的目标是把Uce设计为接近电源电压的一半，那么具体该如何实现呢？这就涉及到设计方法了。

这里需要先理解几个基本概念。第一个就是我们常说的Ic（集电极电流）和Ib（基极电流），它们之间的关系是 Ic = β × Ib。但对于初学者来说，一个常见的问题是：Ic和Ib到底取多大值才合适？这个问题没有固定答案，因为它涉及的因素较多。不过，有一个大致的经验范围：对于小功率管，Ic通常设置在零点几毫安到几毫安；中功率管在几毫安到几十毫安；大功率管则在几十毫安到几安培。

在图1的电路中，假设我们设定Ic为2mA。那么电阻R2的阻值就可以通过公式 R = U / I 来计算。若VCC为12V，则(1/2)VCC为6V，因此R2的阻值应为 6V / 2mA = 3kΩ。Ic设定为2mA后，Ib可以通过 Ib = Ic / β 计算出来，关键在于β值的选取。β的理论值通常取100，那么 Ib = 2mA / 100 = 20μA。接着，R1 = (VCC - 0.7V) / Ib = 11.3V / 20μA = 56.5kΩ。

但实际上，小功率三极管的β值往往远不止100，可能在150到400之间甚至更高。如果完全按照上述理论值计算，做出的电路很可能已经处于饱和状态了。所以有时候我们会感到困惑：计算明明没错，为什么电路无法工作？这正是因为缺少了对理论与实际差异的了解。这种简单的固定偏置电路受β值的影响非常大，不同的人即使用相同的公式计算，做出的实际效果也可能不同。也就是说，这种电路的稳定性较差，在实际应用中较少采用。

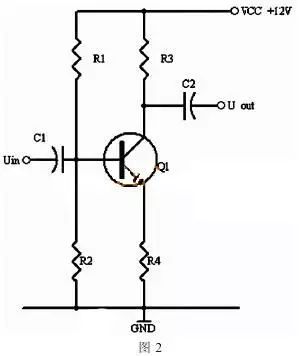

如果我们将电路改进为图2所示的分压式偏置电路，电路的理论分析计算与实际测量结果就会更为接近。

在图2的分压式偏置电路中，我们同样假设Ic为2mA，Uce设计为(1/2)VCC即6V。那么R1、R2、R3、R4该如何取值呢？计算公式如下：

因为Uce设计为6V，所以有 Ic × (R3 + R4) = 6V，并且可以认为 Ic ≈ Ie。由此可以算出 R3 + R4 = 3kΩ。那么R3和R4各自取多少呢？

通常，R4取一个较小的值，例如100Ω，用于引入电流负反馈以稳定工作点。那么R3就是 3kΩ - 0.1kΩ = 2.9kΩ。实际上，在E24系列标准电阻值中并没有2.9kΩ，我们通常直接取接近的2.7kΩ，这个差别对电路影响不大。

接下来确定R1和R2。R2两端的电压等于 Ube + UR4，即 0.7V + (100Ω × 2mA) = 0.9V。
我们已设Ic为2mA，β理论值取100，则 Ib = 2mA / 100 = 20μA。这里还需要估算一个电流，就是流过R1的电流（IR1）。为了减小基极电位受β变化的影响，通常取IR1为Ib的10倍左右，这里取IR1 = 200μA。

那么：

• R1 = (VCC - 0.9V) / IR1 = 11.1V / 200μA ≈ 56kΩ
• R2 = 0.9V / (IR1 - Ib) = 0.9V / (200μA - 20μA) = 5kΩ

考虑到实际的β值可能远大于100，为了确保工作点稳定，R2的实际取值可以稍微减小，例如取标准的4.7kΩ。

这样，R1、R2、R3、R4的取值就分别确定为：56kΩ， 4.7kΩ， 2.7kΩ， 100Ω。此时计算出的Uce约为6.4V，非常接近我们的设计目标。

在上面的分析和计算过程中，我们多次进行了“假设”。这在电路设计的实际应用中是非常必要的，因为计算往往需要一个初始的参考值。但很多时候我们觉得无从下手，一是因为对各种器件的特性不够熟悉，二是忽略了我们自己就是电路的使用者这一事实。许多参数（如Ic的大小）我们可以根据应用需求和经验来主动设定，这样可以有效减少设计过程中的反复调试，更快地找到合适的方案。希望这些关于三极管放大电路基础设计的分享，能对你在云栈社区的进一步学习和实践有所帮助。
