FPGA RGMII接口实现千兆TCP/IP协议栈的调试实战与误码解决

基础信息

• FPGA芯片：xc7v690tffg1761-2L
• Vivado版本：vivado2018.3
• 测试板卡：优数科技 PCIe-404、som-404 信号处理模块

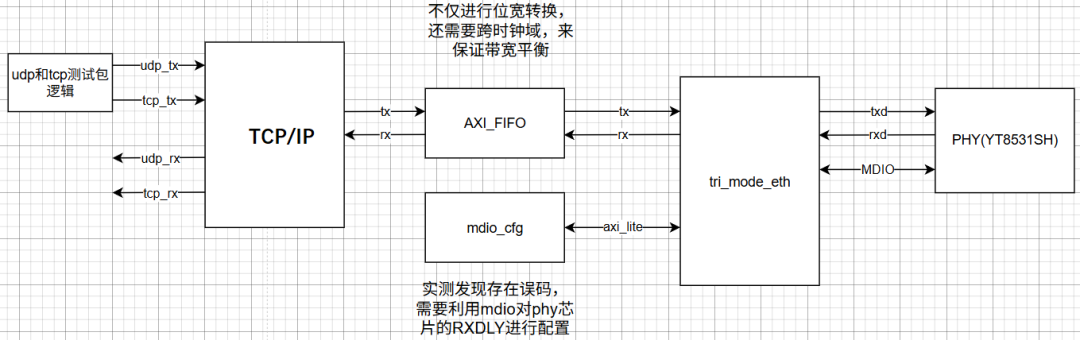

基本架构

说明

1. TCP/IP协议栈：核心的TCP/IP代码，支持ICMP, UDP, TCP, ARP等以太网报文处理。
2. Tri_mode_eth：Xilinx的千兆网IP_CORE，当前使用RGMII与以太网芯片交互。
3. Mdio_cfg：解决误码问题，在本模块进行RXDLY的微调设置，需要根据不同的板卡确定调整值。

实际测试

基础配置

1. FPGA_IP地址：192.168.1.30
2. FPGA_MAC地址：0x1234_5678_9abb
3. 上位机IP地址：192.168.1.26

交互情况

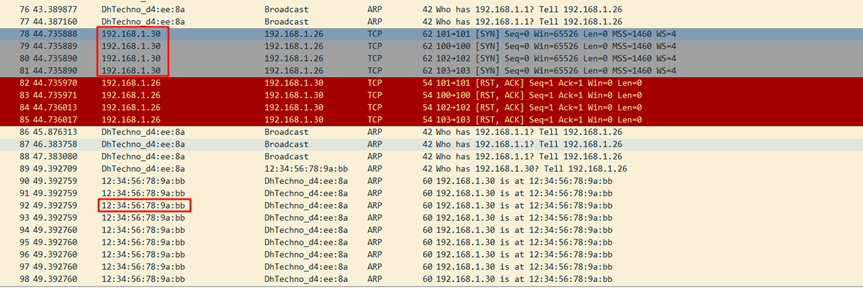

上板测试后，发现FPGA与电脑之间存在报文交互，交互正常。如下图所示，ARP报文和TCP报文可以正常发送至上位机。

PING异常

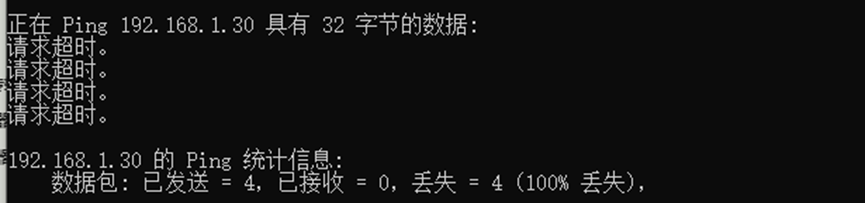

在电脑端ping 192.168.1.30地址，发现ping不通，但Wireshark抓包发现FPGA与电脑可正常收发包。

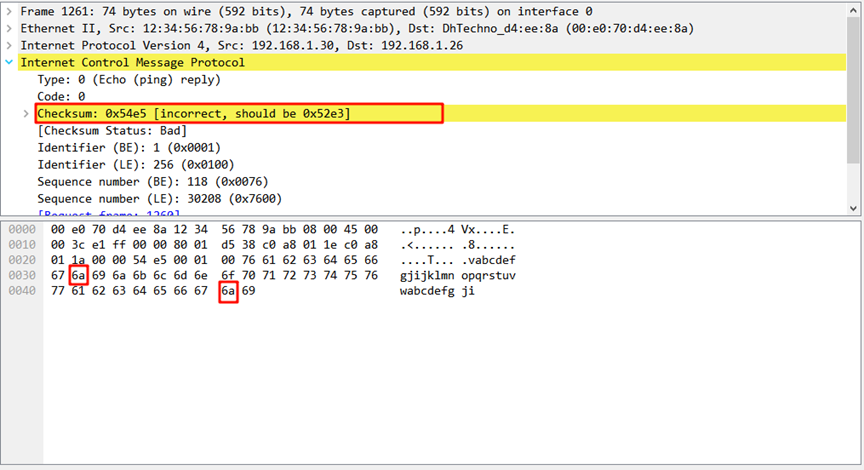

如下图所示，用Wireshark抓取ping报文，发现FPGA对ping是有回复的，但是回复的报文存在异常，Checksum错误，回复数据也存在异常。本应该6768696a的数据，变为676a696a，分析是存在1位的错误。

在抓取了FPGA内部收到的ping报文后，发现从PHY芯片进入FPGA的报文就已经错了，因此怀疑硬件PCB走线问题。更换PCB板卡后，测试正常。在查阅pg051和以太网PHY芯片的数据手册后，决定尝试通过微调RX_DLY的值解决问题。误码如何解决详情见MDIO配置RXDLY延迟章节。

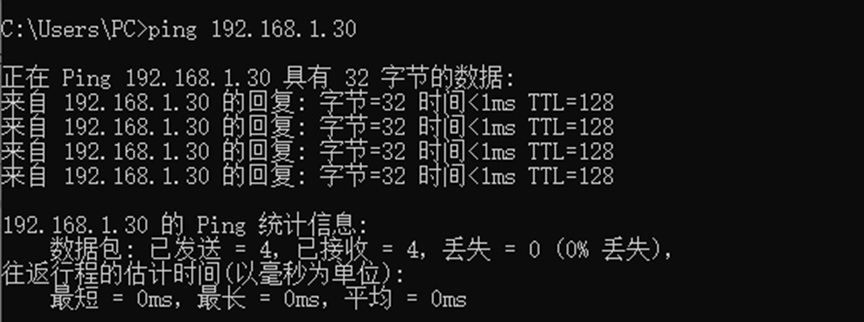

通过修改RX_DLY后，再次进行ping报文的操作，发现此时是可以ping通的。

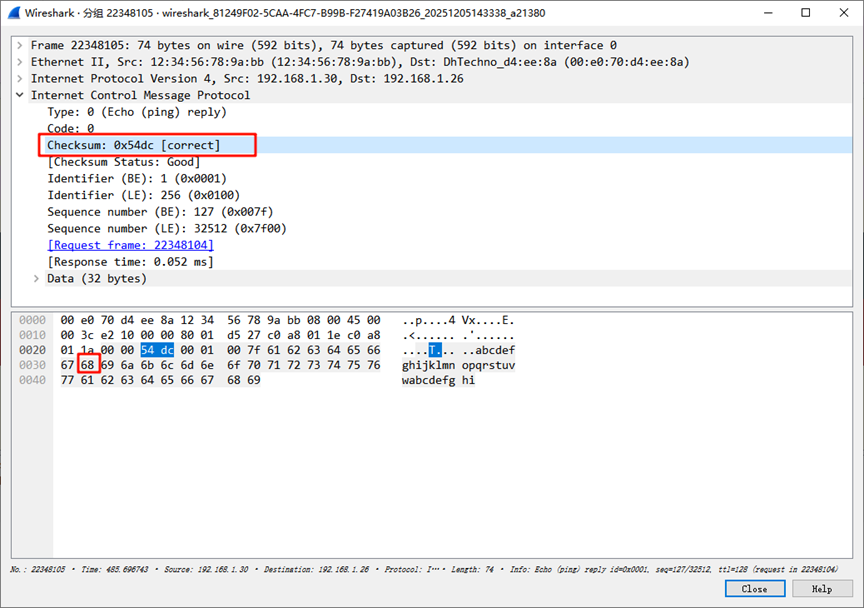

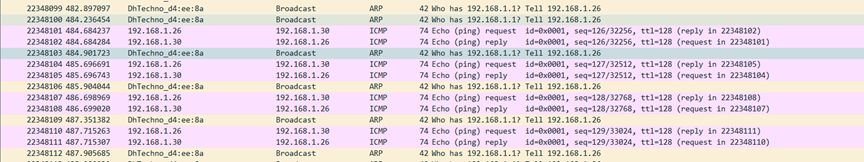

通过Wireshark抓包，可以看到此时reply的数据是正常的。

性能及资源

在解决了误码情况后进行性能测试。

性能

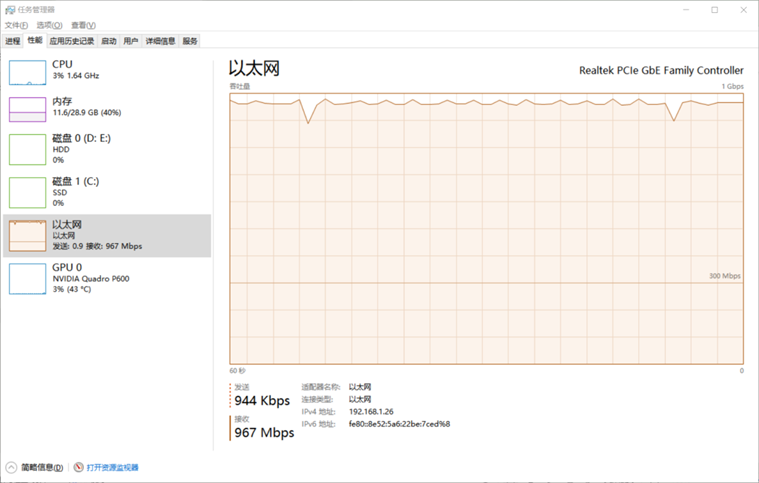

UDP性能测试
千兆网，UDP测试性能在970Mbps左右。

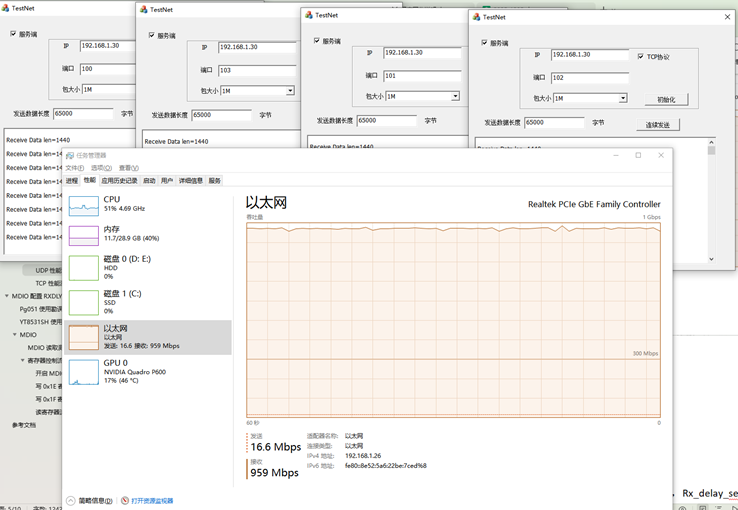

TCP性能测试
TCP的4个端口测试，性能在960Mbps左右。

MDIO配置RXDLY延迟

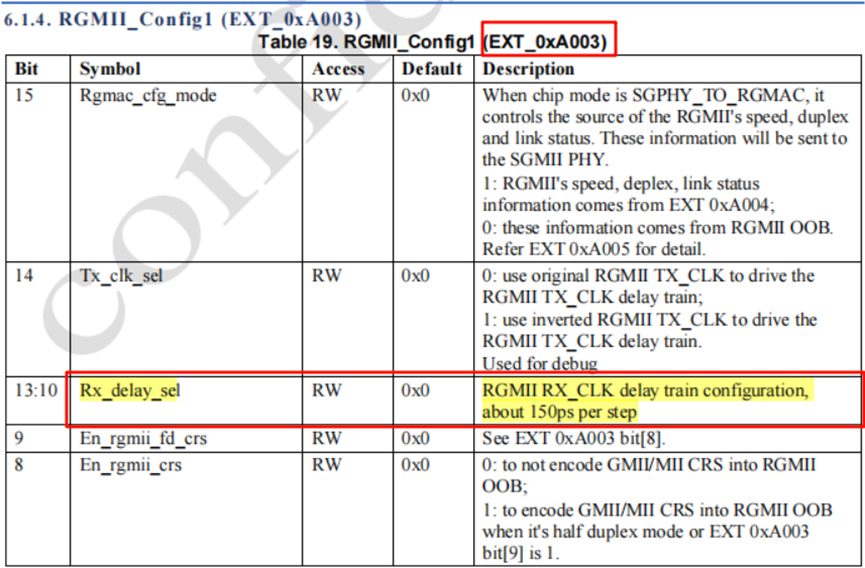

目标是通过MDIO调节Rx_delay_sel的值解决误码问题，如下图所示，Rx_delay_sel位于 EXE_0xA003 寄存器的【13：10】bit。每步长为150ps。

查阅YT8531SH数据手册发现，通过配置0x1E寄存器和0x1F寄存器来实现对扩展寄存器的访问。

Pg051使用勘误

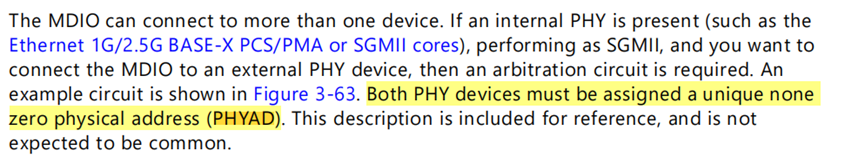

1. PHY地址的确定：Xilinx手册中描述phy地址不能为0。但是实测发现当前只有1个phy时，仅当phy地址为0才能读取到正确的数据，其他的phy地址时，读取到的数据全部为0xffff。

YT8531SH使用勘误

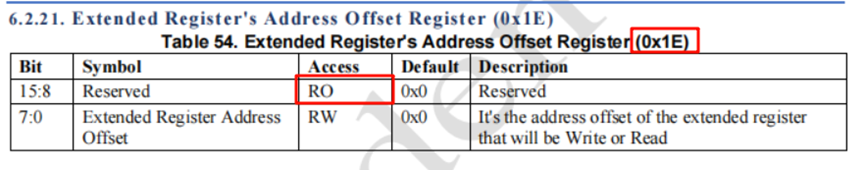

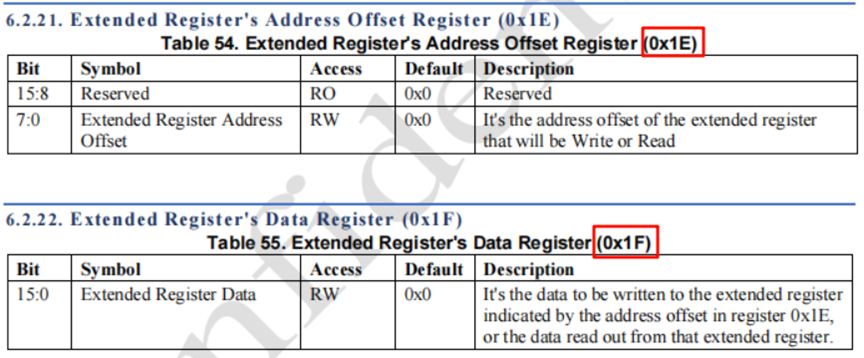

1. 如下图，使用是需要配置0x1E寄存器为0xA003，图中显示仅【7：0】bit是可写的，【15：8】bit是仅读的，但实际测试发现，整个0x1E寄存器的16bit都是可读可写的，否则无法将0xA003写入。

MDIO

寄存器说明

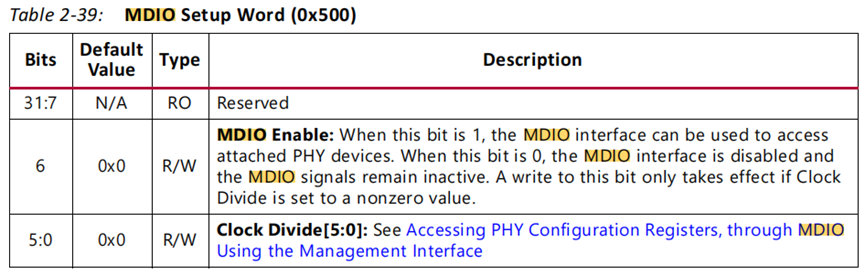

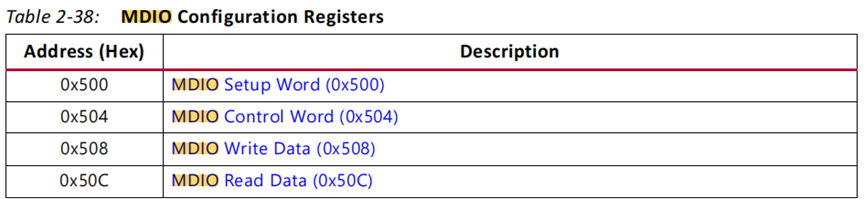

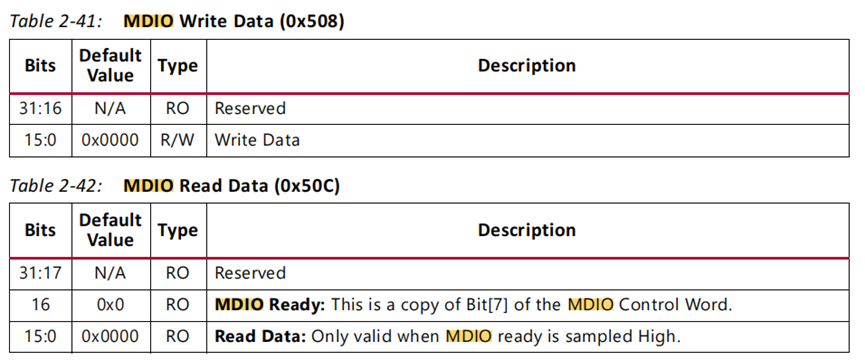

Xilinx通过axi_lite接口配置MDIO需要关注以下寄存器。

MDIO读取测试

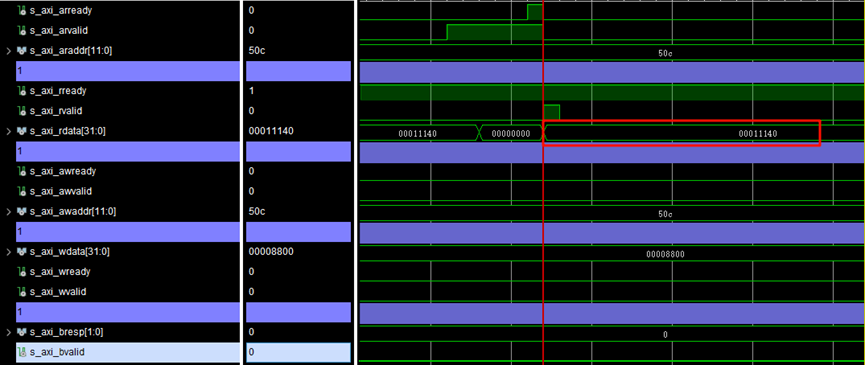

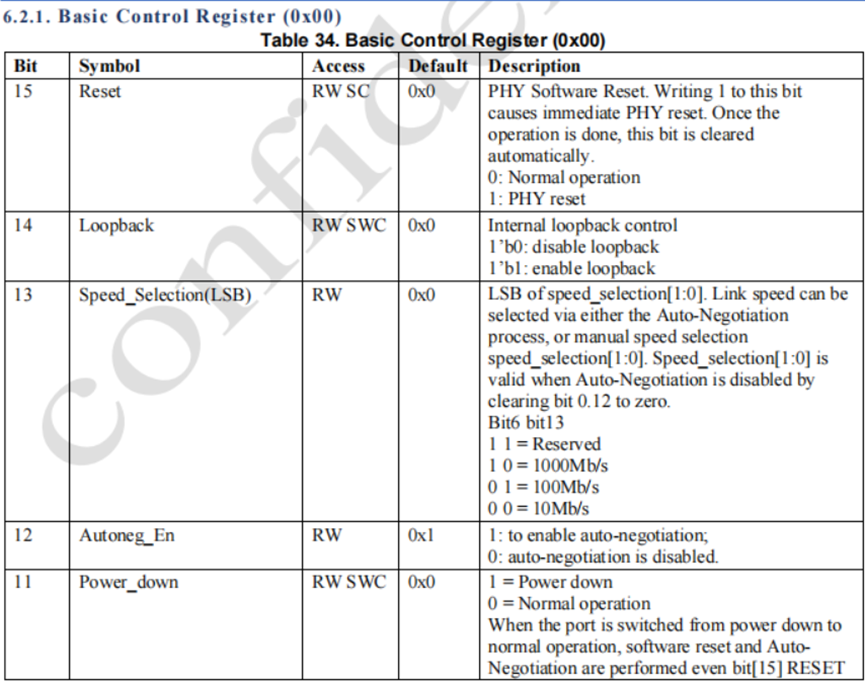

进行初步的测试，观察当前使用读取phy芯片的0x0寄存器，回读的数据为0x1140，与YT8531SH数据手册之中phy芯片的0x0寄存器默认值能对应。

寄存器控制流程

开启MDIO传输

操作phy芯片的寄存器时必须先开启MDIO传输。

w/r	axi_awaddr	axi_wdata	description
w	0x500	0x58	[6]bit 打开MDIO_ENABLE

写0x1E寄存器

给0x1E寄存器写入0xA003表示我们要操作的扩展寄存器是 EXT_A003。

w/r	axi_awaddr	axi_wdata	description
w	0x508	0xA003	需要写的数据是0xA003

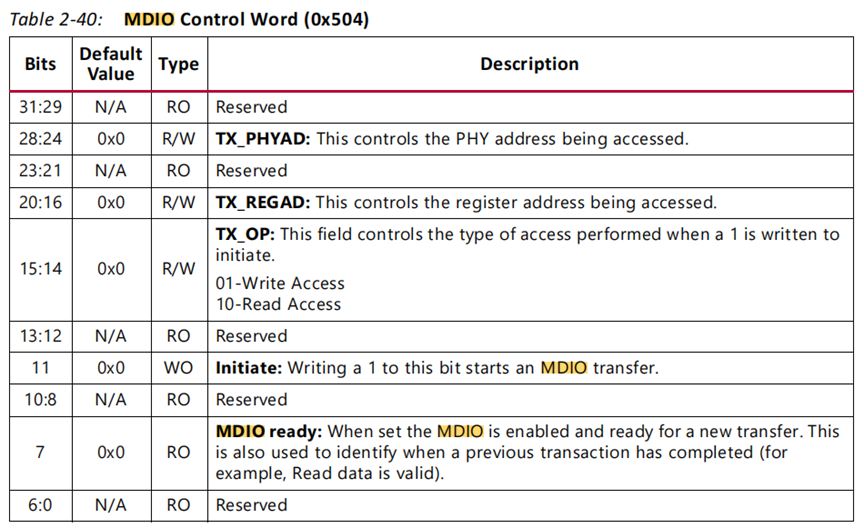

w	0x504	0x001E_4800	1.[11]bit 开启传输 2.[15:14]bit是2'b01开启写流程 3.[20:16]bit TX_REGAD 是0x1E 4.[28:24]bit phy地址是0x0

写0x1F寄存器

0x1E寄存器指代要操作的扩展寄存器，0x1F指代给0x1E指定的扩展寄存器写的值。给0x1F寄存器写入0x10F1表示，我们要给EXT_A003寄存器写0x10F1。

w/r	axi_awaddr	axi_wdata	description
w	0x508	0x10F1	需要写的数据是0x10F1
w	0x504	0x001F_4800	1.[11]bit 开启传输 2.[15:14]bit是2'b01开启写流程 3.[20:16]bit TX_REGAD 是0x1F 4.[28:24]bit phy地址是0x0

通过以上开启MDIO传输，写0x1E和写0x1F寄存器，就可以修改RX_DELAY_SEL的值了。

读寄存器流程

写寄存器和读寄存器都要先开启MDIO的控制传输，此处不再赘叙。以读0x1E地址的数据为例，说明下读寄存器的命令。

先发送axi写数据，给0x504寄存器写入0x001E_8800，表明要读取0x1E地址的数据。而后通过读取0x50C寄存器获取数据。

w/r	axi_addr	axi_wdata	description
w	0x504	0x001E_8800	1.[11]bit 开启传输 2.[15:14]bit是2'b10开启读流程 3.[20:16]bit TX_REGAD 是0x1E 4.[28:24]bit phy地址是0x0
r	0x50c		读取0x50c获取到TX_REGAD寄存器返回的值

参考文档

1. PG051-tri-mode-eth-mac-en-us-9.0
2. 以太网收发器_YT8531SH

---

本文记录了一次完整的FPGA网络协议栈调试过程，从发现问题到分析定位，再到通过调整PHY底层参数解决问题，涵盖了RGMII接口调试中可能遇到的典型挑战。希望这份实战记录能为遇到类似问题的开发者提供参考。欢迎在云栈社区的网络/系统板块交流更多关于TCP/IP协议栈和硬件设计的心得。
