如何在华为路由器上配置BGP路由反射器实现跨域通信

完成全部配置后，最终需要在 AR1 上使用带源 ping 命令验证与 AR5 上 192.168.2.1 的连通性，这是检验配置成功与否的关键一步。

ping -a 192.168.1.1 192.168.2.1

如果能够 ping 通，则说明跨自治系统的 BGP 路由已经成功传递。

配置思路详解

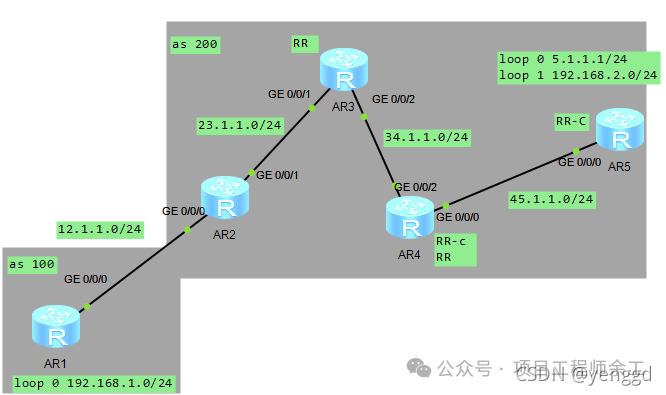

要实现上述拓扑中两个不同自治系统（AS 100 和 AS 200）间的网络互通，并且在不使用联盟（Confederation）的情况下，我们借助 OSPF 打通 AS 200 内部网络，并利用路由反射器（RR）来规避 BGP 的水平分割规则。主要配置步骤和注意事项如下：

1. 基础配置：为所有路由器的物理接口、回环口（Loopback）配置 IP 地址，并设置 BGP 的 router-id。
2. AS 200 内部打通：在 AS 200 内部（R2, R3, R4, R5），将所有互联的物理接口和用于建立 iBGP 邻居的 Loopback 接口地址，通过 OSPF 协议进行宣告，确保内部路由可达。这是一个常见的 网络/系统 层面的 IGP 配置。
3. 建立 eBGP 邻居：在属于不同 AS 的路由器之间（R1 和 R2），使用直连的物理接口 IP 地址建立 eBGP 对等体关系。
4. 建立 iBGP 邻居：在 AS 200 内部，各路由器使用 Loopback 接口地址建立 iBGP 全连接或反射关系。这里有一个关键点：peer ip地址 as-number 和 peer ip地址 connect-interface 命令中使用的 IP 地址，必须都是对端路由器的 Loopback 接口地址，配置时容易混淆。
5. 下一跳属性处理：在作为 AS 边界路由器的 R2 上，需要对从 eBGP 邻居（R1）学来的路由，在通告给 iBGP 邻居（R3）时，执行 peer next-hop-local 命令。否则，R3 收到路由的下一跳将是 R1 的接口地址（12.1.1.1），而该地址不在 R3 的 OSPF 路由表中，会导致路由不可达。
6. 配置路由反射：为了简化 iBGP 的全连接需求并传递路由，我们让 R3 指定 R4 为它的路由反射器客户端（peer reflect-client），同时 R4 也需要指定 R5 为其客户端。如果不配置 R4 到 R5 的反射关系，R5 通过 network 宣告的 192.168.2.0/24 路由将无法传递回给 R3 和 R2。
7. 发布网络：最后，在 R1 和 R5 的 BGP 进程中，使用 network 命令分别宣告 192.168.1.0/24 和 192.168.2.0/24 网段。

以下是各台路由器的具体配置命令。

R1 配置

interface GigabitEthernet0/0/0
 ip address 12.1.1.1 255.255.255.0
#
interface LoopBack0
 ip address 192.168.1.1 255.255.255.0
#
bgp 100
 router-id 1.1.1.1
 peer 12.1.1.2 as-number 200
 network 192.168.1.0 24

R2 配置

interface GigabitEthernet0/0/0
 ip address 12.1.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 23.1.1.1 255.255.255.0
 ospf enable 1 area 0.0.0.0

interface LoopBack0
 ip address 2.1.1.1 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
bgp 200
 router-id 2.2.2.2
 peer 3.1.1.1 as-number 200
 peer 3.1.1.1 connect-interface LoopBack0
 peer 12.1.1.1 as-number 100
 peer 3.1.1.1 next-hop-local

ospf 1
 area 0.0.0.0

R3 配置

interface GigabitEthernet0/0/1
 ip address 23.1.1.2 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
interface GigabitEthernet0/0/2
 ip address 34.1.1.1 255.255.255.0
 ospf enable 1 area 0.0.0.0

#
interface LoopBack0
 ip address 3.1.1.1 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
bgp 200
 router-id 3.3.3.3
 peer 2.1.1.1 as-number 200
 peer 2.1.1.1 connect-interface LoopBack0
 peer 4.1.1.1 as-number 200
 peer 4.1.1.1 connect-interface LoopBack0
 #
  peer 4.1.1.1 reflect-client
#
ospf 1
 area 0.0.0.0

R4 配置

interface GigabitEthernet0/0/0
 ip address 45.1.1.1 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
interface GigabitEthernet0/0/2
 ip address 34.1.1.2 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
interface LoopBack0
 ip address 4.1.1.1 255.255.255.0
 ospf enable 1 area 0.0.0.0

#
#
bgp 200
 router-id 4.4.4.4
 peer 3.1.1.1 as-number 200
 peer 3.1.1.1 connect-interface LoopBack0
 peer 5.1.1.1 as-number 200
 peer 5.1.1.1 connect-interface LoopBack0
 peer 5.1.1.1 reflect-client
#
ospf 1
 area 0.0.0.0

R5 配置

interface GigabitEthernet0/0/0
 ip address 45.1.1.2 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
interface LoopBack0
 ip address 5.1.1.1 255.255.255.0
 ospf enable 1 area 0.0.0.0
#
interface LoopBack1
 ip address 192.168.2.1 255.255.255.0
#
bgp 200
 router-id 5.5.5.5
 peer 4.1.1.1 as-number 200
 peer 4.1.1.1 connect-interface LoopBack0
 network 192.168.2.0 24

#
#
ospf 1
 area 0.0.0.0

通过以上配置，我们完成了一个典型的、不使用联盟的跨域 BGP 网络搭建，其中关键点在于 iBGP 邻居的建立方式、下一跳属性的修正以及路由反射器的合理部署。希望这个实例能帮助你更深入地理解 BGP 在实际网络中的运作方式。如果你想深入探讨更多网络协议或配置案例，欢迎访问 云栈社区 与其他开发者交流。
