氮化镓(GaN)功率器件在2026年迎来爆发：AI、电动汽车与能源转型成核心驱动力

2026年3月，全球半导体产业在后摩尔定律的迷雾中探索前行，而氮化镓（GaN）正以前所未有的速度，从一项备受关注的“替代技术”转变为不可或缺的“必需技术”。

行业数据清晰地印证了这一趋势。Yole与集邦咨询的最新预测显示，2026年全球GaN功率器件市场规模预计将达到9.2亿美元，相比2025年增长58%。这不仅兑现了年初关于市场将“暴增50%”的预测，更标志着宽禁带半导体正式迈入了大规模商业化落地的关键阶段。在这场由人工智能、电动汽车和全球能源转型共同驱动的“功率革命”中，GaN已不再是硅基器件的配角，而是正在重构电力转换体系底层逻辑的核心力量。

GaN的破局时刻：直面AI的“电力焦虑”

要理解2026年GaN产业的战略价值，必须先正视一个日益尖锐的矛盾：人工智能的算力狂奔正在撞击电力供应的物理天花板。中国信通院预测，到2030年，全球数据中心用电量将达到945TWh，这比2024年的415TWh增长了一倍以上，其规模相当于目前日本全年的用电总量。与此同时，像英伟达新一代AI芯片的功耗已轻松突破1000瓦每颗。

科技巨头们的实际困境，进一步揭示了电力短缺的严峻现实。微软CEO萨提亚·纳德拉公开承认，公司库存中堆满了GPU，却因电力不足和空间限制而无法启用。OpenAI更是直言不讳，维持其AI领先地位所需的电力已超出美国当前的供应能力，能源缺口正在威胁其技术霸权。

这只“AI电老虎”的胃口远超传统产业。传统数据中心机柜的功率通常在6-8千瓦左右，而用于AI训练的高密度机柜功率轻松突破50千瓦，部分甚至逼近100千瓦。一小片AI服务器的耗电量，可能就相当于数千户家庭的用电总和。更棘手的是，AI训练的“脉冲式”耗电特性会使电力需求瞬间飙升，对电网基础设施构成极端考验。

如果继续沿用传统的硅基功率器件，AI集群的电力基础设施很容易陷入“为散热而耗电、为转换而损耗”的恶性循环。正是在这一背景下，业界流传着一种警示：某些试图维持硅基时代技术霸权的主导者，或许正希望用能耗来锁死追赶者的步伐。

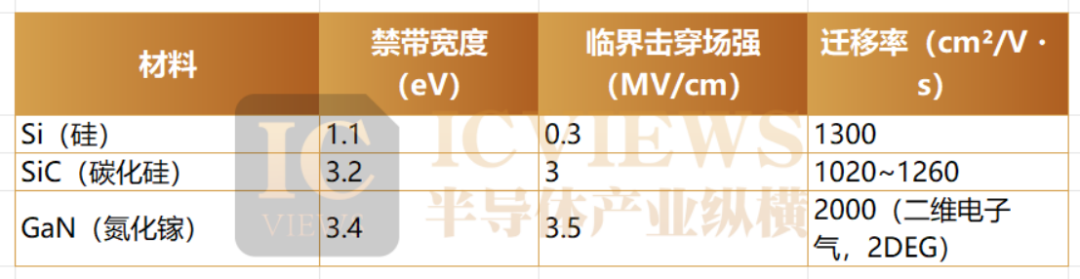

然而，GaN技术的出现，正在击碎这层能耗天花板。与硅基器件相比，GaN在AI服务器电源中的应用可以将功耗损耗降低30%以上。在800V高压直流供电架构中，基于GaN的中间总线转换器能够实现97.5%的峰值效率，使得相同物理空间内的服务器机架功率密度从3kW跃升至12kW。这种“压缩损耗、释放算力”的能力，让GaN成为AI集群可持续扩展不可或缺的前提条件，深刻影响着 智能数据与云计算 的基础设施未来。

更值得关注的是技术架构正在发生的代际跃迁。以英飞凌推出的高压双向开关为例，其采用共漏极设计与双栅极结构，在光伏微型逆变器中实现了同尺寸下40%的功率提升。这类变革性器件正快速从太阳能领域向AI服务器电源、大功率充电器、储能系统渗透。

预计到2026年，双向开关技术将扩展至10kW以上的AI服务器电源领域，推动单级AC-DC设计走向普及。这意味着，未来的数据中心可能不再需要层层转换、级级损耗的复杂供电网络，而是可以通过高效的GaN器件实现近乎“电网到芯片”的直通。这不仅是效率的提升，更是一场电力系统架构的范式革命。

衬底与封装：性能释放的关键战场

在GaN产业高速扩张的进程中，竞争焦点正悄然从单纯的器件设计，转向更深层的材料基础与工程实现。2026年的行业共识明确指出，衬底和封装将成为新一轮投资和技术攻坚的热点。这背后是产业界对“如何将GaN材料的性能潜力充分释放”这一核心命题的集体求解。

衬底技术的路线图正变得空前丰富。

• 硅基GaN：凭借大尺寸晶圆和成熟的硅工艺带来的低成本优势，在消费电子和部分工业应用中占据主导。英飞凌已在2025年展示了300毫米硅基GaN晶圆，预计2026年底至2027年实现100伏器件的规模化量产。
• 垂直GaN：当应用场景向1200伏以上高压、高温、高频领域延伸时，材料本征特性的重要性凸显。垂直GaN技术采用氮化镓单晶晶圆，可实现更高的击穿电压和功率密度，成为当前研发的热点方向。
• 蓝宝石衬底GaN：在性能与成本之间取得了较好平衡，在消费电子领域持续扩大应用。
• 金刚石衬底GaN：则有望解决高功率场景下的散热难题，为极端条件下的应用开辟新可能。

这种“多种衬底路线并存、按需选择”的格局，标志着GaN产业正走向成熟：不再追求单一技术方案的一统天下，而是在不同的细分市场中寻找最优解。

封装技术的演进同样关乎GaN性能落地的“最后一公里”。GaN器件的开关速度可达硅器件的100倍，传统引线键合封装带来的寄生电感已成为其性能提升的致命瓶颈。2026年，xQFN、TOLx等先进表面贴装封装，以及集成功率模块正成为主流选择。高功率GaN模块已可支持最高70kW的输出功率，适用于工业电机驱动、直流快速充电等场景。

更深层的变化在于，封装不再是被动的保护外壳，而是主动参与系统优化的一环：通过精心设计以降低寄生电感、优化热管理路径、集成温度与电流传感功能，新一代封装技术正在帮助释放GaN的极限性能。这背后离不开扎实的 计算机基础 研究对材料物理和系统架构的深入理解。

多路线协同发展：构建成熟的产业生态

当衬底与封装的技术突破为GaN性能释放奠定基础后，产业面临的下一问题是：如何让这些技术真正走向大规模、高可靠性的应用？这已不是单一企业的课题，而是整个产业生态协同进化的系统命题。2026年的GaN产业，正呈现出技术路线多元化与生态系统成熟化并行的鲜明特征。

从技术路线看，硅基GaN、垂直GaN、蓝宝石衬底GaN乃至金刚石衬底GaN各有其适用的疆域。

• 硅基GaN 凭借晶圆尺寸和成本优势，在消费电子快充、适配器等百伏级市场已形成压倒性优势，年出货量突破10亿颗。
• 垂直GaN 则瞄准高压场景。在1200伏以上的高压应用，如电动汽车牵引逆变器、电网储能系统中，硅基GaN的横向结构开始显露局限性——电场分布不均、动态导通电阻退化等问题制约着可靠性。采用同质外延的垂直结构，电流在衬底垂直流动，不仅提高了电流密度，更消除了表面陷阱效应，使器件在高温高压下的稳定性大幅提升。日本的汽车厂商已开始与GaN器件供应商联合研发基于垂直GaN的800V车载逆变器，目标是将系统效率再提升2个百分点，这对应着同等电池容量下5%以上的续航增益。作为全球率先实现垂直GaN量产的厂商之一，安森美凭借其GaN-on-GaN同质外延技术，推出了700V/1200V垂直GaN器件，专为800V车载平台优化。
• 蓝宝石衬底GaN 走了一条“中间路线”，正被探索用于光伏微型逆变器和5G基站射频前端。
• 金刚石衬底GaN 虽处实验室向中试过渡阶段，但其卓越的导热能力为未来千瓦级以上超高频功率变换打开了想象空间。

这些技术路线并非彼此替代的零和博弈，而将在相当长时间内并存，服务于不同场景的差异化需求。正如硅基半导体最终分化出逻辑、模拟、功率、射频等多个分支，GaN也将沿着类似路径走向专业化分工。这种多元化格局对产业生态提出了更高要求，传统的“通用平台”开发模式难以为继，取而代之的是“垂直协同”的开发范式——从衬底供应商、外延厂、器件设计公司到系统厂商必须深度耦合。

与此同时，产业标准体系的建设正在加速。宽禁带半导体有其独特的物理特性，传统硅基器件的测试方法和可靠性标准并不完全适用。国际电工委员会（IEC）和JEDEC已在2025年发布多项针对GaN功率器件的测试指南。2026年，这些指南正加速转化为行业标准，为企业产品进入汽车、工业等高安全等级市场扫清障碍。

结语：抓住下一代电力电子的话语权

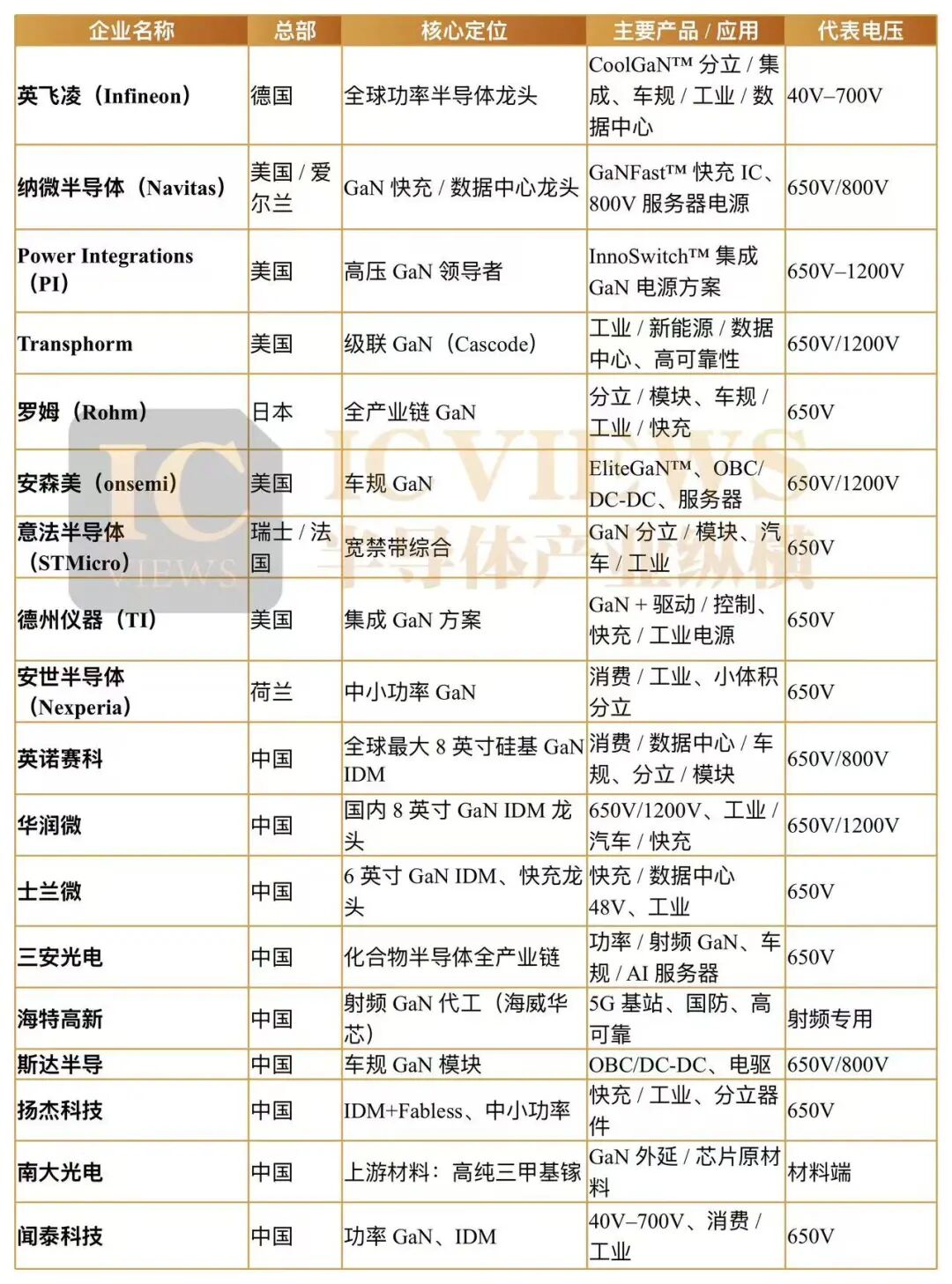

值得注意的是，全球范围内的技术合作与竞争正在形成一种“竞合”新常态。基础材料研究和前沿器件创新仍呈现高度开放的国际合作态势，而面向特定市场的应用开发和工艺优化则更多表现为区域内的垂直整合。

• 欧洲依托其深厚的汽车工业底蕴，专注于高可靠性车规GaN的研发。
• 美国凭借AI和数据中心的强劲需求牵引，在高压高频电源领域保持领先。
• 亚洲则借助消费电子制造集群的优势，加速GaN在大规模市场中的快速迭代。

这种多极化的创新格局，既为技术路线的丰富提供了土壤，也意味着任何单一国家或企业都难以垄断所有赛道。

展望2026年及未来，GaN产业的演进将呈现几个鲜明特征：

1. 市场规模将持续超预期增长，Yole预测到2030年GaN功率半导体市场规模将接近30亿美元。
2. 应用领域将从消费电子加速向汽车、工业、AI基础设施等高价值场景渗透，汽车市场有望在2026年迎来GaN规模化应用的“元年”。
3. 技术路线将更加多元，垂直GaN、蓝宝石衬底、金刚石衬底等新兴方向将与成熟的硅基GaN形成互补格局。
4. 产业生态的成熟度将成为决定竞争格局的关键变量，标准、人才、协同开发能力将日益取代单纯的器件性能参数，成为企业核心竞争力的体现。

站在2026年的节点回望，可以说GaN已经走过了“替代硅”的初级阶段，正在开启“超越硅”的新纪元。它不再仅仅是一种更高效的功率器件，而是正在演变为支撑人工智能、电动汽车、可再生能源等战略性产业发展的新型电力基础设施核心。在这场由效率驱动、创新引领、生态支撑的深刻变革中，抓住GaN，就意味着抓住了下一代电力电子技术的话语权。对于关心前沿技术动向的开发者与行业观察者而言，持续关注 云栈社区 等技术论坛的深度讨论，将是把握这一趋势脉搏的有效途径。
