CodePilot生成式UI实现解析：React + iframe构建AI交互式图表

前天，Anthropic 在 Claude 中上线了基于生成式 UI 的新交互。这种能力可以让 AI 在聊天信息流中，以可视化的方式介绍概念和信息，其直观程度远超纯文本。

我之前一直在关注类似的方案，Claude 的发布无疑是一剂强心针，让我觉得必须加快开发步伐了。同时，这正好也是一个逆向参考其实现方案的绝佳机会。

经过两天对 Codex 和 Claude 的“疯狂 PUA”，还真让我搞出来了！

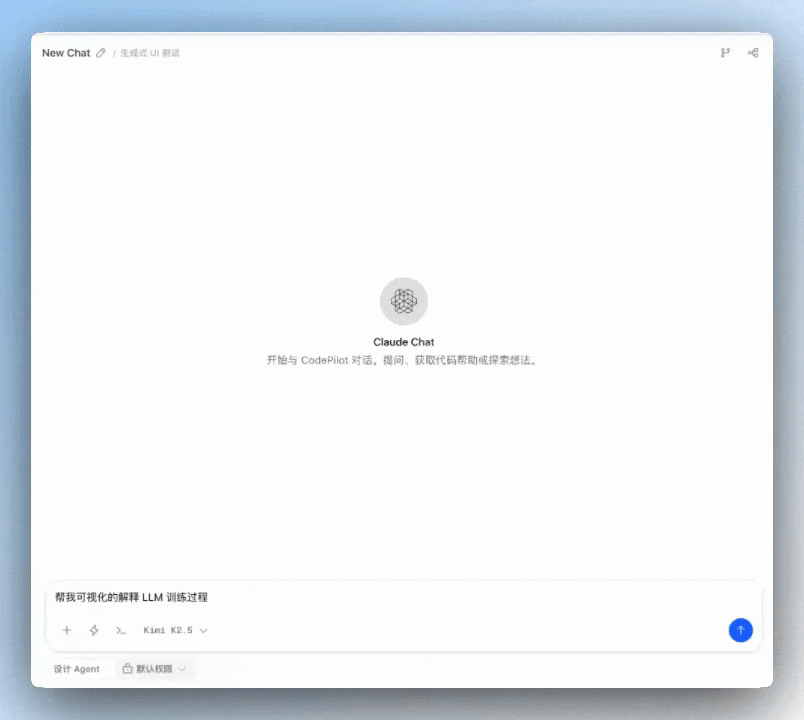

这个功能的核心在于，AI 可以直接在聊天中绘制交互式图表，并且支持流式输出——边生成边渲染。回想以前让 AI 写网页，必须等待整个页面代码完全生成后才能看到效果，等待过程漫长而枯燥。

现在完全不同了。你能亲眼目睹图表一笔一划在画布上成型，SVG 节点一个接一个地冒出来。这种生成过程本身极具视觉冲击力，而生成完成后，图表立刻就能进行交互，体验非常流畅。

你可以在我的 Agent 产品 CodePilot 中直接体验：https://github.com/op7418/CodePilot

接下来，我将介绍这个功能的具体玩法、实现原理以及开发过程中遇到的那些“坑”。

有哪些好玩的用法

数据分析：让数字一目了然

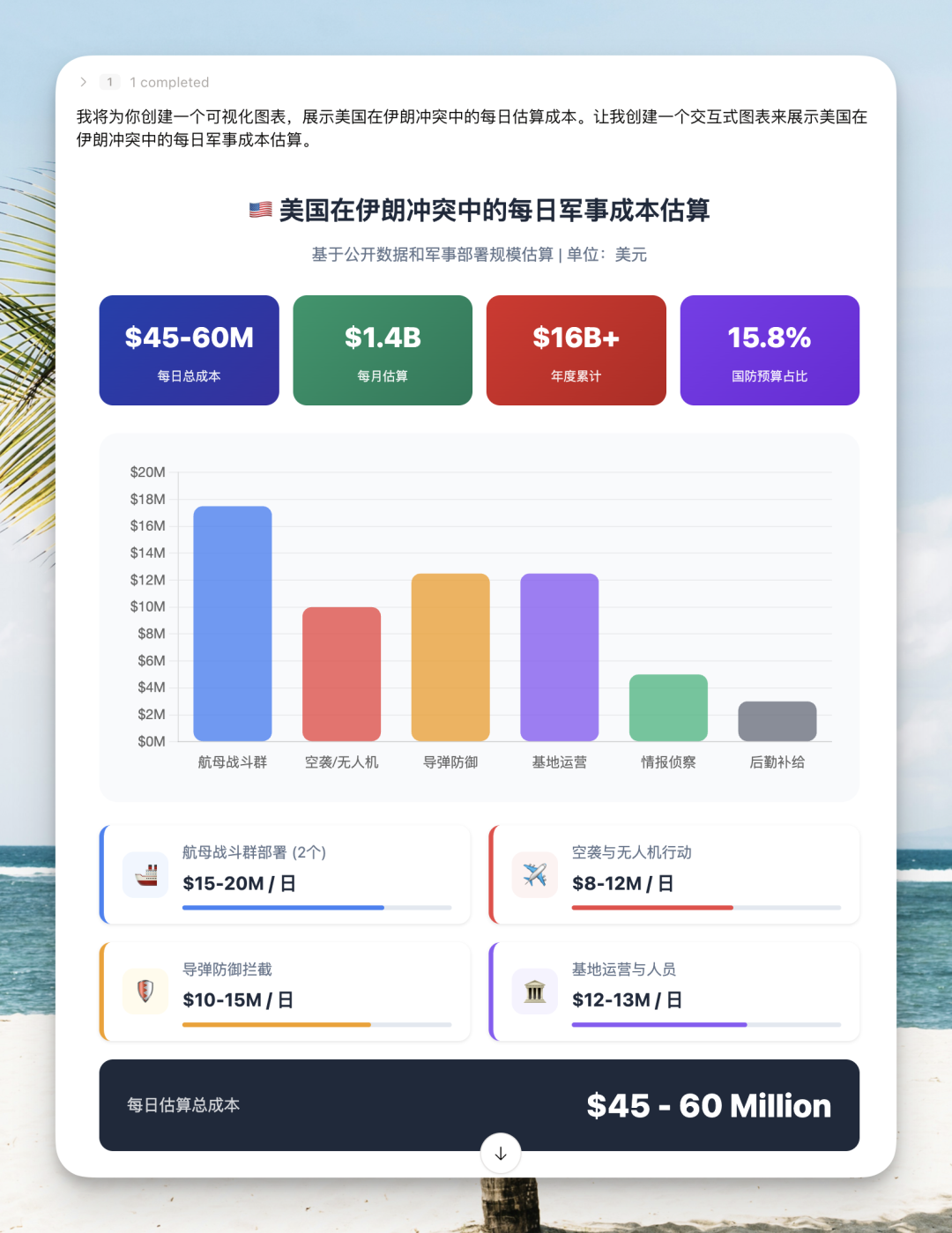

例如，让 AI 绘制一张“美国和伊朗冲突每天成本估算”的图表。过去，AI 只会输出一大段文字，其中的数字关系让人眼花缭乱。现在，它可以直接生成图表，每部分的金额占比清晰直观，文字解释与图表混合输出，相辅相成。

小工具：创建可交互的计算器

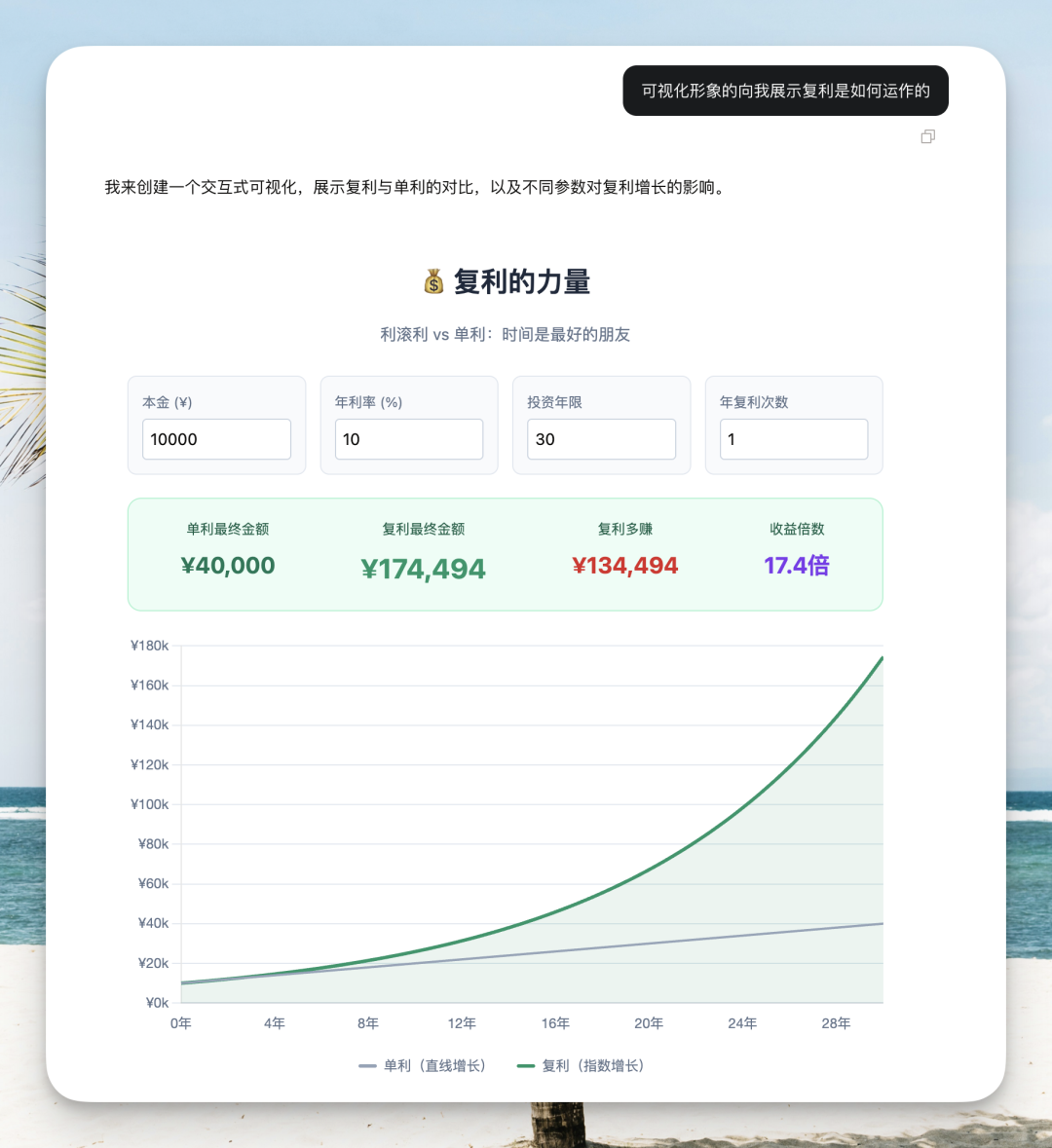

让它制作一个复利计算器。通过拖拽滑块调整初始金额、投资年限，下方的图表和计算结果会实时变化。这不是一张静态图片，而是一个真正可交互的小部件。同理，贷款计算、单位换算等工具都能轻松实现。

架构图：程序员的最爱

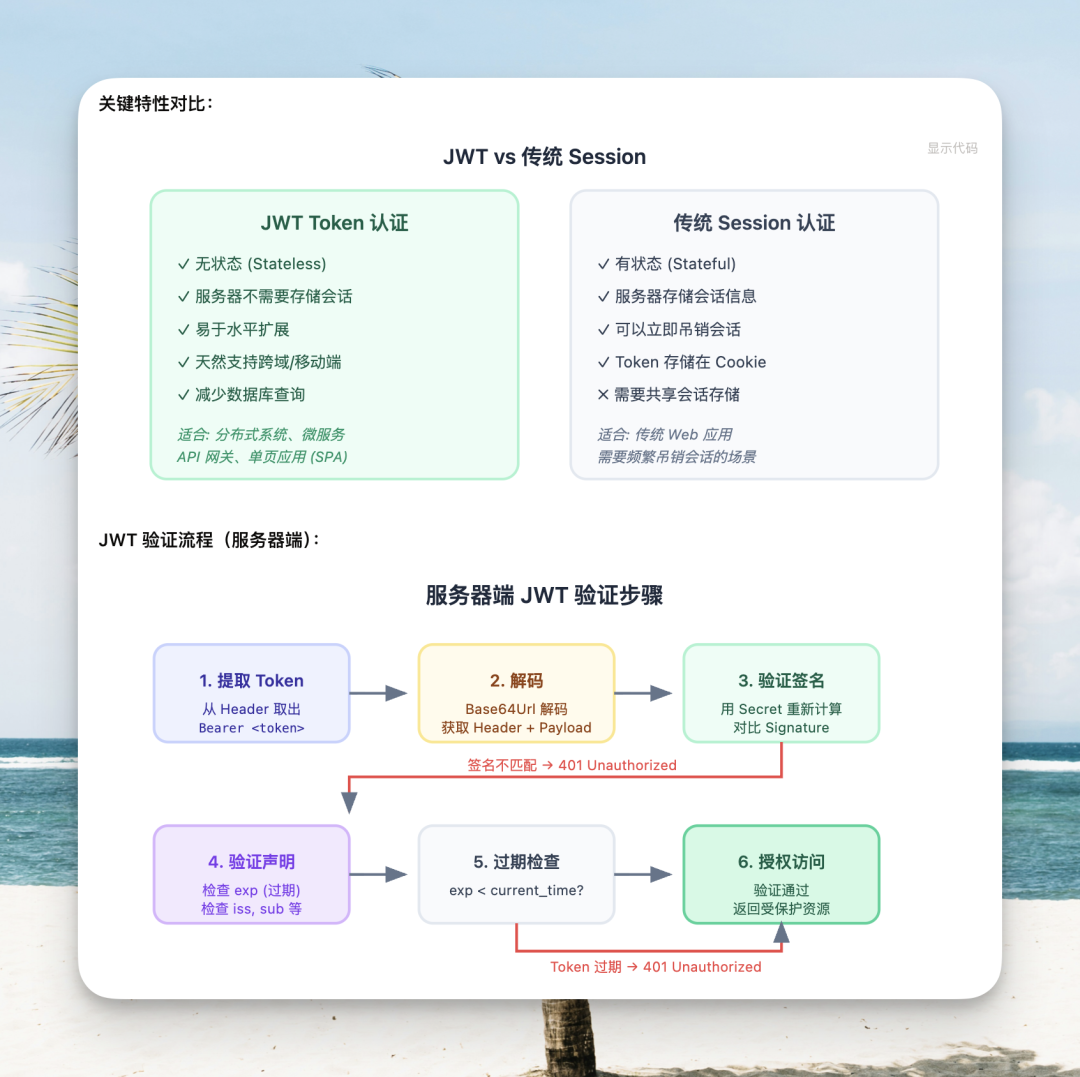

你可以让它绘制某个项目的技术架构图，或是某个实现方案的可视化流程图。例如，我让它画出从 API 请求到 JWT 身份验证的完整流程。特性对比、流程图、层级结构全部图形化呈现，比阅读冗长的文字描述理解起来快得多。

分析线上数据

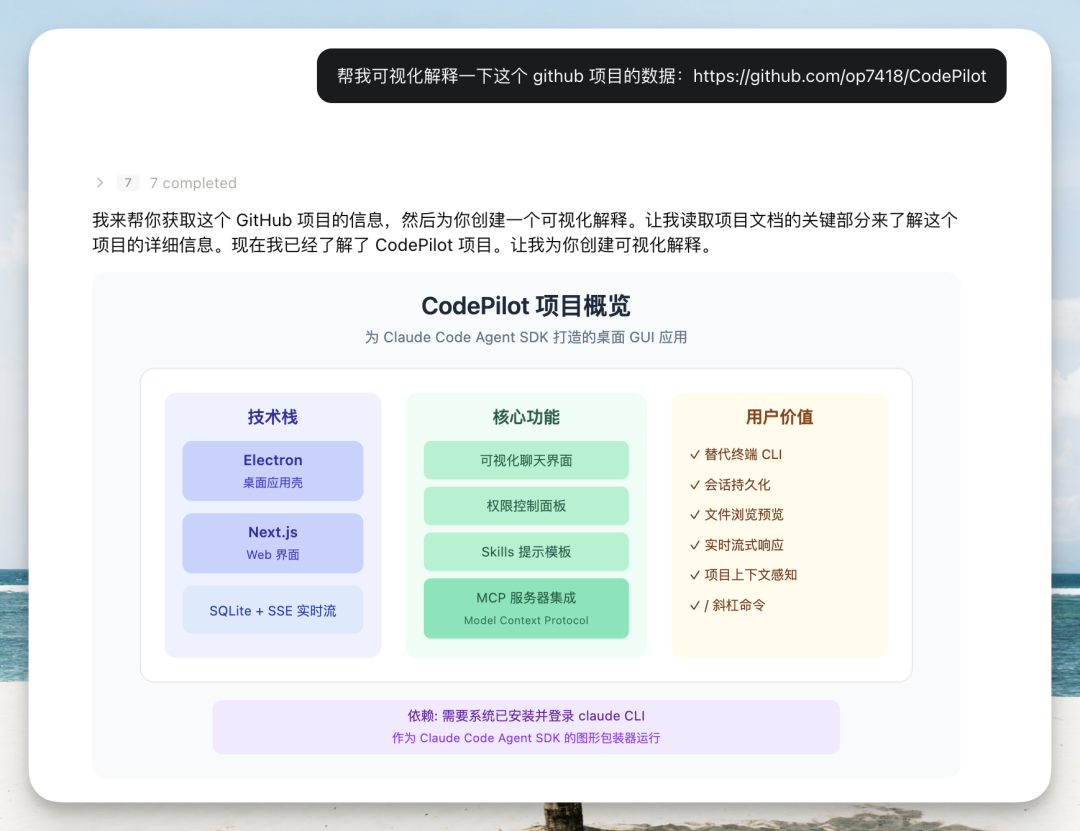

还有一种玩法是直接丢给它一个 GitHub 仓库链接，它会自动抓取数据并进行可视化分析。比如，我将自己的 CodePilot 项目地址发过去，它便分析了星标数、Fork 数、技术栈、架构设计和核心模块，并将这一切绘制成图表。项目全貌一目了然，效率远超阅读大段文字。

支持交互与深度解释

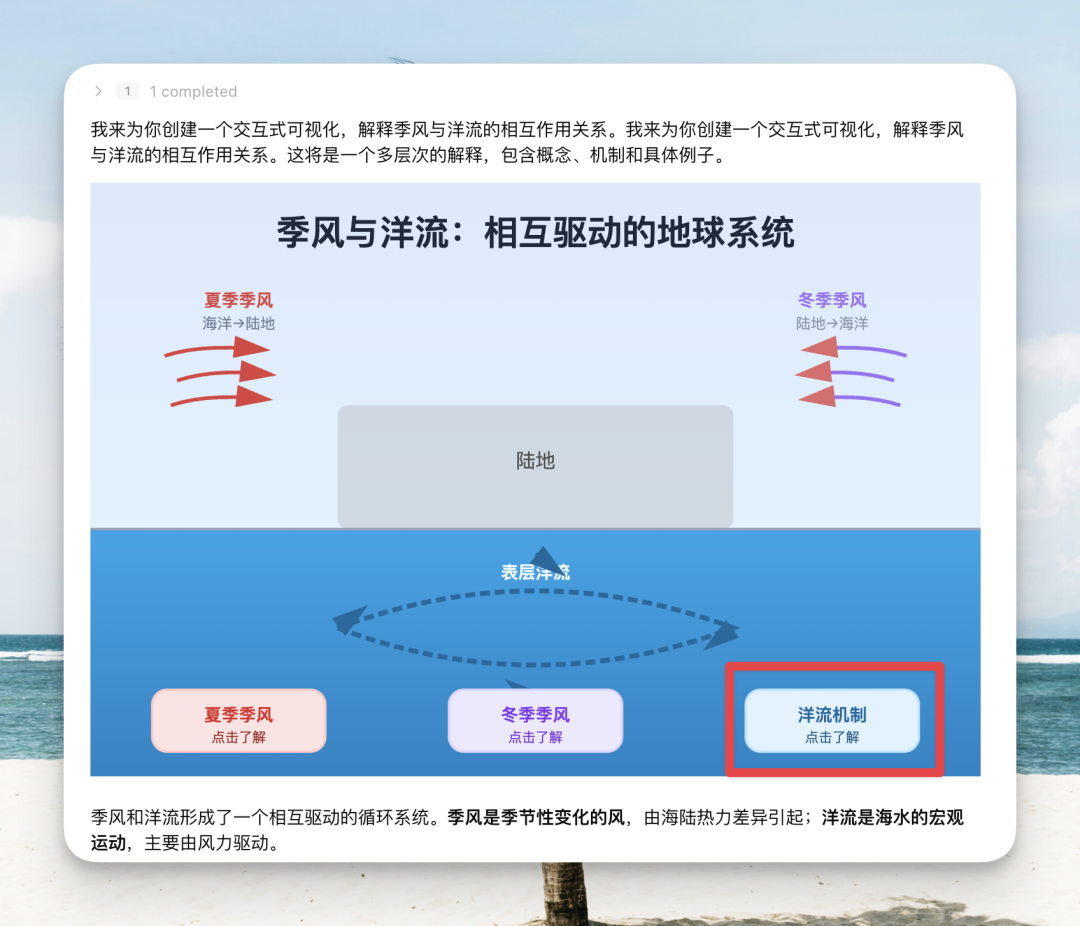

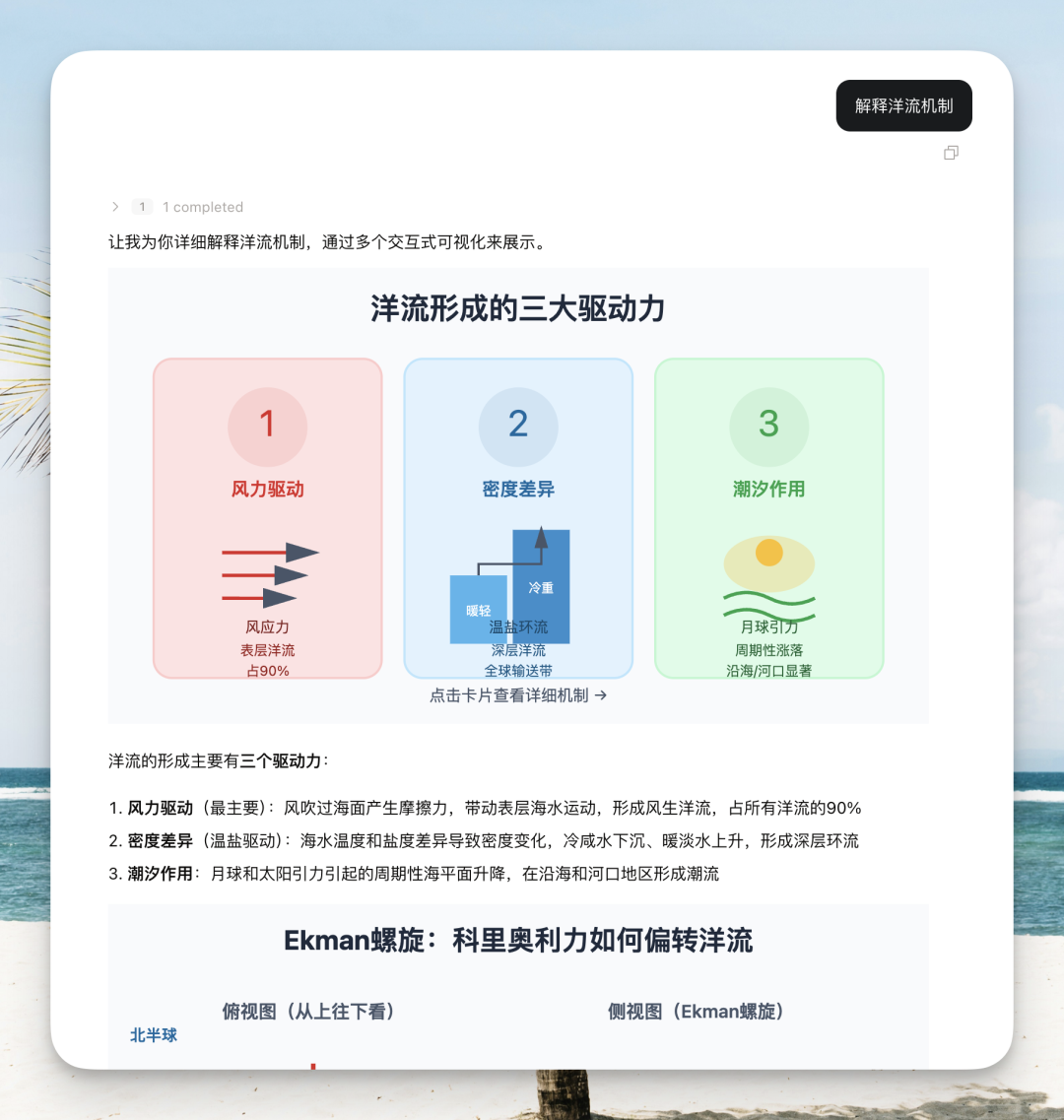

最强大的一点在于，生成的示意图与模型结合得非常紧密，并非一次性输出就结束。你可以与生成的示意图交互，要求它进行更详细的解释。例如，我让它解释季风和洋流的关系。

如果我们想了解更详细的机制，可以点击图中的“洋流机制”按钮。这会自动向模型发送一条后续指令，让它继续生成关于洋流机制的详细示意图。

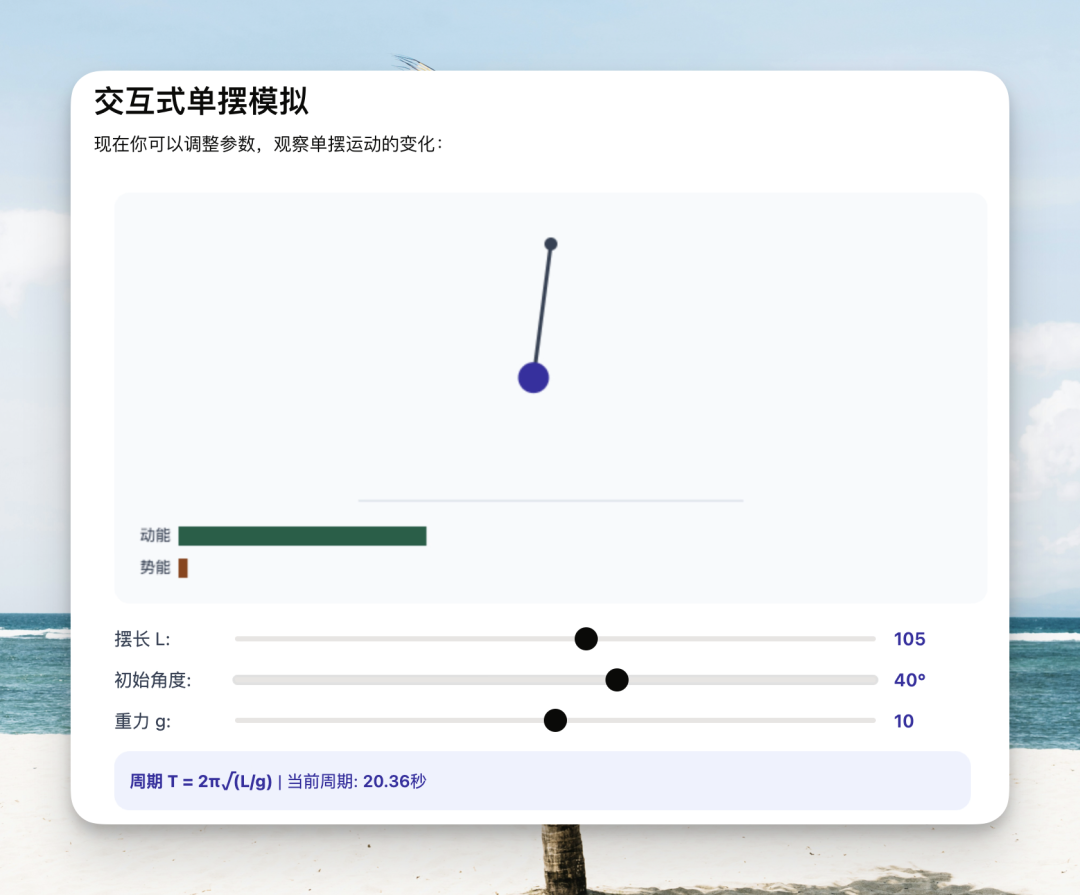

当然，我们还可以进行更复杂的交互，比如常见的物理、数学公式可视化。这对学生群体尤其有用，每个参数都可以通过滑块或输入框控制，相应的动画会立刻发生变化。

国产模型支持

在 CodePilot 中实现该功能后，并非只有 Claude 模型可以使用。经过测试，Kimi K2.5、Minimax M2.5、以及 Anthropic 的原生模型都能良好运行。个人认为，K2.5 绘制的图形甚至比 Claude Sonnet 3.5/4.6 还要美观一些，在架构分析上也相当详细。如果想体验这个功能，我推荐首选 K2.5 试试。

好了，关于模型侧的玩法就展示到这里。如果你不关心背后的实现原理，现在就可以去安装 CodePilot 愉快地玩耍了。

如何实现的

Claude 官方方案

Claude.ai 官方使用的是 tool_use 机制。模型调用一个专用的 tool 来输出结构化的 widget 内容，前端则解析 tool 调用的 input 参数进行渲染。

这个方案在 Claude.ai 自身的架构下没有问题，但直接搬到 CodePilot 就行不通，主要原因有三点：

1. SDK 限制。CodePilot 使用 Claude Agent SDK 的 preset: 'claude_code' 模式，无法注册自定义 tool。SDK 暴露的是文本增量（text delta）流，在 tool 层面无法扩展。
2. 流式体验。tool_use 的结果需要等待 input_json_delta 拼接完整后才能渲染，不支持 HTML 的增量渲染。而在代码围栏方案下，HTML 随文本流式到达，可以边生成边预览。
3. 渲染隔离。Claude.ai 使用 Shadow DOM 进行隔离。我们选择了 sandbox iframe。iframe 的隔离更彻底——它提供完全独立的 JavaScript 执行环境，可以通过 CSP 精确控制资源加载，不存在样式泄漏和脚本逃逸的风险。

CodePilot 的实现方案

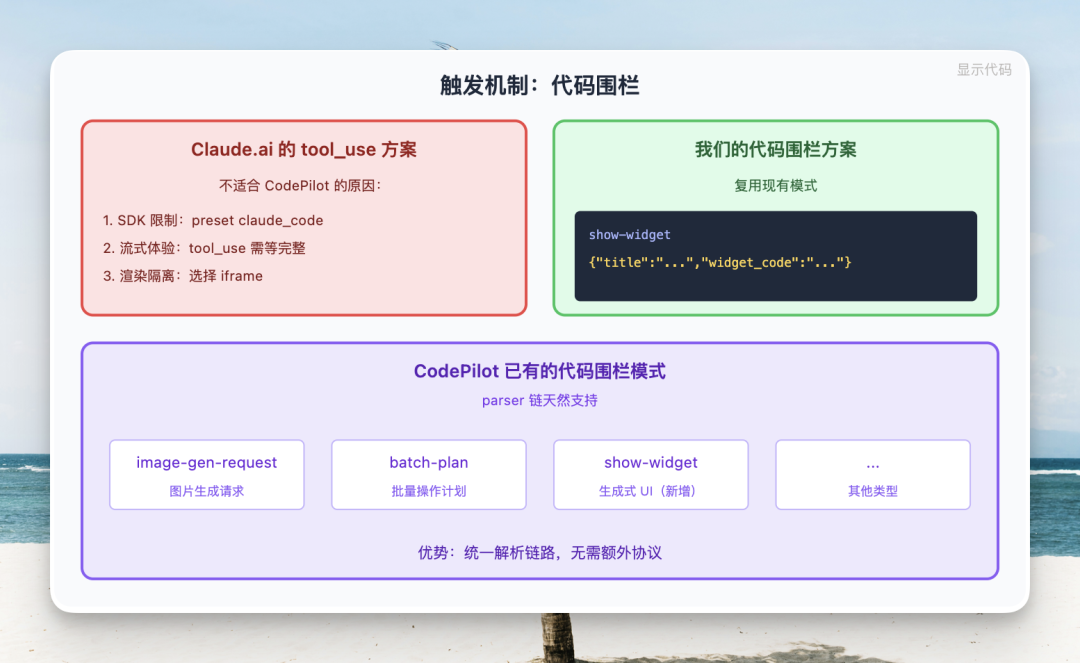

触发机制：代码围栏

模型通过输出一段特殊的 Markdown 代码围栏来触发渲染：

show-widget
{"title":"training_flow","widget_code":"<svg width=\"100%\" viewBox=\"0 0 680 400\">..."}

这种格式复用了 CodePilot 已有的代码围栏模式（如 image-gen-request、batch-plan 等），前端的解析器链路天然支持。

渲染机制：Sandbox Iframe

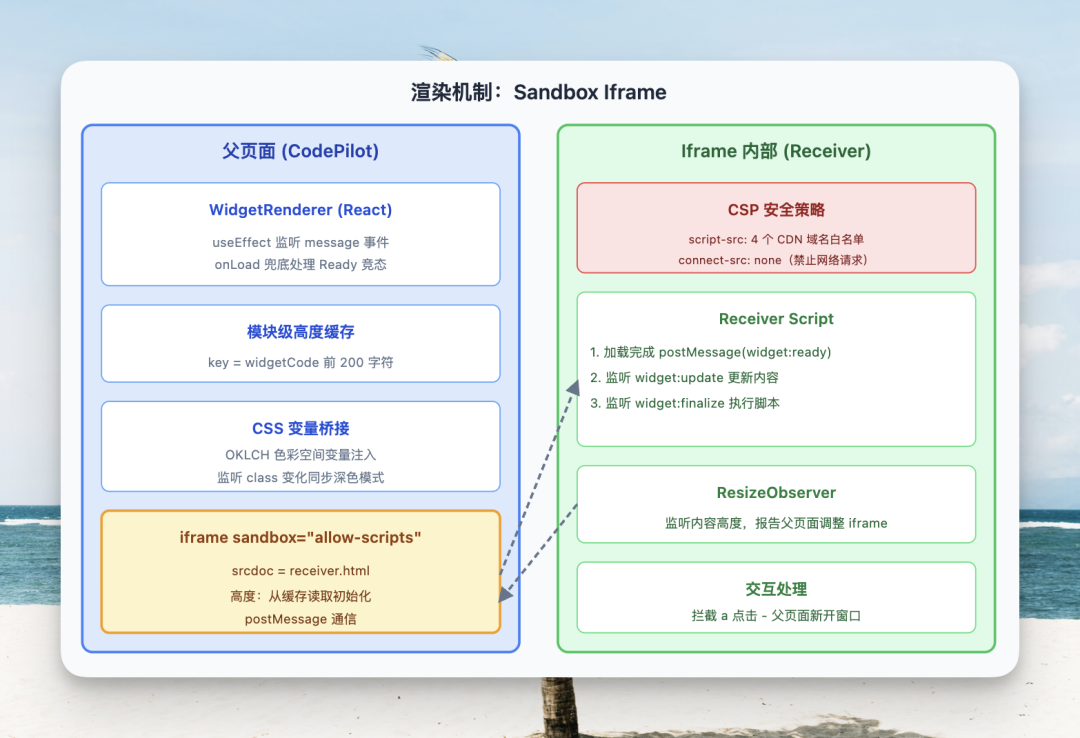

每个 widget 都渲染在一个 sandbox="allow-scripts" 的 iframe 中。iframe 的 srcdoc 是一个精心构建的 receiver 页面。

CSP（内容安全策略）严格限制，只允许来自 4 个特定 CDN 域名的外部脚本，并设置 connect-src 'none' 以禁止所有网络请求。

通过 postMessage 进行通信。流式预览阶段发送 widget:update 消息，此时不执行脚本；最终渲染时发送 widget:finalize 消息，执行所有脚本。

ResizeObserver 监听 iframe 内容的高度变化，并通过 postMessage 报告给父页面进行调整。所有 <a> 标签的点击事件被拦截，并由父页面在新窗口中打开，保证了安全性和一致性。

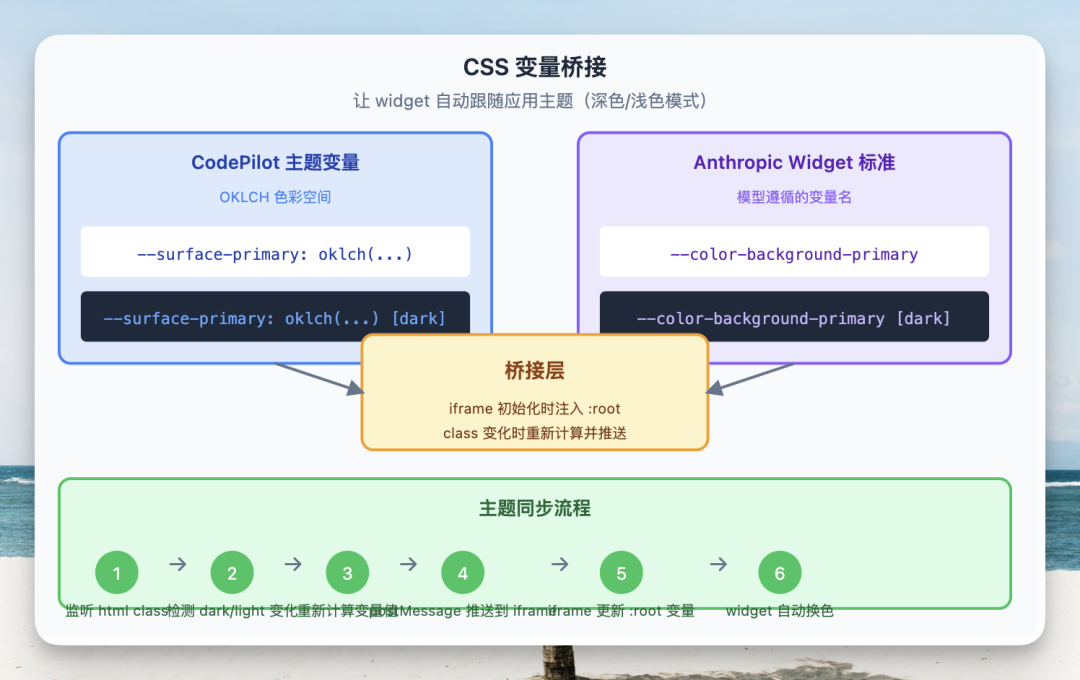

CSS 变量桥接

这是让 widget 与应用视觉完美融合的关键。CodePilot 使用基于 OKLCH 色彩空间的 CSS 变量。而 Anthropic 的 widget 设计指南使用的是 --color-background-primary 这类标准变量名。

桥接层在 iframe 初始化时，将 CodePilot 的变量值计算并注入到 iframe 的 :root 中。这样，模型按照指南编写的 CSS 就能自动适配当前应用的主题色彩。

当应用在深色/浅色模式间切换时，父页面检测到 html 的 class 变化，会重新计算变量值并推送给 iframe，实现主题的实时同步。

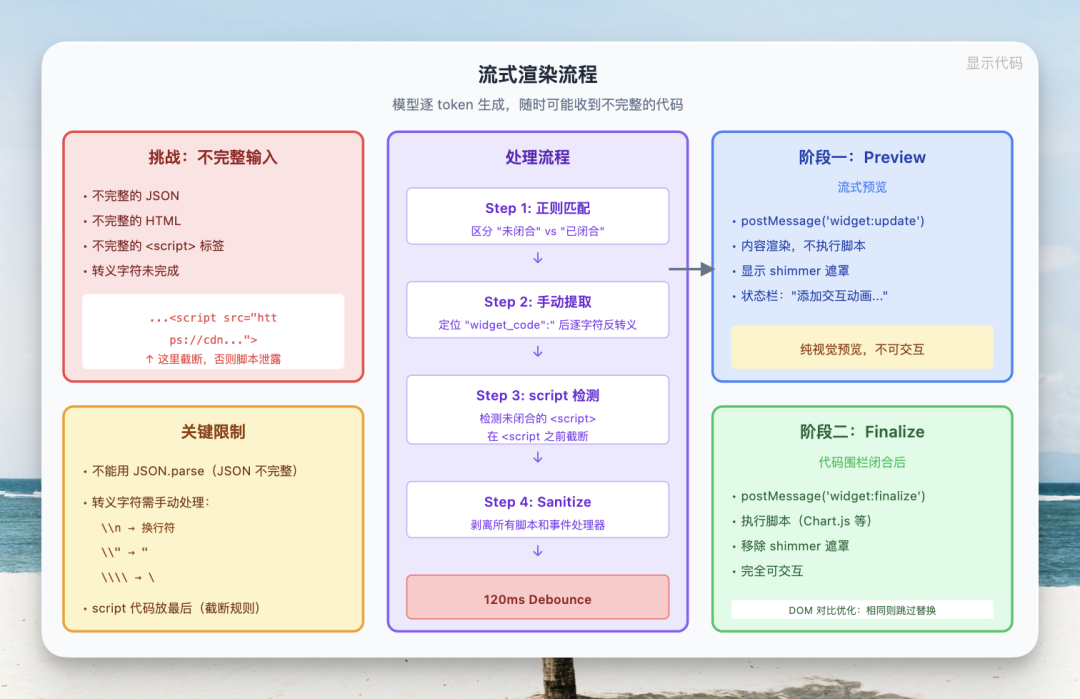

流式渲染流程

这是整个实现中最复杂的部分。模型逐 token 生成代码，这意味着在任意时刻，接收到的 widget 代码都可能是不完整的 JSON、不完整的 HTML 或不完整的 <script> 标签。

处理流程如下：

1. 正则匹配 ```show-widget，区分“未闭合”和“已闭合”状态。
2. 手动提取。定位 "widget_code":" 后面的内容，逐字符进行反转义处理。不能使用 JSON.parse，因为此时 JSON 很可能还不完整。
3. Script 检测。检测到未闭合的 <script> 标签时，在 <script 之前进行截断，避免 JavaScript 代码被当作纯文本显示出来。
4. 净化 (Sanitize)。对流式内容剥离所有脚本和事件处理器，因为预览阶段不需要交互能力。
5. 防抖 (Debounce)。使用 120ms 的防抖间隔，防止 iframe 更新过于频繁影响性能。

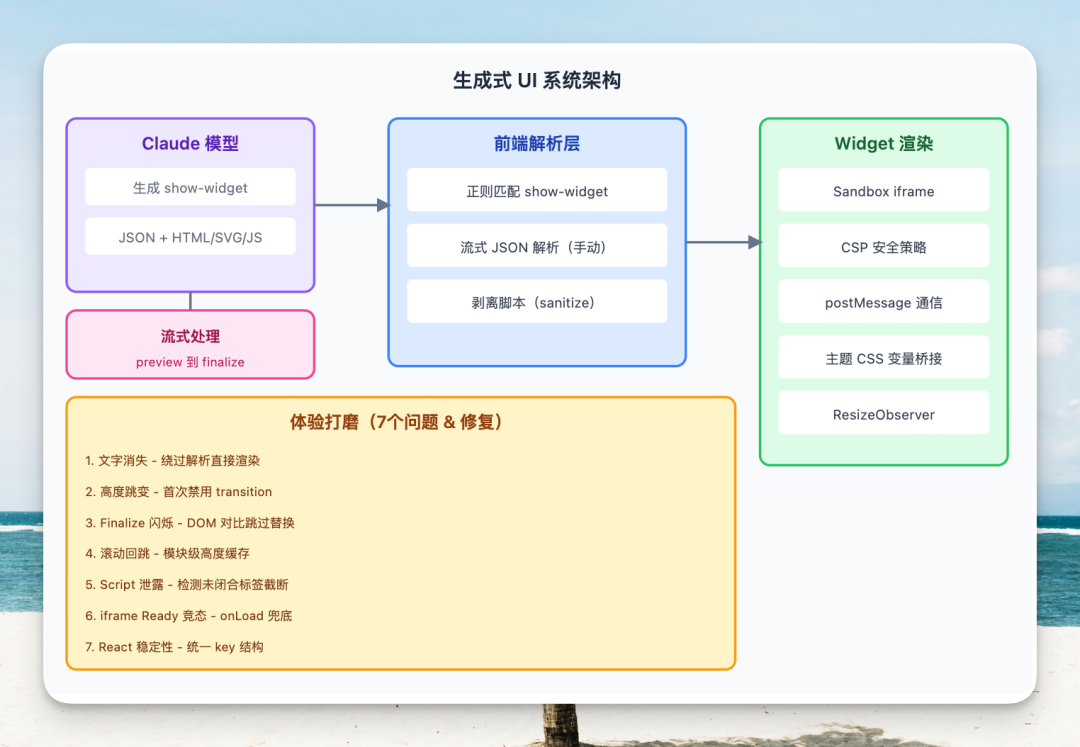

体验打磨：那些不该被注意到的细节

从代码或方案角度看或许并不复杂，真正的复杂性在于用户体验的打磨。有太多细节会影响最终感受，目标就是让用户完全注意不到生成过程中的这些“毛刺”。

这就需要在每个环节采用不同的处理方式：

1. 文字消失

   • 现象：模型先输出介绍文字（如“我来为你可视化解释...”），然后开始输出 widget 围栏。围栏一出现，前面的文字突然消失，等 widget 渲染完才回来。
   • 原因：解析函数 parseAllShowWidgets() 对纯文本返回空数组。当围栏刚出现但尚未闭合时，围栏前的文字被传入此函数，结果被丢弃。
   • 修复：检测到围栏前的文本不包含任何已完成的 widget 围栏时，直接将其渲染为普通消息，绕过解析函数。

2. 高度跳变

   • 现象：widget 渲染完成的瞬间，整个聊天区域会抖动一下。
   • 原因：iframe 初始高度为 0px。内容第一次报告实际高度（可能是 400px+）时，CSS transition 会让这个变化在 300ms 内完成，形成明显的动画跳变。
   • 修复：在首次报告高度时，临时禁用 CSS transition，让高度瞬间到位。后续的高度微调再使用平滑过渡。

3. Finalize 闪烁

   • 现象：widget 从流式预览切换到最终渲染时，内容会闪烁一下。
   • 原因：receiver iframe 在 finalize 时执行 root.innerHTML = html 整体替换 DOM。即使新旧内容完全一样（例如纯 SVG），浏览器也会触发一帧重绘。
   • 修复：finalize 时，先将新 HTML 解析到临时容器中，分离出 script 元素。比较去掉 script 后的“视觉 HTML”与当前 DOM——如果相同，则跳过 innerHTML 替换，直接追加并执行脚本。实现了纯 SVG widget 的“零重绘” finalize。

4. 滚动回跳

   • 现象：聊天正在自动滚动到底部时，突然跳回几百像素前的位置，然后再跳回来。
   • 原因：流式（streaming）结束时，StreamingMessage 组件卸载，MessageItem 组件挂载。这是两个不同的 React 组件，其内部的 WidgetRenderer 被销毁并重建。新实例的 iframe 高度从 0 开始，导致内容区高度骤降，自动滚底逻辑检测到高度变化从而触发滚动调整。
   • 修复：实现模块级的高度缓存。每当 widget 报告高度时，以 widgetCode 的前200个字符为 key 存入缓存。新的 WidgetRenderer 实例在 useState 初始化时从缓存读取高度，使 iframe 以正确的高度开始渲染，避免了从 0 到实际高度的过渡。

5. Script 代码泄露

   • 现象：使用 Chart.js 等库的 widget 加载时，聊天底部会显示一大段 JavaScript 代码。
   • 原因：模型输出的 <script> 标签在流式传输中逐字符到达。<script> 开始标签到了但 </script> 结束标签还没到时，流式净化函数剥离了开始标签，导致标签内的 JavaScript 代码变成了裸露的文本节点并被浏览器渲染。
   • 修复：在提取部分代码后，检测最后一个 <script 是否有匹配的 </script>。如果没有，就在 <script 位置截断。根据指南，script 应放在最后，截断不影响视觉内容。截断期间展示加载遮罩，并提示“正在为可视化添加交互动画”。

6. iframe Ready 竞态

   • 现象：极少数情况下，widget 完全不渲染，一直停留在 0px 高度。
   • 原因：WidgetRenderer 通过 useEffect 注册 message 事件监听。但 iframe 内的 receiver 脚本加载完成后会立刻发送 widget:ready 消息。如果 iframe 加载速度快于 React effect 执行，消息会在监听器注册前发出，导致 iframeReady 状态永远无法变为 true。
   • 修复：在 iframe 元素上添加 onLoad 回调作为兜底方案。onLoad 触发时，receiver 脚本必然已执行完毕，这是一个可靠的“就绪”信号。

7. React 组件树稳定性

   • 现象：widget 在代码围栏闭合的瞬间会闪烁一次。
   • 原因：两个问题叠加：1) 流式阶段的 partial widget 没有稳定的 React key，闭合后获得新 key 导致重新挂载；2) 加载遮罩（shimmer）使用外部 <div> 包裹，改变了组件树结构，也引发了重挂载。
   • 修复：为 partial widget 计算一个稳定的 key（基于其在最终分段数组中的预期位置），与闭合后的 key 保持一致。将 shimmer 遮罩移入 WidgetRenderer 内部，通过 prop 控制显示。确保组件树结构（<WidgetRenderer key="w-N">）始终保持不变。

写在最后

整个生成式 UI 系统，难点并不在于“让一段 HTML 在 iframe 里跑起来”——那很简单。真正的复杂性在于：如何让这个 iframe 在流式传输、React 组件生命周期切换、应用主题变化等一系列状态转换中，始终保持视觉上的稳定与流畅。

每一个“闪一下”、“跳一下”、“消失一下”的细微问题，都需要深入理解 React 的协调（Reconciliation）机制、浏览器的渲染管线以及 postMessage 的通信时序，才能找到根源并加以解决。

最终追求的效果是：用户看到模型的回复中，自然地穿插着精美的图表和示意图，仿佛它们本就该在那里一样，整个交互过程浑然天成，让技术服务于无缝的体验。欢迎在 云栈社区 的前沿板块与其他开发者继续探讨这类 React 与前端的深度实现话题。
