逆向实战：深度拆解Android对抗Frida的so库保护机制

分析对象：sub_1B924及其完整调用链
分析目标：还原代码逻辑、提取核心对抗算法、复现Shellcode、制定防御策略
分析深度：指令级/内核级
技术标签：Anti-Frida, Watchdog, Shellcode Injection, State Machine, ELF Parsing, Ptrace
说明：本文仅作为安全技术交流，如有侵权请联系删除。

1. 核心结论 (Executive Summary)

经过对提供的C伪代码进行逐行审计与静态还原，可以确认该模块是一个针对Frida框架的高级主动防御引擎。这套机制的巧妙之处在于，它没有采取传统的被动检测，而是布置了一个主动的“陷阱”。

• 核心机制：利用了Frida框架为了修复Android运行时(ART)的一个Bug而必须Hook art::ArtMethod::PrettyMethod 函数的特性，部署了一个内存完整性监控陷阱。一旦这个函数被篡改，即触发防御。
• 执行架构：
  1. 主线程 (sub_1B924)：负责环境清洗、反模拟器检测，并根据不同的Android版本适配加载ART库的策略。
  2. 监控线程 (sub_1C544)：通过 pthread_create 启动的后台“看门狗”，在一个死循环中持续扫描文件系统、内存映射和核心函数代码的完整性。
  3. 处决引擎 (sub_26334)：一个高度混淆的状态机函数。一旦监控线程发现异常（如Hook），它便动态解密一段Shellcode并执行 exit_group(0)，强制结束整个进程。
• 隐蔽性：全程无显式字符串（所有字符串均在栈上动态解密），无直接系统调用（通过Shellcode间接完成），且不会产生常规的崩溃(Crash)日志，使得追踪和调试变得极为困难。

2. 详细分析：入口与初始化 (sub_1B924)

这是整个防御逻辑的起点，代码通过一系列繁琐的操作来隐藏其真实目的。

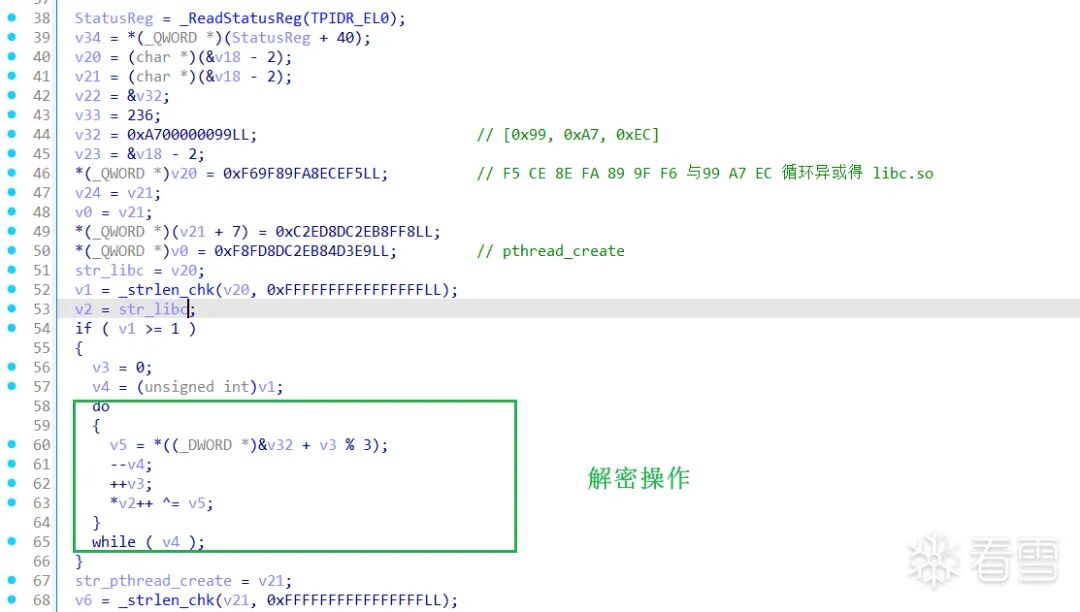

2.1 字符串解密：栈上异或 (Stack String Obfuscation)

攻击者没有将关键字符串（如库名、函数名）存储在易于分析的 .rodata 段，而是将字符串拆分为十六进制数值硬编码在代码中，并在运行时于栈上进行动态解密还原，这是一种对抗静态分析的有效手段。

• 代码定位：

  v27 = 0xA700000099LL; // 密钥低位 0x99, 高位 0xA7
  v28 = 236;           // 密钥 0xEC
  // ...
  *(_QWORD *)v15 = 0xF69F89FA8ECEF5LL; // 密文数据

• 解密算法：
  • 密钥序列 (Key): 循环使用 [0x99, 0xA7, 0xEC]。
  • 操作: Plaintext[i] = Ciphertext[i] ^ Key[i % 3]。
• 还原结果：
  • v20 (库名): "libart.so" (或 libc.so，视上下文而定，此处用于获取线程函数)。
  • v21 (函数名): "pthread_create"。

分析意义：这解释了后续v26这个函数指针的真实身份——它是用于创建监控线程的函数，而非Hook函数本身，这在一定程度上混淆了分析人员的视线。

2.2 动态加载 (Dynamic Loading)

result = dlopen(v20, 2); // 加载 libc.so/libart.so
if ( result ) {
    v25 = dlsym(v22, v21); // 获取 pthread_create 地址
    v26 = ...; // v26 保存 pthread_create 指针
}

• 目的：防止在ELF文件的Import Table（导入表）中留下pthread_create的痕迹，从而对抗静态分析工具的交叉引用分析。

2.3 环境指纹检测 (Anti-Environment)

在启动核心防御逻辑之前，代码执行了严格的环境检查，以判断是否处于分析或模拟环境。

• 配置检查 (sub_CAA8)：检查一个全局变量 dword_48810 的值是否为 248 (0xF8)。这通常用于SDK版本适配或作为某个核心功能的开关。
• 硬件黑名单 (sub_12D9C)：
  • 逻辑：读取系统属性 ro.product.model，检查其是否包含字符串 "Firefly-RK3399"。
  • 对抗意图：Firefly开发板是安全研究人员常用的低成本ARM逆向平台。代码一旦检测到运行在此类特定设备上，便会直接跳过核心的监控和注入逻辑，导致分析人员无法在目标设备上复现其恶意行为，实现“装死”以逃避检测。

3. 核心部署：陷阱安装 (sub_1CEF8)

此函数负责定位具体的攻击目标（即art::ArtMethod::PrettyMethod函数），并启动“看门狗”监控线程。它是连接初始化模块与持续监控模块的桥梁。

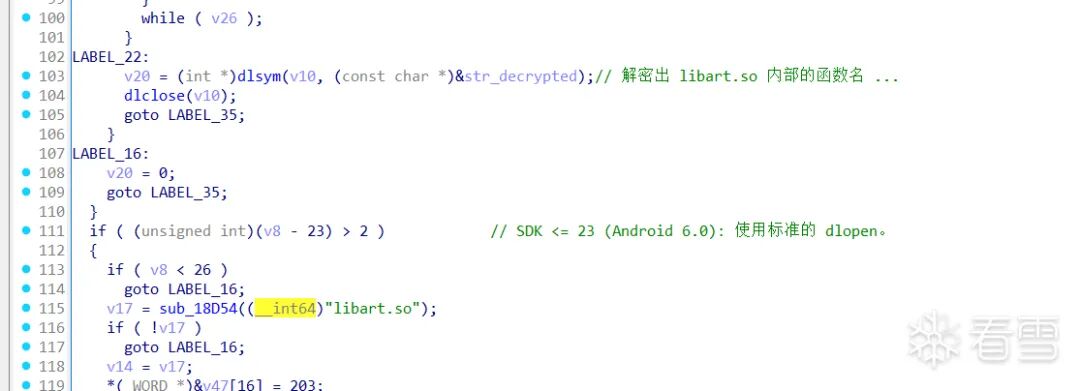

3.1 绕过 Android 7.0+ 命名空间限制

Android 7.0 (SDK 24) 及以上版本引入了Linker Namespace机制，禁止应用程序直接使用 dlopen 加载系统私有库（如 libart.so）。

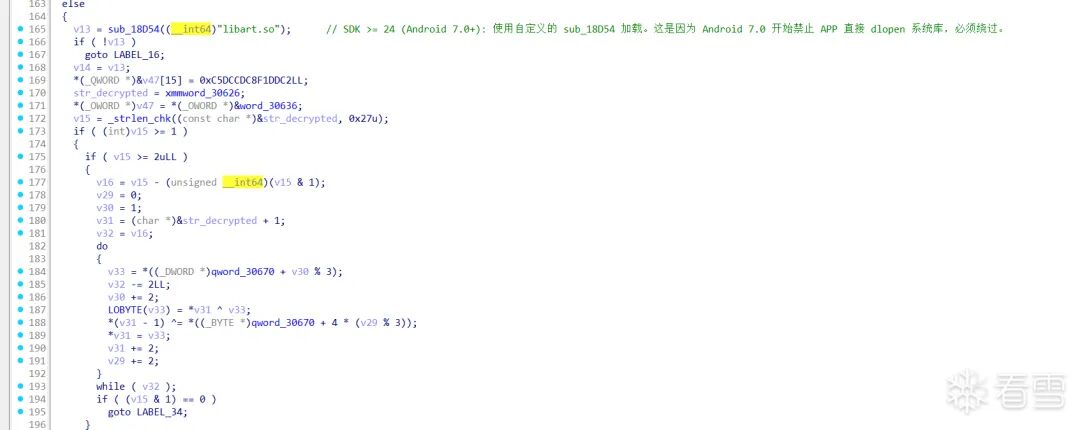

• 代码逻辑：
  1. 检查当前设备的SDK版本 (*off_47FB8)。
  2. 若 SDK >= 24，则调用自定义函数 sub_18D54("libart.so")。
• sub_18D54 原理：这是一个手动ELF加载器。它通过读取 /proc/self/maps 文件来定位libart.so在内存中的基址，然后手动解析ELF Header、Program Header和Dynamic Segment，从而在不通过系统Linker的情况下查找所需符号地址。这是一种绕过Android系统限制的经典手法。

3.2 锁定“诱饵” (Targeting PrettyMethod)

• 符号解密：函数内部再次使用异或解密技术，还原出一个C++修饰名(Mangled Name)：_ZN3art9ArtMethod12PrettyMethodEb。
• 符号含义：这对应ART运行时中的 art::ArtMethod::PrettyMethod(bool) 函数。

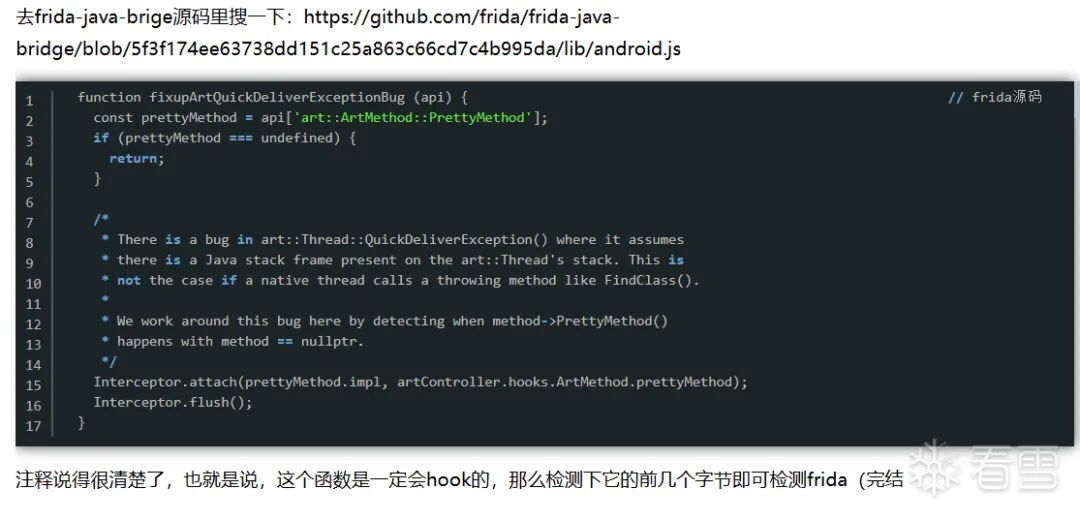

• 为什么选它？

  1. Frida的 frida-java-bridge 组件源码中包含一个函数 fixupArtQuickDeliverExceptionBug。
  2. 为了修复Native线程调用Java方法抛出异常时可能发生的崩溃，Frida必须Hook这个 PrettyMethod 函数。
• 结论：攻击者巧妙地利用了Frida框架的“刚需”，将 PrettyMethod 设置为一个无法回避的陷阱。任何试图使用Frida进行动态分析的尝试，都会自动触发这个陷阱。

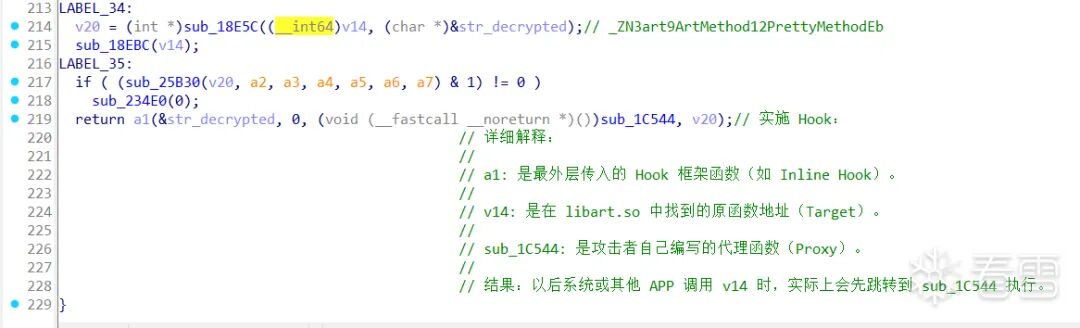

3.3 启动监控线程

// a1: pthread_create (由上层传入)
// sub_1C544: 线程执行体 (看门狗)
// v20: PrettyMethod 的内存地址 (作为参数传递)
return a1(&thread_id, 0, sub_1C544, v20);

至此，监控线程被创建，并将PrettyMethod函数的地址作为参数传入，为后续的持续校验做好准备。

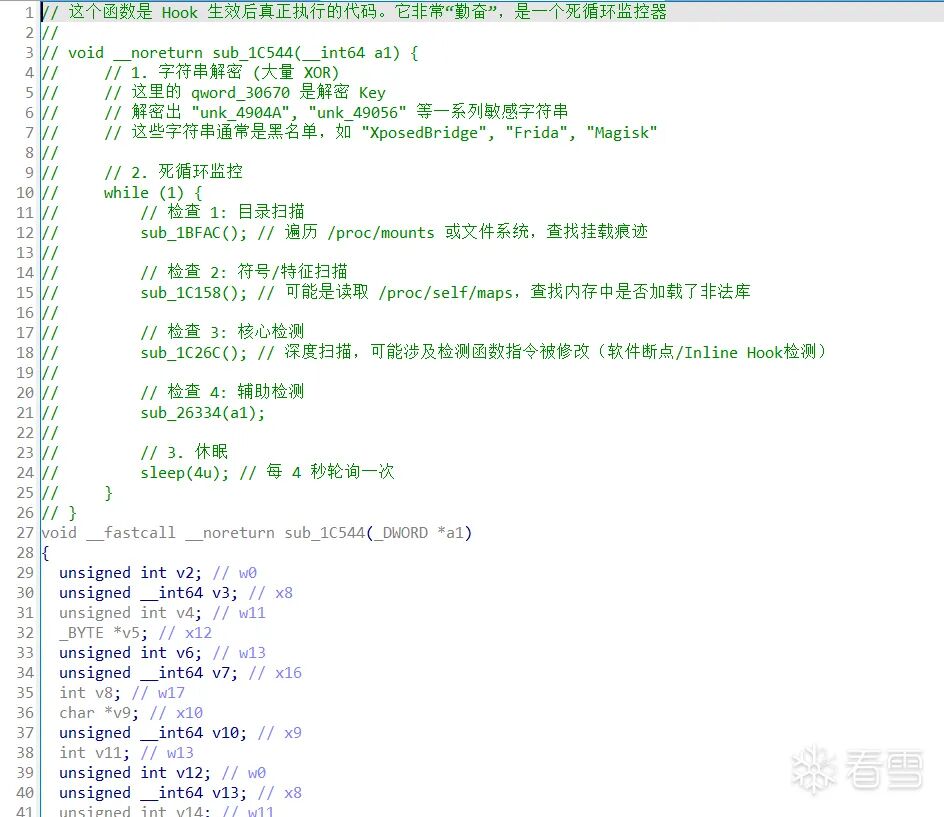

4. 终极监控：看门狗线程 (sub_1C544)

这是一个被标记为 __noreturn 的死循环函数，作为后台常驻的“哨兵”，负责全方位的环境安全扫描。

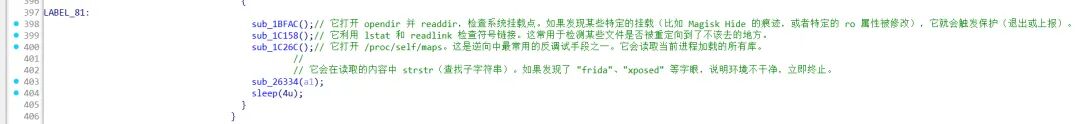

4.1 扫描逻辑详解

• 初始化：首先解密出一系列安全工具和框架的黑名单字符串，例如 "Xposed"、"Frida"、"Magisk" 等。
• 循环体 (while(1))：
  1. sub_1BFAC (挂载点检查)：遍历 /proc/mounts 文件，查找Magisk Hide等Root隐藏工具可能留下的异常挂载痕迹（如 core/mirror、特定的tmpfs挂载）。
  2. sub_1C158 (符号链接检查)：检查 /system/bin 等关键目录下的文件是否被符号链接重定向，这是另一种常见的Root隐藏手段。
  3. sub_1C26C (内存映射检查)：读取 /proc/self/maps，这是进程的内存布局图。查找其中是否加载了 frida-agent.so、io.swag.xposed.bridge 等已知的动态分析模块。这属于典型的特征码检测。
  4. sub_26334(a1) (核心完整性校验)：这是最致命的一步。它接收传入的 PrettyMethod 函数地址 (a1)，检查该地址处的函数头部指令是否被篡改（例如，是否被Inline Hook）。
  5. 休眠：调用 sleep(4)，使线程休眠4秒，然后继续下一轮扫描，以此实现低功耗的持续监控。

5. 黑盒揭秘：处决引擎 (sub_26334)

这是整个防御体系中最坚固、最隐蔽的部分。它通过状态机混淆控制流，并最终通过动态生成与执行的Shellcode来完成“处决”。

5.1 状态机检测逻辑

函数内部维护一个状态变量 v4，其初始值为 293539132。整个函数的执行路径由这个状态值决定。

• 检测阶段：
  1. 读取 PrettyMethod 函数头部的前4字节机器码。
  2. 比对特征值：1476395088 (十六进制：0x58000050)。
     • 特征含义：0x58000050 对应ARM64指令 LDR X16, #8。这正是许多Inline Hook框架（包括Frida的某些模式）中Trampoline（蹦床）代码的标准起手式——先将跳转目标地址加载到X16寄存器，然后通过 BR X16 跳转。
  3. 分支判定：
     • 如果匹配到该特征（发现Hook），则将状态跳转至 887579370 (处决状态)。
     • 如果未匹配，则跳转至安全退出路径。

5.2 Shellcode 静态还原实战 (Step-by-Step)

当状态机判定进入“处决状态”后，代码会动态解密并执行一段Shellcode。以下是其完整的静态还原过程。

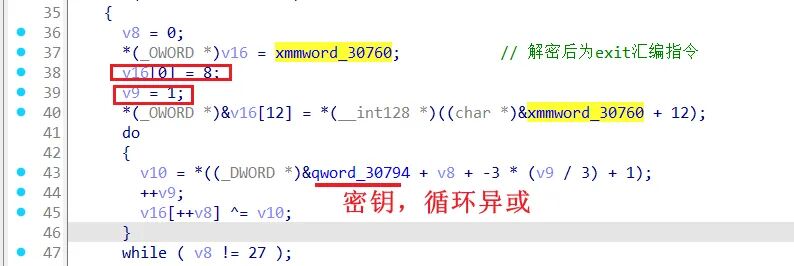

步骤 A: 提取密钥

代码逻辑：v10 = *((_DWORD *)&qword_30794 + v8 + -3 * (v9 / 3) + 1);

• 基址：0x30794
• 内存值：0x99, 0xA7, 0xA9, ...
• 推导出的密钥序列：[0xA7, 0xA9, 0x99] (循环使用)

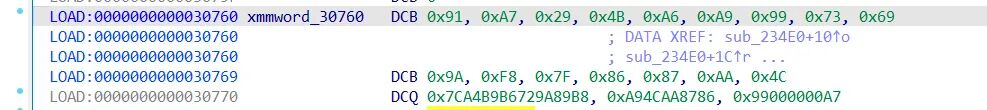

步骤 B: 数据解密

源数据位于 xmmword_30760。代码首先将其首字节强制设置为 0x08，然后使用上述密钥进行循环异或解密。

Index	原始字节	Key	运算 (XOR)	结果 (Hex)
0	0x08	-	Set to 0x08	08
1	0xA7	0xA7	A7 ^ A7	00
2	0x29	0xA9	29 ^ A9	80
3	0x4B	0x99	4B ^ 99	D2
4	0xA6	0xA7	A6 ^ A7	01
5	0xA9	0xA9	A9 ^ A9	00
...	...	...	...	...

经过27轮循环后，得到解密后的原始字节流。

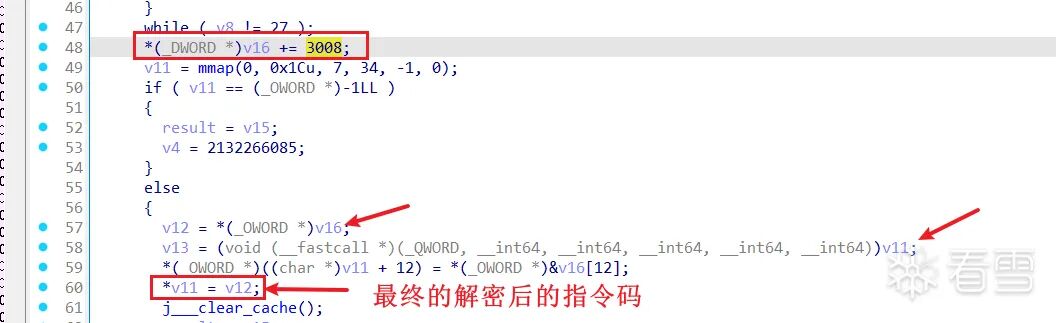

步骤 C: 最终修正 (The Final Trick)

代码执行：*(_DWORD *)v16 += 3008; (对前4字节进行整数加法)。

• 前4字节 (Little Endian): 0xD2800008
• 加数: 3008 (0xBC0)
• 运算: 0xD2800008 + 0x00000BC0 = 0xD2800BC8
• 修正后前4字节: C8 0B 80 D2

步骤 D: 最终载荷 (The Payload)
将修正后的完整字节流解释为ARM64汇编指令：

Hex (指令)	汇编指令	含义
C8 0B 80 D2	MOV X8, #94	将系统调用号 94 放入X8寄存器。在ARM64 Linux中，94对应 __NR_exit_group。
01 00 00 D4	SVC #0	触发系统调用（陷入内核），执行 exit_group(0)，强制结束整个进程组。
C0 03 5F D6	RET	返回指令。由于上一条指令已导致进程退出，此处为不可达代码。

5.3 处决机制详解

• 行为：mmap分配一块可读、可写、可执行(RWX)的内存 -> 将解密并修正后的Shellcode写入该内存 -> 调用 __clear_cache 清除CPU指令缓存以确保新代码生效 -> 跳转到该内存地址执行Shellcode。
• 效果：调用 exit_group(0)。
• 杀伤力：exit_group() 比 exit() 更底层、更彻底。它会立即杀死当前进程组中的所有线程。由于没有抛出任何Java或Native异常，Frida等工具甚至来不及捕获进程分离(Detaching)事件，被保护的应用程序就会“瞬间”从系统中消失，不留痕迹。

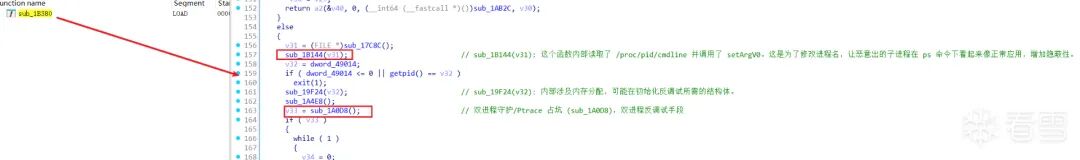

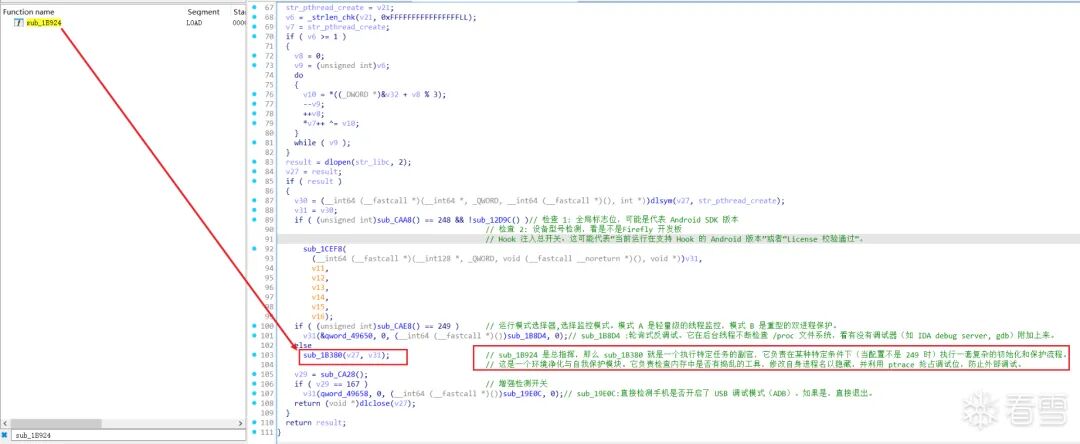

6. 辅助防御体系 (sub_1B380)

如果根据环境检测（如2.3节），配置不允许启动主动Hook和监控（状态码非249），程序则会进入一套备用的静态防御模式。

1. 进程伪装 (sub_1B144)：
   • 读取 /proc/self/cmdline 获取原始进程名。
   • 使用 prctl(PR_SET_NAME) 系统调用和可能的Java反射方法修改进程名。
   • 目的：在 ps、top 等系统命令的进程列表中，将自己伪装成某个合法的系统进程（如com.android.phone），增加被分析人员发现和手动终止的难度。
2. 双进程反调试 (sub_1A0D8)：
   • 利用 fork() 系统调用创建一个子进程。
   • 子进程对父进程执行 ptrace(PTRACE_ATTACH)，抢占调试端口。
   • 目的：这是一种经典的“父子进程互锁”反调试技术。当外部调试器（如IDA Pro、GDB）试图通过 ptrace 附加(Attach)到目标进程时，会发现该进程已被其自身的子进程调试，导致附加操作因 EPERM（权限不足）或 EBUSY（资源忙）而失败。

7. 总结与防御绕过建议 (Bypass)

7.1 针对此防御体系的Bypass方案

面对这种“主动监控 + 瞬时自毁”的复杂架构，最有效的绕过思路不是硬碰硬，而是使其监控机制失效。

1. 方案A (推荐)：沉默看门狗
   • 操作：在 sub_1CEF8 函数调用 pthread_create 之前或之时进行拦截。
   • 逻辑：Hook pthread_create 函数，检查其传入的线程执行体地址。如果该地址匹配 sub_1C544（看门狗函数），则将其替换为一个空函数(NOP函数)或直接返回成功而不创建线程。
   • 效果：“看门狗”线程根本不会被创建，或者创建后什么都不做，所有后续的扫描和自毁逻辑都不会被执行。
2. 方案B (进阶)：欺骗校验逻辑
   • 操作：Hook内存读取相关函数或系统调用（如针对 sub_26334 中对 PrettyMethod 地址的读取操作）。
   • 逻辑：当处决引擎尝试读取 PrettyMethod 函数头部的指令时，返回其原始的、未被Hook的指令字节流，而不是被Frida修改后的跳转指令。
   • 效果：完整性校验永远返回“安全”状态，看门狗不会触发自毁流程。
3. 方案C (硬核)：阻断自杀指令
   • 操作：在Shellcode执行路径上进行拦截。
   • 逻辑：监控 mmap 调用（申请28字节大小、RWX权限是一个强特征），并在Shellcode写入后将其关键指令（如SVC #0）修改为NOP；或者直接Patch sub_26334 函数中的状态机跳转逻辑，使其永远无法进入“处决状态”。
   • 效果：即便检测到Hook，自毁代码也无法成功执行。

希望这篇深入的逆向分析能帮助你理解现代Android应用保护中复杂的对抗技术。这类Android系统级别的攻防演练，对于安全研究人员深入理解底层机制至关重要。更多关于移动安全、ELF加载器原理及Hook技术的实践讨论，欢迎在云栈社区与大家交流。
