电容降压电路解析：原理、设计、选型与安全应用指南

电容降压是一种利用电容器的容抗特性来实现交流电降压的经典电路。它结构简单、成本低廉，在小功率非隔离供电领域（如LED指示灯、小家电控制板）中应用广泛。然而，其非隔离特性也带来了特定的安全风险。本文将结合五张核心示意图，系统性地解析电容降压的工作原理、典型电路、设计要点以及至关重要的安全规范。

电容降压的基本原理

电容降压的本质，是利用电容器在交流电路中的容抗来实现分压。与电阻分压会发热损耗能量不同，理想电容器的容抗不消耗有功功率，因此理论上效率更高。其核心公式为容抗 Xc = 1/(2πfC)，其中 f 是交流电频率（如50Hz），C 是电容容量。

当电容器串联在交流回路中时，其两端的电压 Uc 与容抗 Xc 成正比，关系类似电阻分压。因此，通过选择合适的电容 C1，可以“分走”市电（如220V AC）的大部分电压，使剩余电压达到后级电路所需的较低水平。

从上图可以看出典型结构：220V交流电经降压电容 C1 和泄放电阻 R1 降压后，再通过桥式整流器转换为直流，最后由滤波电容 C2 平滑后输出。必须牢记：此电路输出端与市电火线/零线之间没有隔离变压器，因此整个电路带电，存在触电风险。

典型电路结构及其优缺点

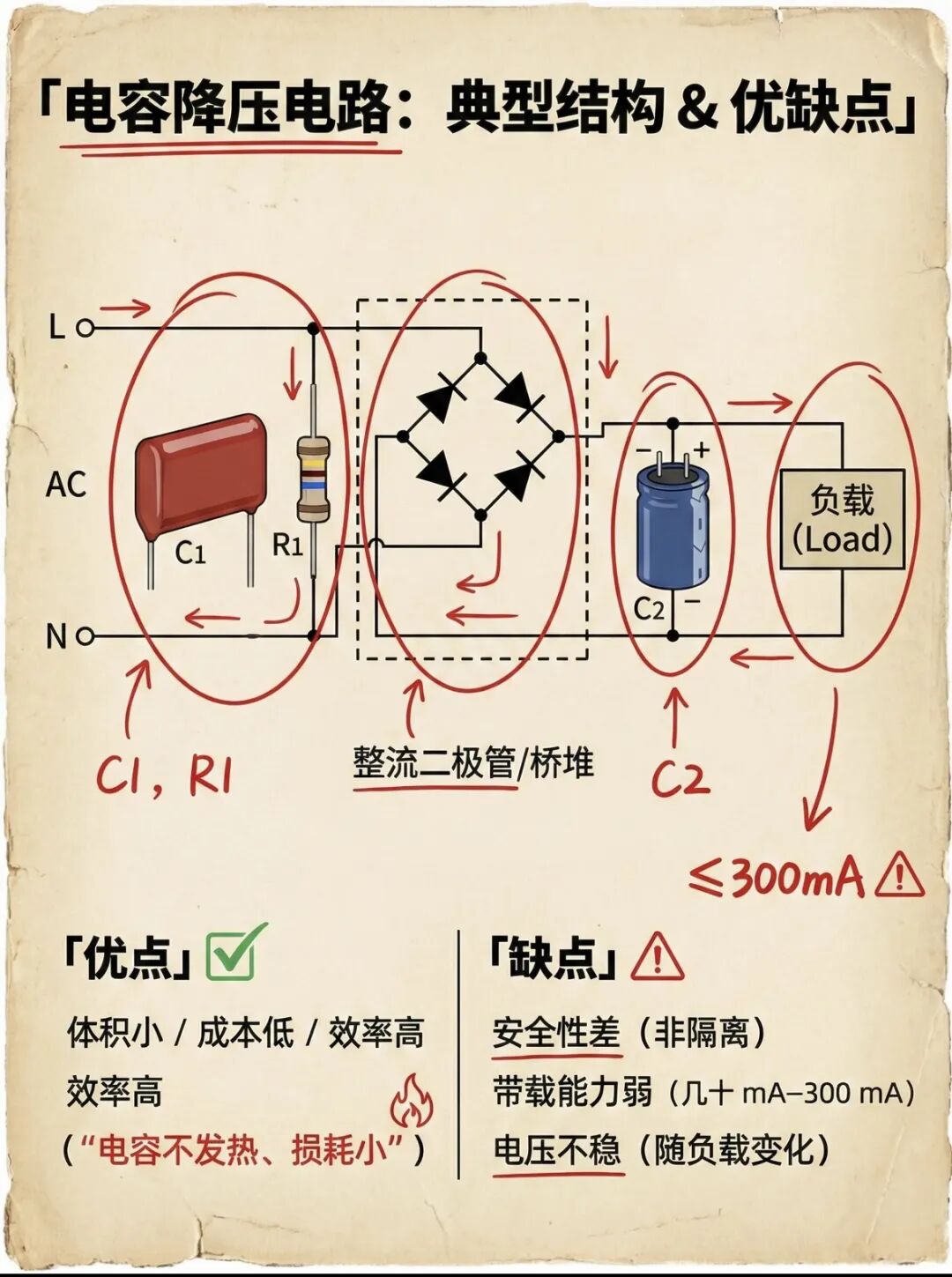

一个完整的电容降压电路通常包含降压、整流、滤波，有时还会加入稳压环节。下图展示了一个典型的手绘风格电路图。

电路构成：

• 降压单元：核心是电容 C1 和与之并联的泄放电阻 R1。C1 决定输出电流能力，R1 用于在断电后释放 C1 上存储的电荷，防止触电。
• 整流单元：通常采用四个二极管组成的全桥整流，将交流变为脉动直流。
• 滤波单元：电解电容 C2 用于平滑整流后的电压纹波。
• 负载：最终的用电设备。

主要优点：

• 体积小、成本低：无需笨重昂贵的工频变压器。
• 效率较高：电容自身不发热，能量损耗主要在整流管和后续电路上。

显著缺点：

• 安全性差：电路非隔离，人体直接接触有触电危险。
• 带载能力弱：输出电流通常限制在几十到300mA以内。
• 电压稳定性差：输出电压随负载变化明显，轻载时电压可能飙升。

具体应用实例：插排指示灯电路

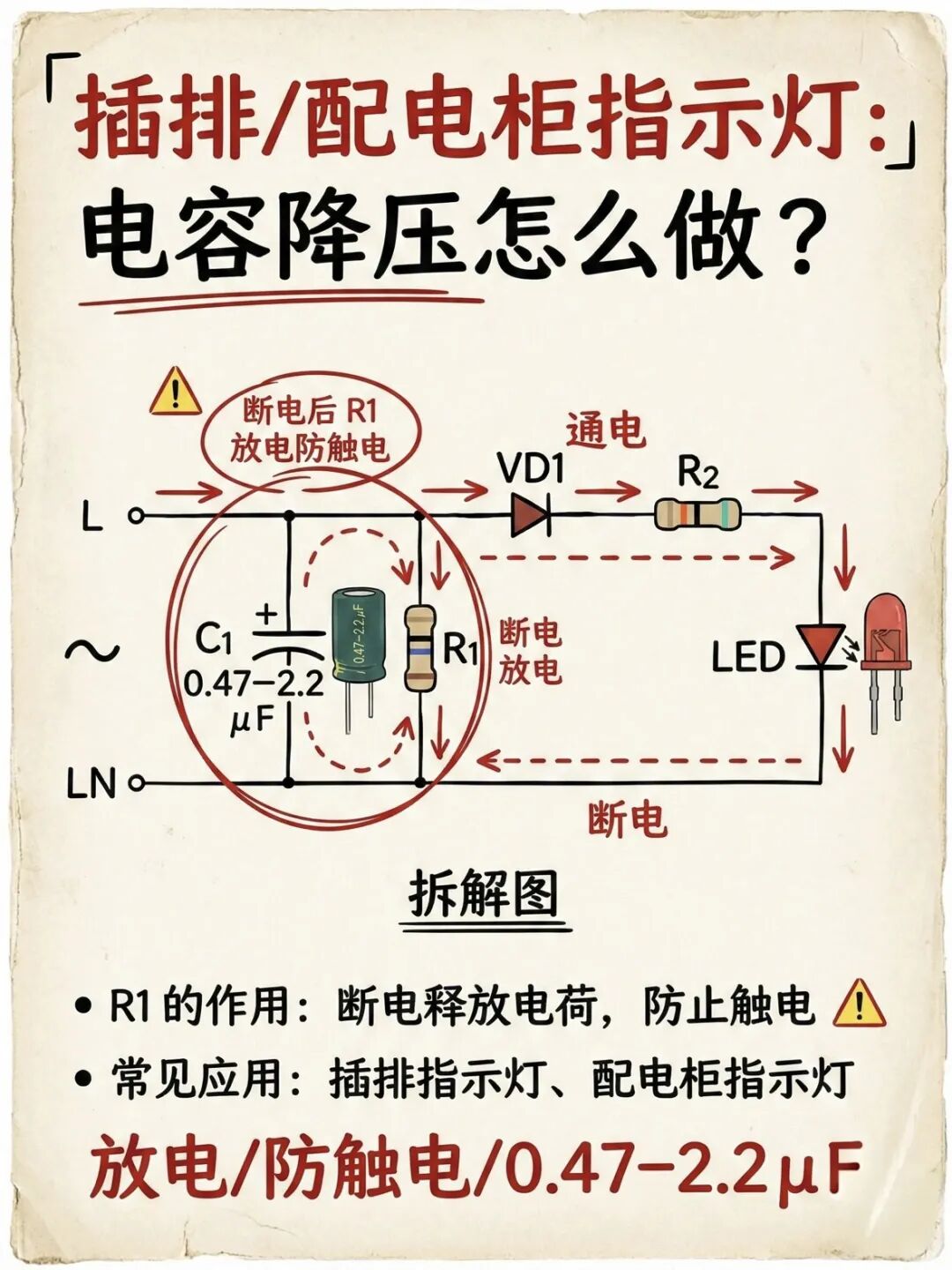

让我们看一个具体的、生活中常见的应用——插排或配电柜上的电源指示灯。这类电路通常采用更简单的半波整流方案。

在这个电路中：

• C1 是降压电容，容量一般在0.47μF到2.2μF之间，具体取决于LED所需电流。
• R1 是关键的安全元件。当拔掉插头后，C1 两端可能残留高压。R1（通常为兆欧级）为其提供放电通路，防止维修或触摸时触电。这部分关于放电回路的分析与离散数学中逻辑状态的分析有异曲同工之妙，都是对系统稳态到非稳态转换过程的研究。
• VD1 是整流二极管，实现半波整流。
• R2 是LED的限流电阻。
• 红色箭头清晰地标明了断电后电荷通过 R1 释放的路径。

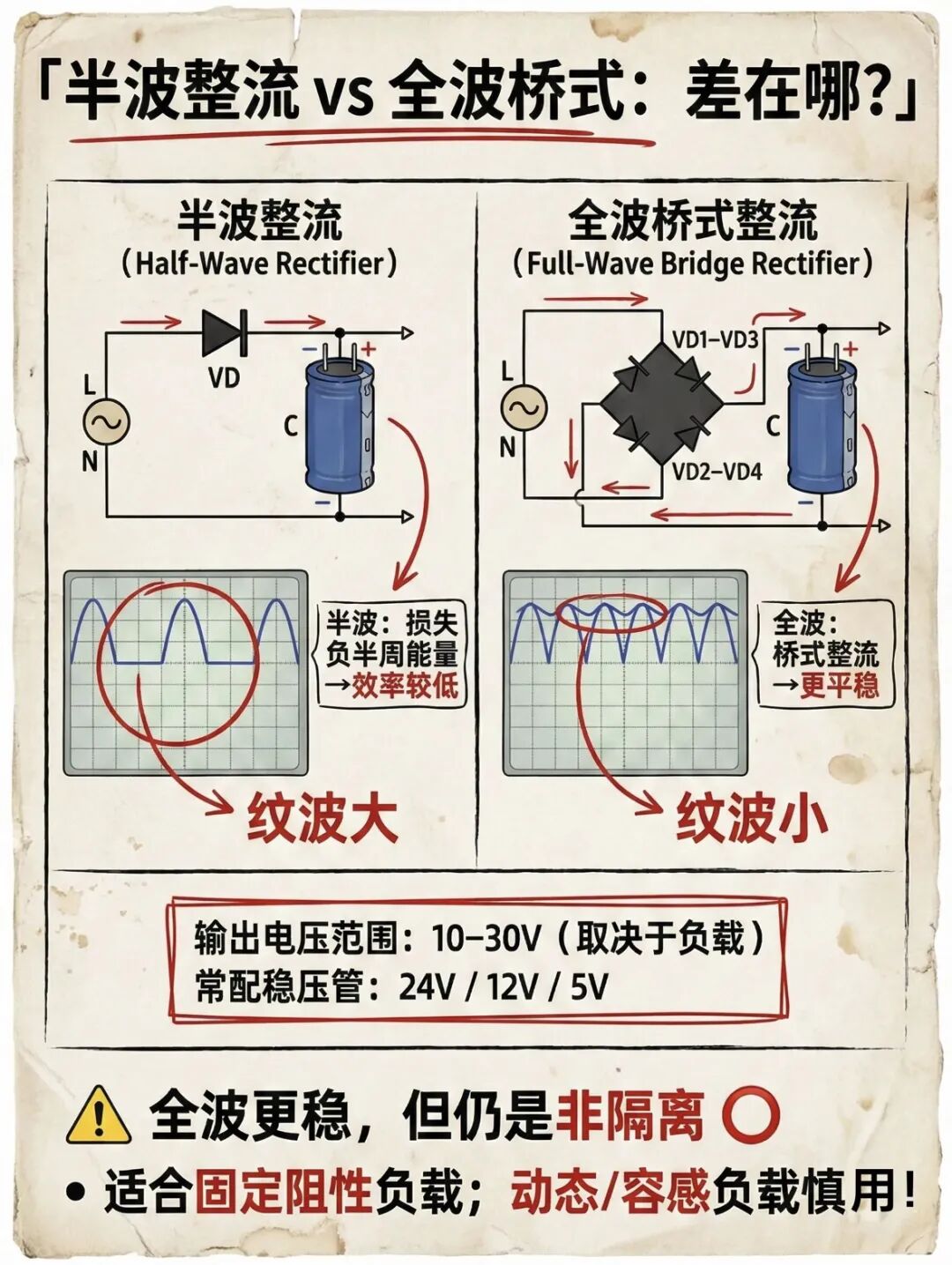

整流方式对比：半波 vs. 全波

电容降压电路可以采用半波整流或全波整流，两者在性能和复杂度上有所区别。

半波整流：

• 结构：仅使用一个二极管。
• 原理：只利用交流电的正半周（或负半周），负半周被截止。
• 特点：电路最简单，成本最低。但纹波电压大，效率较低，且对电容 C1 有反压要求（需使用无极性电容）。

全波桥式整流：

• 结构：使用四个二极管组成电桥。
• 原理：将交流电的正、负半周都转换为同一方向的脉动直流。
• 特点：输出纹波更小，电压更平滑，效率相对更高，是更常用的选择。无论采用哪种整流，输出都是非隔离的。

选型建议：对于LED指示灯等对效率、纹波要求不高的场合，可以用半波整流以节省成本。对于给芯片供电等需要较稳定电压的场合，应优先选用全波整流。

选型速查与安全设计规范

设计和应用电容降压电路时，元件选型和安全考量必须放在首位。

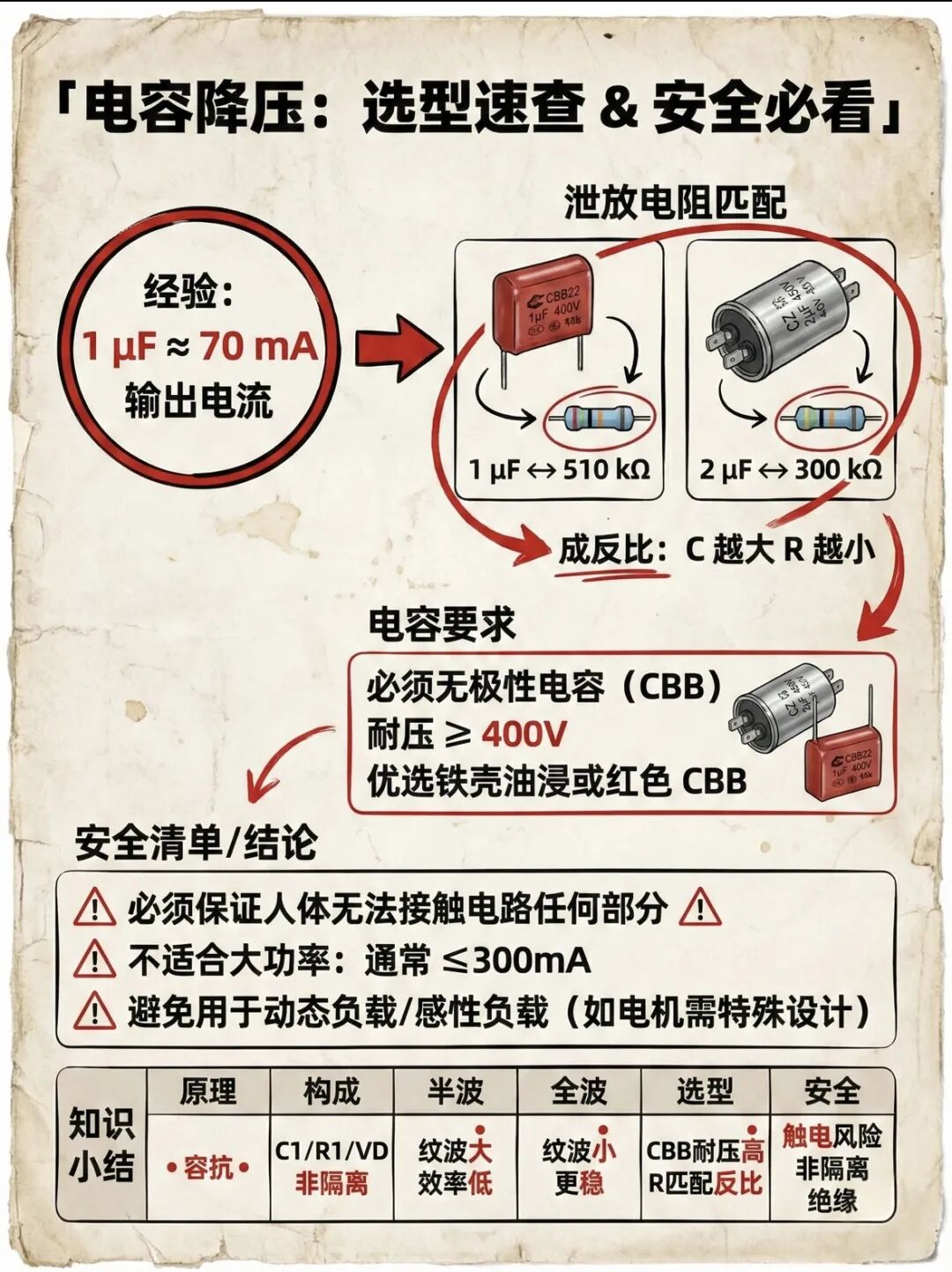

核心元件选型经验公式

1. 电容容量估算：

   • 一个广泛使用的经验公式是：1μF 的降压电容约能提供 70mA 的输出电流。
   • 例如，若需要约140mA电流，则可选用 2μF 的电容。这只是估算，实际电流受输入电压、负载等因素影响。

2. 泄放电阻匹配：

   • 泄放电阻 R1 的阻值与电容 C1 的容量大致成反比关系，以确保合适的放电时间常数。
   • 参考匹配：1μF 对应约 510kΩ，2μF 对应约 300kΩ。阻值太小会增加待机功耗，太大则放电过慢。

3. 电容要求：

   • 类型：必须使用无极性的交流电容，如CBB（聚丙烯）电容。
   • 耐压：由于直接接220V交流，其峰值电压超过310V，因此必须选用耐压 AC 400V 或 DC 630V 及以上的电容。
   • 品质：优先选用金属壳油浸电容或高品质的红色CBB电容，确保长期可靠性。

安全清单与设计禁忌

⚠️ 安全是重中之重，务必遵守以下条款：

• 绝对禁止人体接触：整个电路板必须完全密封绝缘，确保在任何情况下用户都无法接触到电路的任何部分。
• 功率限制：仅适用于小功率场合，输出电流通常不超过300mA。不可用于驱动电机、继电器等感性负载或冲击性负载，除非经过特殊设计（如加入缓冲电路）。
• 负载类型：最适合固定的阻性负载（如电阻、LED）。对于动态变化的负载或容性、感性负载，输出电压会剧烈波动，可能损坏后续电路。
• 测试警告：带电测量时务必使用隔离变压器，并严格遵守高压操作规范。

总结与延伸学习

电容降压电路是电子工程中一个非常经典的“小而美”的设计，它巧妙地运用了基础元件的物理特性来实现功能。掌握它，不仅意味着学会了一种电路，更是对交流电路、容抗、整流滤波等计算机基础概念的深刻理解。

然而，“非隔离”是其无法绕开的阿喀琉斯之踵，这要求设计者必须将安全思维刻入骨髓。在决定采用此方案前，务必反复评估应用场景的安全性是否可控。

如果你想更深入地理解电路背后的数学原理、信号系统或探索更多安全的电源设计方案，可以前往云栈社区的硬件与嵌入式板块，那里有大量相关的技术讨论、项目分享和开源资料，能与众多开发者一同交流进步。记住，理论结合实践，安全不忘于心，才是硬件设计的正确道路。
