拆解威克士WA3055大脚板电池：三星25R电芯与BQ3055 BMS构成怎样的耐用电源？

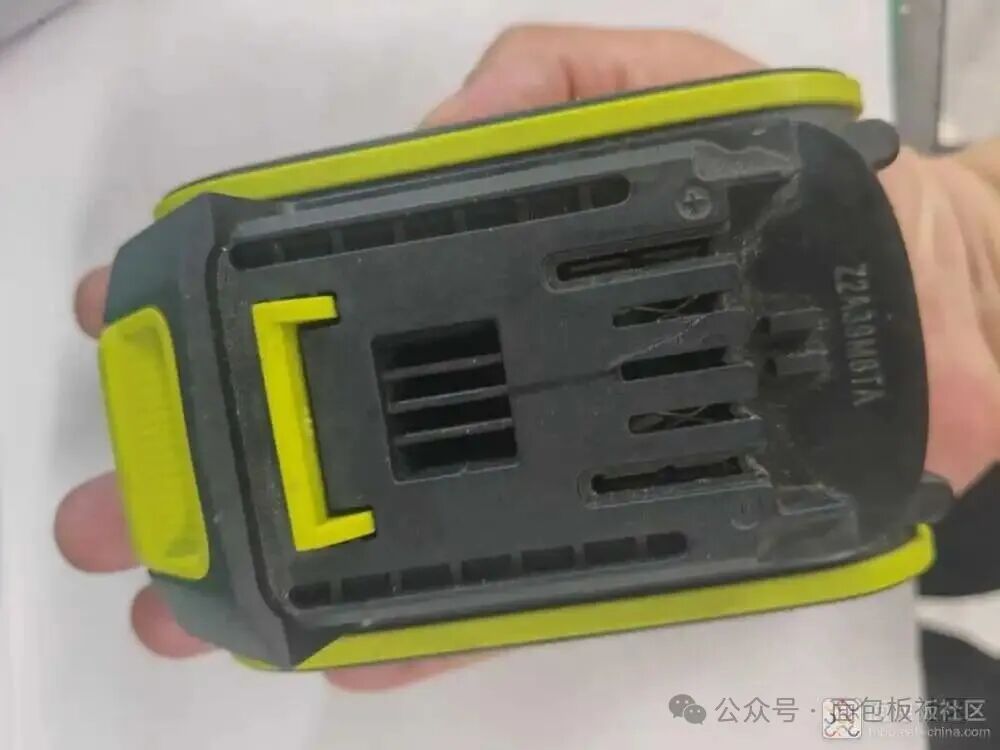

威克士（WORX）大脚板电池包 WA3055，放在成年男子手中可看出，大小基本相当于手掌面积。

威克士（WORX）作为全球知名的工具品牌，其电动工具、园艺工具及家用工具产品一直以来备受好评。本次我们拿到一款威克士的 WA3055 电池包，其标称容量为 5.0Ah，电压 20V，可为电钻、电刷等多种电动工具供电，以强悍的动力和便捷性著称。

这款电池包的核心在于其内置的 10 节 18650 动力型电芯，采用 2 并 5 串的连接方式。电芯来自三星（SAMSUNG），具体型号为 INR18650-25R，单节标称容量 2500mAh，电压 3.6V。

将镜头拉近，可以清晰地看到电芯上的 SAMSUNG 标识。采用知名品牌的原厂电芯，无疑是产品安全与性能的重要保障，能让用户更加放心地使用。

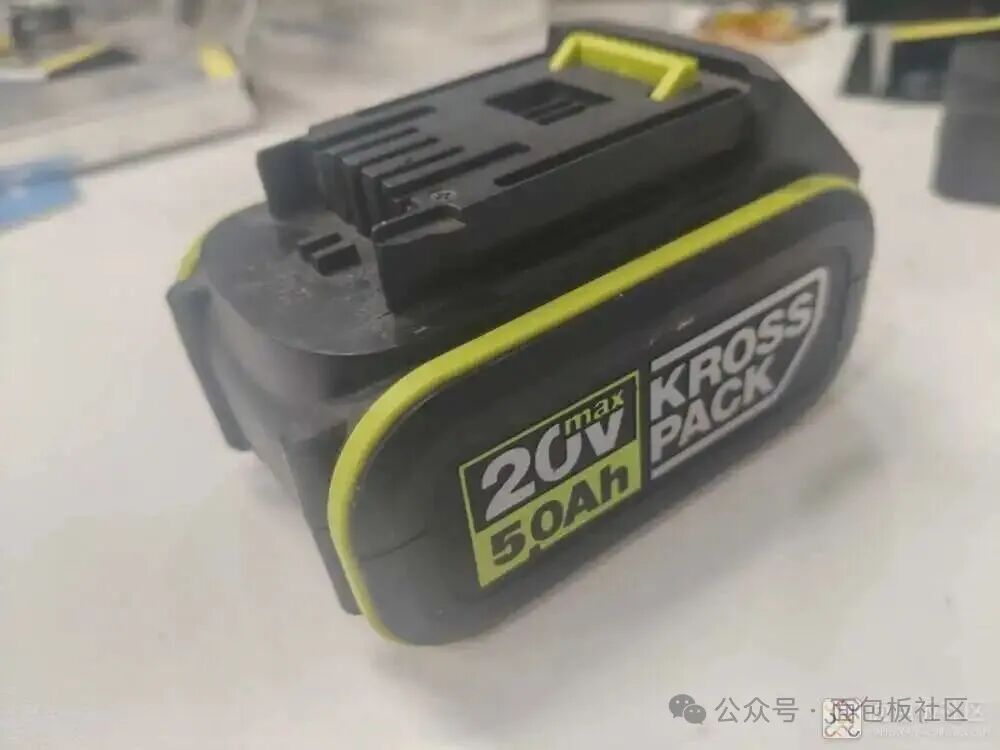

电池包规格为 20V 5.0Ah，型号 WA3055，适配工作电压为 20V 的中小型电动工具。其整体呈条状长方体，主体为黑色，点缀绿色构件，颇具机械感。边缘做了圆弧处理，握持感舒适。顶部设有与工具对接的方块插座和固定支架。

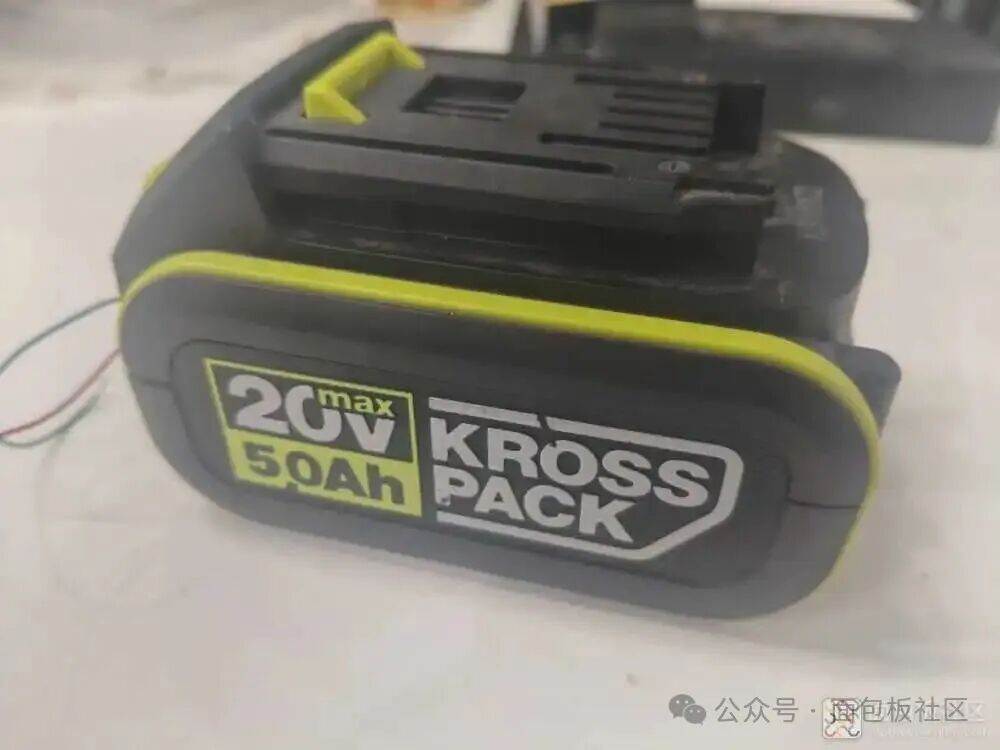

电池包正面呈椭圆形，边缘镶嵌绿色塑条，中部雕刻有椭圆网格纹。网格中央是醒目的产品信息：左侧是“20Vmax/5.0Ah”参数，右侧则是梯形的白色品牌 LOGO“KROSS PACK”，明确标示其为威克士旗下的电池产品。

电池包侧面设有电量指示灯，由五个透明的正方形灯柱组成，用于显示剩余电量。其右侧的黑色方块按键，则用于触发指示灯点亮。

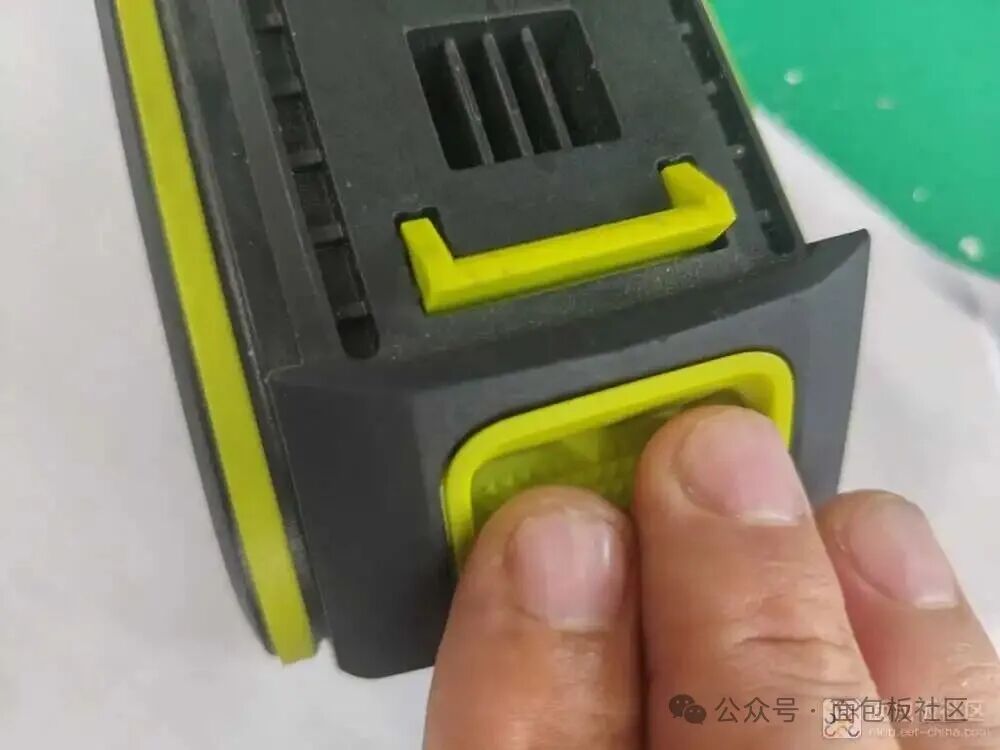

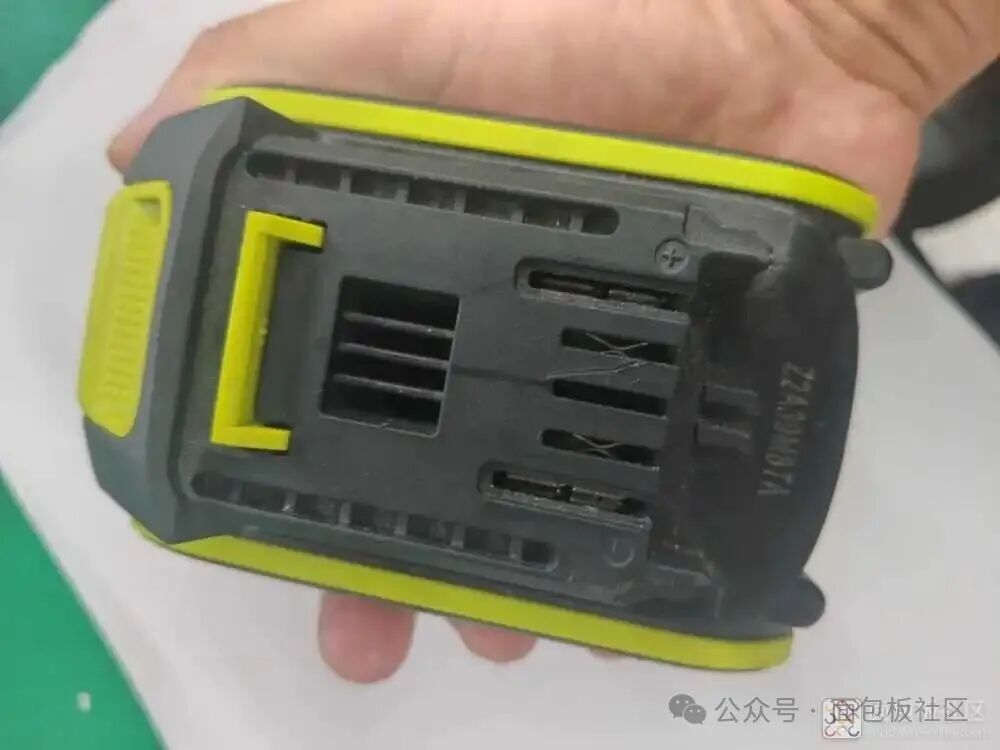

从顶部俯视，首先是一个带有网面突起的绿色凹槽，便于手指抓取。下方是一个绿色拉环，方便提取电池包。中间是一个正方形圆孔凹槽，作为电动工具的放置底座。最下侧则是电源充电插座。

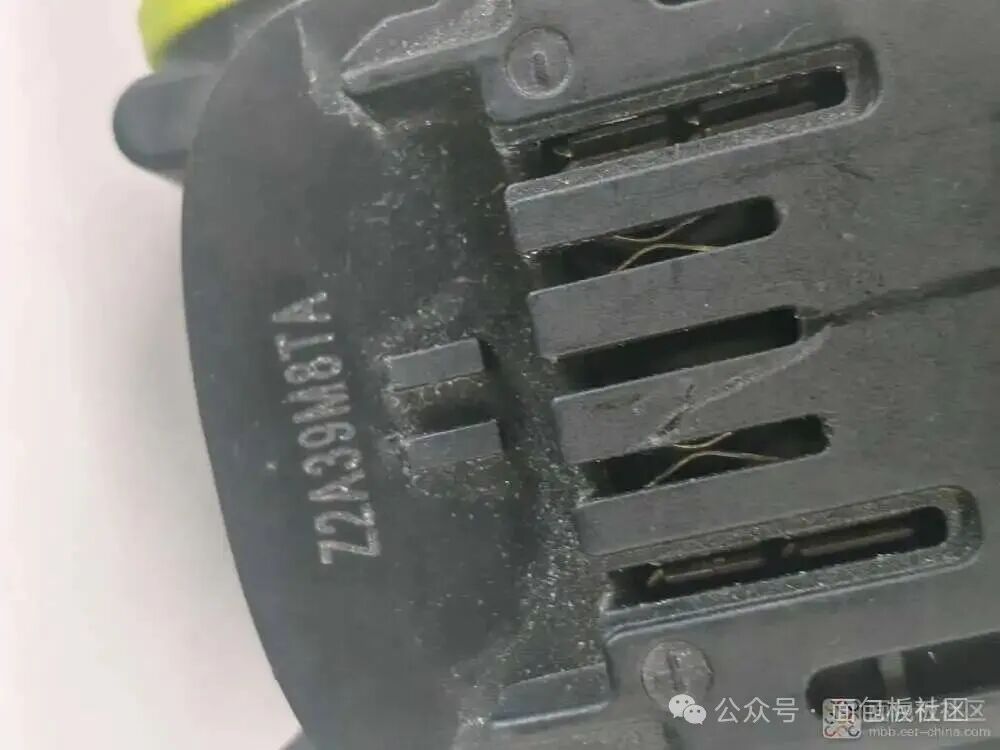

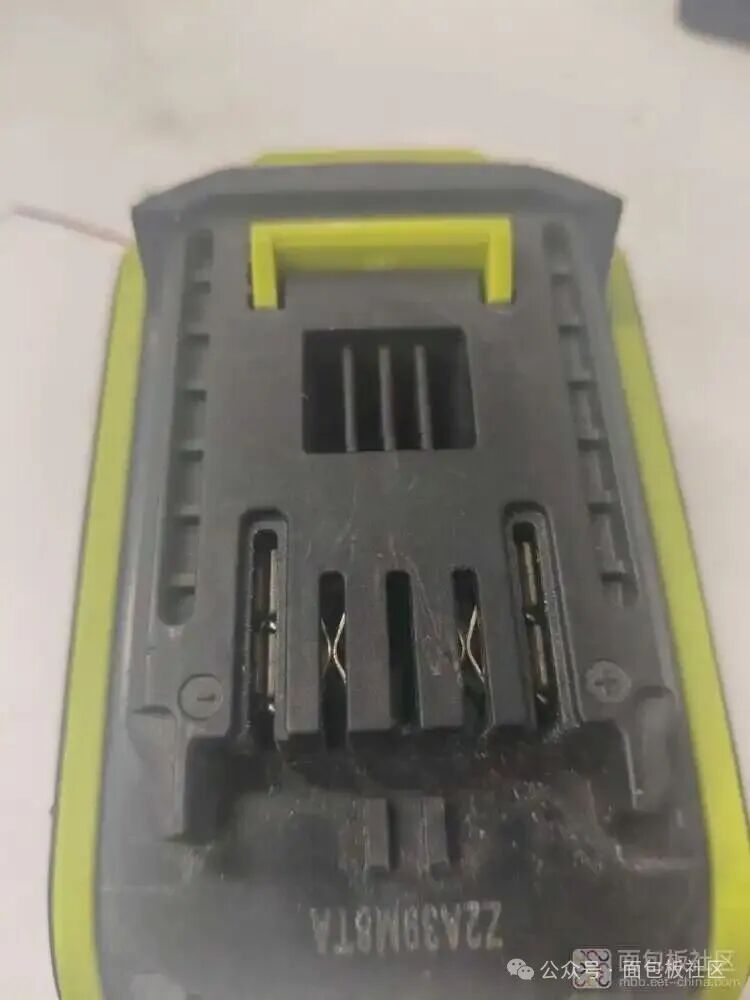

在插座边缘，印有“Z2A39M8TA”的丝印编号。

接下来我们将对威克士 WA3055 电池包进行详细拆解，一探其内部构造。

拆解过程

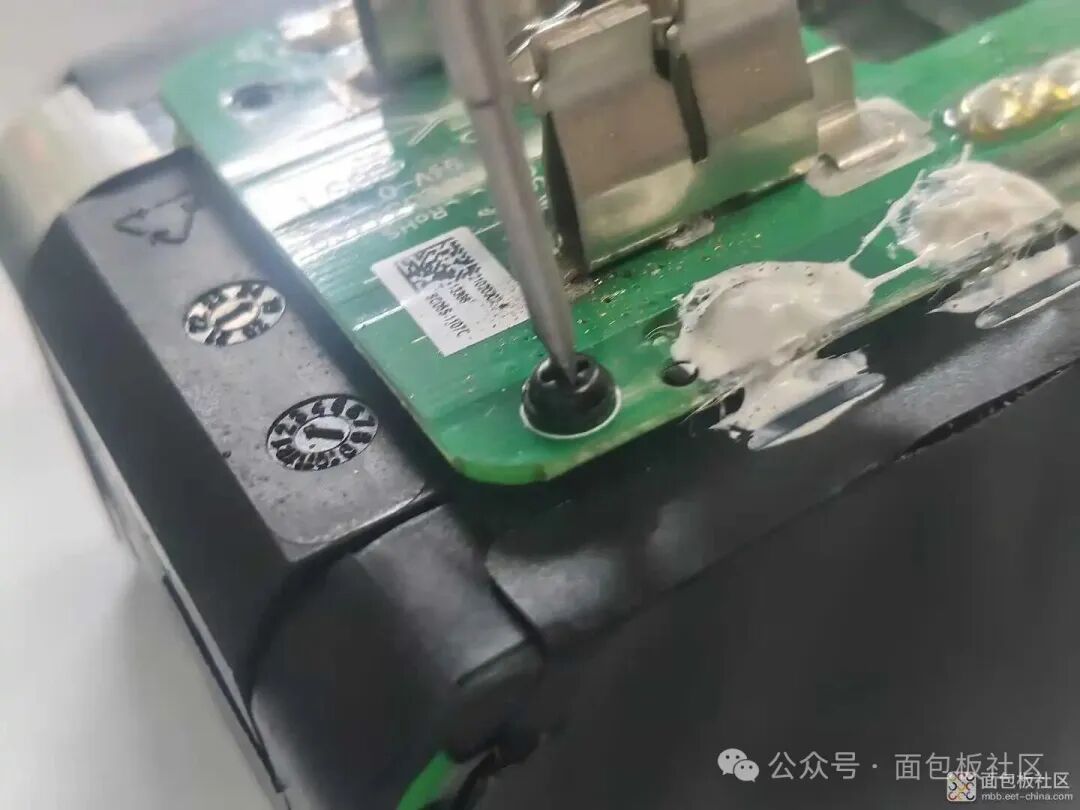

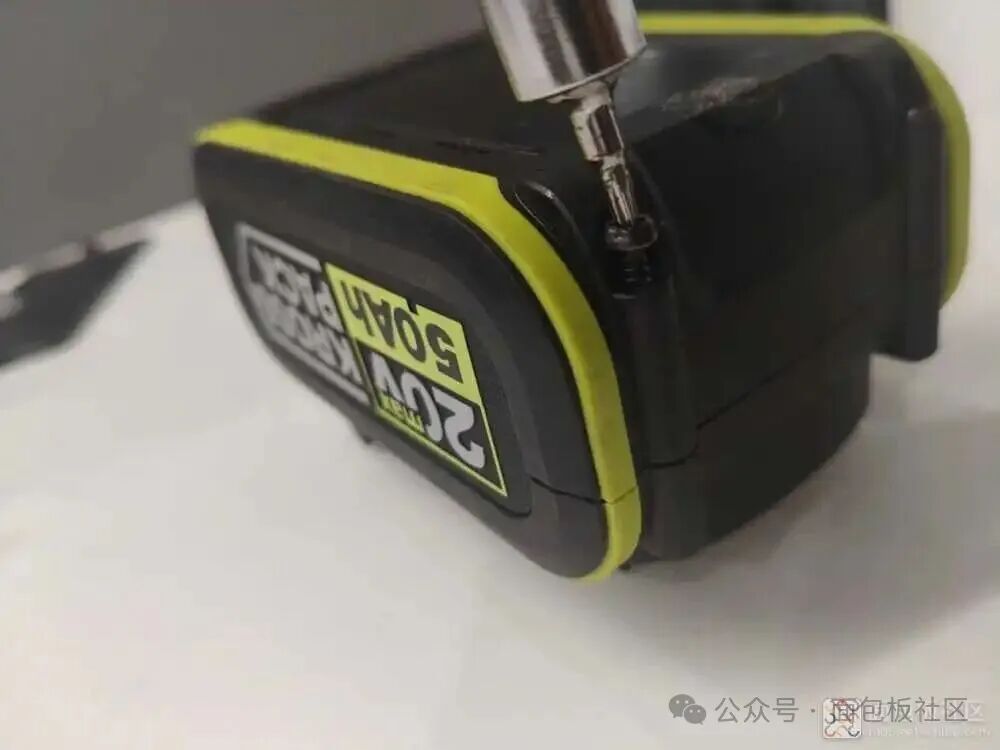

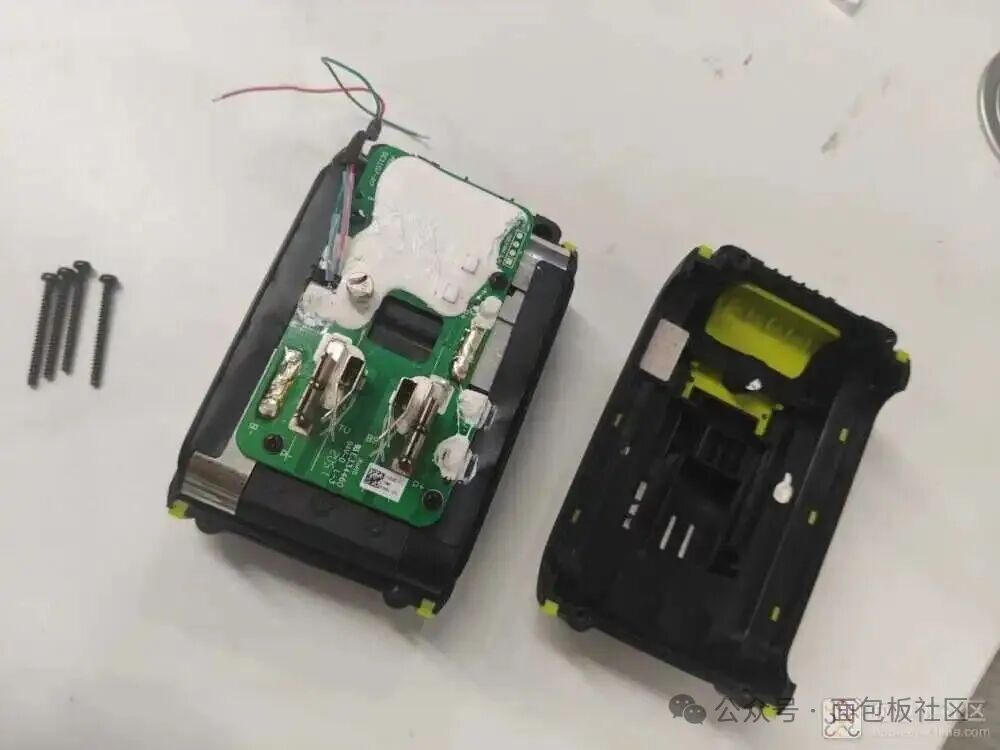

首先，卸下电池包顶盖的四枚固定螺丝，开启拆解。

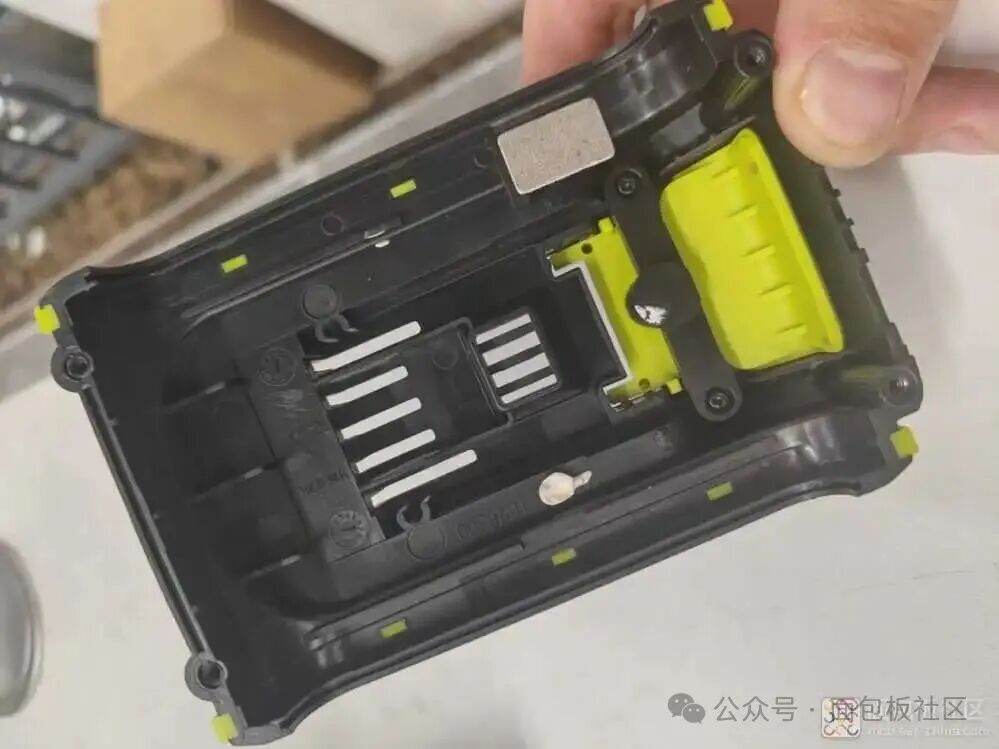

顶盖内部设有加强筋结构，做工严整，与电池包主体扣合紧密。

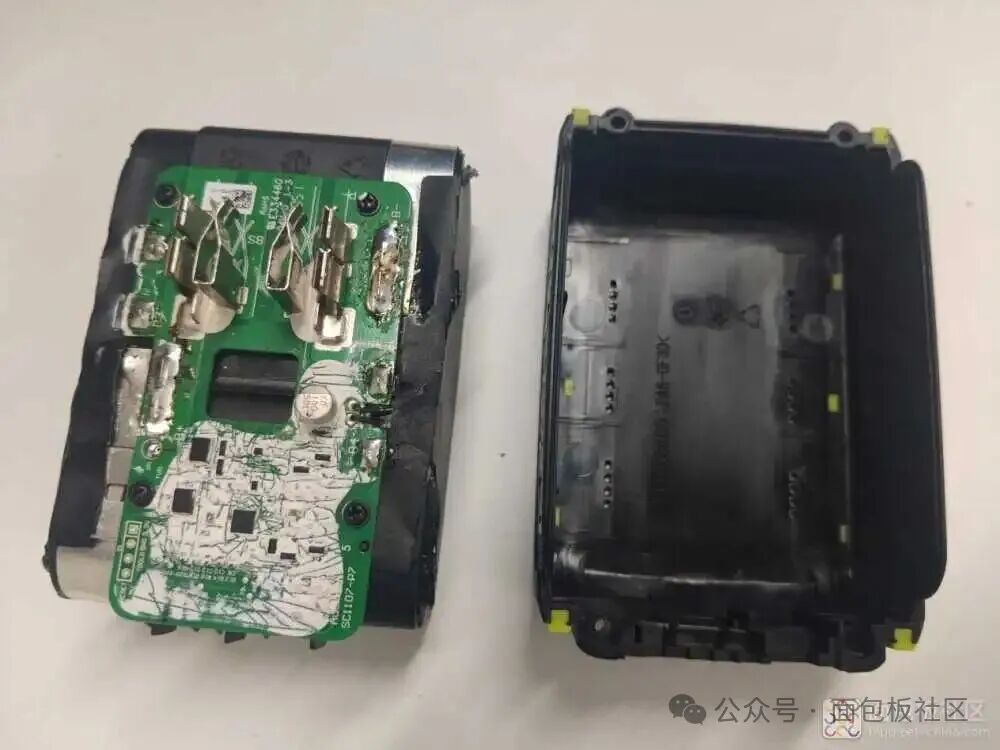

接着，将电池组模块与底部外壳分离开来。

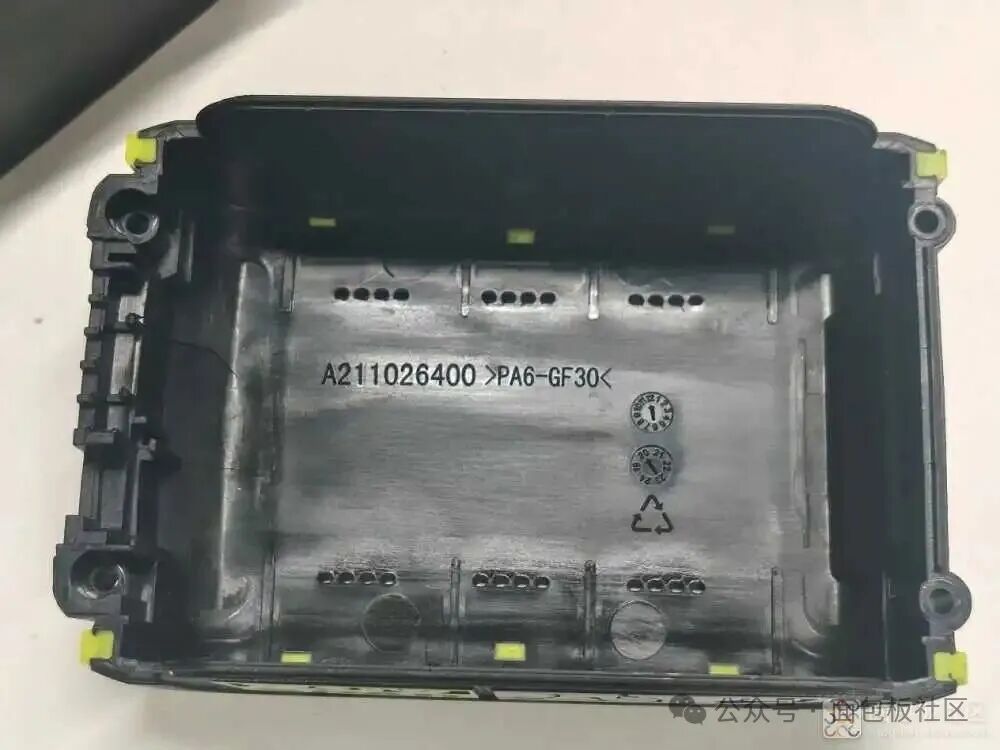

这是底部外壳的内部结构特写。

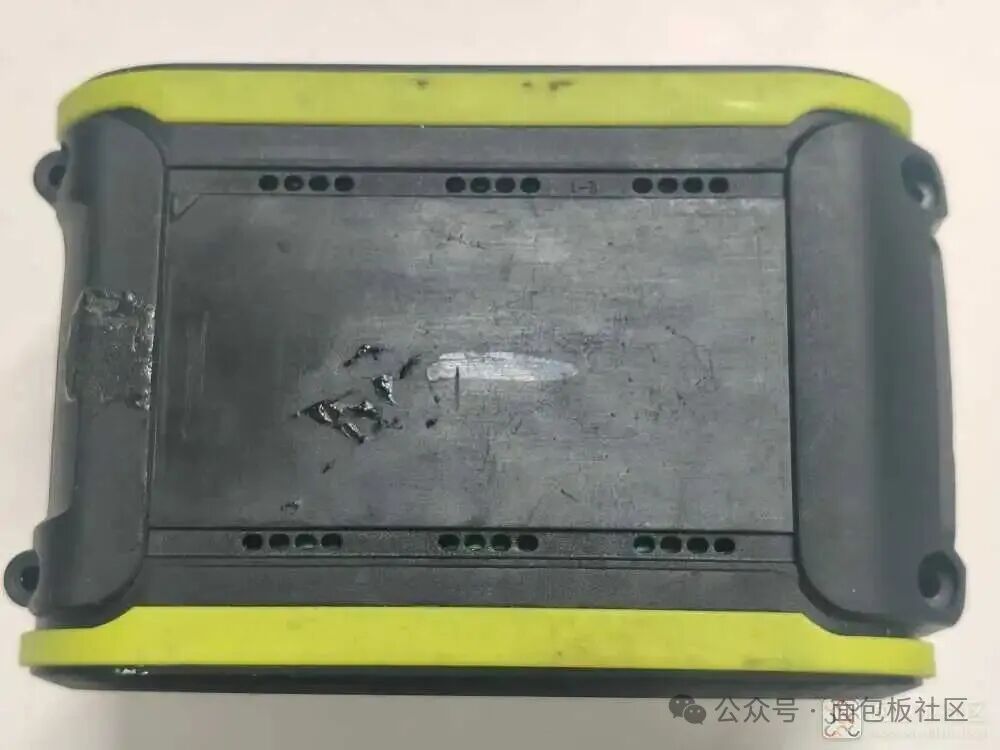

底部外壳最下方设计了两排共 24 个大小均匀的通气孔，旨在为电池组散热提供风道。

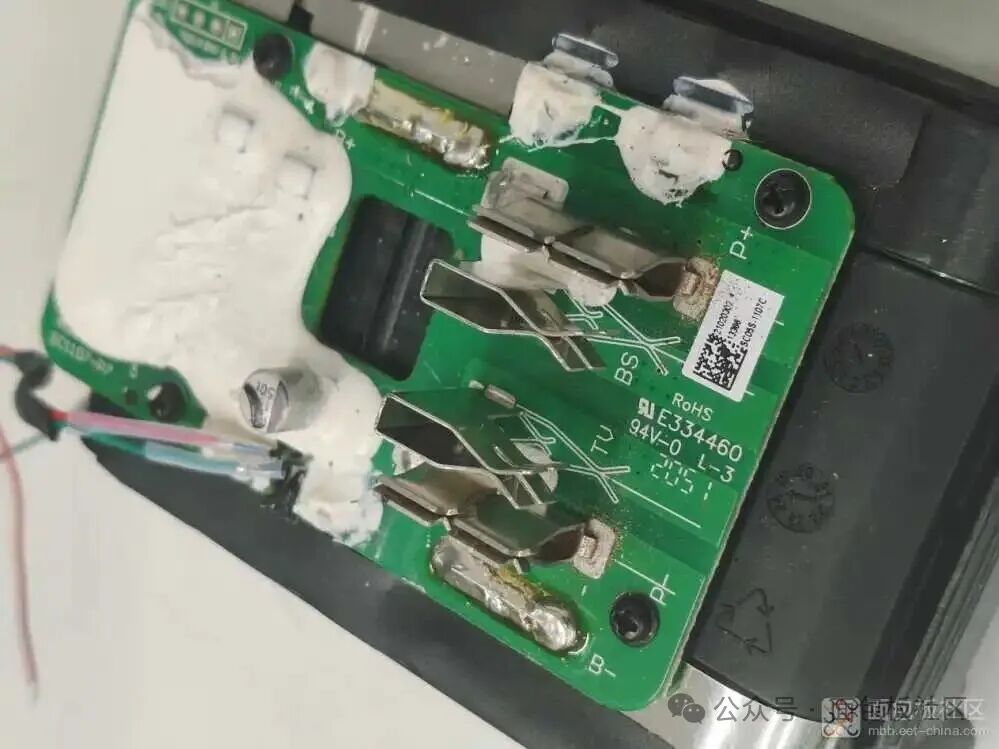

电池组模块顶部特写。可以看到电池管理模块（BMS）上涂覆了一层白色的结构胶，起到固定、防震及一定的防水作用。对于电动工具这种可能面临震动、粉尘甚至溅水的工作环境，这种防护措施很有必要。如果你对电子设备的防护设计感兴趣，可以来 云栈社区 和更多开发者交流。

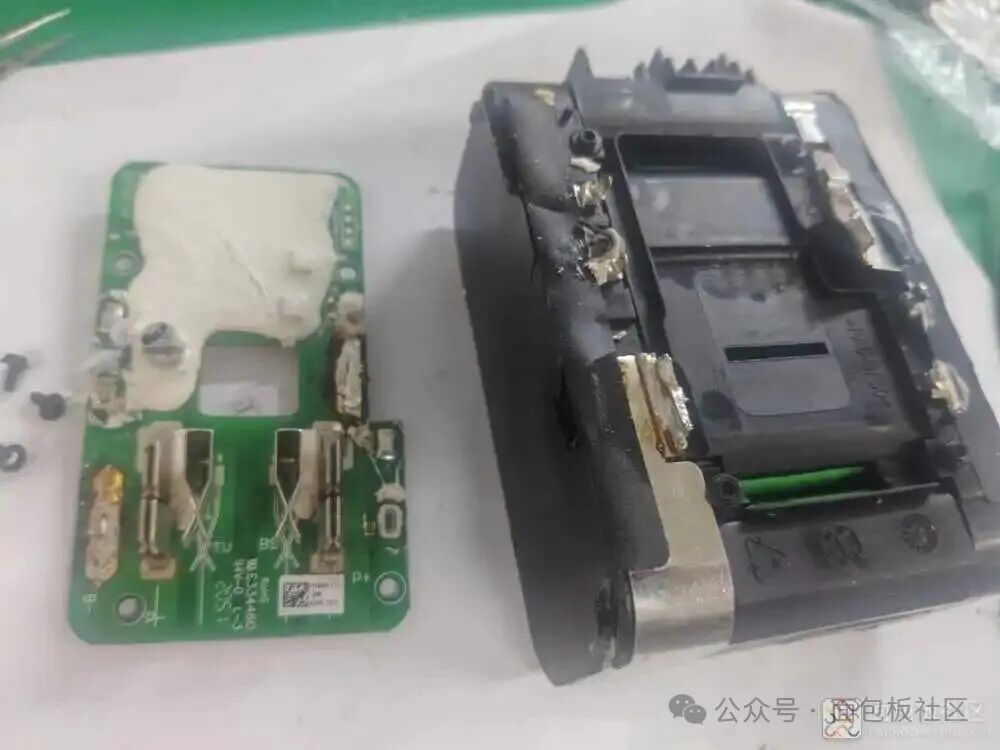

将电池组和电池管理模块进一步拆分开。

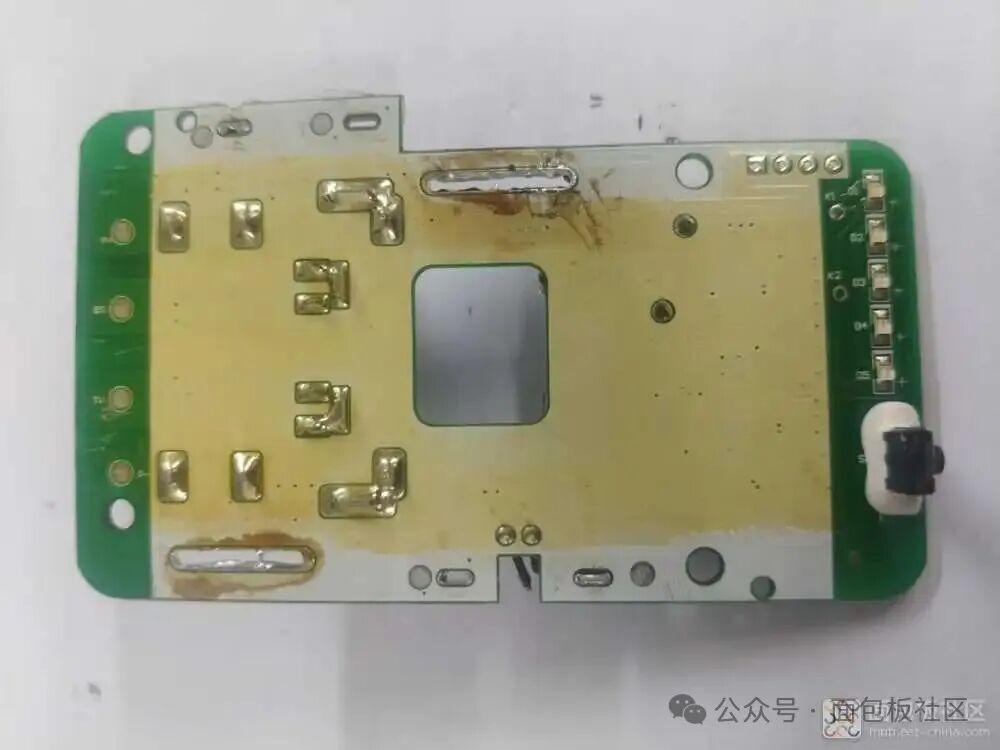

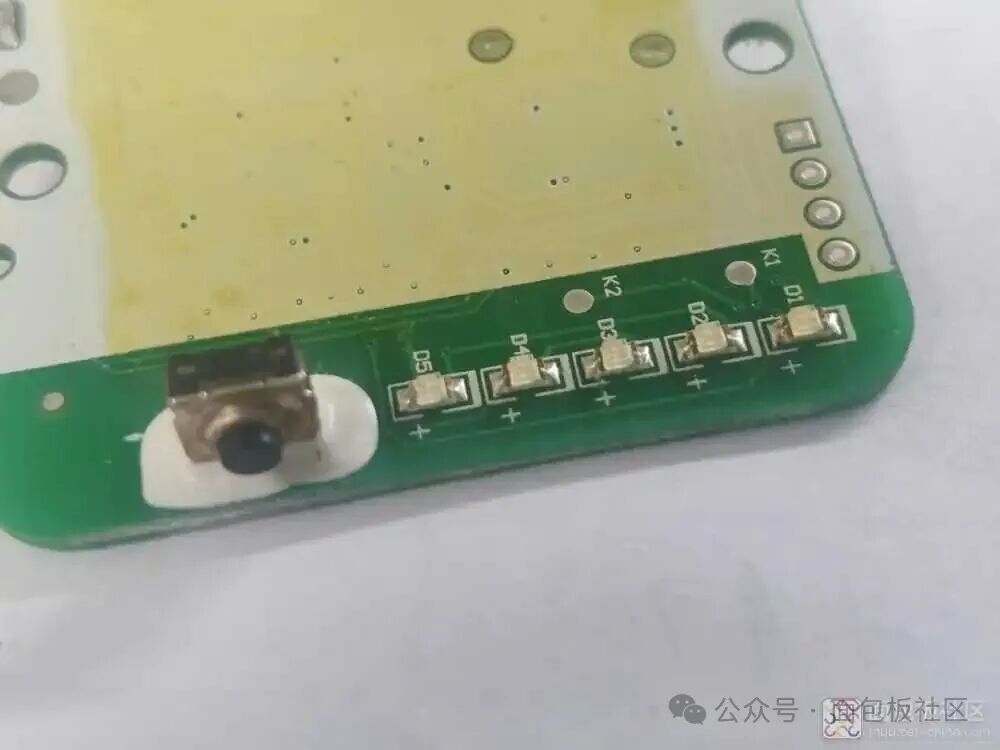

电池管理模块的底部结构相对简单：右侧是 LED 指示灯组，左侧则是充电插座的金属片焊点。

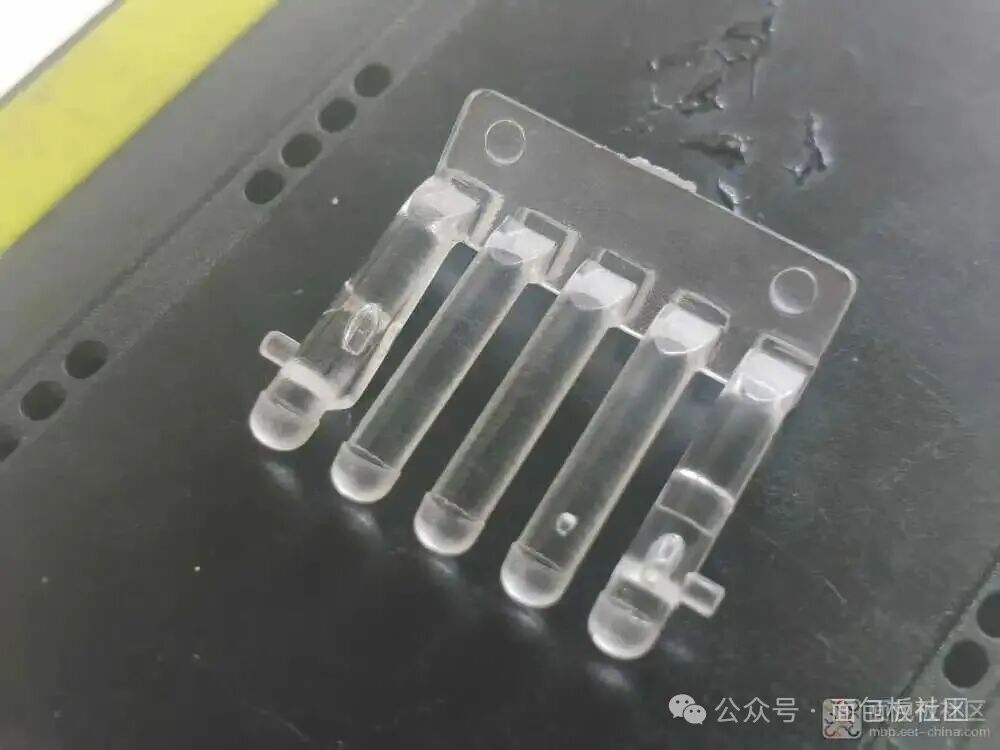

这是用于传导 LED 光线的导光材料特写。

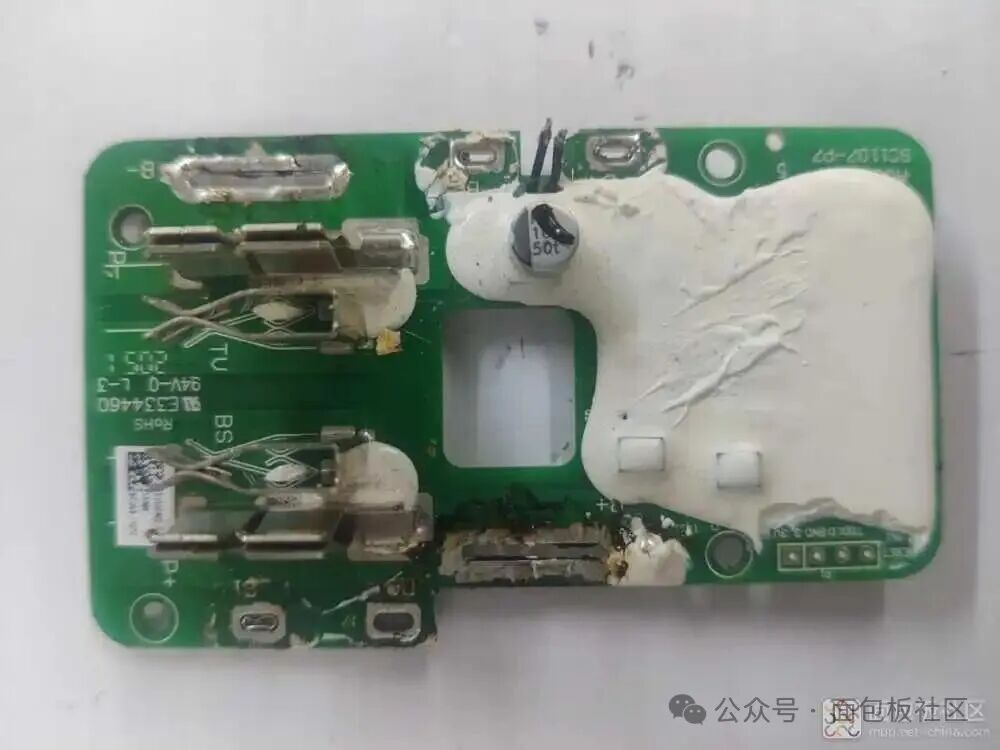

电池管理模块正面全景：左侧是插座模块，右侧则是核心的电池组保护与管理电路。

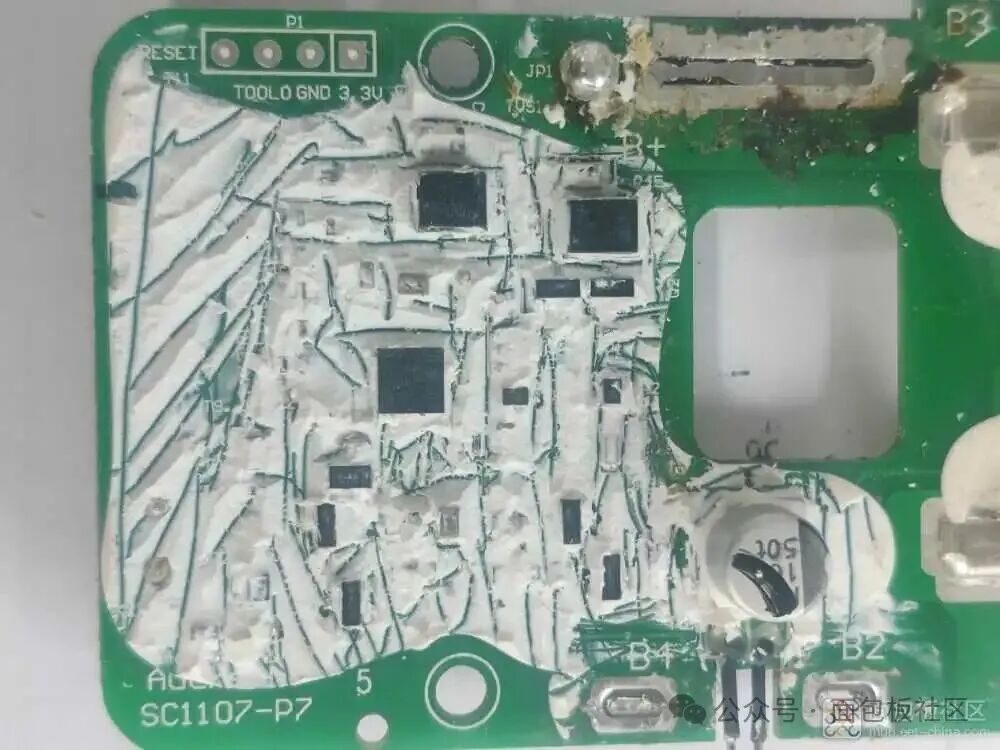

清理掉覆盖的白色结构胶后，电路板上的元器件清晰可见，包括贴片电容、电阻、IC芯片、三极管等。这类电子元器件的选型和布局，是决定一个 电路板 功能与可靠性的基础。

关键元件分析

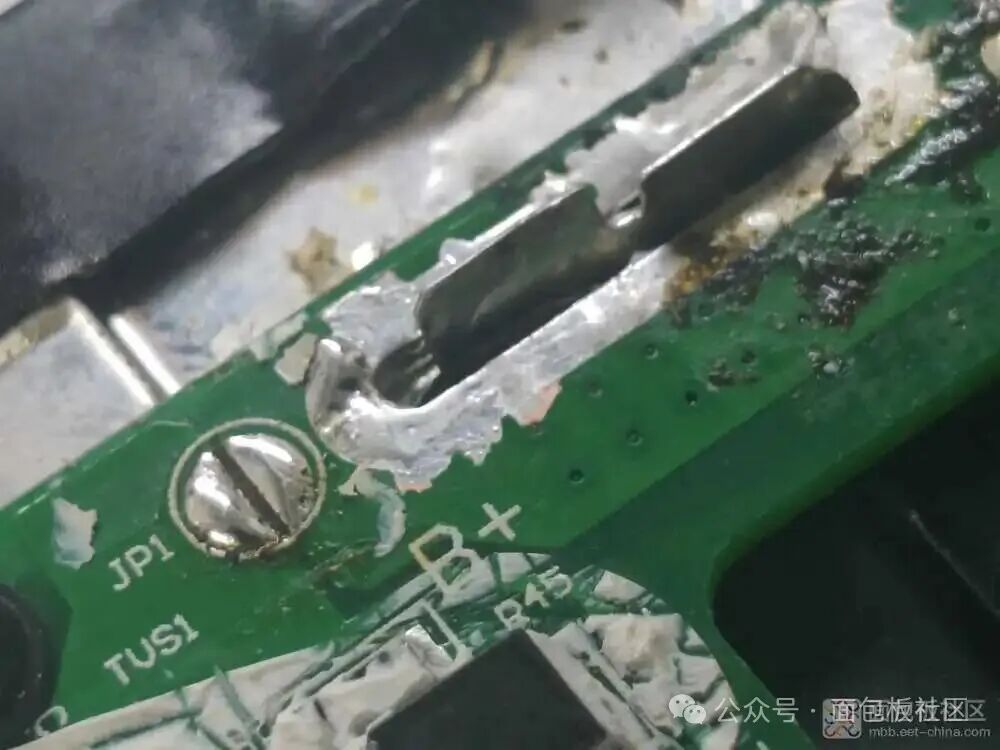

图中 JP1 是一个可用焊锡连接的跳线点，设计上留有调整余地。B+ 正极连接至 TVS1，这是一个瞬态电压抑制二极管。它的作用是在电动工具启动瞬间，抑制因负载突变可能产生的电压尖峰，保护后端的电池管理模块和电动工具电机驱动电路免受高压冲击。

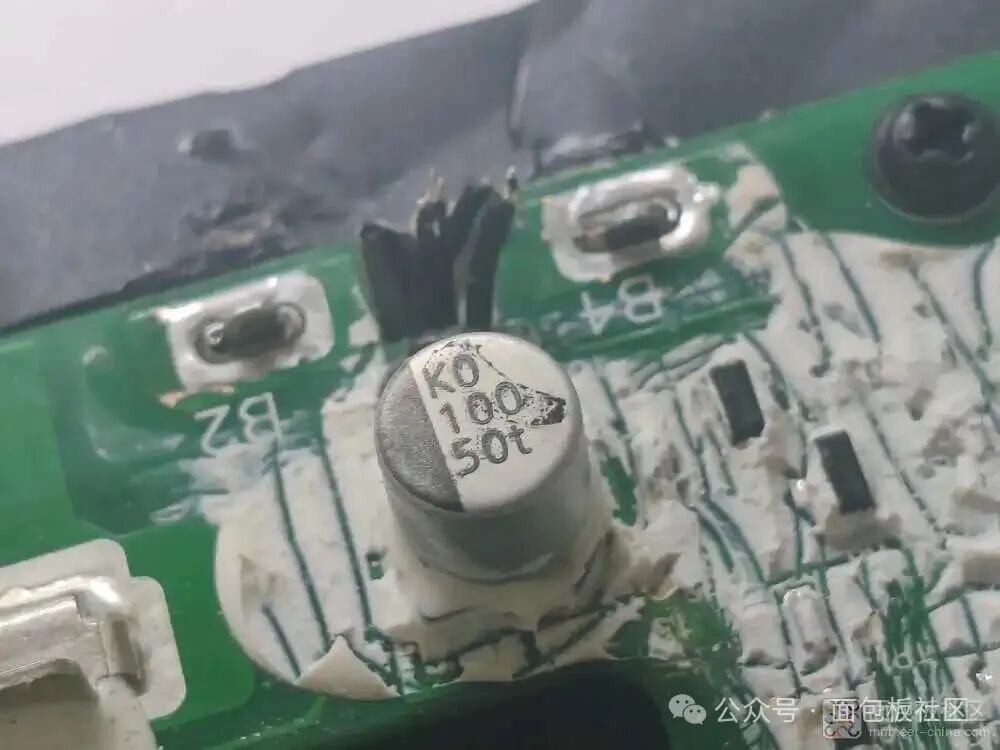

丝印为 “K0 100 50t” 的元件是一颗贴片铝电解电容，容量 100uF，耐压 50V。其上方的两根黑色线缆连接至内置的 NTC（负温度系数）热敏电阻，用于实时监测电芯与 BMS 板的温度，是实现过热保护的关键传感器。

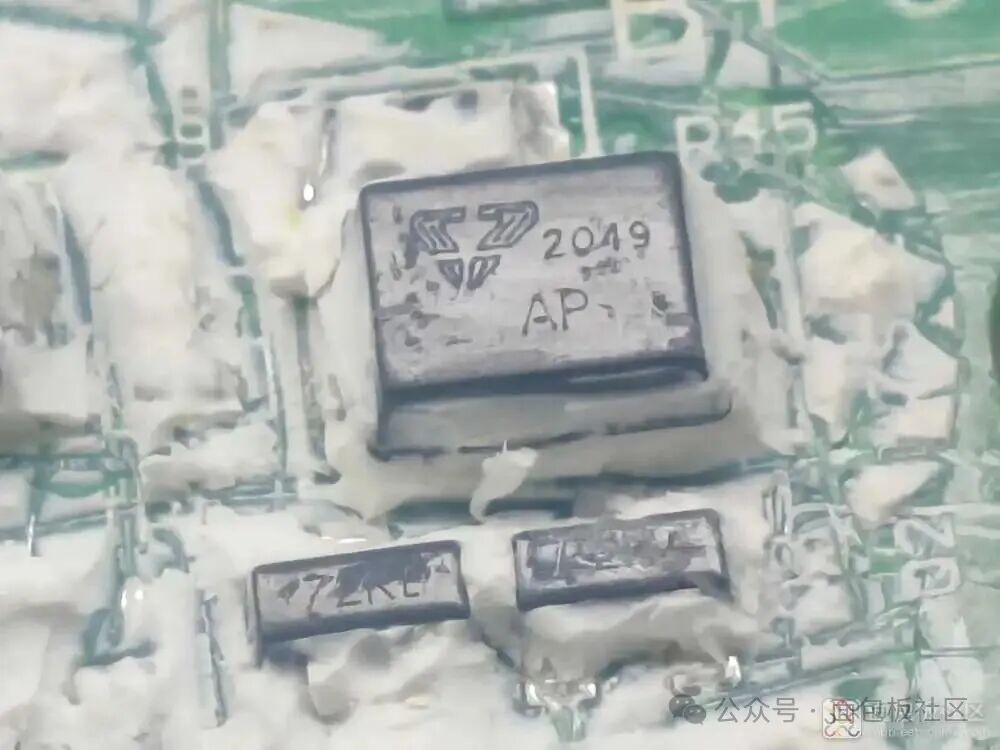

丝印 “2049 AP” 的元件是一颗来自意法半导体（ST）的 TVS 管。

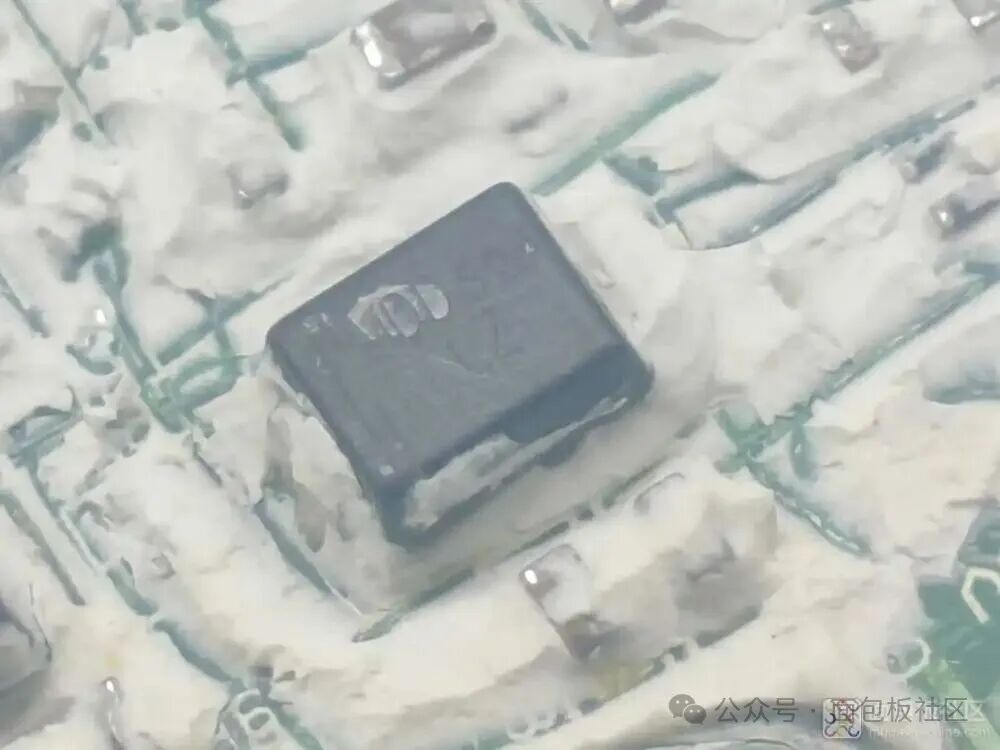

丝印 “MDD 52 LZ” 是辰达半导体的贴片稳压二极管。

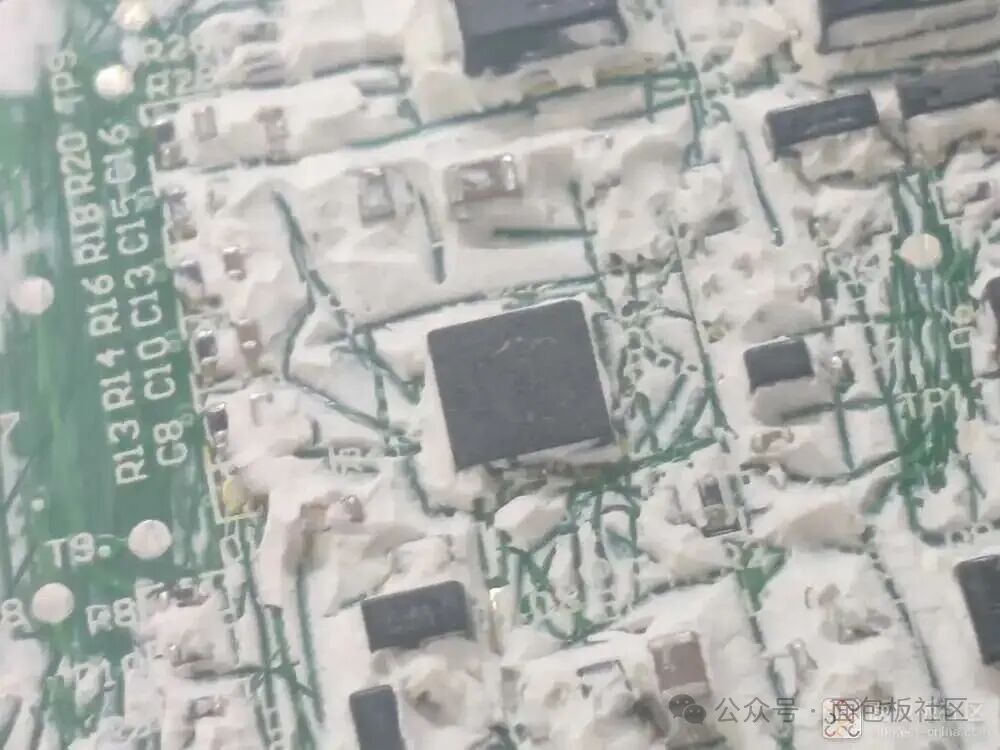

位于电路板中央的主控 IC，其表面丝印已模糊。根据其封装形式和周边电路布局，查阅资料后推测其为德州仪器（TI）的 BQ3055 电量监测计与电池组管理器。它采用 QFN 封装，负责 5 节串联电芯的电压采样、电流检测、温度监测、SOC（荷电状态）估算、电芯均衡以及各类逻辑保护功能，是整个电池管理系统的“大脑”。一个优秀的 电池管理系统 对于高功率、高安全要求的应用场景至关重要。

TI BQ3055 的官方资料信息页。

指示与交互部件

用于指示电池电量的 LED 指示灯组特写。

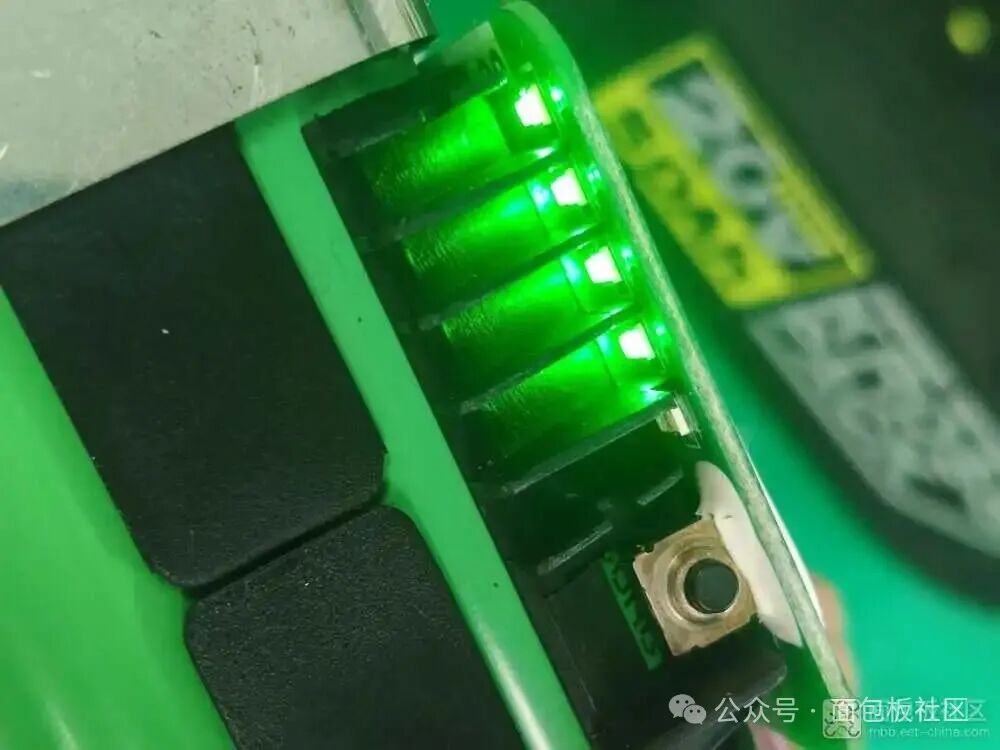

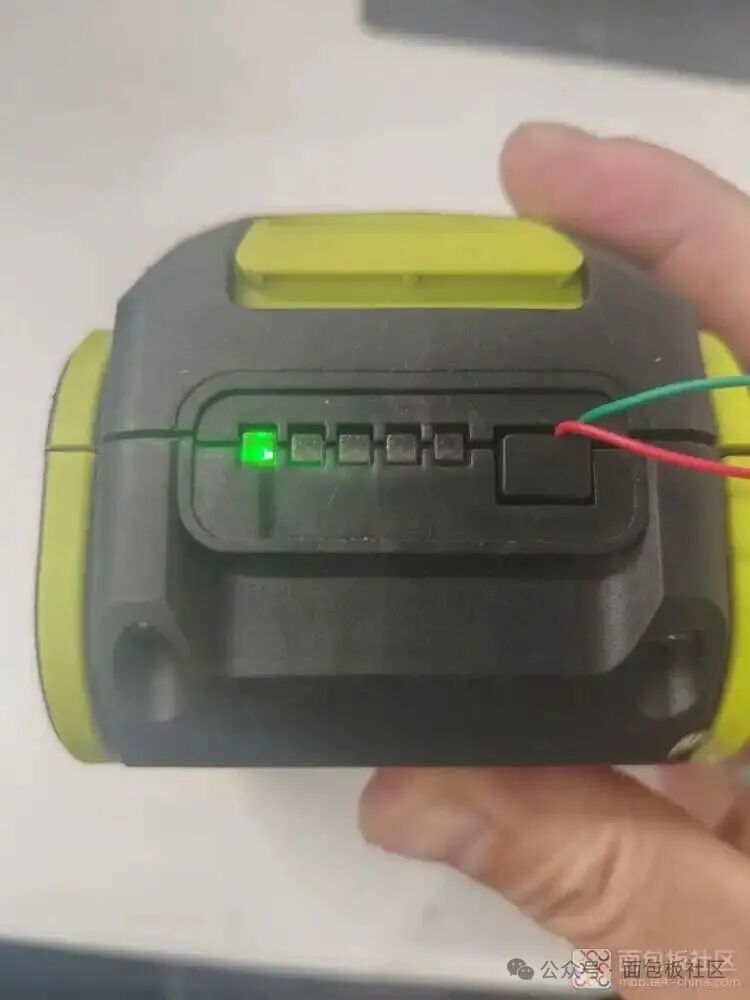

按下侧面的黑色按钮后，LED 指示灯亮起，清晰显示当前剩余电量。

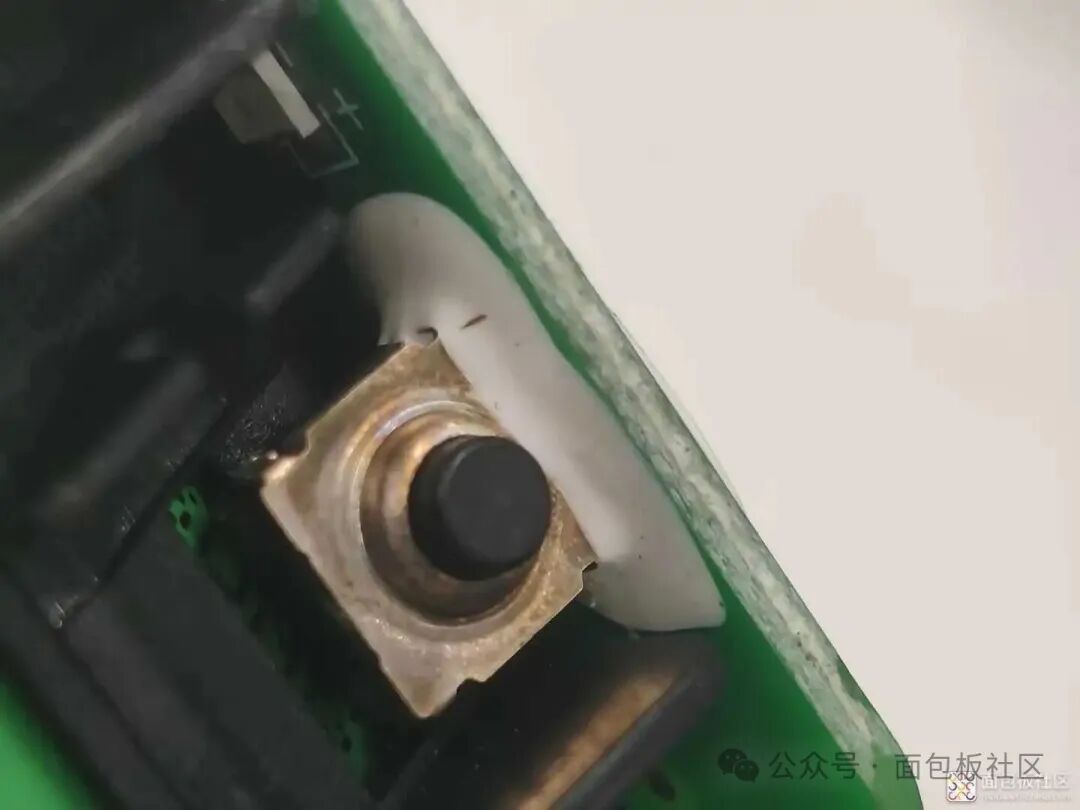

电池包内部的电源状态触发按钮特写。外部按键通过联动结构按下它，从而点亮 LED 指示灯。

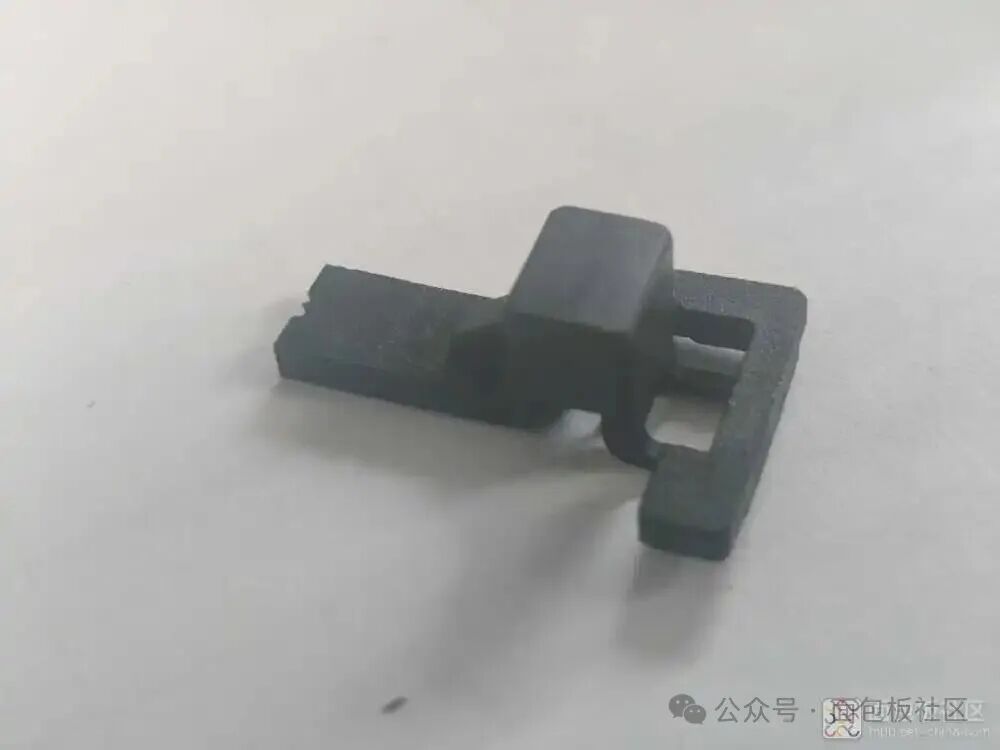

与外壳集成的外部联动按键部件正面特写，其凸起设计便于手指按压。

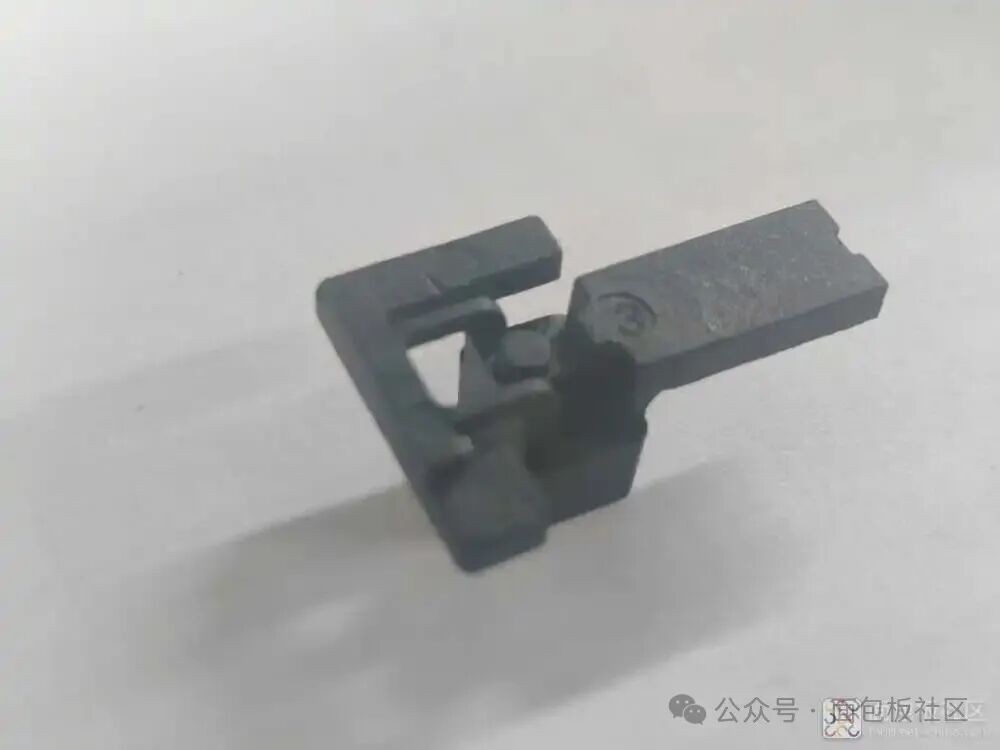

该联动部件背面特写。凹槽内的凸点起到缓冲和传递力的作用，长长的尾部则用于接触内部的黑色微动按钮。

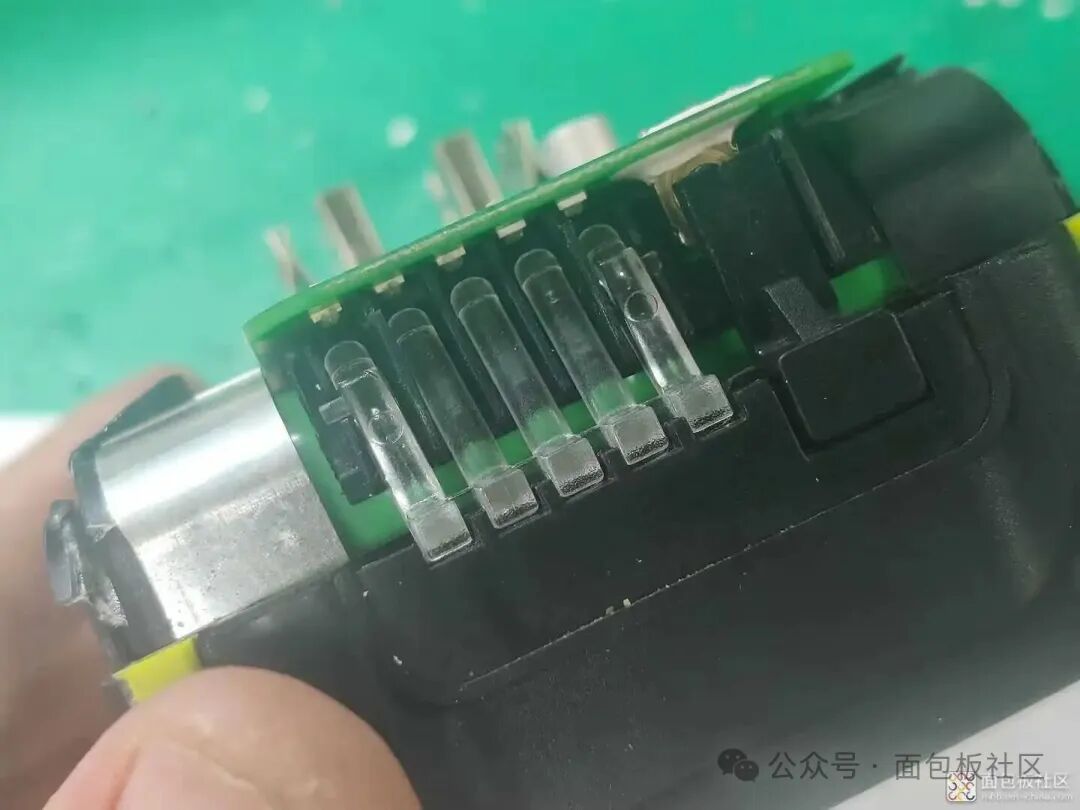

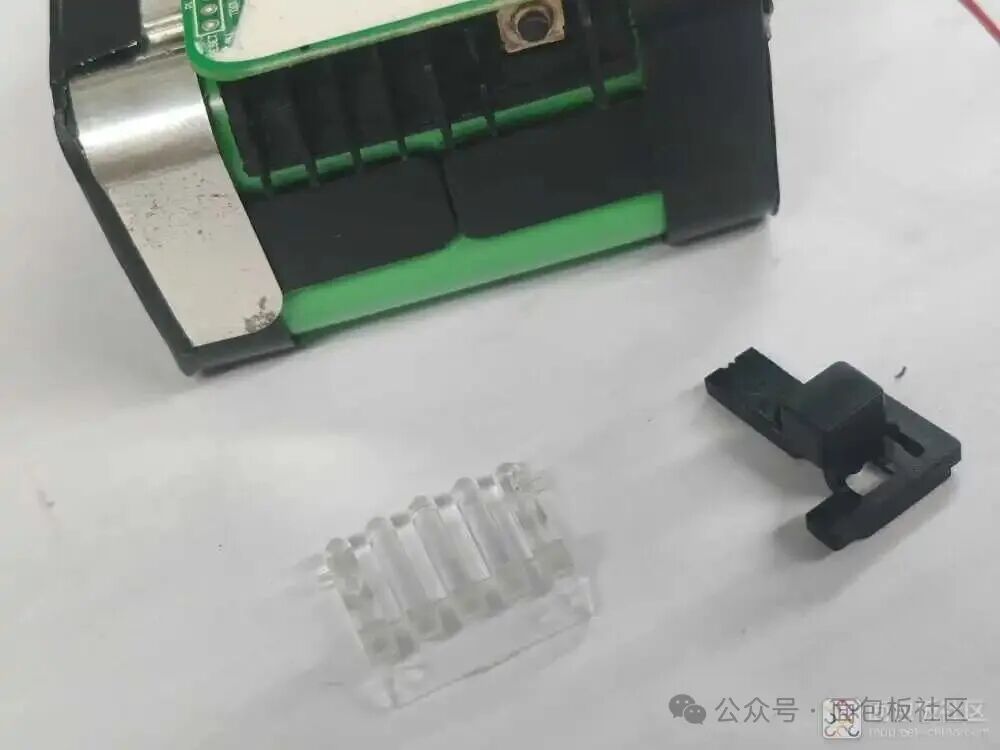

LED 导光材料和外部的联动黑色按钮部件，在电池组外壳上对应的安装位置。

对安装位置进行特写，展示了部件的对应关系。

电池组拆解

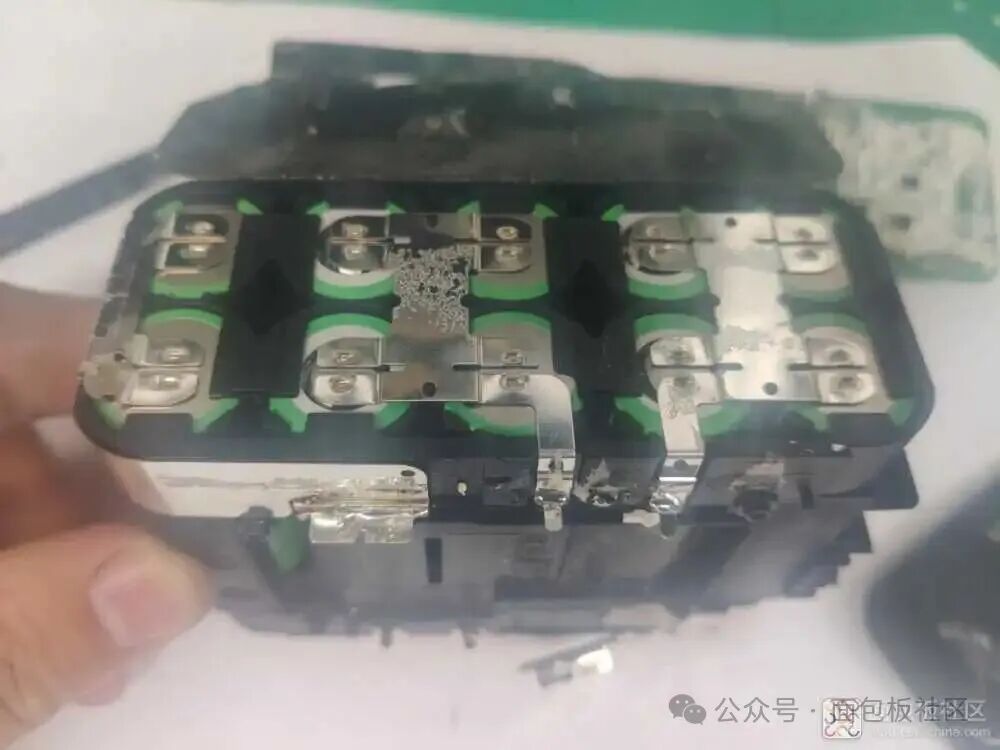

接下来拆解核心的电池组。首先撕下顶部的绝缘麦拉片。

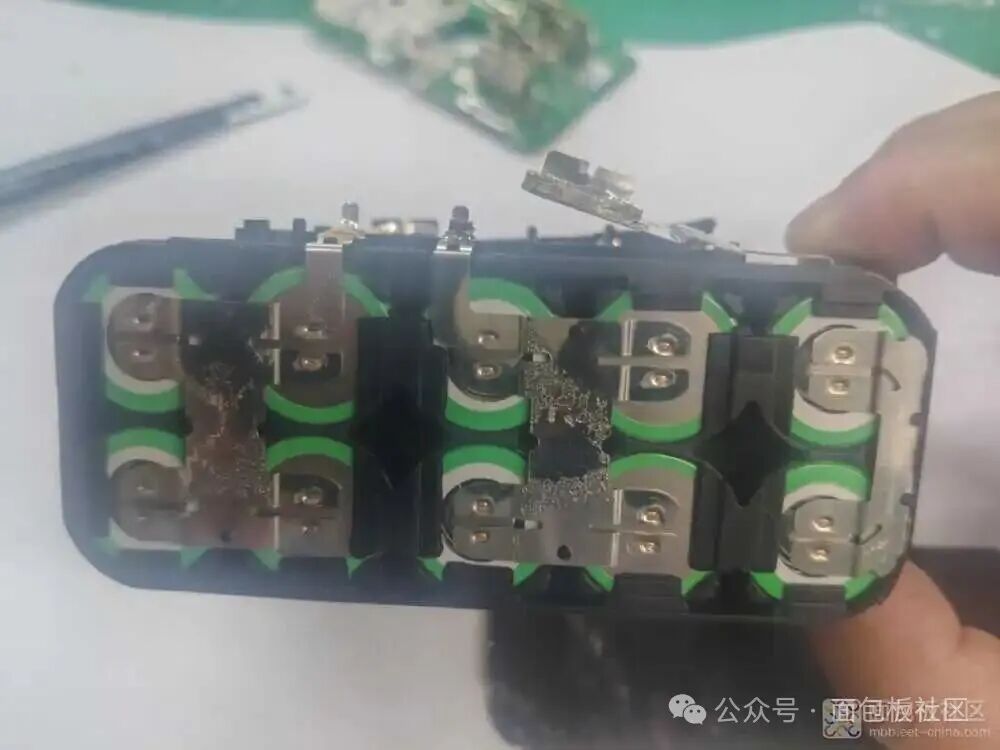

电池组的包装套膜特写。套膜两端由镍带进行串并联连接。

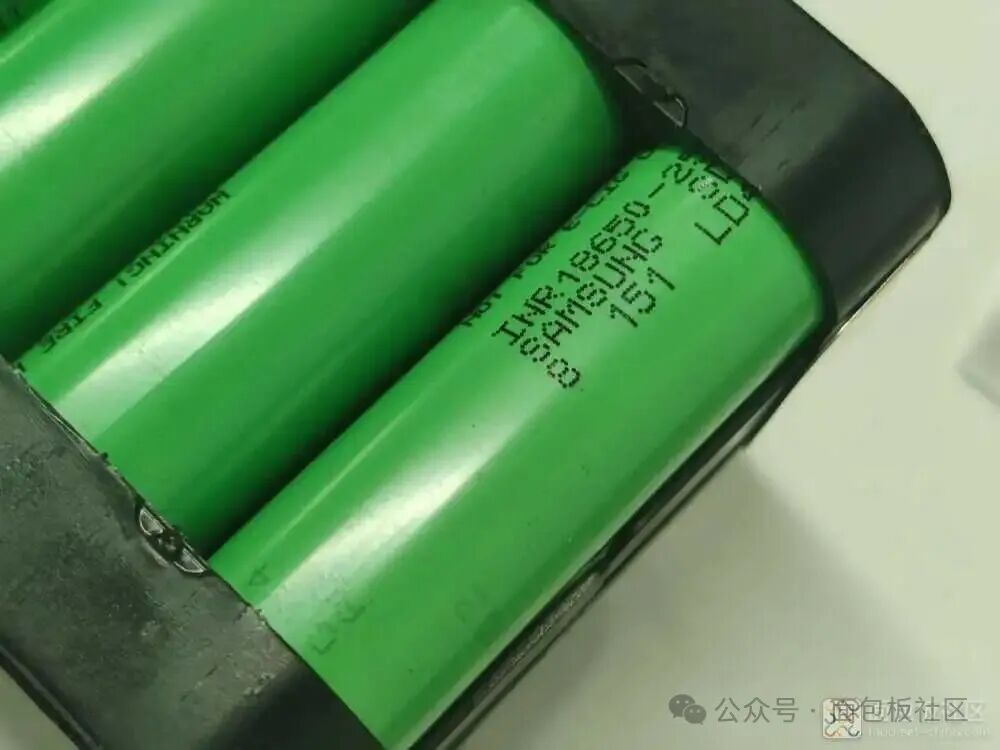

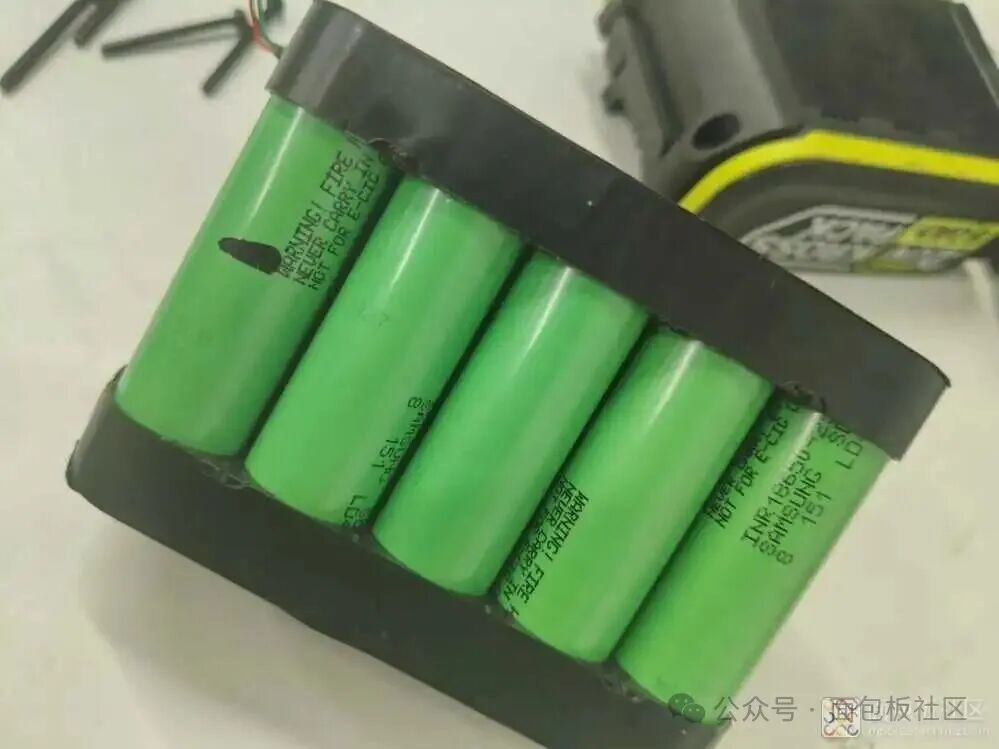

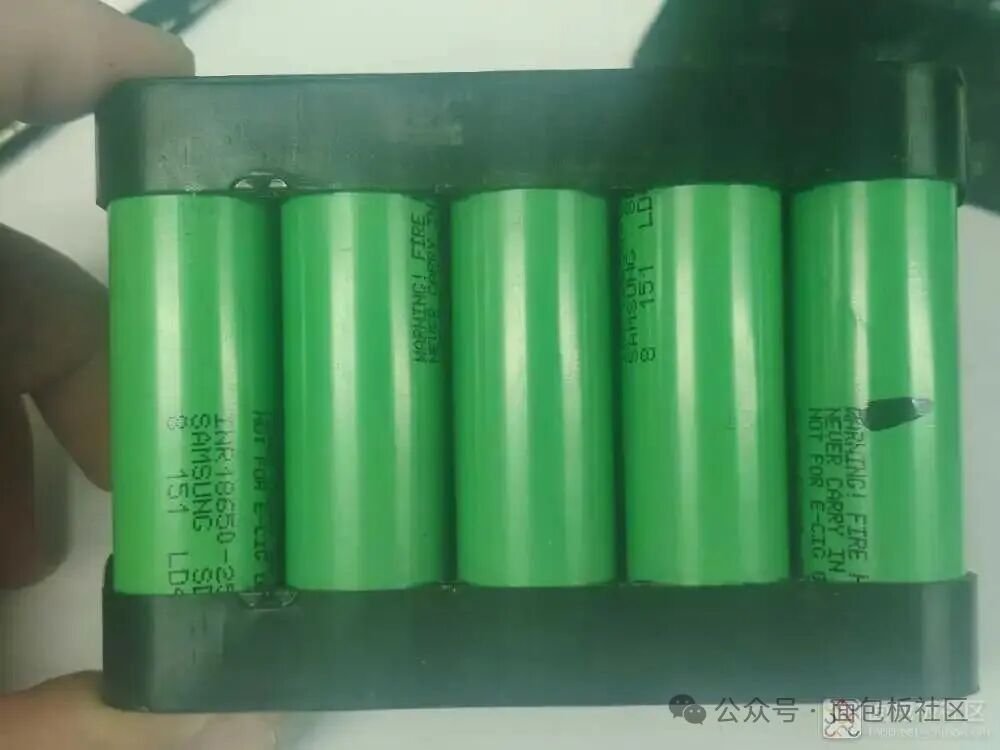

内置的 10 节电芯全部来自三星（SAMSUNG），为 18650 动力型电芯。电芯外覆绿色绝缘膜，型号为 INR18650-25R，标称容量 2500mAh，电压 3.6V，内阻 ≤15mΩ。这种锂离子电芯具备较高的能量密度和出色的倍率放电性能，非常适合电动工具快充快放的使用场景。

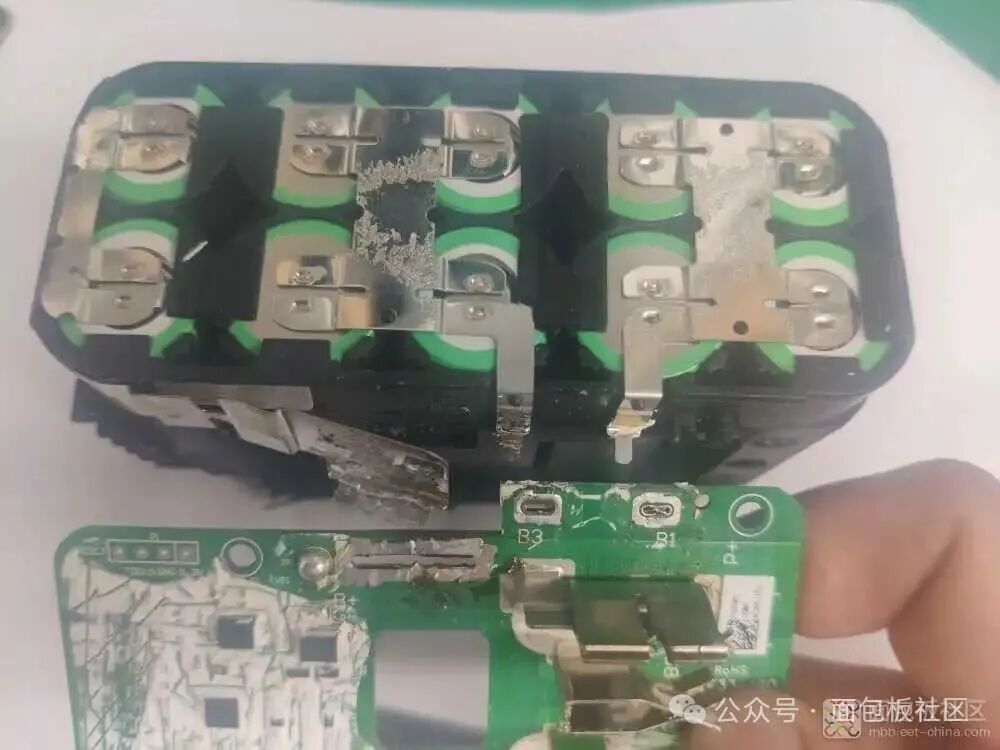

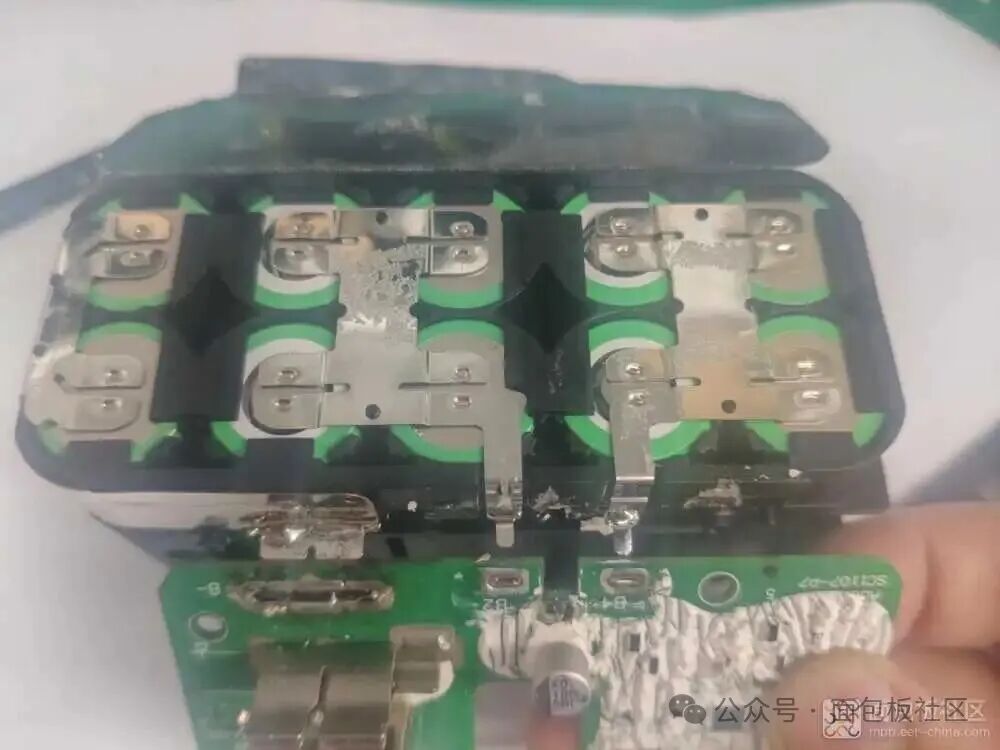

电池组与电池管理模块的连接状态视图。

总结

威克士（WORX）这款型号为 WA3055 的电池包，标称容量 5.0Ah，满电电压 20V，支持高倍率放电。其顶部的插座和卡口设计，能完美适配威克士系列电动工具。体积仅约成人手掌大小，兼顾了容量与便携性。

在实际使用中，用户可以手持电池包连接工具进行作业，也可以将其放置在平面上为电动工具充电。

电池包内置 10 节三星 INR18650-25R 高倍率动力电芯，2 并 5 串连接。该电芯支持最高 20A 持续放电，为电动工具提供了强劲的动力来源。

电池组配备了完善的保护电路，包括意法半导体的 TVS 管、辰达半导体的稳压二极管以及核心的 TI BQ3055 电池管理芯片。这套系统协同内置的 NTC 热敏电阻，共同实现了过充、过放、过流、短路及温度保护，构成了完整的电池组管理系统。

总体而言，威克士这款 WA3055 电池包设计扎实，用料讲究。对于依赖电池的电动工具而言，它就像一个可靠的“移动加油站”，其重要性不言而喻。电池包不仅是工具的能量来源，其设计和技术水平更直接影响到工具的性能极限、用户体验和操作安全，是现代电动工具不可或缺的核心组件。
