BMS电池管理系统详解：AFE、电量计与预充电路如何保障电池安全？

锂电池、磷酸铁锂、三元锂……无论是电动工具、储能系统还是电动汽车，当多个电芯串联或并联使用时，电池管理系统（Battery Management System, BMS）便成为不可或缺的核心环节。它不仅负责实时监控电压、电流、温度，还承担均衡、保护、电量估算和功率路径管理等关键任务。

本文将从 BMS 的系统架构出发，逐一拆解其核心组成部分——AFE（模拟前端）、电量计、主开关与预充电路，并结合具体芯片实例，帮助工程师快速建立起对 BMS 的系统性认知。

01 BMS 的系统组成与基本功能

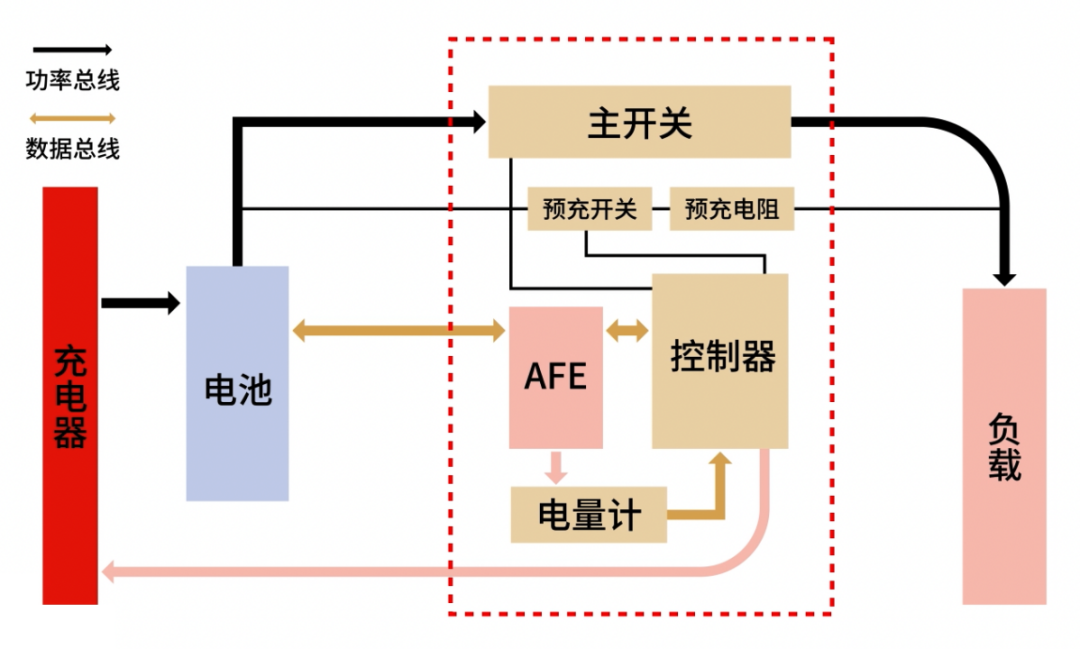

一个完整的 BMS 通常包含以下模块：

• 电池参数采样电路（电压、电流、温度）
• 电量计（Fuel Gauge）
• MCU（微控制器）
• 主开关与预充开关
• 均衡电路

其核心功能可归纳为五个方面：

1. 实时采集电池电压、充/放电电流、温度等参数
2. 执行电池均衡补偿（被动或主动）
3. 实现过充、过放、过流、短路等保护
4. 基于电量计算法控制充电器，实现最优充电曲线
5. 管理功率路径，控制电池与负载/充电器的连接与断开

02 串并联结构与均衡问题

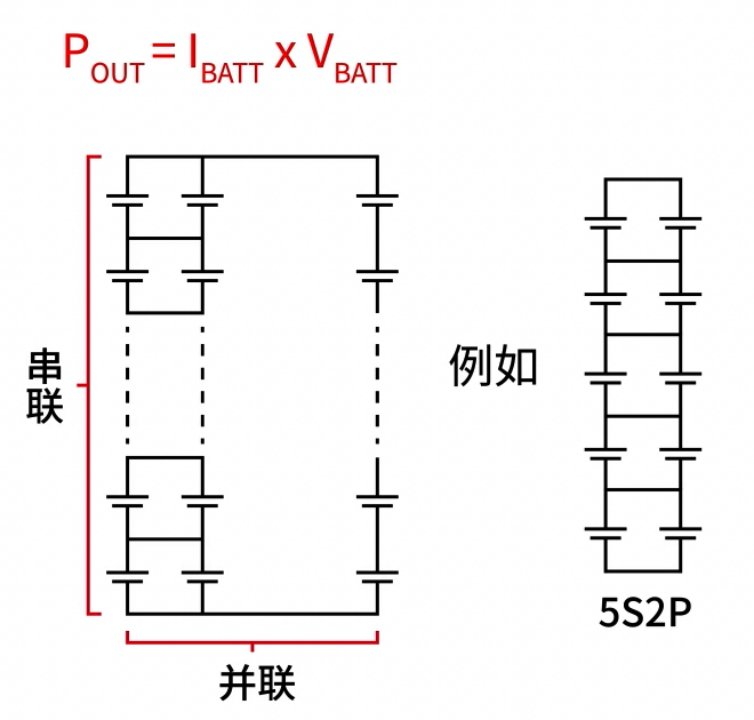

大容量、高电压的电池组通常由多个电芯串联（提高电压）和并联（提高容量）构成，常用“几串几并”来描述。下图为 5 串 2 并的示例：

然而，每个电芯的电压、容量、内阻均存在微小差异。随着充放电循环次数增加，这种差异会逐渐累积并扩大，最终影响整个电池组的性能和使用寿命。因此，必须对各个电芯进行均衡管理。

均衡方式

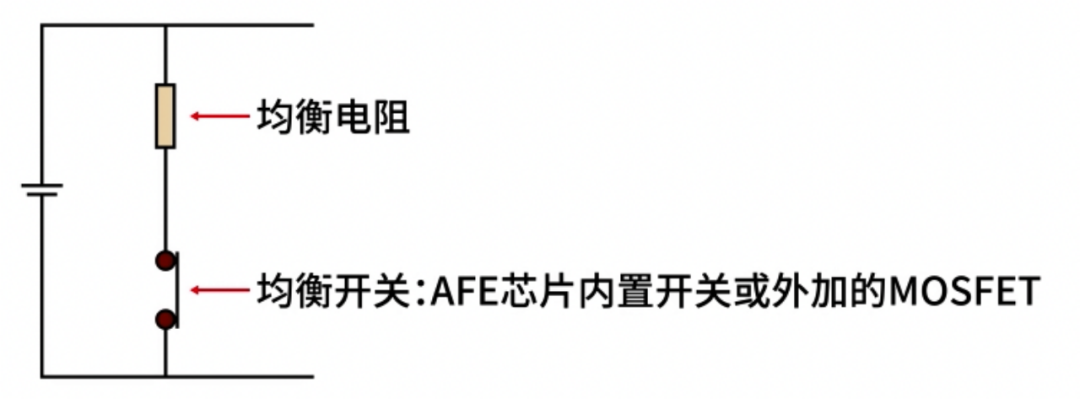

• 被动均衡（最常用）：通过电阻对电压较高的电芯放电，消耗多余能量，直至所有电芯电压趋于一致。实现简单、成本低，但能量以热量形式耗散，效率不高。

• 主动均衡：利用变压器或电感等储能元件，将能量从电量高的电芯转移至电量低的电芯。效率高、发热小，但电路复杂、成本较高，适用于高性能、高价值系统。

03 主开关与预充开关

主开关

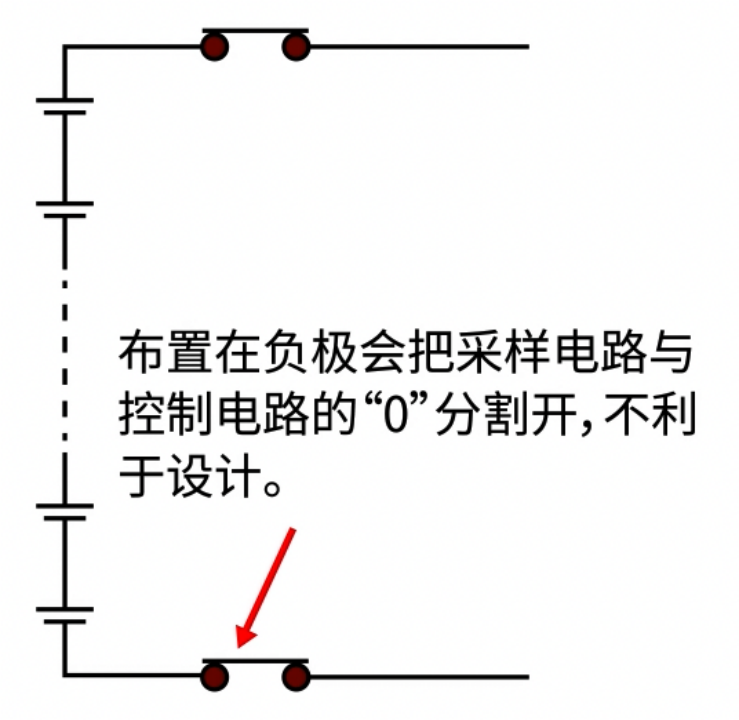

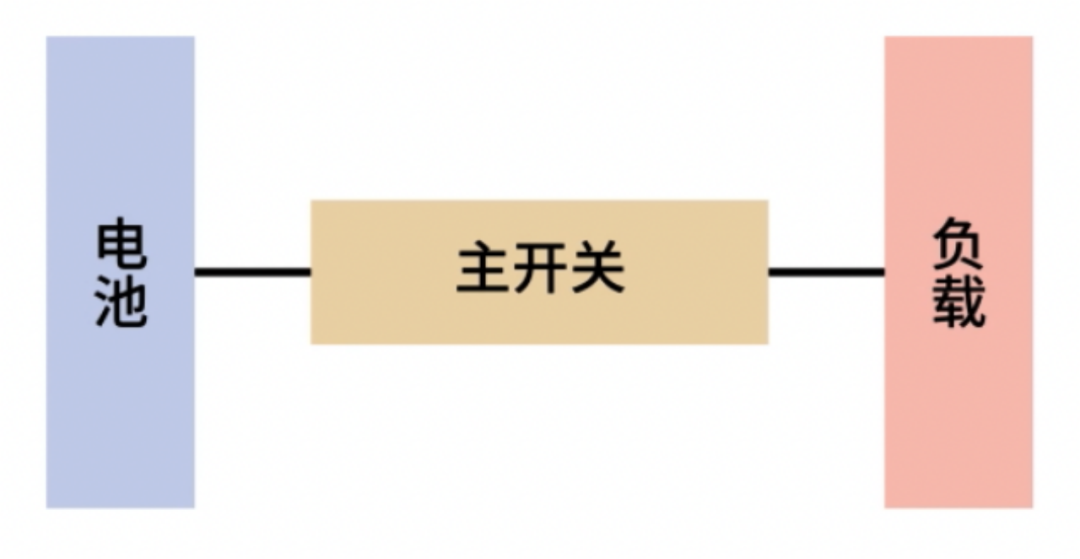

主开关在上电或维护电池时控制电池是否与负载连接。如果布置在电池负极，会把采样电路与控制电路的“0”分割开，不利于设计，所以多数设计把开关布置在电池正极线。

开关可以选机械触点开关，也可以选 MOSFET 组成的半导体开关。机械开关的优势是导通电流能力大、驱动电路简单（继电器线圈），且功率电路与控制电路之间天然绝缘；缺点是响应时间在毫秒级以上。MOSFET 开关响应速度非常快，但驱动电路更复杂。

预充开关

在高压电池系统中，负载侧通常存在大容量输入电容。上电瞬间，电池电压较高而电容电压接近 0V，这会导致什么后果？答案就是电池近似短路，产生瞬间大电流脉冲，可能损坏器件或降低电池寿命。

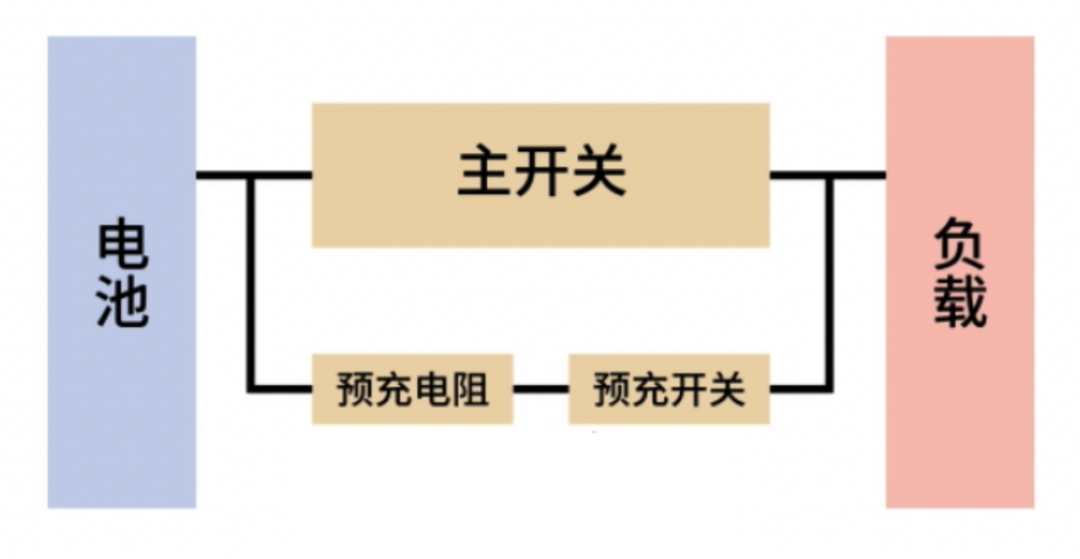

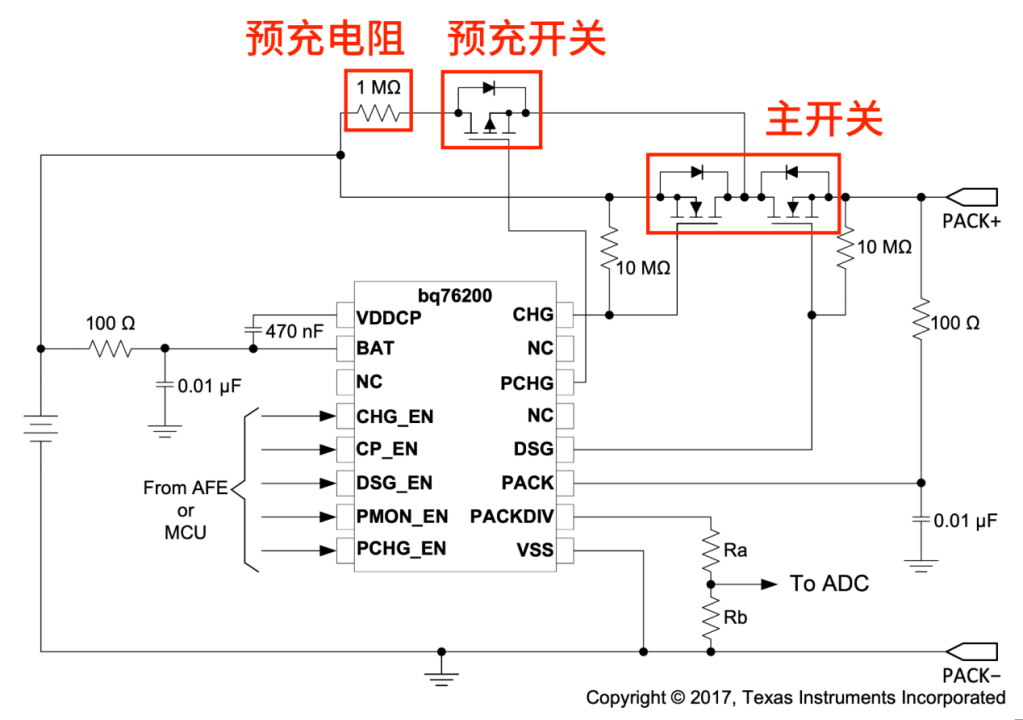

为此，需要增加预充电路：一个预充开关与一个预充电阻串联，在主开关闭合之前先行导通预充开关，通过电阻对负载电容缓慢充电；待电容电压接近电池电压后，再闭合主开关，从而有效抑制冲击电流。

04 AFE（模拟前端）

AFE 是 BMS 中最为关键的芯片之一，直接与电池组相连，承担着信号采集与保护执行的双重角色。其主要功能包括：

• 信号采集与传输：检测每节电芯的电压、充/放电电流、电芯温度，并通过 ADC 转换为数字量传输给 MCU
• 电池均衡：当电芯间电压差超过阈值时，通过内置或外置均衡电阻对高电压电芯放电
• 异常保护：响应过压、欠压、过流、短路等异常状态，快速切断主开关
• 开关控制：驱动主开关和预充开关
• 部分算法集成：集成基础的电量管理算法，降低 MCU 负担

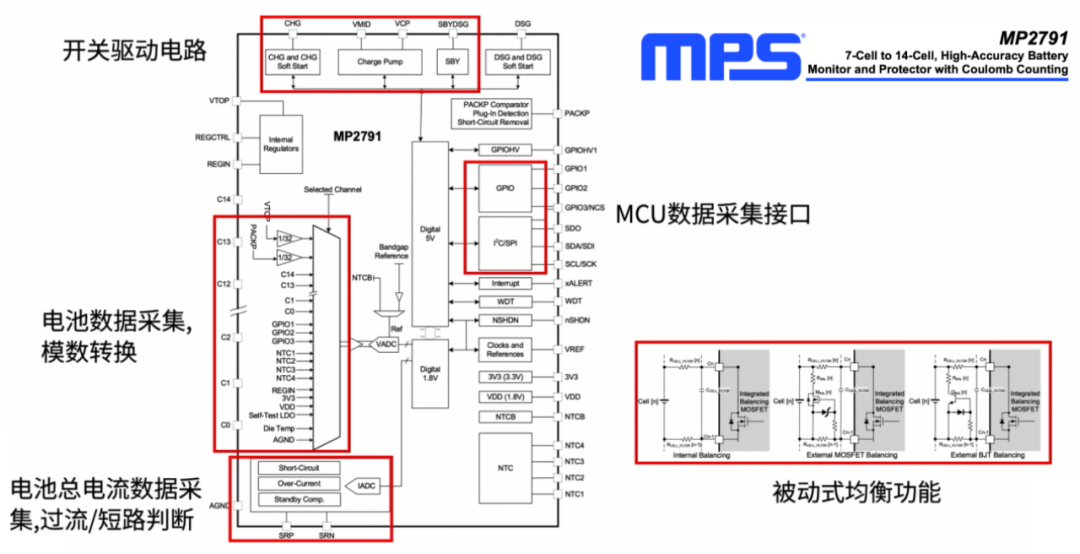

以 MPS 出品的 14 通道 AFE 芯片 MP2791DFP-0002-T 为例，说明 AFE 芯片的功能。

它集成了电池数据采集、模数转换、电池组总电流数据采集、过流/短路判断、被动式电池均衡和开关驱动等功能，并提供数据接口与 MCU 进行数据传输。

由于需要靠近电池，它支持较高的操作温度，支持高达 66V 的电池电压，允许最高 14 颗电池串联使用。

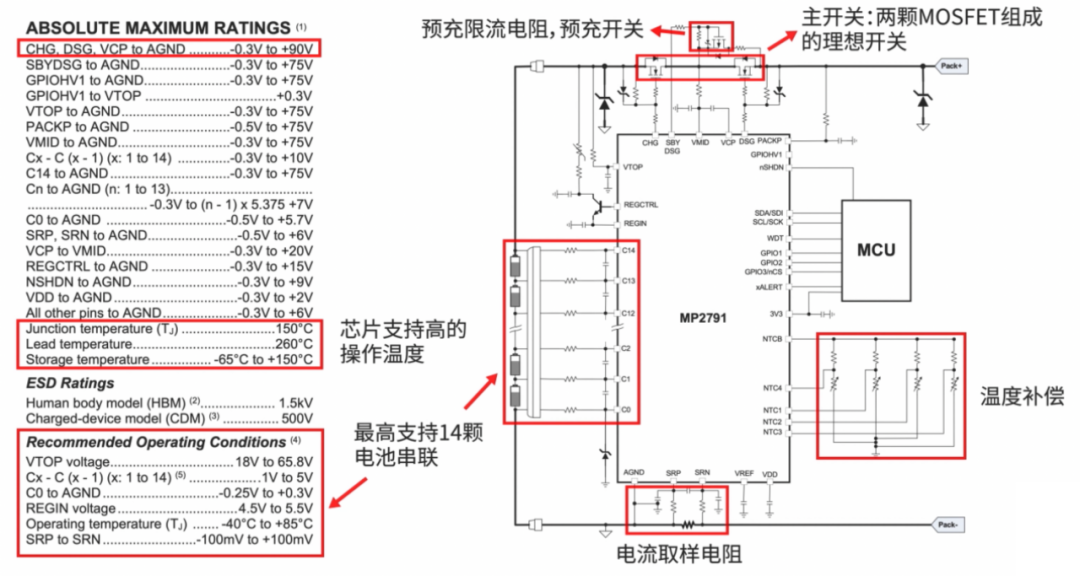

图中是它的应用电路，主开关采用了两颗 MOSFET 串联的理想开关结构，预充开关与主开关的一颗 MOSFET 串联，实际上也形成背靠背双 MOS 结构。

05 电量计

作为内含充电策略算法的电量计，它可以采集电池的电压、电流、温度和电池种类等参数，根据特定算法计算并输出电池容量信息，并发送给 MCU。

优势：准确的健康度预测、电池安全预警及保护、电池安全充电控制，可以充分保护电池安全，延长电池寿命。

算法包括：

• 预测剩余容量、满充容量、电池剩余容量百分比
• 预测电池健康度，反映老化程度
• 预测剩余放空时间和充满时间

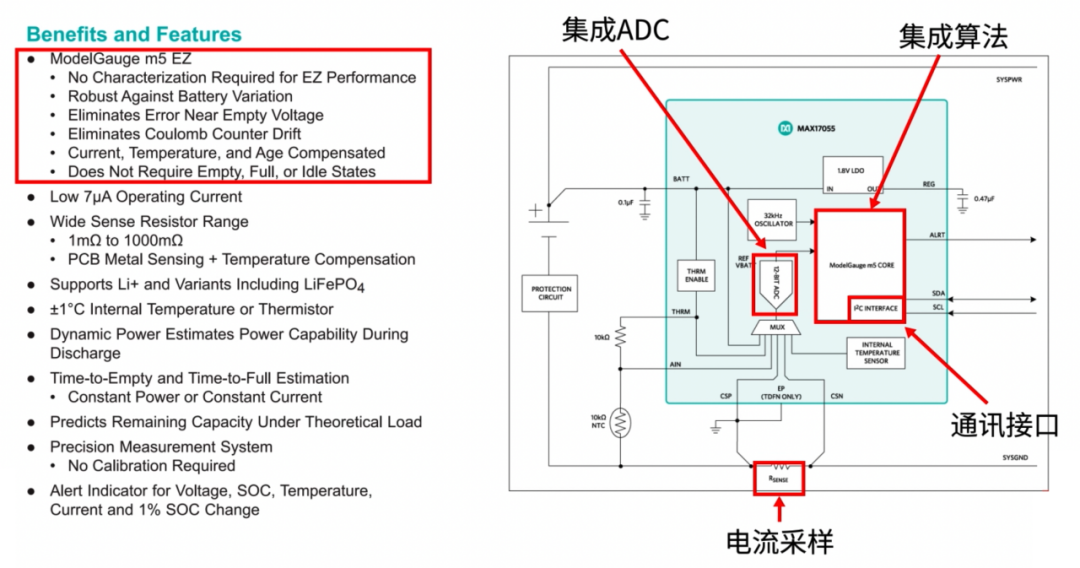

我们以 ADI 的单锂电池电量计 IC MAX17055 为例，介绍电量计的功能。

它内部集成了针对锂电池特性的电量算法，其中包含电流、温度与电池充/放电次数的补偿，支持精确的电流采样，具有超低的静态电流。

06 完整的 BMS 系统

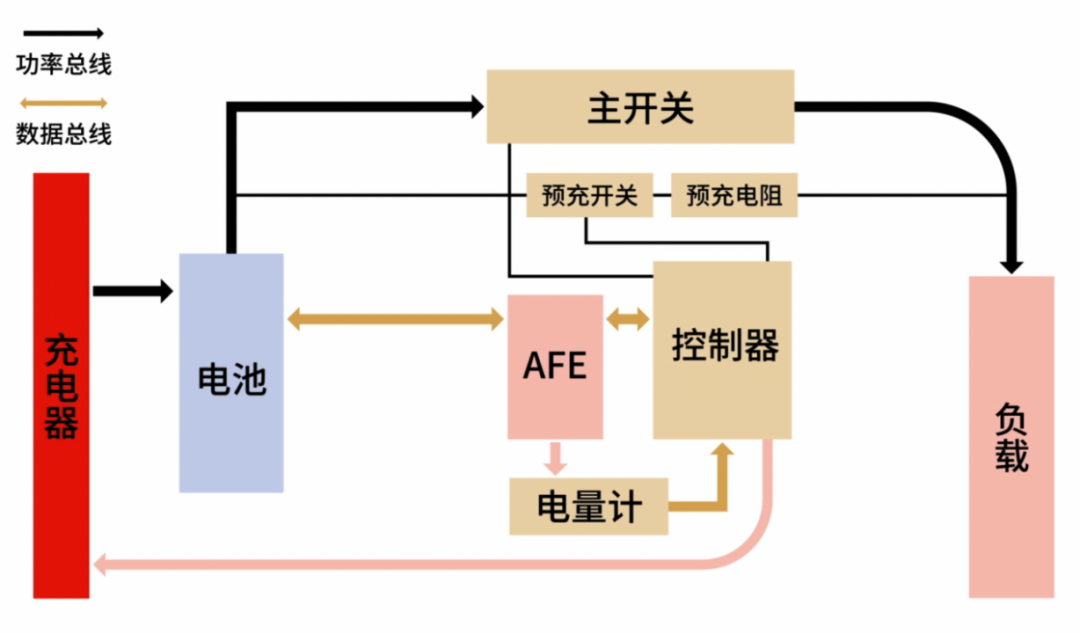

将 AFE、电量计、MCU、主开关及预充电路组合起来，便构成了一个完整的电池管理系统。该系统不仅能实时监控电池状态，还能与充电器交互，实现智能充电管理，确保电池安全、高效、长寿命地运行。

总结

BMS 是多串电池应用中的核心保障。从 AFE 的精确采集与均衡，到电量计的智能估算，再到主开关与预充电路的可靠控制，每一个环节都直接影响着整个电池组的性能与安全。

• 小功率/消费电子：可采用集成度高的单芯片 BMS 方案（含 AFE + MCU + 均衡）
• 大功率/工业/汽车：通常采用 AFE + 独立 MCU + 外部均衡 + 高边 MOSFET 开关的分立方案

希望本文能帮助读者理清 BMS 的基本架构与设计要点，为后续的电池系统开发打下基础。更多电源与电池管理知识，也欢迎到 云栈社区 与工程师们交流。
