自动驾驶系统设计：11个摄像头视频流总带宽估算与链路规划

这篇文章将从 摄像头 → SerDes → SoC → DDR → ISP → 显示 的整条链路来系统性地计算带宽，这才是汽车域控制器设计阶段真正需要核算清楚的核心内容。

一、为什么要算摄像头带宽？

许多硬件工程师在设计摄像头系统时，往往只关注一个显性参数：MIPI CSI lane 的数量。

但实际工程中，我们需要计算的是 5个关键带宽节点：

1. 摄像头原始数据带宽
2. SerDes（串行器/解串器）带宽
3. MIPI CSI（摄像头串行接口）带宽
4. ISP（图像信号处理器）内部处理带宽
5. DDR（内存）读写带宽

任何一个环节的带宽不足，都可能导致系统性的问题，例如 ISP 丢帧、MIPI 数据溢出 或是 DDR 带宽被挤爆，严重影响自动驾驶功能的稳定性和实时性。因此，在系统架构设计之初，就必须将这些带宽账算明白。

二、摄像头原始数据带宽计算

摄像头产生的原始（RAW）数据带宽，其基础计算公式非常简单：

Bandwidth = Width × Height × FPS × BitDepth

其中，Width 和 Height 是分辨率，FPS 是帧率，BitDepth 是单像素的位深（如 10bit 表示为 10）。

但实际传输中，视频流还包含行消隐（H-Blanking）和场消隐（V-Blanking）等非有效像素数据。因此，更贴近实际工程的计算需要乘以一个开销系数，通常为 1.2 左右：

Bandwidth = Width × Height × FPS × BitDepth × 1.2

三、常见车载摄像头的带宽需求

我们可以通过一个表格直观感受不同规格摄像头的带宽压力：

分辨率	FPS	数据格式	估算带宽
2MP	30	RAW10	≈1.5 Gbps
4MP	30	RAW10	≈3 Gbps
8MP	30	RAW10	≈6 Gbps
8MP	60	RAW10	≈12 Gbps

可以看到，一个 8MP（约 3300万像素）的摄像头在 30fps 下，带宽需求已达到 6Gbps 级别。这已经是一个相当可观的数字。

四、L2级自动驾驶的摄像头配置数量

一套典型的 L2/L2+ 级自动驾驶系统，其摄像头配置大致如下：

前视长焦     ×1
前视广角     ×1
环视摄像头   ×4
侧视摄像头   ×2
后视摄像头   ×1
驾驶员监控 (DMS) ×1
乘客监控 (OMS)  ×1

简单相加：

总计：11 个摄像头 (cameras)

五、11个摄像头的总带宽计算

让我们基于一个主流的高端配置进行估算：

假设条件：

分辨率：8MP (3840 × 2160)
帧率：30 fps
数据格式：RAW10 (10bit/像素)

单路摄像头基础数据量：

3840 × 2160 × 30 × 10 ≈ 2.5 Gbps

考虑消隐区等开销 (×1.2)：

单路有效带宽 ≈ 3 Gbps
单路总带宽 (含开销) ≈ 6 Gbps

那么，11路摄像头的总原始数据带宽为：

11 × 6 Gbps = 66 Gbps

这个数字（约 66 Gbps）是许多工程师第一次计算时会感到惊讶的。它意味着数据管道必须拥有极高的吞吐能力。

六、SerDes 链路的带宽规划

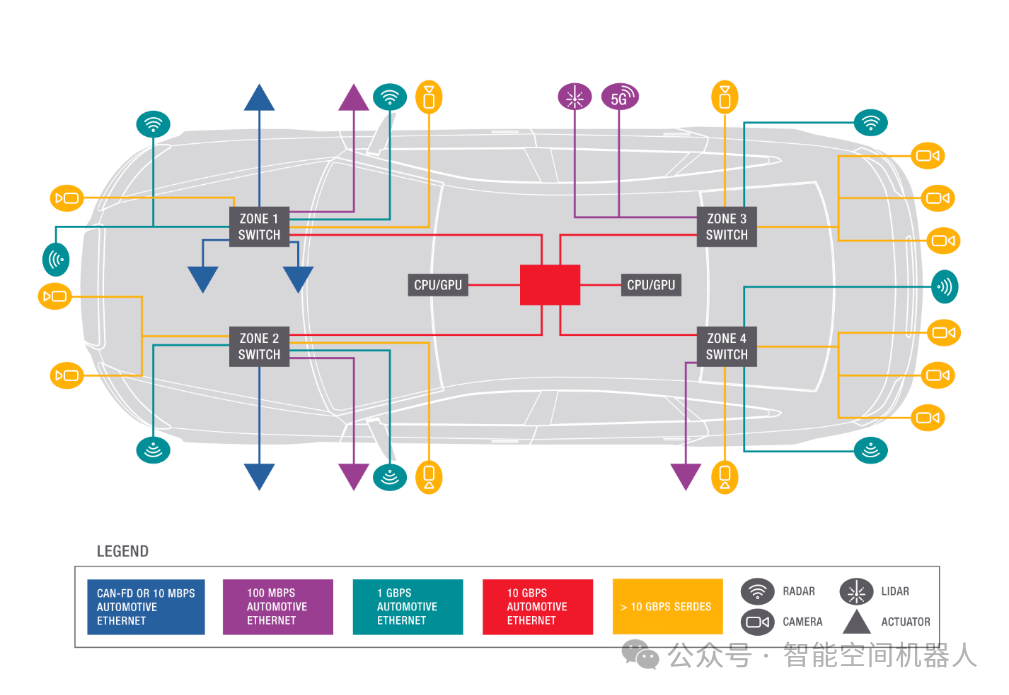

汽车Zonal架构网络拓扑示意图（图中标注了不同速率的总线）

在车辆中，摄像头通常不会直接通过长距离的并行线束连接域控制器，而是通过 SerDes 技术进行传输。其典型链路结构如下：

Camera
   │
Serializer (串行器)
   │
Coaxial Cable (同轴电缆) / STP
   │
Deserializer (解串器)
   │
MIPI CSI
   │
SoC

因此，选用的 SerDes 技术必须能满足单路摄像头的带宽需求。以下是常见车载 SerDes 技术的标称带宽：

技术	单链路标称带宽
GMSL2	6 Gbps
GMSL3	12 Gbps
FPD-Link III	4 Gbps
FPD-Link IV	8 Gbps

对于前述 8MP @ 30fps (≈6Gbps) 的摄像头，至少需要选用 GMSL2 或 FPD-Link IV。这也是为什么当前许多高端 ADAS 方案倾向于选用 GMSL3，它为更高的分辨率和帧率预留了空间。

七、SoC 入口：MIPI CSI 接口带宽

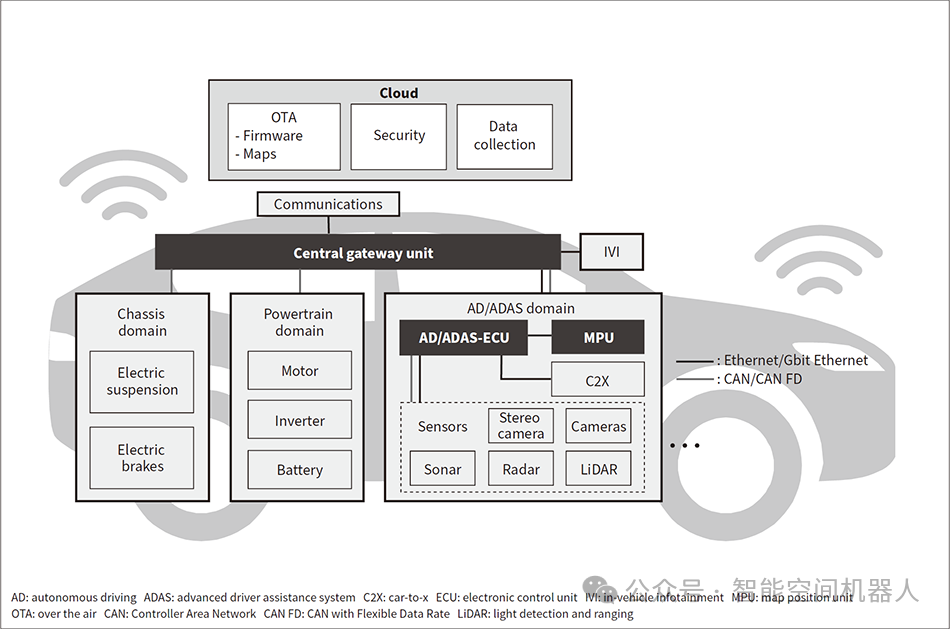

车载域控系统架构框图（展示了不同域之间的网络连接）

数据通过解串器后，便进入 SoC 的 MIPI CSI-2 接口。这是 ISP 模块的数据入口。

假设 SoC 提供一个 16 lane 的 CSI-2 接口，每 lane 的速率按 2.5 Gbps 计算：

总入口带宽 = 16 lane × 2.5 Gbps/lane = 40 Gbps

显然，40 Gbps 的入口带宽无法同时接纳 66 Gbps 的原始数据。因此，在实际设计中，必须通过 多个独立的 CSI 接口 来分流这11路摄像头的数据。例如，使用 2 个甚至 3 个 CSI 接口组，是常见的解决方案。

八、ISP 处理带宽

ISP 是计算密集型模块，它需要对原始的 RAW 数据进行一系列处理，包括：

• 去噪 (Denoise)
• 高动态范围合成 (HDR)
• 去马赛克 (Demosaic)
• 色彩校正 (Color Correction) 等

这些处理过程往往意味着数据在 ISP 内部会被多次存取和运算。因此，ISP 内部的数据流带宽通常远高于其输入带宽，经验值约为：

ISP 内部处理带宽 ≈ 输入带宽 × (2 ~ 3)

如果总输入带宽是 66 Gbps，那么 ISP 需要处理的内部带宽可能高达：

66 Gbps × 2.5 ≈ 165 Gbps

这个巨大的数据流对 SoC 内部总线架构和 ISP 自身算力提出了严峻挑战。

九、DDR 系统带宽压力

处理前、后的图像数据都需要在 DDR 中缓存。DDR 的带宽是所有模块（ISP、CPU、GPU、NPU）共享的资源，必须仔细核算。

DDR 带宽计算公式为：

DDR 带宽 (GB/s) = (总线位宽 × 数据速率) / 8

更直观的工程算法是：

DDR 带宽 (GB/s) = 总线位宽 × 数据速率 × 2

（因为DDR是双倍数据速率）

例如，一个 LPDDR5 配置：

总线位宽：64 bit
数据速率：6400 MT/s

其峰值带宽约为：

(64 × 6400 × 2) / 8 / 1000 ≈ 102.4 GB/s
或 64 × 6.4 × 2 ≈ 819 Gbps (理论值，实际略低)

尽管 DDR 总带宽看起来很高（约 800 Gbps 量级），但需要减去 操作系统、应用、其他传感器（雷达、激光雷达）融合等占用的部分。留给11路摄像头数据读写的带宽必须留有充足余量，通常建议利用率不超过70%。

十、显示输出带宽

最后，如果需要将某些摄像头画面显示在车载屏幕上，还需要计算显示通道的带宽。公式与摄像头原始数据类似：

显示带宽 = 分辨率 × 刷新率 × 色彩深度

例如，驱动一块 4K 屏幕：

分辨率：3840 × 2160
刷新率：60 Hz
色彩格式：RGB888 (24bit)

所需带宽约为：

3840 × 2160 × 60 × 24 ≈ 12 Gbps

这部分通常通过 MIPI DSI 或 eDP 接口连接。

十一、完整的视频数据链路

现在，我们可以勾勒出从物理摄像头到最终显示的完整数据路径：

Camera (传感器)
   │
SerDes Link (串行链路)
   │
Deserializer (解串器)
   │
MIPI CSI-2 (接口)
   │
SoC ISP (图像处理)
   │
DDR Memory (缓存)
   │
GPU/NPU (分析/渲染)
   │
MIPI DSI/eDP (显示接口)
   │
Display (屏幕)

十二、未来技术趋势展望

车载视频链路技术仍在快速演进，主要方向有三个：

1. A-PHY
由 MIPI 联盟推动的标准化车载高速串行接口，旨在统一 SerDes 市场。其优势包括传输距离长（可达15米以上）、速率高（初期16Gbps，未来更高）、以及更好的EMI性能。

2. Automotive Ethernet (车载以太网)
摄像头直接集成以太网 PHY，通过单对非屏蔽双绞线（如 1000BASE-T1）接入车载以太网交换机。这种方式更有利于实现灵活的传感器布局和集中化的数据处理，是面向下一代“软件定义汽车”架构的关键技术。

3. Sensor Fusion (多传感器融合)
带宽压力不仅来自摄像头，还来自高分辨率激光雷达和4D成像雷达。未来的域控制器需要具备同时处理海量异构传感器数据的能力，这对内部总线和计算架构提出了更高要求。

总结

回到最初的问题：一套配备 11 个 8MP @ 30fps 摄像头的 L2+ 自动驾驶系统，其视频数据链路的带宽需求峰值大约在 66 Gbps 量级。

在进行硬件选型和系统设计时，必须通盘考虑并验证以下关键环节的带宽是否匹配：

• SerDes 链路的总带宽与单路带宽
• SoC 的 MIPI CSI 接口数量与速率
• ISP 模块的处理能力与内部带宽
• DDR 系统的实际可用带宽余量

任何一个环节成为瓶颈，都可能导致系统性能下降甚至功能失效。希望这份从硬件工程师视角出发的带宽计算指南，能为你的自动驾驶系统设计提供有价值的参考。如果你对汽车网络或系统架构有更深入的兴趣，欢迎在 云栈社区 与同行们交流探讨。
