清华BME²即插即用模块解析：薛定谔桥赋能医学影像对齐与多扫描复原

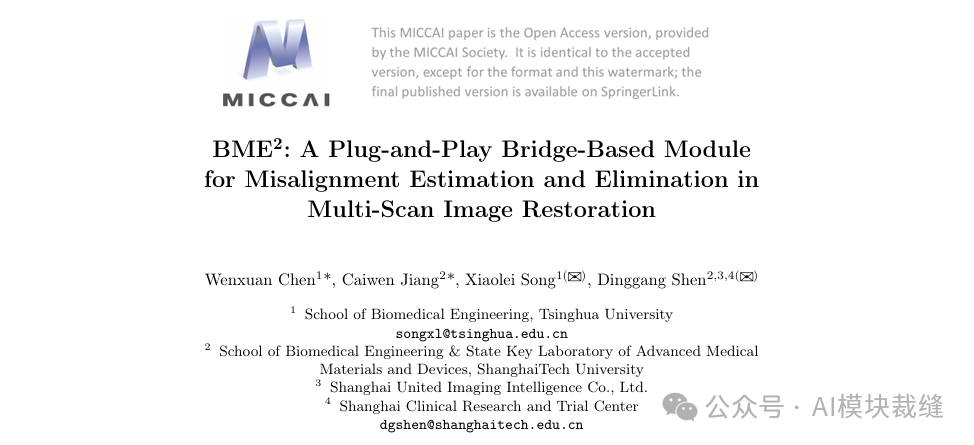

• 论文标题: BME²: A Plug-and-Play Bridge-Based Module for Misalignment Estimation and Elimination in Multi-Scan Image Restoration
• 论文与代码: 论文及更多详细信息可在项目页面查看。

核心创新点

想象一下，医生需要对同一患者在不同时间或不同模式下拍摄的医学影像进行比较分析，比如动脉期和静脉期的CT扫描。但由于呼吸、器官蠕动等原因，这些图像在空间上往往没有完美对齐。传统方法要么在预处理阶段进行复杂的配准，要么期望网络自己学会处理错位，效果常常不尽如人意。

来自清华大学等机构的研究团队提出的 BME² 模块，旨在从根本上解决这个问题。它的核心创新主要体现在以下几点：

1. 首次引入薛定谔桥模型：这是该工作的一大亮点。研究团队首次将薛定谔桥（Schrödinger Bridge）模型应用于多扫描图像复原任务，用以建模和解决扫描间的复杂空间错位问题。相比于传统的扩散模型，薛定谔桥能更有效地连接两个给定的分布，非常适合用于“将错位的特征对齐到正确位置”这一任务。

2. 提出即插即用对齐插件（BME²）：BME² 被设计为一个轻量级、即插即用的模块。这意味着它可以像插件一样，无缝集成到任意一个现有的多扫描图像复原网络（称为骨干网络或 Backbone）中，在不改变原网络主体架构的情况下，显著提升其处理未对齐数据的能力。

3. 采用“从粗到精”的估计策略：模块采用了两阶段的智能策略。首先，通过一个轻量级的网络快速预测一个粗略的形变场，抓住大致的错位趋势。然后，利用薛定谔桥模型对这个粗略结果进行迭代优化，像“精雕细琢”一样，逐步估计并消除那些细微、复杂的局部错位。

4. 实现性能与效率的平衡：实验表明，BME² 能够显著提升多种基线模型的图像复原质量。更重要的是，它在带来性能增益的同时，仅引入了非常温和的计算开销，这对于计算资源敏感、追求实时性的临床医疗应用场景至关重要。

方法详解

整体结构概述

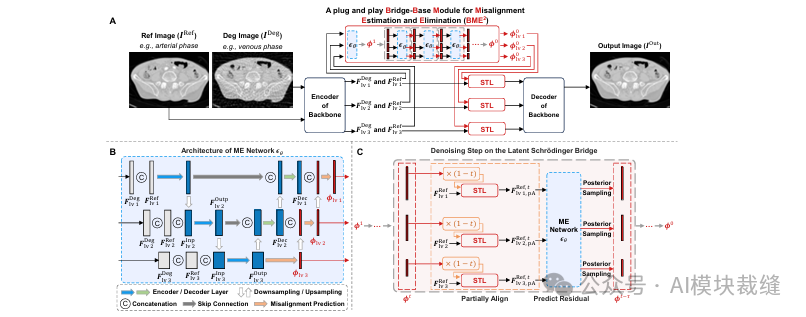

BME² 的核心定位是一个“功能增强插件”。它被嵌入到现有的多扫描图像复原网络的编码器和解码器之间。

具体工作流程是：骨干网络的编码器会提取退化图像（如质量较差的静脉期图像）和参考图像（如清晰的动脉期图像）的多尺度特征，记为 {F_Deg^l, F_Ref^l}。BME² 模块接收这些特征对，并通过上文提到的“从粗到精”的两阶段过程，估算出一个精确的形变场 φ。最终，利用这个形变场将参考图像的特征对齐到退化图像的特征空间，然后将对齐后的特征送回骨干网络的解码器，用于生成高质量、无错位伪影的复原图像。

步骤分解

1. 初始粗略估计：一个轻量级的U型网络（称为 ME Network）首先上场。它接收成对的退化与参考特征，快速计算并输出一个初始的、全局性的形变场 φ。这一步速度快，旨在捕获大范围的整体位移。

2. 基于薛定谔桥的精炼：这是精度提升的关键。初始形变场被送入一个基于薛定谔桥的迭代优化流程。这个过程可以理解为循环执行“部分对齐与残差预测”：在每一步迭代中，系统首先使用当前形变场的一部分（乘以系数 1-β）对参考特征进行“部分对齐”；然后，ME Network 被再次用于预测剩余未被对齐的错位部分（即残差）。通过一种称为“后验采样”的机制不断更新形变场，使其逐步逼近最真实、最精确的 φ_0。这种方法让优化过程更加平稳和精准。

3. 联合损失函数训练：整个模型（骨干网络 + BME² 插件）是端到端联合训练的，由一个组合损失函数监督：

   • 重建损失：确保最终输出的复原图像在像素级别上与真实高质量图像保持一致。
   • 相关性损失：引导形变场进行正确的特征对齐，最大化对齐后特征与目标特征之间的相似性。
   • 平滑度损失：对预测的形变场施加约束，确保其变化平滑、连续，符合真实的物理形变规律，避免产生不合理的畸变。

即插即用模块的作用

适用场景

BME² 模块的用途广泛，尤其适用于以下医学影像处理场景：

• 多扫描图像复原：这是最直接的应用。例如，利用一张高质量、无运动的扫描（参考）来修复另一张因运动而模糊的同类扫描（退化）。
• 多模态医学影像融合：例如，在超分辨率任务中，结合T1加权MRI（参考）和T2加权MRI（退化）的信息，解决不同模态图像间的固有配准难题。
• 多时相医学影像分析：典型如腹部CT的动脉相和静脉相图像分析。两者间由于造影剂流动和器官非刚性运动存在复杂形变，BME² 可以有效对齐它们，便于后续对比诊断。
• 肿瘤疗效评估与追踪：在癌症治疗中，需要精确比较治疗前后（不同时间点）的扫描图像以评估肿瘤大小、形态的变化。BME² 能够消除因患者体位、呼吸等造成的对齐误差，让变化评估更准确。

主要价值

1. 内置精准配准能力：BME² 为图像复原网络赋予了强大的内部对齐功能。这意味着在处理前，不再需要繁琐且可能出错的独立图像配准预处理步骤，实现了“端到端”的复原与对齐。
2. 显著提升输出质量：通过精确对齐参考图像的信息，网络能够更有效地利用跨扫描/跨模态的互补信息。这能大幅减少最终复原图像中的重影、模糊等伪影，提升图像的清晰度和诊断价值。论文报告在脑部和腹部数据集上，平均PSNR指标分别提升了0.54 dB和0.65 dB。
3. 增强模型通用性与部署便利性：其“即插即用”的特性是其最大优势之一。开发者可以轻松地将其集成到已有的、训练好的网络架构中，快速增强模型对未对齐数据的鲁棒性，而无需从头开始重新设计和训练一个复杂的网络。这极大地降低了研究和工程部署的门槛。
4. 实现高效计算：与一些依赖全局搜索或重型注意力机制的对齐方法相比，BME² 采用的两阶段策略在保证更高精度的同时，计算效率更高。例如，集成BME²后的DANCE*网络，其FLOPs（浮点运算数）反而低于原始版本，体现了其设计的优越性。

总结

简而言之，BME² 就像一个轻巧而强大的“对齐插件”。它创新地结合了快速初始估计与薛定谔桥迭代精炼，为任何多扫描图像复原网络装上了一双“火眼金睛”，使其能够自动、精确地消除空间错位。在几乎不增加计算负担的前提下，显著提升医学影像的复原质量与可用性，为人工智能在医疗领域的深度应用提供了一个实用的工具。对于从事智能 & 数据 & 云领域，特别是计算机视觉和医学图像分析的研究者和工程师来说，这项技术值得深入关注。你可以在云栈社区找到更多相关的技术讨论与资源分享。
