网络布线核心要点：跳线与交叉线区别、场景判断与使用指南

网络布线是每位网络工程师都会遇到的基础问题。即便你持有CCNA/HCIA认证，在初次踏入机房面对成堆网线时，也可能感到困惑：这些线缆看着都一样，究竟有什么区别？是跳线（Straight-through），还是交叉线（Cross-over）？本文将为你厘清两者从原理到实战的关键差异。

区分跳线与交叉线的根本原因

以太网通信的核心在于发送（TX）与接收（RX）的匹配。设备间正常通信的原则简单来说就是：你说，我听；我说，你听。然而，不同类型的网络设备其接口的默认收发设计并不相同。因此，是否需要交叉线取决于设备Tx/Rx的对接方式。

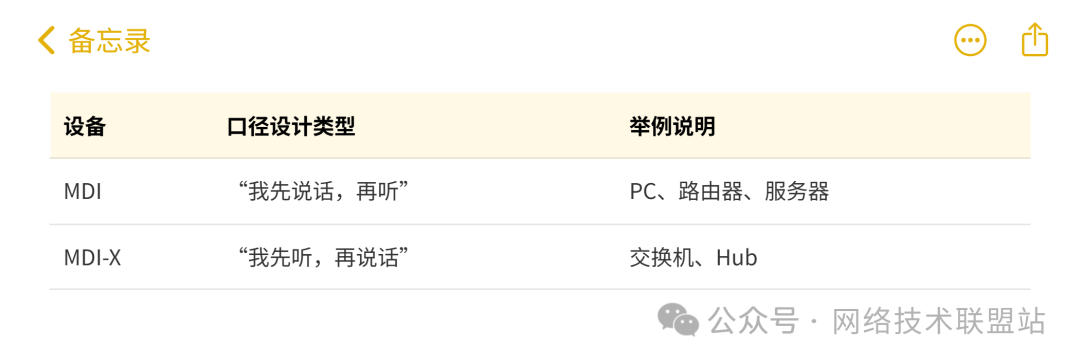

一个形象的比喻可以帮助理解： 如果两台设备都是MDI类型，则都只想“说”而不想“听”，沟通必然失败。同理，如果两台都是MDI-X类型，都只想“听”而不想“说”，同样无法建立连接。这就需要交叉线来互换发送与接收信号，让双方能够正常“对话”。

那么，跳线是什么？跳线就是直通线——两端的线序一一对应，不需要交换Tx/Rx，用于本身就匹配收发关系的设备对之间连接。

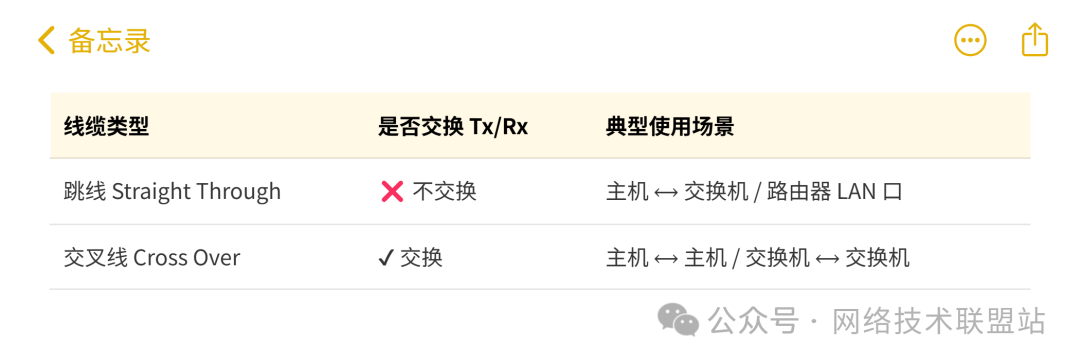

核心关系总结如下：

如何肉眼区分两种线缆？

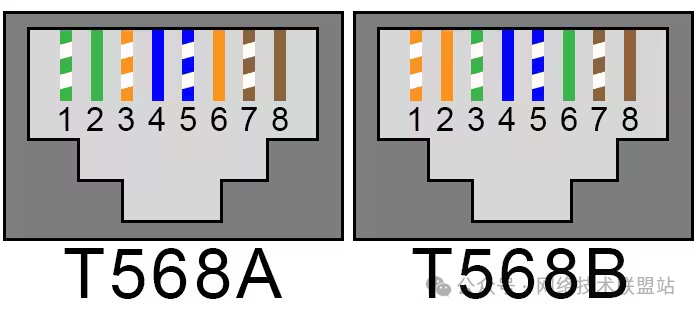

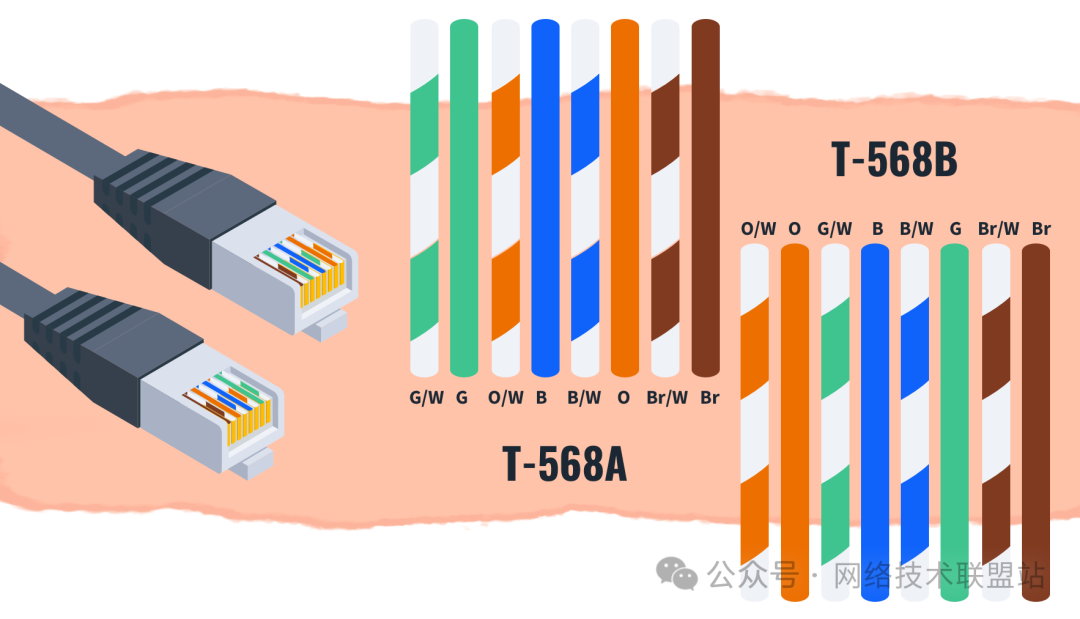

常见的网络布线标准有两种：T568A和T568B。两者的区别仅在于绿色线对与橙色线对的顺序，但理解这个差异是掌握交叉线原理的关键。

T568A 线序

针脚	颜色
1	绿白
2	绿
3	橙白
4	蓝
5	蓝白
6	橙
7	棕白
8	棕

T568B 线序（最常用）

针脚	颜色
1	橙白
2	橙
3	绿白
4	蓝
5	蓝白
6	绿
7	棕白
8	棕

🟦 跳线 = 两端采用相同标准

两端同为T568A或同为T568B即可，行业惯例通常使用B-B。

T568B ↔ T568B → 跳线

针脚完全对齐（1→1， 2→2， 3→3， 6→6），这意味着设备A的发送引脚直接连接设备B的接收引脚，实现了直通连接。

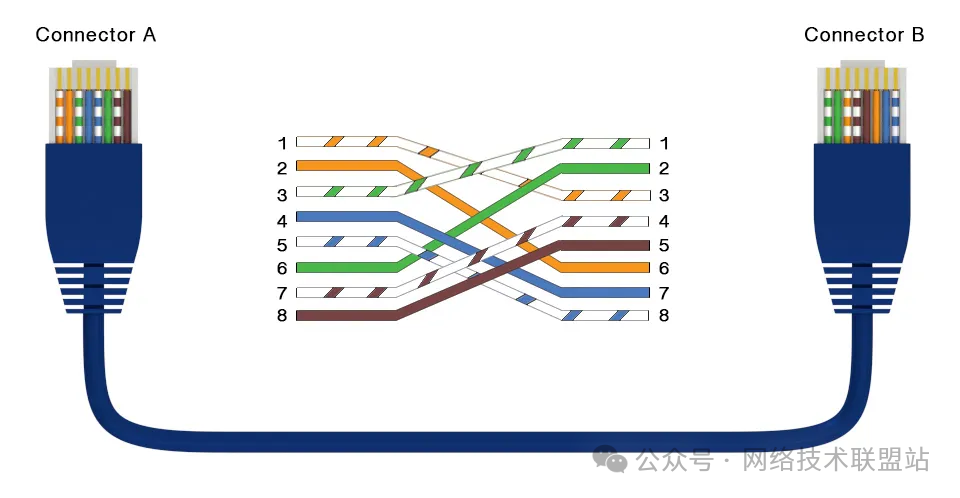

🟥 交叉线 = 一端568A， 一端568B

T568A ↔ T568B → 交叉线

关键在于以下针脚的交叉：	A端针脚 (T568A)	B端针脚 (T568B)	动作
1 (白绿)	3 (白橙)	交换发送与接收
2 (绿)	6 (橙)	交换发送与接收

即通过 1 ↔ 3、2 ↔ 6 的交换，完成了TX/RX信号的对调。

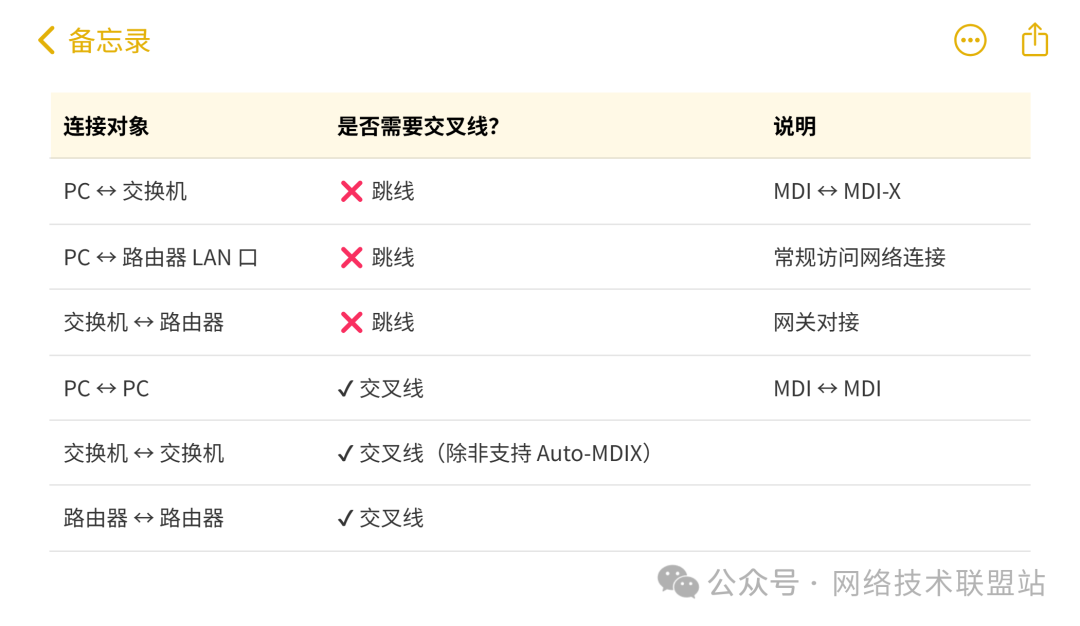

使用场景快速判断法

记住以下表格，你将不会再插错网线。 一句实用口诀：异类设备用跳线，同类设备用交叉（此规则适用于不支持Auto-MDIX的情况）。

Auto-MDIX会让交叉线过时吗？

现代网络设备越来越智能，大多数交换机、服务器网卡都支持 Auto-MDIX 功能。它能自动检测线缆类型并调整内部收发逻辑，这意味着使用跳线或交叉线通常都能连通。

那么，我们还需要交叉线吗？答案是：在某些场景下仍然需要。

主要原因包括：

• 部分老旧或工业级网络设备可能不支持Auto-MDIX功能。
• 在网络故障排查时，一根已知完好的交叉线是验证链路和隔离问题的有效工具。

如何快速判断线缆类型？

无需专业仪器，仅凭观察即可初步判断：

第一步：肉眼观察水晶头线序

• 一端为T568A线序，另一端为T568B线序 → 交叉线
• 两端线序标准相同（通常为T568B） → 跳线

第二步（专业验证）：使用网线测试仪

• 指示灯按顺序一一对应点亮（1-1， 2-2， 3-3...）→ 跳线
• 指示灯交叉点亮（1-3， 2-6...）→ 交叉线

掌握这些基础但关键的网络布线知识，无论是连接交换机还是调试设备间的TCP/IP通信，你都能更加得心应手，成为机房故障排查的可靠保障。
