老马：（推了推眼镜，指着白板上的系统图）小李，你看这个控制系统模型，传感器测量输出，控制器计算指令，执行器改变状态，状态又影响传感器测量——这四个变量在同一个时刻互相依赖，形成了一个闭合的环。这就是工程师们常说的“代数环”。
小李：（眉头紧锁）对，我在Simulink里搭建类似模型时经常遇到这种情况。仿真会报错：“代数环检测到隐式方程”，然后卡在那里不动。每次都得手动插入Unit Delay模块，把同时刻的耦合拆成跨时间的递推关系。可这样处理总感觉有点“粗暴”，像是用近似代替了精确。
小智：（兴奋地举起平板）我最近在研究Sysplorer MCP Server的开源计划，它能让AI Agent直接调用系统建模仿真能力。我在想，AI能不能“理解”代数环的数学本质，帮我们找到更优雅的处理方式？
老马：（微笑）这个问题问得特别好。代数环的处理方式，背后是两种截然不同的工程计算哲学。今天咱们就从代数环的本质讲起，看看从“人工打破”到“自然消解”的技术演进路径。
一、代数环的数学本质：不是bug，而是物理系统的固有结构
小智：老马，您说代数环不是bug，那它到底是什么？
老马：从数学上讲，代数环是一组在同一时刻相互耦合的代数方程。比如最简单的例子：
y = 2x + 3
x = y - 1
这两个方程中，x和y互相依赖，形成了一个二元一次方程组。在仿真计算中，这种同时刻的隐式关系如果出现在因果信号流里，就会让求解器“不知所措”——因为按顺序计算的话，算x需要知道y，算y又需要知道x，成了“先有鸡还是先有蛋”的死循环。
小李：但物理系统中确实存在这种同时刻的耦合啊！比如电路里的基尔霍夫定律，机械系统里的力平衡方程，都是变量在同一时刻相互约束。
老马：没错！这正是关键所在。代数环不是建模错误，而是物理系统固有结构的数学体现。一个健康的工程仿真工具，不应该把物理系统的本质特征当成“异常”来处理，而应该有能力包容并求解这种结构。
小智：我明白了。就像人的关节，多个骨骼通过韧带、肌肉相互连接，形成复杂的力学耦合。你不能因为这种耦合让力学分析变复杂了，就说关节结构是“bug”。
老马：（点头）很形象的比喻。现在我们来对比两种完全不同的处理哲学。
二、Simulink的处理哲学：时间展开系统，人工打破代数环
小李：我先说说Simulink的做法。当检测到代数环时，工具会报错并建议几种处理方式：
- 插入Unit Delay模块：把当前时刻的变量值替换为上一时刻的值，打破同时刻耦合
- 使用Memory模块：类似Unit Delay，但只对离散系统有效
- 调整求解器设置：选择能处理隐式方程的求解器，但计算效率会大幅下降
我们团队最常用的是第一种方法，因为简单直接，能让仿真跑起来。
老马：这种方法本质是什么？
小智：我分析一下。假设原方程是 y(t) = f(x(t)) 且 x(t) = g(y(t))，其中t是当前仿真时刻。插入Unit Delay后变成：
y(t) = f(x(t-Δt))
x(t) = g(y(t))
或者另一种形式：
y(t) = f(x(t))
x(t) = g(y(t-Δt))
这样，计算就有了明确的先后顺序——要么先算y再算x，要么先算x再算y，取决于延迟插在哪个变量上。
小李：是的，但代价也很明显。系统从严格的物理约束变成了时间递推的近似，引入了相位滞后。对于快速动态系统，这种滞后可能导致稳定性问题；对于精度要求高的场景，比如航空航天控制，我们得非常小心地选择Δt的大小。
老马：这就是“时间展开”范式的核心特征——把空间上的耦合关系，映射到时间轴上的先后顺序。工程师需要手动完成这种映射，工具只是被动执行预设的计算路径。
小智：从AI的角度看，这种范式留给AI的发挥空间很有限。AI只能在固定结构上做参数优化，无法参与结构设计本身。
三、Modelica的处理哲学：结构求解系统，自然消解代数环
老马：现在我们看看Modelica的做法。当遇到同样的变量耦合时，Modelica不会把它标记为“代数环错误”，而是将其识别为微分代数方程（DAE）系统的正常组成部分。
小李：那具体怎么求解呢？总不能真去解“先有鸡还是先有蛋”的问题吧？
老马：（在白板上画出示意图）Modelica通过三步结构分析，让代数环“自然消解”：
第一步：BLT分解（Block Lower Triangularization）
老马：BLT分解把整个DAE系统按变量耦合程度，分解成多个子模块。每个模块内部变量高度耦合，但模块之间是单向依赖关系。
小智：（展示平板上的动画）就像解魔方，先识别出哪些色块是绑定的，把它们作为一个整体处理，然后按照依赖关系一层层解开。这本质上是一种基于编译原理与系统结构的逻辑优化。
第二步：Pantelides算法（指数降低）
老马：对于耦合紧密的代数方程模块，Pantelides算法会对某些方程进行“虚拟微分”，引入新的导数变量，降低整个DAE系统的指数。
小李：指数是什么？
老马：简单说，指数反映了DAE系统的“隐字程度”。指数越高，求解越困难。Pantelides算法通过系统性地微分代数方程，把高指数系统转化为指数为1的半显式DAE——这是数值求解器最容易处理的形式。
第三步：自动微分补齐信息
小智：虚拟微分引入的新变量，需要对应的导数信息才能求解吧？
老马：没错。这时候自动微分机制开始工作，为所有需要导数的变量计算变化率。整个过程完全自动化，工程师只需要关注物理方程本身，不需要考虑求解顺序。
小李：所以Modelica的处理逻辑是——先理解系统的结构特征，再基于结构分析生成最优计算路径，而不是强行把结构拆解成时间序列。
老马：正是如此。这种“结构求解”范式，严格保持了物理约束的完整性，不引入近似误差，特别适合多学科强耦合的复杂系统。
四、AI时代的演进：从人工打破到自然消解，再到智能理解
小智：结合今天的热点消息——Sysplorer MCP Server即将开源，我觉得代数环的处理正在进入第三个阶段：智能理解阶段。
小李：具体说说？

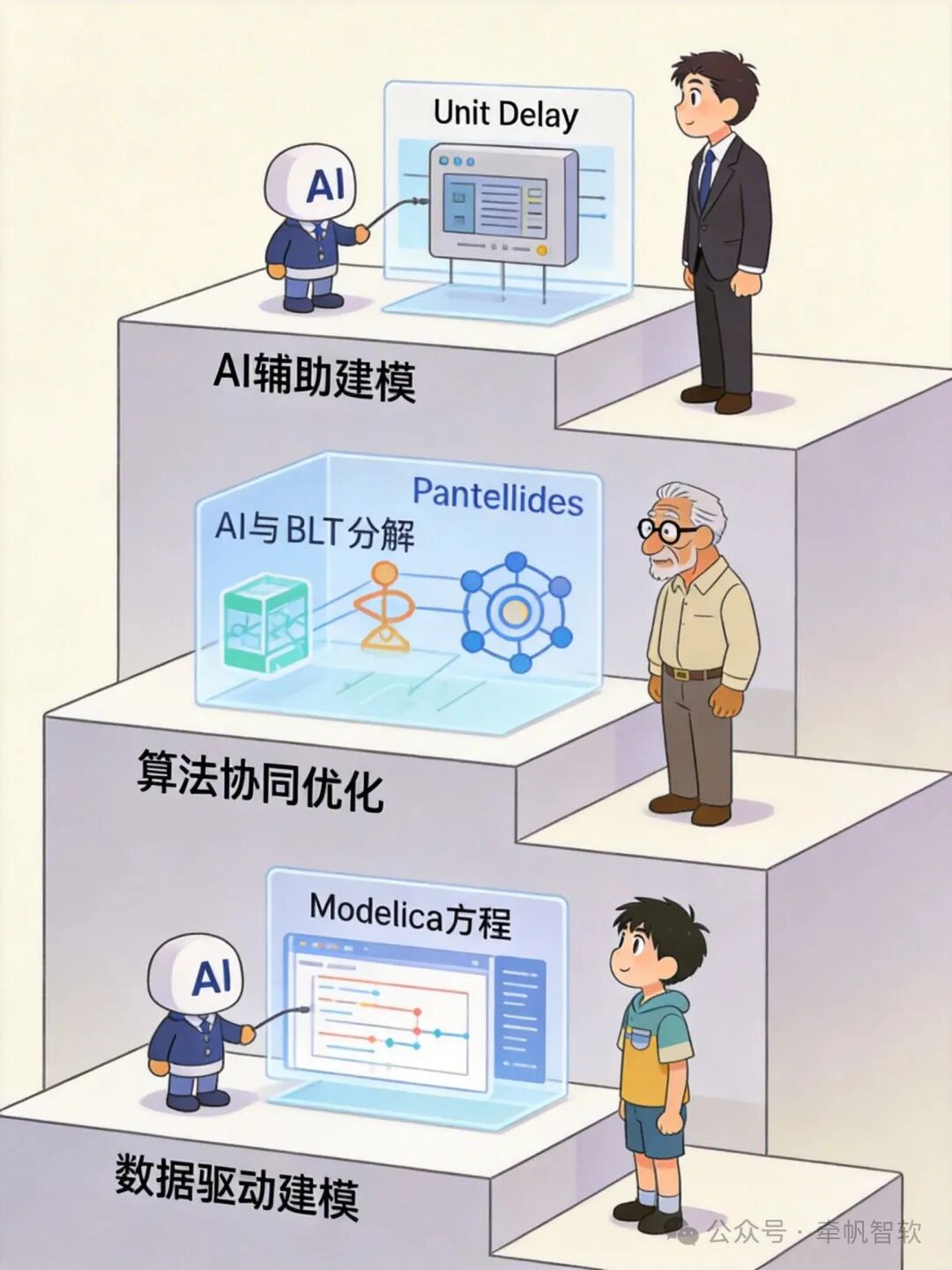

小智：AI与传统仿真工具的融合，可以分三个层次：
第一层：辅助人工打破（当前Simulink+AI的典型模式）
- AI分析代数环结构，推荐最优的Unit Delay插入位置
- 基于历史数据学习不同Δt对精度的影响，给出参数建议
- 本质上还是“人工打破”范式的优化版
第二层：增强自然消解（Modelica+AI的近期方向）
- AI与BLT分解协同，识别更优的模块划分策略
- 机器学习预测Pantelides算法的收敛性，提前规避数值问题
- AI优化自动微分的计算路径，提升求解效率
- 在“自然消解”范式基础上增加智能优化
第三层：全自动结构发现（未来愿景）
- AI直接从物理实验数据中学习系统结构，自动生成Modelica方程
- 基于实际工况，动态调整模型复杂度（自动模型降阶）
- 跨领域模型复用：AI识别不同学科模型的共性结构，实现知识迁移
老马：这个分层很清晰。实际上，Sysplorer MCP Server的开源，就是在为第二层和第三层的实现提供基础设施——让AI能够以标准化协议（MCP）调用系统建模仿真能力。
小李：我最近看到一份报告，2026年美国Modelica和FMI会议新增了“非Modelica方程导向建模语言”专题，亚洲Modelica&FMI会议首次在中国举办。这些行业动态都指向同一个趋势：多学科仿真与AI的融合正在加速。
小智：还有OpenModelica v1.26.2集成了Jupyter notebook，降低了学习门槛；达索系统更新了针对高端装备的Modelica行业解决方案。整个生态都在向更智能、更易用的方向发展。在探索这些前沿技术和架构的过程中，分享与交流至关重要，类似的技术话题和更深度的技术探讨，你可以在云栈社区找到更多志同道合者。

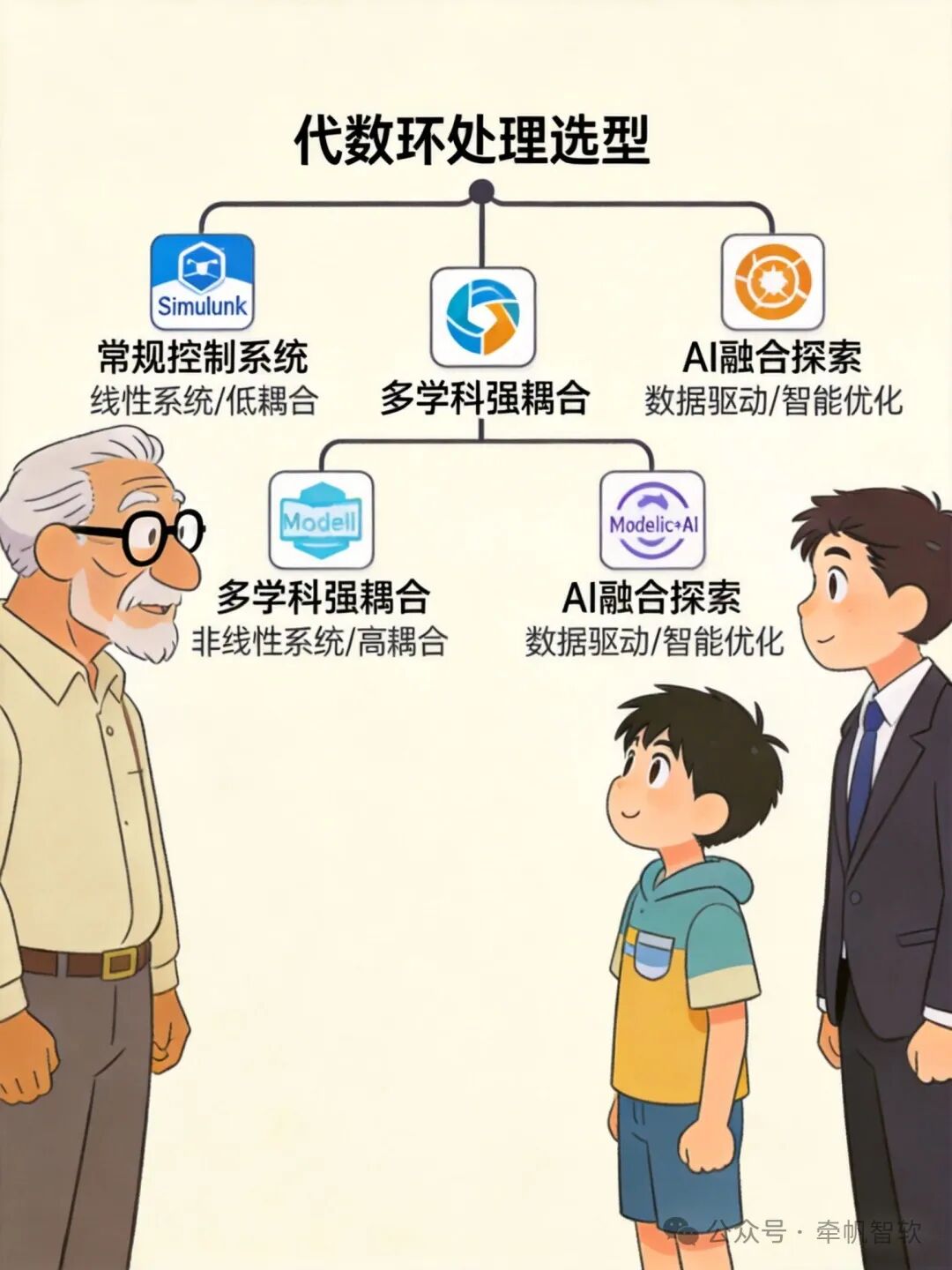

五、工程实践启示：如何选择处理哲学？
老马：讨论了这么多理论，最后给些实操建议。面对代数环问题，工程师应该如何选择？
场景一：常规控制系统，因果关系清晰
- 推荐Simulink：建模直观，生态成熟，处理代数环有成熟套路
- 适用系统：单学科为主的控制系统、信号处理、简单动态系统
- 关键考虑：如果精度要求不高，Unit Delay的近似误差可以接受
场景二：多学科强耦合，物理精度优先
- 推荐Modelica：严格保持物理约束，自动处理代数环
- 适用系统：机械-电气-液压耦合、整车仿真、航空航天、高端装备
- 关键考虑：学习曲线较陡，但长期模型复用价值高
场景三：探索性研究，AI融合愿景
- 推荐Modelica+AI工具链：如即将开源的Sysplorer MCP Server
- 适用系统：智能研发、数字孪生、物理AI应用
- 关键考虑：需要团队具备AI与仿真的复合能力
小李：我们公司正在做新能源汽车的整车热管理仿真，机械散热、电池热控、空调系统强耦合，明显属于场景二。看来得加快Modelica的引入步伐了。
小智：我建议分两步走：先用Modelica搭建基础模型，解决多学科耦合的精度问题；等Sysplorer开源后，再探索AI辅助的模型降阶和优化，提升仿真效率。
六、结语：从技巧到哲学，从工具到范式
老马：（收起白板笔）今天我们从代数环这个小问题出发，看到了工程计算的宏大图景。
小李：我最大的收获是理解了“时间展开”与“结构求解”两种范式的根本差异。以前觉得插Unit Delay只是个实用技巧，现在明白这背后是一整套计算哲学。
小智：对我来说，最兴奋的是看到AI与物理仿真的融合路径越来越清晰。代数环的处理演进，从人工打破到自然消解，再到未来的智能理解，正是这个融合过程的缩影。
老马：最后留给大家一个思考题：你当前处理的工程系统，更接近“时间展开”范式，还是“结构求解”范式？这个判断，会影响你选择工具、组建团队、甚至定义研发流程的每一个决策。
小李：这个问题我得带回去，和团队好好讨论。
小智：我也会把今天的讨论整理成技术备忘录，分享给AI研究组的同事。
老马：（微笑）好，那咱们今天就到这里。下期预告：第八篇《BLT分解与Pantelides算法——Modelica自动因果化的核心技术》，咱们深入拆解结构求解的“黑匣子”。
技术要点回顾：
- 代数环本质：物理系统同时刻耦合的数学体现，不是建模错误
- Simulink哲学：时间展开系统，通过人工插入延迟打破同时刻耦合
- Modelica哲学：结构求解系统，通过BLT分解、Pantelides算法、自动微分自然消解代数环
- AI演进方向：从辅助人工打破，到增强自然消解，再到全自动结构发现
- 选型建议：根据系统复杂度、精度要求、AI融合愿景选择合适范式
行业动态关联：
- Sysplorer MCP Server开源（AI+仿真融合新基建）
- 2026年全球Modelica会议筹备（技术交流加速）
- 达索系统行业解决方案更新（工业应用深化）
- OpenModelica集成Jupyter（生态易用性提升）
下期预告：Modelica系列第八篇《BLT分解与Pantelides算法——Modelica自动因果化的核心技术》，深入解析结构求解的核心算法实现。
