深入剖析NAS-Initiated L2TP VPN原理：拨号用户如何接入企业内网

在探讨远程接入方案时，我们经常会遇到NAS-Initiated L2TP VPN这种场景。那么，拨号用户究竟是如何通过它一步步访问到企业内部资源的呢？今天我们就来把整个过程拆解清楚。

核心概念

• NAS（Network Access Server）网络接入服务器：通常指运营商用来向拨号用户提供PPP/PPPoE接入服务的设备。
• LNS（L2TP Network Server）L2TP网络服务器：通常指企业总部的出口网关，负责终结L2TP隧道。
• LAC（L2TP Access Concentrator）L2TP访问集中器：通常指企业分支的出口网关，在另一种场景（Client-Initiated）中由它主动发起隧道。本文聚焦于NAS-Initiated场景。

1. 隧道协商：五步建立连接

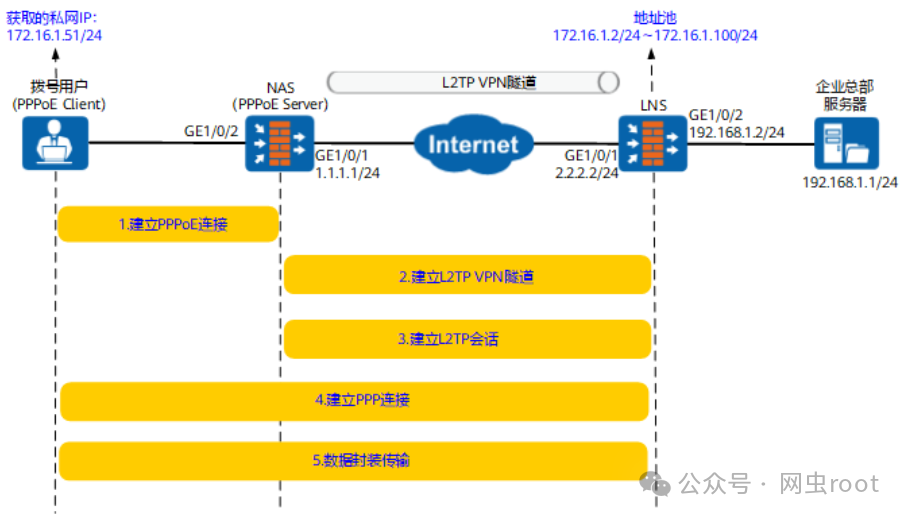

拨号用户在向企业内网发送业务数据前，必须先协商好传输数据所需的隧道。下图完整展示了从拨号发起，到成功访问内网的全过程：

1. 拨号用户与NAS建立PPPoE连接
拨号用户发出PPPoE广播报文寻找NAS，这台NAS将成为后续访问企业内网的隧道入口。

🚇 交互过程：

• PPPoE Client：发送PADI广播报文，寻找PPPoE Server。
• PPPoE Server (NAS)：返回PADO报文，告知可建立连接。
• PPPoE Client：发送PADR报文，请求会话ID。
• PPPoE Server：返回PADS报文，分配Session ID（例如“1”）。
• PPPoE Client：发送LCP Request，协商链路参数（如MRU值）。
• PPPoE Server：回应LCP ACK，完成链路层协商。
• PPPoE Client：发送PAP/CHAP报文进行身份认证（例如用户test@test，密码test@123）。认证通过后，PPPoE连接建立。

注意：L2TP VPN隧道本身不提供数据加密功能。为确保安全，实际部署中常结合IPSec技术对隧道进行加密。

2. NAS与LNS建立L2TP VPN隧道
PPPoE连接建立会触发NAS与LNS之间的隧道协商。

📡 交互过程：

• NAS：向LNS的UDP 1701端口发送SCCRQ报文，提议Tunnel ID（初始为0，协商后例如为1）。
• LNS：返回SCCRP报文，确认Tunnel ID（例如也为1）。
• NAS：发送SCCCN确认报文。
• 隧道建立完毕，双方使用确定的UDP端口进行通信。

一个NAS或LNS可建立多条隧道，用不同的Tunnel ID区分，以承载不同用户的业务。

3. NAS与LNS建立L2TP会话
L2TP会话用于管理后续拨号用户与LNS之间的PPP连接状态。

🛡️ 交互过程：

• NAS：发送ICRQ报文，提议Session ID（初始为0，例如提议28）。
• LNS：返回ICRP报文，确认Session ID（例如为20）。
• NAS：发送ICCN确认报文。
• L2TP会话建立完毕。

4. 拨号用户与LNS建立PPP连接（获取内网IP）
拨号用户通过此连接从LNS获取企业内网IP地址。

a. 可选：LNS对用户进行身份认证
NAS-Initiated场景下，认证有两种方案：仅NAS认证，或NAS与LNS双重认证（二次认证）。由LNS的配置决定：

• 代理认证（默认）：信任NAS的认证结果，LNS不再二次认证。
• 强制CHAP认证：要求用户用CHAP方式向LNS重新认证。
• LCP重协商：不信任NAS，要求与用户重新进行完整的LCP协商和认证。

b. & c. IP地址分配
认证通过后：

• 拨号用户向LNS发送IPCP Request消息，请求内网IP地址。

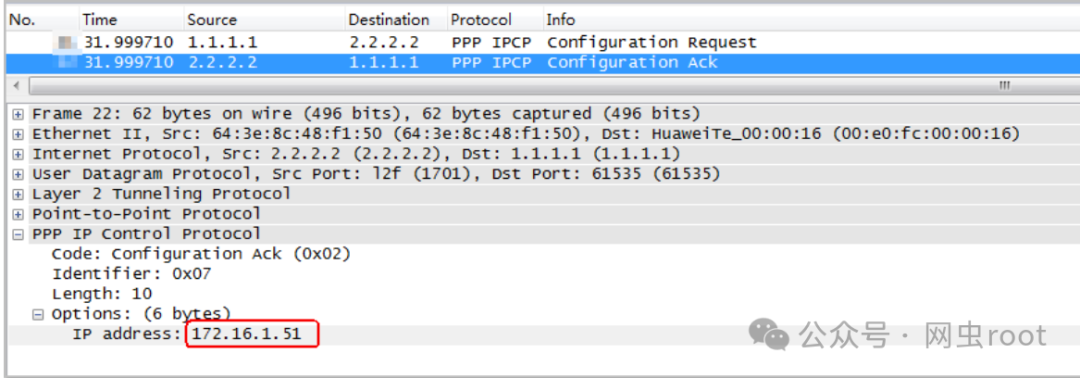

• LNS回复IPCP ACK消息，携带分配的内网IP（来自LNS的地址池）。例如下图中，分配的地址是172.16.1.51。

5. 拨号用户访问企业总部

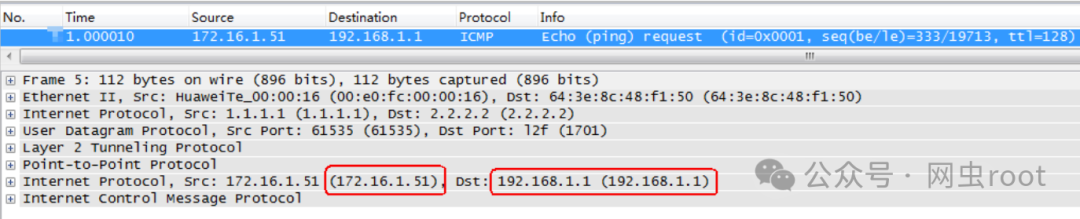

至此，所有连接准备就绪。拨号用户可以使用刚获取的内网IP（如172.16.1.51）访问企业服务器（如192.168.1.1）。数据报文将经过NAS和LNS的封装与解封装。

2. 报文封装：数据如何穿越隧道

理解了连接建立，我们再看看数据报文是如何被“包装”和“拆包”的：

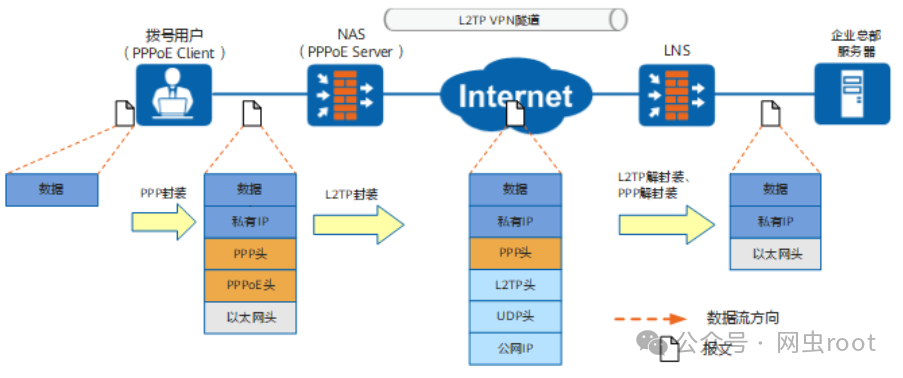

1. 拨号用户 → NAS：原始数据添加PPP头和PPPoE头。由于是点到点连接，PC无需路由选择，直接发给NAS。
2. NAS处理：NAS用VT（Virtual-Template）接口剥掉PPPoE头，然后加上L2TP头、UDP头和公网IP头，按公网路由发往Internet。
3. LNS处理：LNS收到后，剥掉L2TP头和PPP头，恢复出原始数据，再按企业内网路由转发给目标服务器。
4. 响应路径：服务器返回的响应报文，逆向经历类似的封装过程到达拨号用户。

3. 安全策略：流量如何被放行

防火墙或安全设备上的安全策略是通道畅通的保障。我们需要明确流量经过的安全区域。

💻 NAS侧流量与安全域

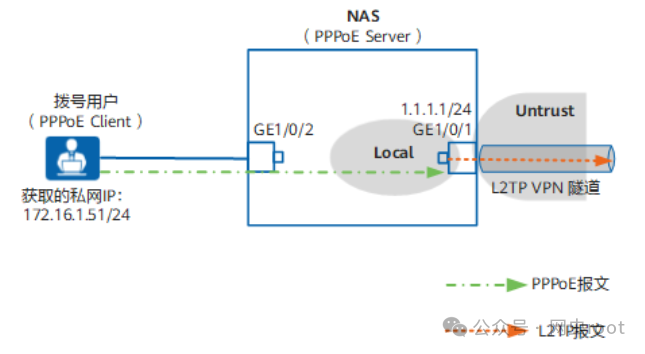

下图展示了NAS设备上的安全区域划分：

经过NAS的流量主要有两类：

1. PPPoE报文：包括建链报文和业务数据的PPPoE封装报文。PPPoE广播报文不受安全策略控制，因此NAS上无需专门为这类流量配置策略。
2. L2TP报文：包括隧道协商报文和业务数据的L2TP封装报文。这些报文从Local区域流向Untrust区域，需要配置安全策略允许。

🖥️ LNS侧流量与安全域

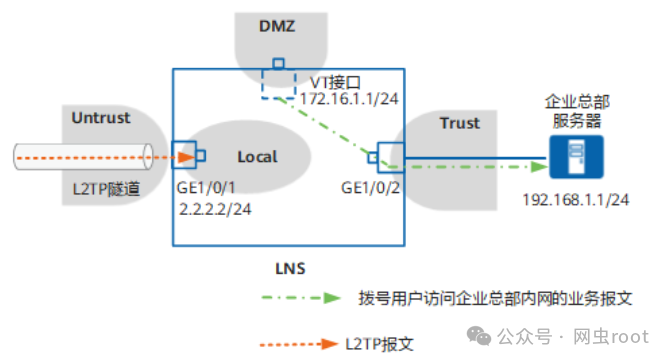

下图展示了LNS设备上的安全区域划分：

经过LNS的流量也主要有两类：

1. L2TP报文：从NAS发来的L2TP报文，由Untrust区域进入Local区域，需要配置安全策略允许。
2. 解封装后的业务报文：LNS通过VT接口解封装后，业务报文从DMZ区域（VT接口所在区域）流向Trust区域（连接内网的接口所在区域），同样需要配置安全策略。

策略配置汇总

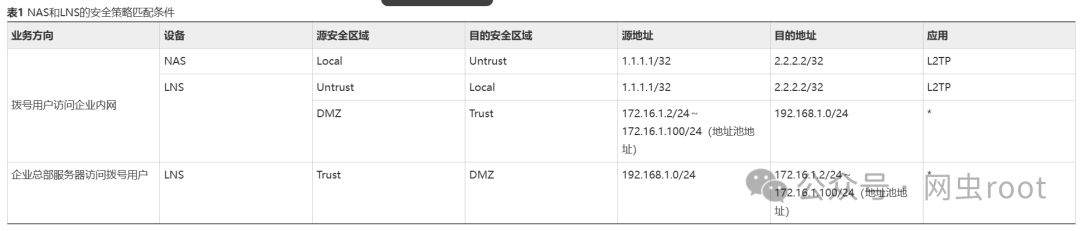

综上所述，NAS和LNS上需要配置的安全策略匹配条件如下表所示：

注：表中的“*”表示应用类型与实际业务相关，可根据需要配置为tcp、udp、icmp等。

总结

NAS-Initiated L2TP VPN是一种经典的远程接入架构，特别适用于运营商提供拨号接入、企业总部提供内网服务的场景。其核心在于分阶段建立连接（PPPoE -> L2TP隧道 -> L2TP会话 -> PPP连接），并通过多层封装使私有数据能在公网上安全传输。作为网络运维人员，理解其原理、协商过程、封装方式和必要的配置管理（尤其是安全策略），对于部署和排查问题至关重要。希望这篇深入的原理剖析能帮助你更好地掌握这项技术。如果你想与更多同行交流网络技术，欢迎访问云栈社区的网络技术板块。
