你是否也曾仰望星空，幻想过亲手打造一枚可控飞行的火箭？现在，一个名为 MANPADS 的开源项目，让这种看似遥不可及的硬核技术变得触手可及。它不仅是模型火箭爱好者的狂欢，更是一套将消费级电子元件、3D 打印与现代控制理论相结合的教科书级范例。
整个项目完整展示了如何构建一套坚固且可靠的火箭发射与飞行控制系统。它主要包含三大模块：
- 发射管：一个在发射前用于容纳和保护火箭的管状结构。
- 握把/发射机构：集成了扳机与瞄准装置，是整个系统的操控核心。
- 电池单元：独立供电模块，为火箭内部的制导系统提供稳定能源。
而真正的技术亮点，都集成在火箭本体上。它采用了现代短程导弹典型的鸭式布局与折叠尾翼设计。我们来看看它的核心硬件配置有多“亲民”：
- 主控芯片：
ESP32 双核微控制器，负责运行飞行控制算法和驱动舵机。你没看错，就是那个在开发者社区里红得发紫的 IoT 芯片。
- 惯性测量单元：
MPU6050 六轴陀螺仪与加速度计，用于实时捕获火箭的姿态数据。
- 执行机构：4 个
MG996R 大扭矩舵机与 2 个 SG90 微型舵机，直接驱动鸭式舵面，精准响应控制指令。
- 动力系统：一枚装填约 170g 推进剂的定制固体火箭发动机。
- 结构材料：主体由 PLA 3D 打印件结合 ABS 或 PVC 管材构成，极大降低了制造成本。
它的飞行控制逻辑异常清晰：ESP32 通过 MPU6050 不断读取火箭的角速度变化，若检测到姿态偏离，便会立刻计算出一个修正值，进而控制鸭翼偏转，产生对应的气动扭矩，将火箭拉回稳定状态。这在原理上与真正的导弹自动驾驶仪如出一辙，只不过算法的实现被大幅简化，更利于学习和复现。
发射器也绝非一个简单的“筒子”。它内嵌了一套完整的火控传感与遥测系统：用 NEO-6M GPS 获取地理坐标，QMC5883L 电子罗盘确定方位角，再加上 BMP180 气压传感器辅助测量环境海拔。这些数据融合在一起，就能推算出准确的发射姿态。尽管项目目前还未实现全自动的目标追踪，但它已经为未来集成分布式摄像头节点、通过实时 XYZ 坐标进行半自动目标指示，铺平了硬件基础道路。
那么，这样的设计是如何在软件中被验证可行的呢？这就要提到整个项目的“数字大脑”——仿真模拟环节了。

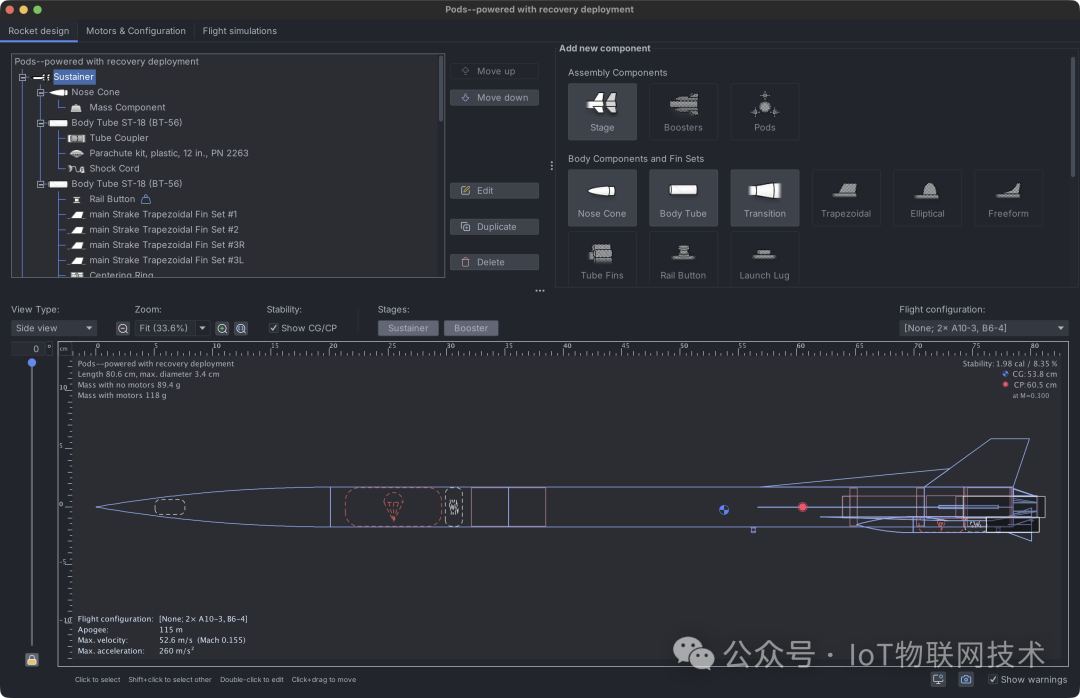

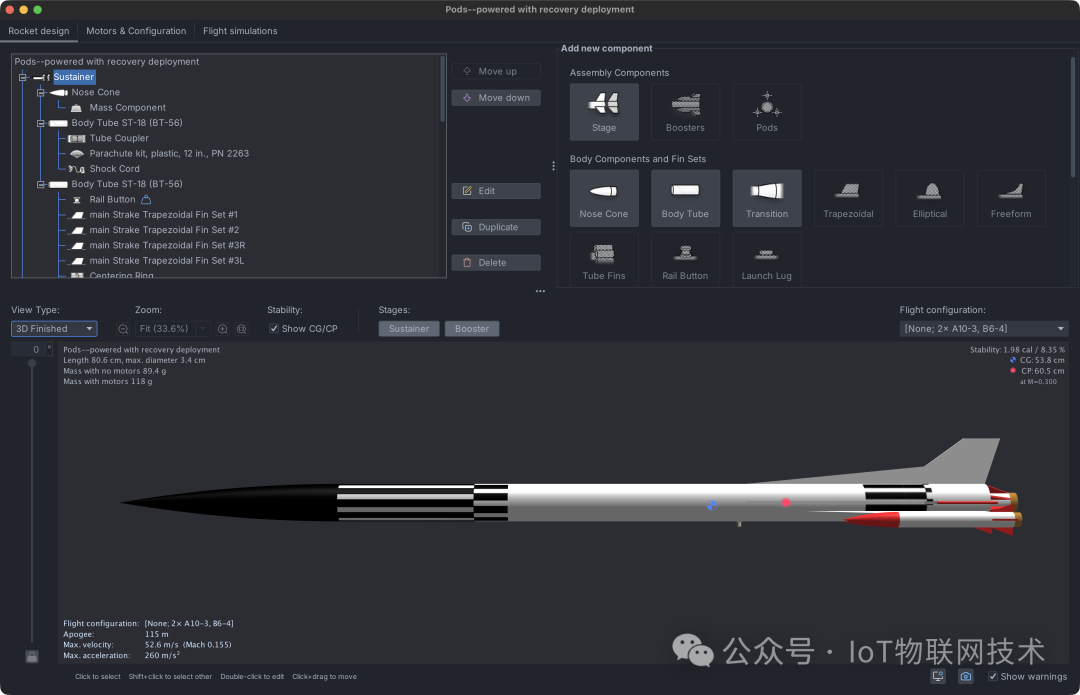

开发者并没有闭门造车，而是依托专业级开源火箭仿真软件 OpenRocket 进行了六自由度仿真。超过 50 个变量会参与计算，逼真地模拟出每一秒的飞行状态。你能直观地看到压心与重心的位置变化、速度与加速度的峰值，甚至多级分离和双开伞等时序事件也都能一键模拟。

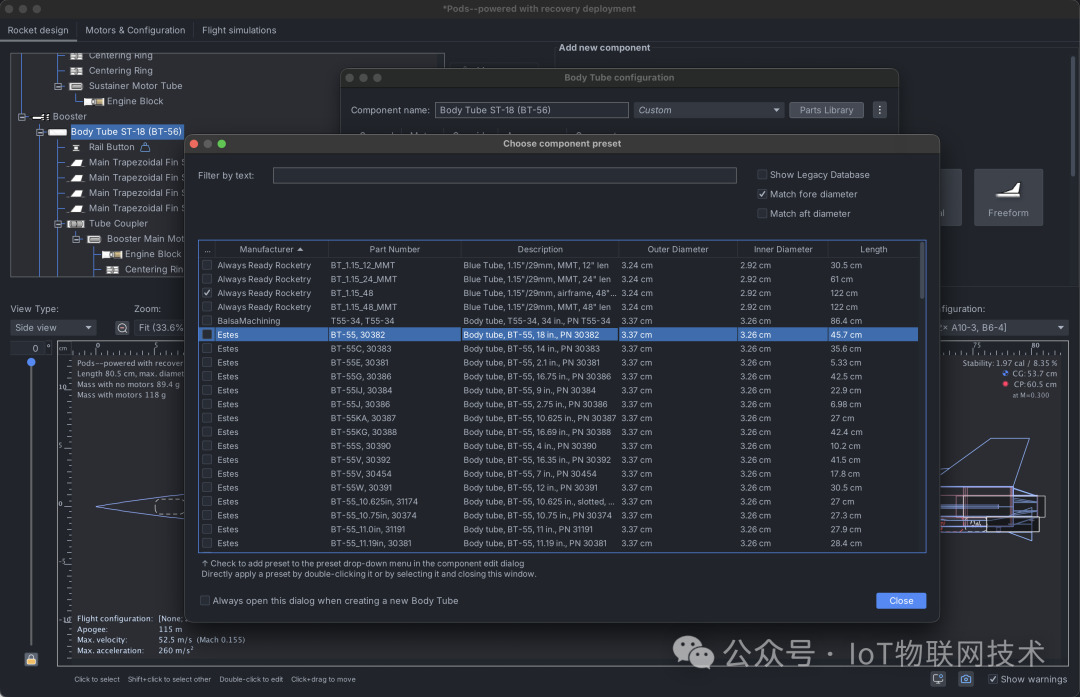

对于追求极致性能的玩家，软件还提供了自动化优化功能。你可以从拥有海量真实数据的组件库中重建你的模型，连材料密度和表面粗糙度都能量化。

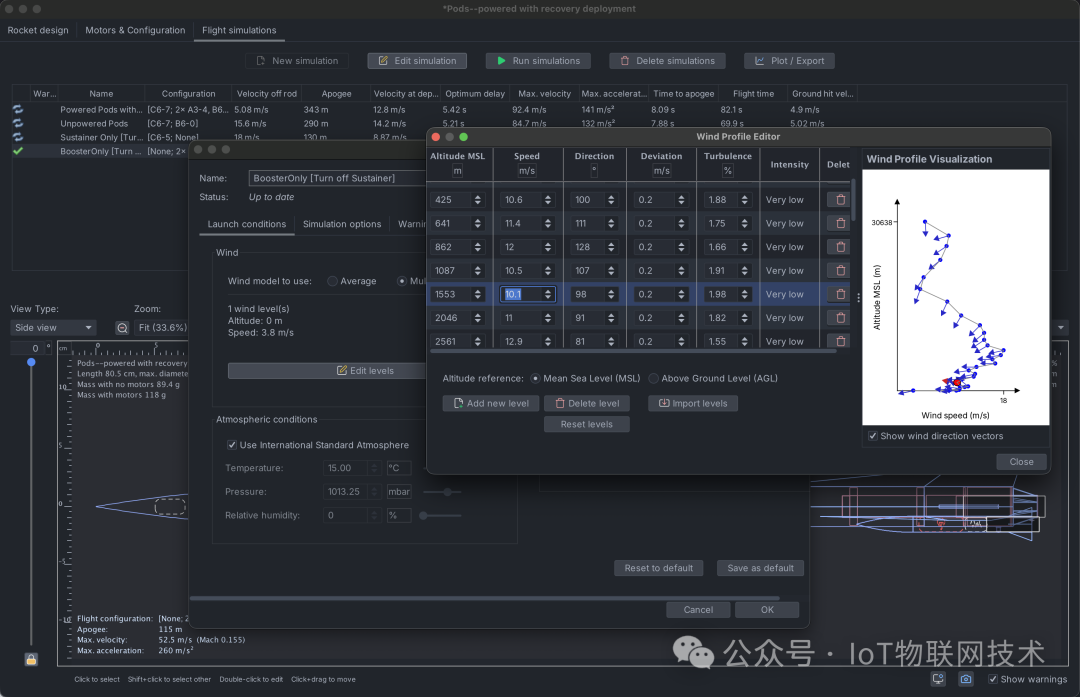

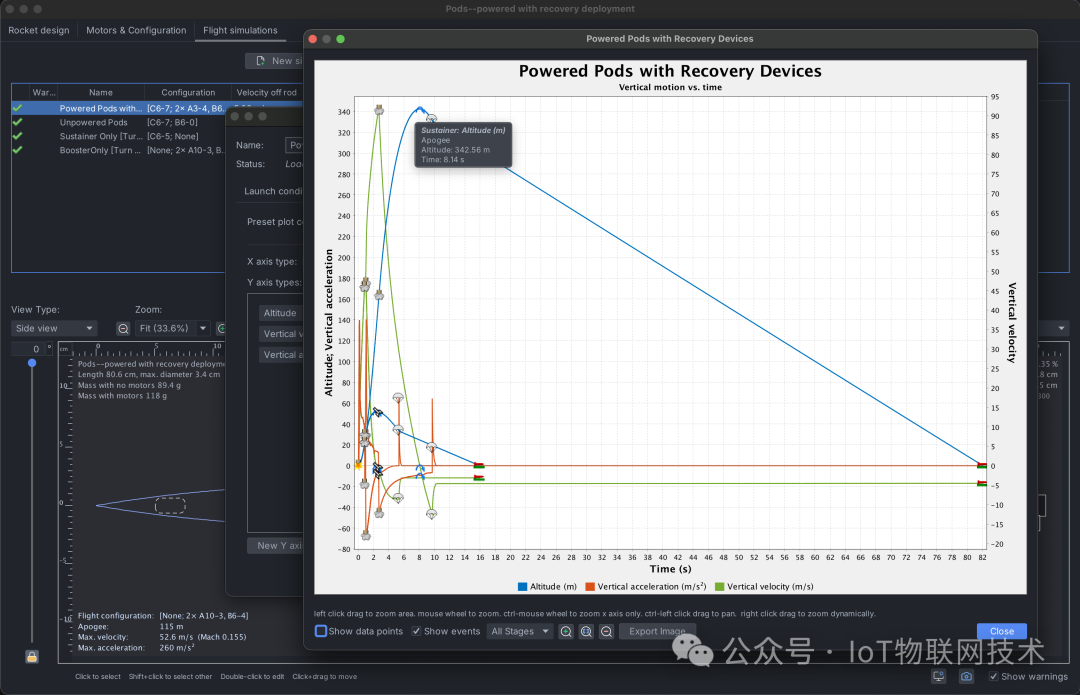

这种即改即显的反馈，让调参不再盲目。你改动的每一个参数，都会立刻在仿真曲线图中反映出来。
在电机选型上，它直接对接了 ThrustCurve 庞大的推力数据库，你能轻松筛选出最匹配且安全的动力组合。

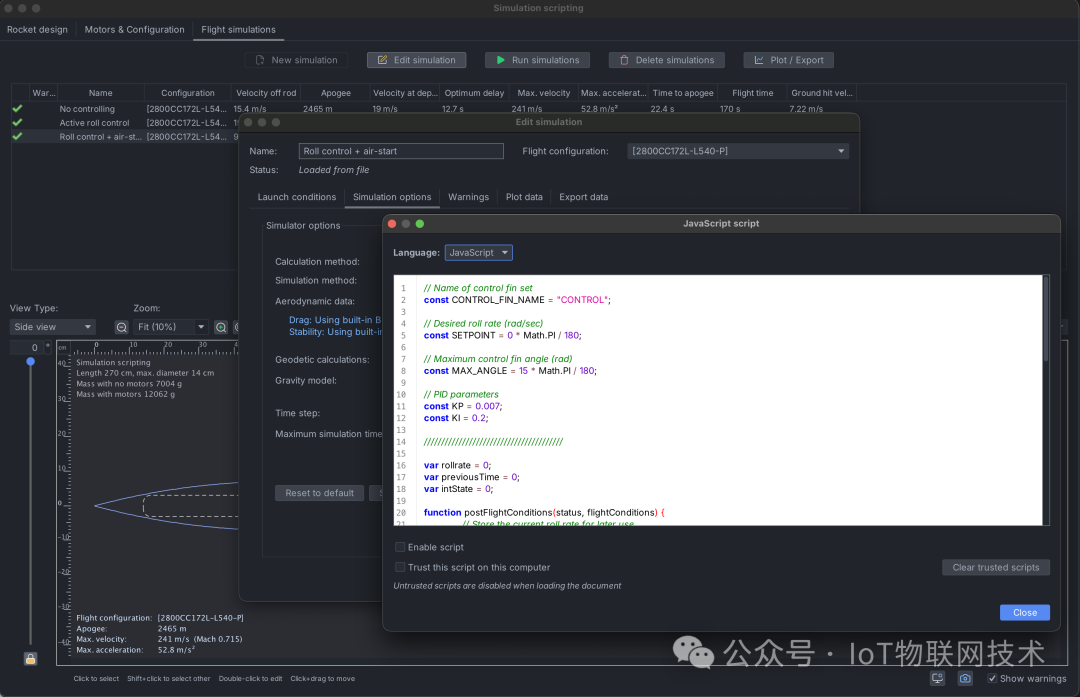

不过，最让人兴奋的还是它的飞控扩展能力。在仿真器中，你可以编写 JavaScript 脚本，为火箭注入灵魂。通过定义 PID 参数来控制特定舵面，你便能直接在虚拟环境中验证自己编写的制导律，甚至模拟出主动滚转控制等高级功能。
🌟 深入源码仓库
这套系统真正的精髓，全在它完全开放的 GitHub 项目仓库中。
项目地址： https://github.com/novatic14/MANPADS-System-Launcher-and-Rocket
克隆下来，你会看到一份结构清晰的开源宝藏：
MANPADS-System-Launcher-and-Rocket/
├── Mechanical/ # Fusion 360 CAD 文件
│ ├── Rocket/ # 火箭结构件（弹体、鸭翼、尾翼、舵机座）
│ └── Launcher/ # 发射器结构件（导轨、握把、传感器支架）
├── Firmware/
│ ├── Rocket_FC/ # 火箭飞控固件（ESP32 + MPU6050 PD控制）
│ └── Launcher_FC/ # 发射器固件（传感器融合、遥测）
├── Simulation/
│ └── OpenRocket/ # .ork 气动仿真文件
└── Docs/ # 设计文档、测试报告、BOM清单

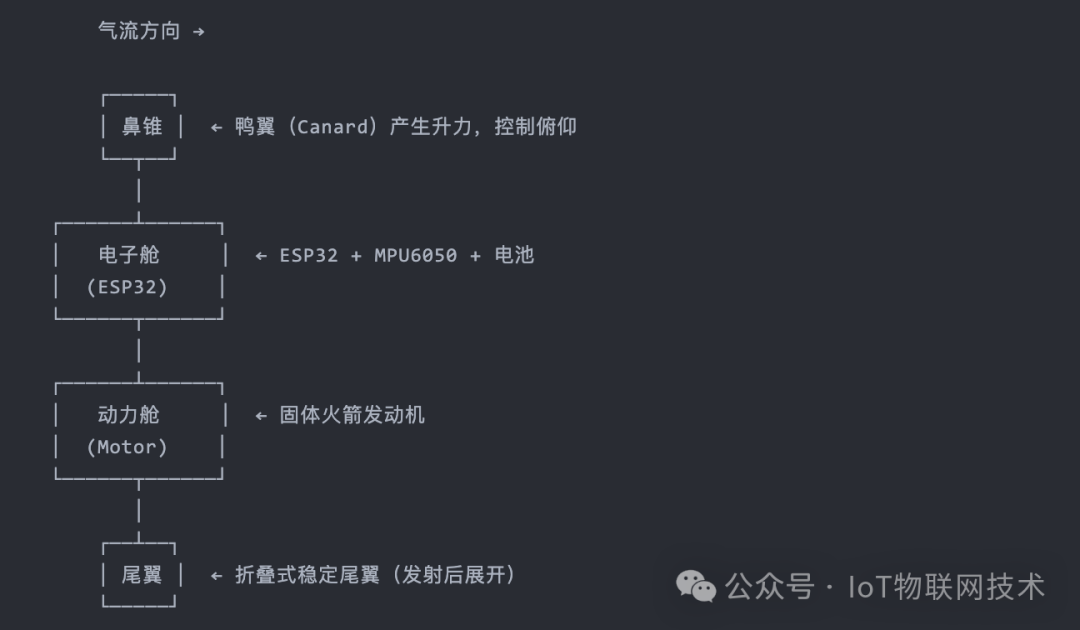

下图清晰地梳理了火箭的结构分工，空气动力布局一目了然。
这种硬件、软件、仿真三位一体的开源模式，不正是技术平权最好的体现吗？它打破了高端制导武器知识的神秘壁垒，让任何对航空航天感兴趣的开发者都能上手实践。
