西门子PLC SCL语言AI编程实战：使用AI工具自动生成博图程序代码

掌握西门子S7-1200/1500 PLC的编程，特别是结构化控制语言（SCL），是许多工程师进阶的必经之路。本文将从SCL的基础语法入手，并通过一个完整的案例，演示如何借助人工智能工具高效、准确地自动生成可用的PLC程序。

SCL基础：IF条件语句详解

在SCL编程中，IF条件语句是使用频率最高的结构之一，其逻辑与常见的软件测试或业务逻辑判断有相通之处。

1. IF...THEN... 语句
如果满足指定条件，则执行THEN后的指令；否则，程序将跳过它们，继续执行END_IF之后的语句。
语法格式：

IF <条件>
THEN <语句1>
END_IF;

案例1：置位/复位控制

• 功能描述：按下启动按钮（Start_Button），电机1（Motor1）启动（置位）；按下停止按钮（Stop_Button），电机1停止（复位）。

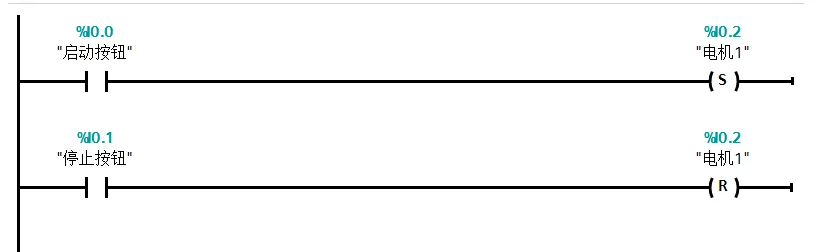

• 梯形图 (LAD) 逻辑：

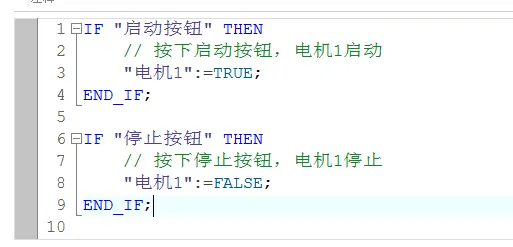

• 对应的SCL代码：

  IF Start_Button THEN
      Motor1 := 1; // 置位电机1
  END_IF;
  IF Stop_Button THEN
      Motor1 := 0; // 复位电机1
  END_IF;



2. IF...THEN...ELSE... 语句
这是一个二选一的结构：满足条件则执行THEN后的语句，不满足则执行ELSE后的语句。
语法格式：

IF <条件>
THEN <语句1>
ELSE <语句2>
END_IF;

案例2：点动控制

• 功能描述：按下启动按钮（Start_Button），电机1（Motor1）启动；松开按钮，电机1停止。

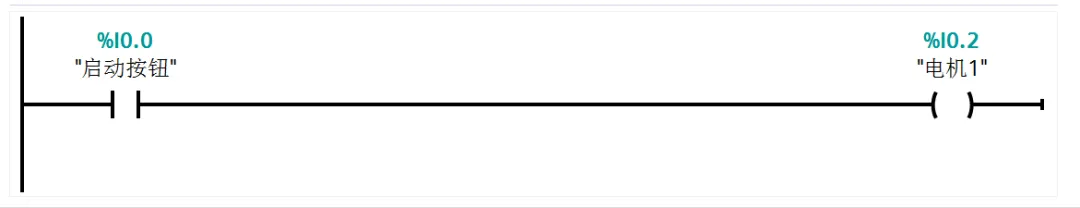

• 梯形图 (LAD) 逻辑：

• 对应的SCL代码：

  IF Start_Button THEN
      Motor1 := 1;
  ELSE
      Motor1 := 0;
  END_IF;



AI辅助编程实战：自动生成复杂逻辑程序

掌握了基础语法后，我们来看一个更复杂的应用场景。传统编程方式需要手动编写和调试，而利用AI工具，我们可以通过自然语言描述直接生成高质量的SCL代码。

需求描述：

请你帮我用西门子SCL编程语言写一个程序，用FB程序块实现，变量都用中文表示：
按下启动按钮，电机1启动，2秒后，电机1停止，电机2启动，再过2秒，电机2停止，电机1启动，如此循环往复。在控制过程中，若按下停止按钮，则电机1电机2停止。

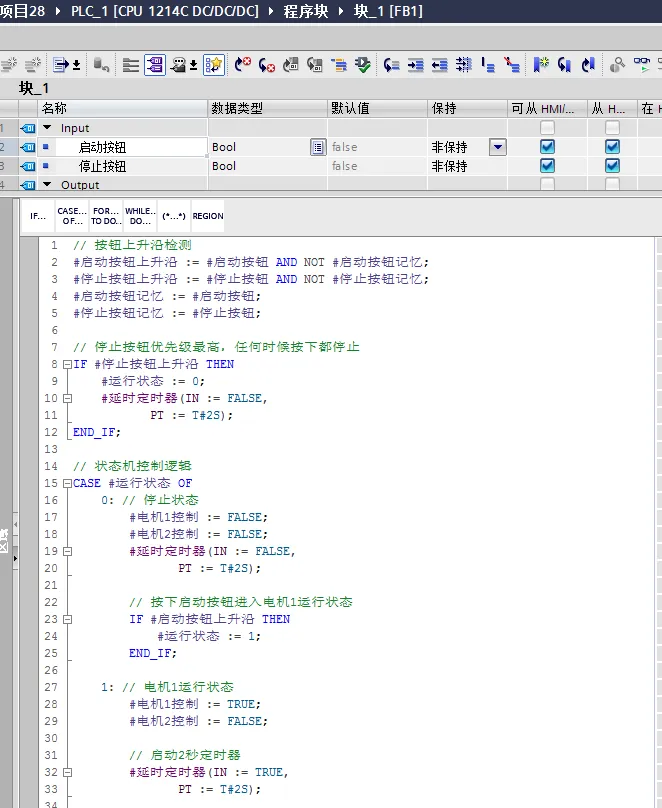

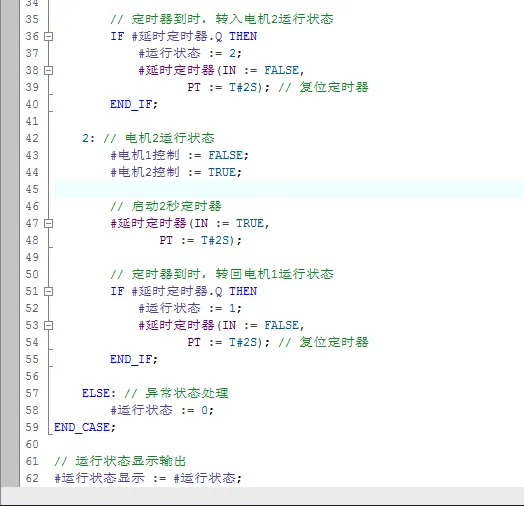

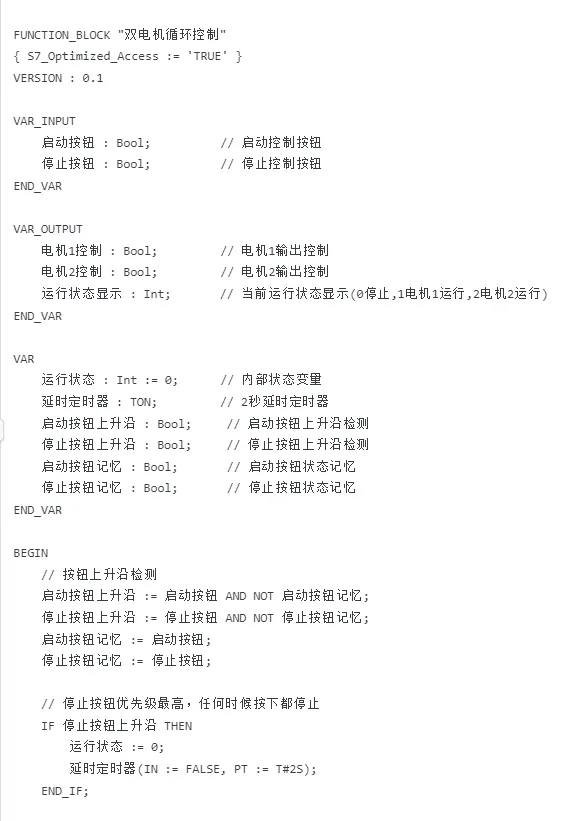

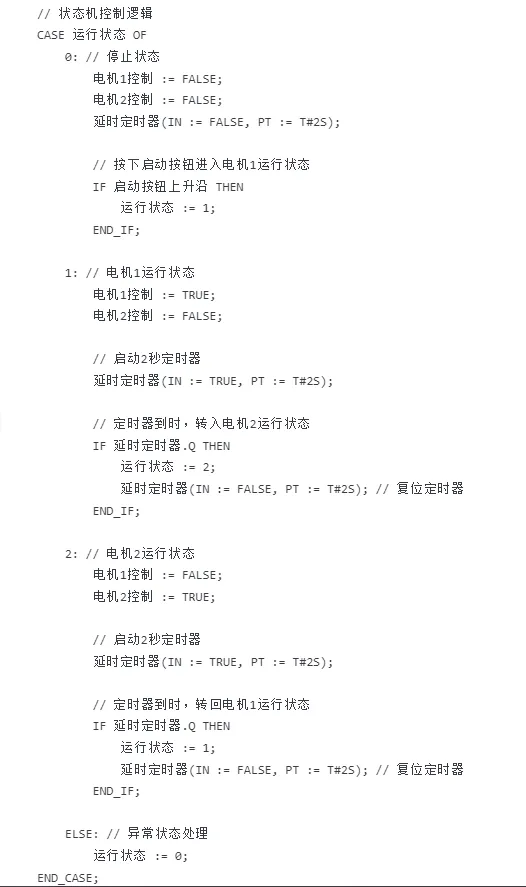

将上述需求提交给AI编程工具后，仅耗时数秒，便得到了结构清晰、注释完整的代码：

代码集成与测试

1. 复制到博图 (TIA Portal)：将AI生成的代码直接复制到TIA Portal中新建的FB块内。

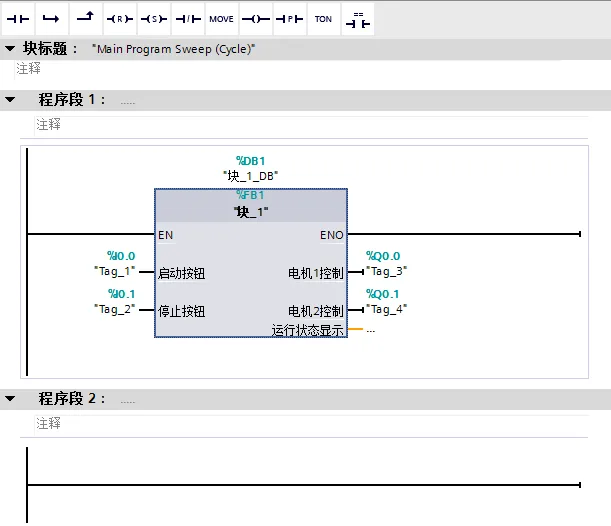

2. 程序块调用：将封装好的FB块在主OB1中实例化并调用，连接实际输入输出地址。


3. 编译与仿真验证：

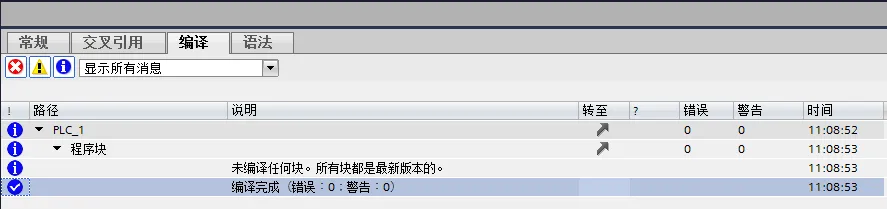

   • 编译：程序编译通过，0错误，0警告。

   • 仿真运行：使用PLC仿真软件进行测试，程序运行稳定。

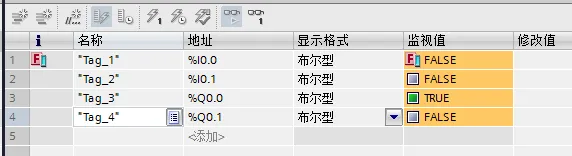

     • 按下启动按钮，电机1启动。

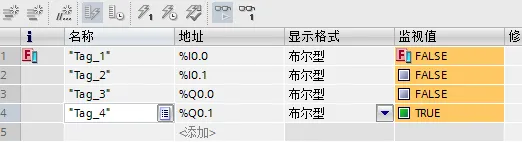

     • 2秒后，电机1停止，电机2启动。

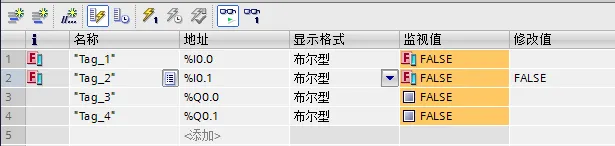

     • 按下停止按钮，两个电机立即停止。


总结

通过上述案例可以看出，AI辅助编程能够极大提升PLC程序开发的效率。工程师只需用自然语言清晰描述控制逻辑，AI工具即可快速生成语法正确、结构规范的SCL代码。这种方法不仅适用于西门子SCL，同样可扩展至梯形图（LAD）乃至其他品牌PLC的编程，是值得自动化工程师掌握的高效工具。其核心价值在于将开发者从繁琐的语法输入中解放出来，更专注于逻辑设计与网络/系统层面的架构思考。
