高可靠封装技术发展全景：五大演进阶段与前沿趋势

概述

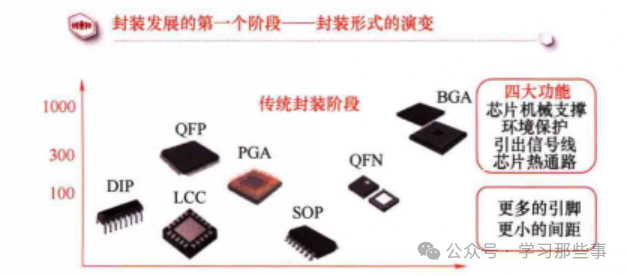

封装的发展经历了几个明显阶段。最初是封装形式的演变（图1）。随着集成电路规模增大，封装引脚数量激增，在追求高密度、多引脚的过程中衍生出许多新封装形式与更小的引脚间距。这一阶段，封装外壳仍承担芯片机械支撑、环境保护、信号引出和散热通道的功能，一个外壳内一般只封装一颗集成电路。新形式与更小间距使引脚数上限大幅提高，目前高可靠封装领域部分外壳的引脚数可达2000，极大推动了集成电路的集成化与小型化。

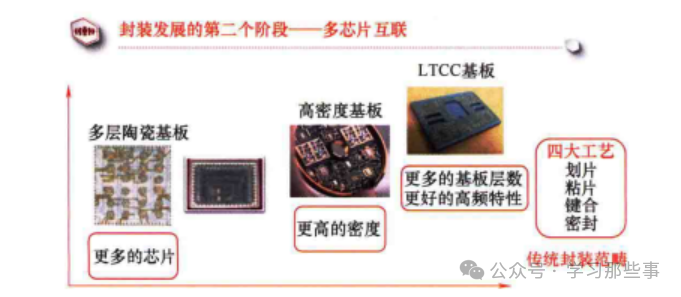

第二阶段是多芯片互联（图2）。在陶瓷或金属管壳内，通过多层陶瓷基板连接多颗集成电路芯片及电容、电感等元器件，使单个器件实现更复杂的功能并大幅提升组装密度。随着低温共烧陶瓷基板推广应用，阻容元件可内埋于基板内部，器件获得更高的基板层数与更好的高频特性。这一阶段仍属传统封装工艺范畴，主要涵盖划片、粘片、键合、密封四道工序。

高密度集成技术牵引封装进入新阶段。重布线层(RDL)、植球(Bumping)、倒装焊(Flip Chip，FC)是先封装技术的三大要素，如何发挥其在互连上的优势并解决可靠性问题，是实现高密度先进封装的关键。在民用与工业产品中，从平面组装、2.5D堆叠封装到异质三维集成与芯片纵向堆叠，再到晶圆级封装在智能手机、嵌入式CPU等器件上的应用，技术已较为成熟。但在高可靠封装领域，这些技术仍需更深入的验证与优化。

历史使命使我国集成电路产业面临特殊挑战。竞争加剧与断供风险促使封装技术不断突破传统民用、工业级界限，在高可靠产品中加速渗透。民用集成电路关注低成本、高集成度与多功能，高可靠集成电路则以可靠性为核心。第四阶段中，高可靠封装与一般封装的范围逐渐融合，宇航用塑封器件、3D堆叠存储器、FC+BGA等产品开始崭露头角。

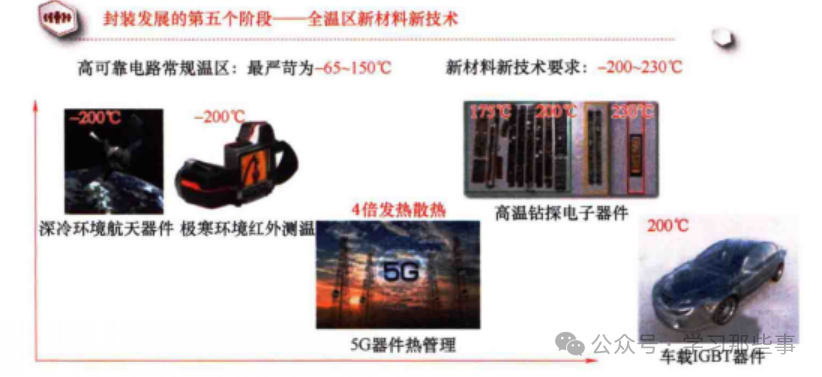

半导体材料与新兴应用领域拓展又催生了封装的新阶段。第一代半导体硅(Si)、锗(Ge)遍布人类社会的每个角落；第二代砷化镓(GaAs)、锑化铟(InSb)等化合物材料主要用于高速、高频、大功率及发光器件；第三代碳化硅(SiC)、氮化镓(GaN)、氧化锌(ZnO)、金刚石等宽禁带半导体材料更适合高温、高频、抗辐射及大功率场景。新材料与新应用推动封装向高温与低温两端延伸（图3）。耐高温芯片、高导热陶瓷基板、高温焊料等是实现高温封装的基础，产品主攻半导体照明、电力电子、激光器与探测器、汽车电子等领域。随着航天探索、深海探测的推进，低温封装器件的需求也在增加。

电子封装是一门交叉学科，融合机械、焊接、材料、电气、化工等多领域知识。优秀封装不仅依赖结构设计、组装制造、仿真分析、可靠性评价与失效分析等实用工艺方法，更需要对基础理论和核心机理的深刻掌握。高可靠封装技术的发展也离不开新材料、新工艺、新技术与高精密设备的协同进步。

3D封装

系统级封装(SiP)正响应装备小型化、轻量化、多功能、低功耗、高性能的需求不断演进。SiP在一个封装体内集成一个系统，通常包含CPU、DRAM、Flash等多个芯片及阻容感元器件，并已向3D封装延伸，涉及多层键合引线、芯片堆叠、腔体、倒装焊、RDL、高密度基板、埋入式无源器件、参数化射频电路等技术。在新工艺、新材料与环境应力条件下，SiP器件带来的新可靠性问题亟待解决。

3D封装具有成本高、不易检验的特点。为提高成品率并控制成本，“一步一检”的理念被提出——即每道组装工序后增加电性能测试与必要的质量检验，及早发现问题并解决。“一步一检”伴随检验前移，要求设计阶段就预留测试点。相较于传统封装，3D封装对设计、流片、封装和测试的协同提出更高要求。超声扫描、3D-X射线等更多无损检测手段将与常规方法互补，为封装技术注入新活力。3D封装将更多功能“塞”进同一封装体，是实现器件小型化、多功能化的重要途径，未来在高可靠领域也将持续进步。

异构集成

系统级芯片(SoC)曾是半导体行业的重要突破，但随着集成度攀升，单片SoC研发周期长(18～36个月)、投入高、风险大、芯片面积大、设计复杂度高、仿真验证耗时、资源冗余等问题逐步显现，导致制造成本居高不下。行业内早已布局的“拓展摩尔”(More than Moore)技术路线在后摩尔时代迎来全面发展期，异构/异质集成技术带动多芯片封装(MCP)与多芯片模组(MCM)升级，有望依托现有产业基础打造全新生态与商业化模式。

核心思路在于兼顾高性能与低成本，将芯粒技术与多芯片异构集成封装结合，通过模块化堆叠、积木式集成重构芯片设计与制造格局。当前芯粒异构集成仍存在行业共性难题：全球尚无统一标准的芯粒组装与封装工艺、互联方案未达成共识、缺少适配全产业链的验证与测试标准、设计与制造数据互通不完善。国内头部封测企业已在先进封装与异构集成方面实现技术突破，工程化能力稳步提升，后续潜力充足。

异构集成并非传统多芯片封装的简单回归，而是伴随先进工艺、新型材料和高精度互连技术持续演进出的升级方案。在高可靠封装领域，它将不断迭代出适配特种场景的新技术方案，发挥核心支撑作用。

高可靠塑封

塑料封装具有成本低、方法简单、器件轻的优势，据统计86%以上的微电子封装采用塑封。但塑封为非气密封装，防潮性与热稳定性较差，过去在高可靠微电子产品中应用受限。

随着塑封材料、组装工艺及航天科技的发展，以SpaceX为代表的商业航天公司将成本与可靠性统筹考虑，在宇航工程中大量使用商用塑封器件，降低成本并缩短研制周期，形成一套有别于NASA、ESA的质量保证方法。我国标准GJB7400－2011规定了N级(塑封器件)产品质量保证等级，使塑封器件可靠性有据可依。国内相关单位已建立高可靠塑封生产线。研究人员结合破坏性物理分析(DPA)、超声扫描等手段，针对塑封器件温度循环后分层、受潮受热“爆米花”效应等问题开展了大量工作。

柔性封装

柔性电子属于多学科交叉的颠覆性技术，位居全球颠覆性创新核心赛道，相关产业蕴藏着巨大价值，是未来电子信息领域的重要突破方向。

面向柔性电子与封装器件的长期发展，行业形成五大核心方向：依托碳基材料与光电子技术融合打造先导性光电子柔性电子集群；完善顶层技术规划以统筹研发与产业化；健全技术创新配套政策体系，规范研发与量产标准；加大基础创新资金投入攻克底层技术；优化产业化准入机制推动前沿技术快速落地。

相较于传统刚性硬质封装，柔性电子封装器件具备可弯曲、可压缩、可拉伸、易形变的特性，既可在狭小异形空间内高密度安装，又可穿戴、可植入、贴合皮肤，能完美适配人体与复杂环境形变需求，在有机发光器件、柔性显示屏、柔性光伏电池、生物医疗电子、便携诊疗设备等领域拥有广阔前景。

在高可靠特种装备领域，柔性封装器件凭借轻薄、便携、可形变的独特优势，结合前沿通信、定位与智能感知技术，可衍生柔性可视化穿戴设备、高精度定位装置、特种通信终端、外骨骼防护装备等产品，大幅提升特种装备的便携性与实战性能，适配高端装备轻量化、智能化需求。

封装抗辐射加固

航天事故中约40%由空间辐射引起，对航天器件进行抗辐射加固十分必要。设计加固、工艺加固和封装加固是三种典型路径。设计与工艺加固旨在消除辐射效应影响，而封装加固则通过屏蔽空间辐射直接保护芯片，可根据集成电路服役环境选择相应的屏蔽材料。

20世纪70年代起，美国开始研究封装抗辐射技术，封装屏蔽经历了重金属贴片、高分子涂覆和抗辐射封装外壳等阶段。国内众多机构也持续投入辐射屏蔽机理、方法与工艺研究，但现有封装加固方法普遍存在屏蔽材料有效面积比率低、屏蔽层与基体结合度差等问题。近年来，多家机构开展了纳米材料屏蔽高能电子、质子辐射的研究，通过高Z与低Z材料组合可更有效地屏蔽高能粒子。不过，仍有部分机构和研究人员尚未厘清封装加固究竟要“防什么”和“怎么防”，甚至混淆真实空间辐射环境与地面辐照试验的对应关系。
