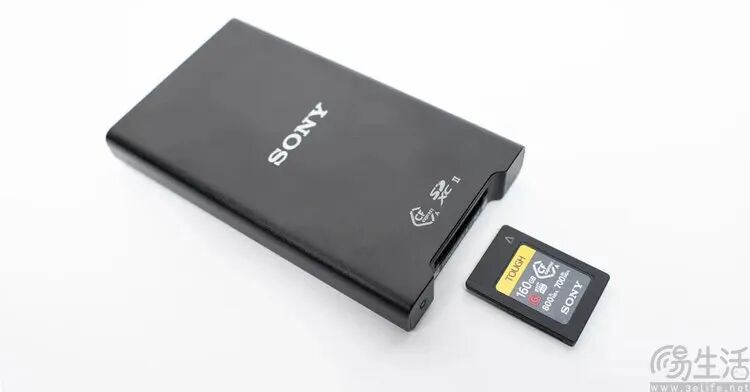

当把一块标称 900MB/s 的 SD 卡，塞进最高只支持 300MB/s 的读卡器时，实际速度会怎样？
大多数人直觉认为是“向下兼容”，被限制在 300MB/s 附近。但实际上它只能跑到 100MB/s 左右。
这个反直觉的数据，恰好暴露了当前 SD 卡生态里最大的笑点：足足九代产品、三种物理接口标准，而且新旧之间互不兼容。
SD卡的早期：一款接口传三代
要理清这团乱麻，得从 SD 卡的身世说起。
2000 年 SD1.0标准 公布，敲定了 SD 卡的基本外观：熟悉的尺寸、接口形状，还有那个物理防写保护开关（这也是“Secure Digital”名字的由来）。

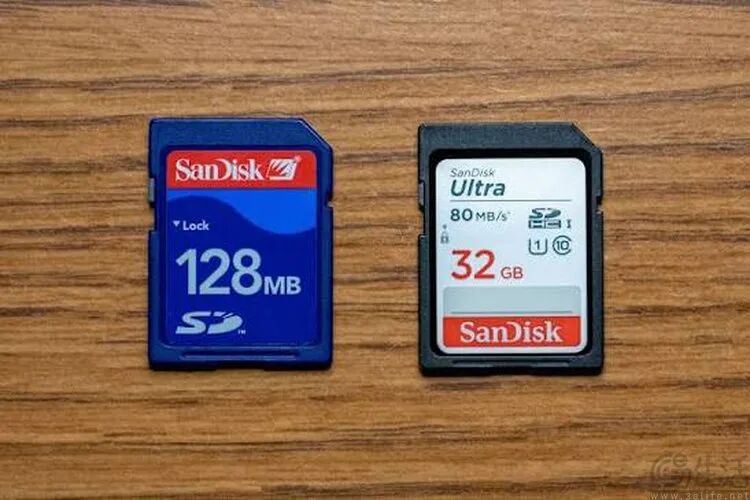

两张看起来差了一个世代的 SD 卡，用的却是同一套接口定义。
接下来的九年里，虽然 SD 标准从 1.0 迭代到 3.0，卡的外形从未改变，接口理论带宽则从 12.5MB/s 一路涨到 104MB/s。
这个阶段的提速主要仰仗闪存工艺的进步。然而当闪存越跑越快之后，那个诞生于 2000 年、最多只有 9 个触点的接口，就成了继续提速的最大绊脚石。
双层触点三倍速度？实际并不能达到
为了甩掉历史包袱，SD 协会在 2013 年的 4.0 标准里引入了全新的 UHS‑Ⅱ 总线，并为此设计了双排触点。

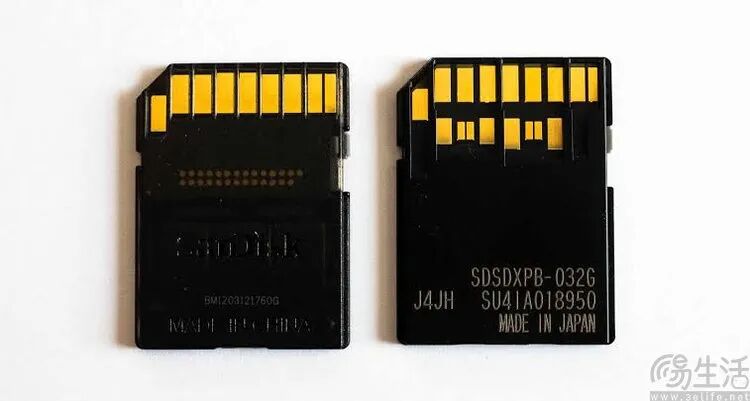

UHS‑I 与 UHS‑Ⅱ 卡的触点对比，新增的第二排触点负责高速信号。
SD UHS‑Ⅱ 把触点从 9 个直接拉到 17 个，理论传输速率也从前代的 104MB/s 猛增到 312MB/s，涨幅 200%。
但用过这类卡的朋友应该记得，2013 年前后闪存工艺还做不到在这么小的卡里稳定跑满 300MB/s 以上的读写。市面上常见的 UHS‑Ⅱ 卡，实际速度多在 150～300MB/s 之间，再快就很难碰到了。
无人问津的 SD6.0，让问题复杂起来
说到这儿，你可能已经看出一个尴尬的事实：SD 卡接口的进化，几乎总是跟闪存的发展节奏错位。
早期提速慢，是因为闪存本身不济，SD 卡厂商“巧妇难为无米之炊”。

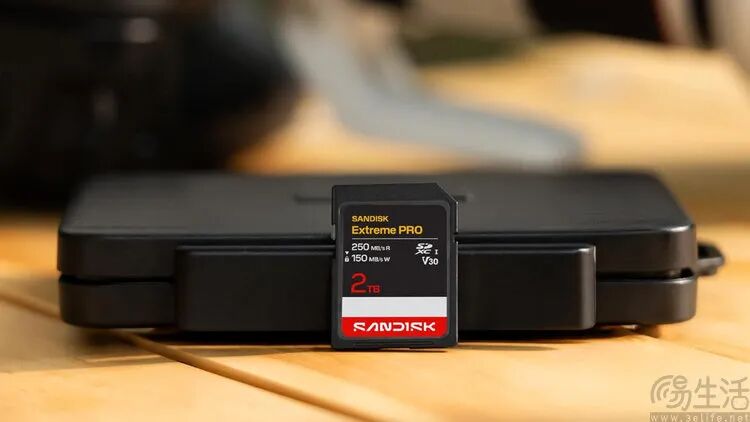

一块 2TB 的 SD 卡，比同等容量的 SSD 贵上好几个数量级。
等到新闪存终于问世，SSD 已经兴起，高品质颗粒自然优先供给固态硬盘，没谁舍得往 SD 卡里塞又快又密的新闪存。
结果 2017 年 SD6.0 虽然推出了新总线规范，却根本匹配不到合适的闪存颗粒。最终，这个标准连一张实物卡都没见着，只活在纸面上。
从 SD 到 SDEX，进步的代价是放弃自己的标准
或许正因 SD6.0 的惨淡收场，SD 协会才意识到自己的标准已经脱离市场。于是 2018 年 SD7.0 来了，表面看是一次常规提速，骨子里却发生了一件意味深长的事：他们彻底放弃了自研的 UHS‑Ⅱ/Ⅲ 总线和接口，转而拥抱当时已成主流的 NVMe 技术。

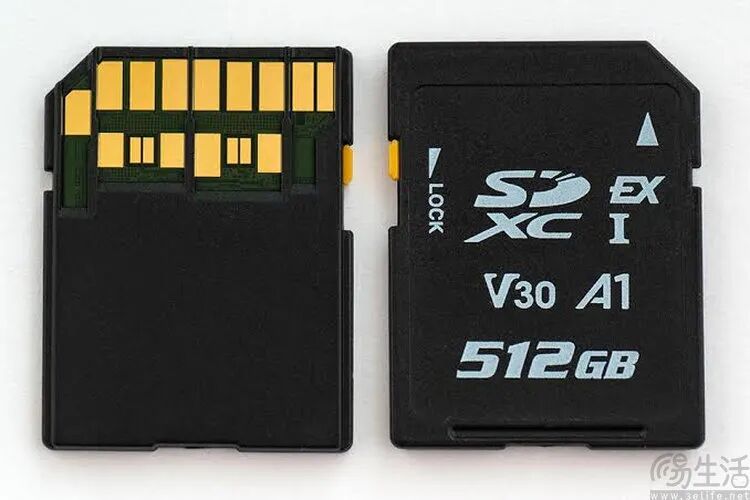

再看 SD7.0 之后的卡身，还是那两排触点，似乎没啥两样。
实际上，过去的 SD 卡，上排触点跑 SD 协议，如果有第二排，那也还是高速 SD 协议。但从 SD7.0 开始，新卡——也就是俗称的 SD EX——上排依旧是 SD 协议，下排却变成了 PCIe 的一种变体，相当于一小块 NVMe SSD。

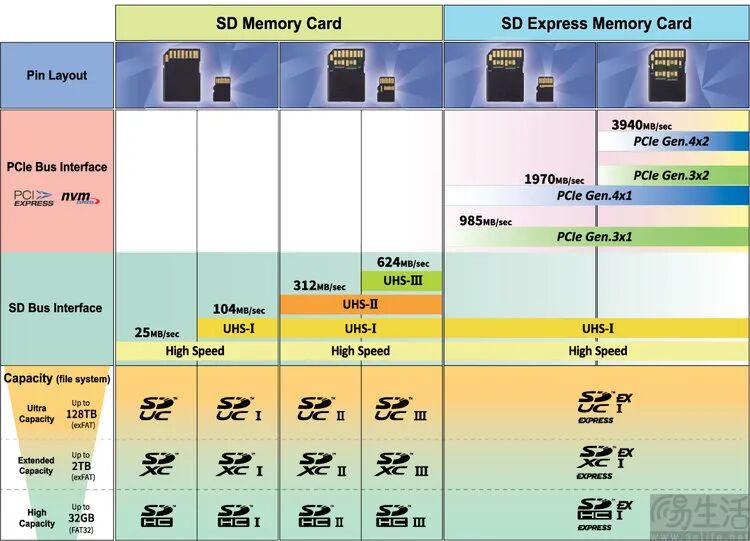

SD 协会的官方材料里清楚显示，他们亲手抛弃了自家的 UHS‑Ⅱ/Ⅲ 协议。
这就直接酿成了文章开头那一幕：把一张 SDEX 卡插进 UHS‑Ⅱ/Ⅲ 读卡器，虽然触点物理上严丝合缝，但高速接口的协议层互相“不认识”。
最终，标称 900MB/s 的卡塞进 300MB/s 的读卡器，实际只能跑出 100MB/s 的尴尬成绩。
“完美读卡器”能解决问题，但问题是它也不存在
那这局面还有救吗？
从接口定义看，SD7.0 到最新的 SD9.1，都彻底抛开了 UHS‑Ⅱ/Ⅲ 协议，所以指望未来超高速 SD 卡“重新兼容”旧超高速读卡器，基本没戏。

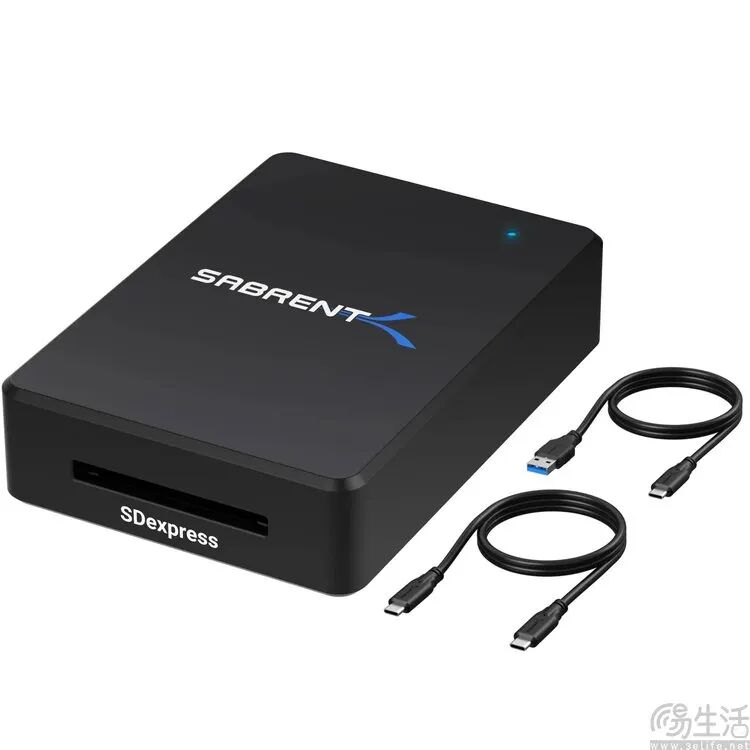

不过变通的路子也不是完全堵死。曾有读卡器厂商提出，可以做“双模”设计，让读卡器同时兼容 UHS 和 NVMe 两种协议，插什么卡就自适应切换，从而完整发挥所有 SD 卡的最高性能。
可惜，以 SD 卡行业眼下这股“半死不活”的劲儿，这种理论上完美的双模超高速读卡器，究竟什么时候能上市、乃至能不能上市，可能又是一个永无答案的问题。
如果你对存储卡标准背后的技术演进还想进一步深挖，欢迎来 云栈社区 和同样痴迷硬件的极客们一块儿拆解。
