英特尔EMIB-T先进封装2027量产：成本优势50%挑战台积电CoWoS，博通Meta已入局

据供应链最新消息，英特尔代工服务凭借EMIB先进封装技术吸引了大量外部客户。尽管备受瞩目，但最新的EMIB-T变体预计要到2027年才能进入大规模量产阶段。

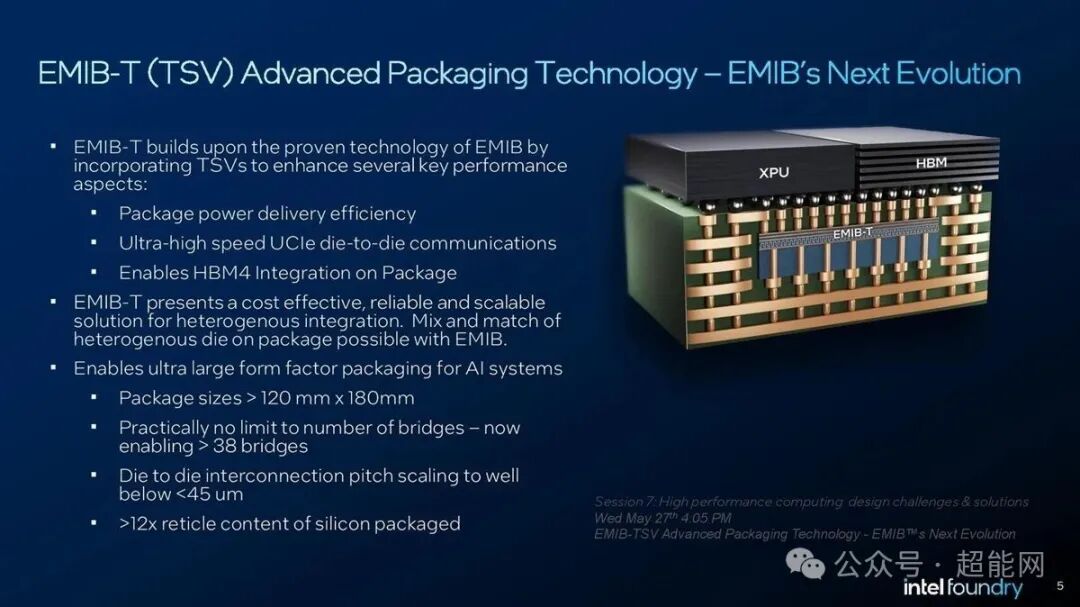

EMIB作为一种嵌入基板的硅桥技术，能绕过昂贵全尺寸硅中介层，实现高密度、低成本的芯片间互连。其中集成硅通孔（TSV）的EMIB-T版本尤为关键：它让ASIC能直接获取电源连接，从而在单一封装内支撑数千瓦级的高性能计算方案。目前英特尔正优先扩大常规EMIB及Foveros技术产能，为EMIB-T后续放量铺路。

Digitimes指出，包括博通和Meta在内的ASIC设计厂商正考虑从台积电CoWoS转向英特尔EMIB方案。PCB及基板供应商欣兴电子透露，EMIB-T与CoWoS-L/R之间的成本差距最高可达50%，这对客户而言意味着可观的封装费用节省，并能将其投入其他研发或生产环节。

与此同时，台积电在CoWoS-L设计上也面临挑战。有消息称，在为NVIDIA Vera Rubin架构提供的2+2芯片封装中，台积电出现了基板翘曲问题——包含基板的封装多方向弯曲，导致四芯片架构的Rubin Ultra计算芯片无法与基板完全贴合。这一状况进一步促使客户开始探索替代方案。

对英特尔而言，外部客户积极评估EMIB全系列技术是其代工业务的重要突破。从标准EMIB到EMIB-M及EMIB-T，目标都是实现多光罩芯片与高带宽内存的异构集成。若英特尔能在2027年如期实现EMIB-T量产并解决良率挑战，便有望凭借显著的成本优势和技术差异化，在先进封装领域有效分流台积电的客户资源，重塑晶圆代工竞争格局。
