ESP32-C3坦克控制板设计：ESP-NOW低延迟驱动13A履带电机与喷烟特效

遥控坦克，几乎是每个男孩都心动过的玩具。在云栈社区的硬件改造讨论区里，类似的项目总能引发不少共鸣。

金属履带、炮塔可转、炮管能俯仰——静态摆着确实很帅，可真下地跑起来，原厂遥控器的手感和功能却经常让人失望：摇杆生涩、通道太少、稍微远一点就失控。

有没有办法，给心爱的坦克模型换一套真正好用的“大脑”？

在FastBond4活动中，作者鲜de芒果就做了这样一块控制板：基于 ESP32-C3芯片和 ESP-NOW无线协议，把1/16坦克模型的所有功能——前进后退、差速转向、炮塔旋转、炮管俯仰、开火动作、灯光开关、尾部喷烟、音效播放——全部集成在一块板子上，用一把遥控器统管。

能跑、能转、能开火、能喷烟。 当一台遥控坦克集齐这些能力时，它已经不只是玩具，而是一个完整的RC战斗平台。

那么，这块“坦克大脑”是怎么设计出来的？让我们来一起看看这个项目。

项目原始资料链接：https://www.eetree.cn/project/detail/5019

项目介绍

本项目设计并实现了一款基于 ESP32-C3系列芯片及 ESP-NOW无线协议的坦克模型遥控控制板。控制板以 ESP32-C3-MINI-1U 模块为核心，同时兼容 XIAO ESP32C3 与 ESP32C3 SuperMini 开发板。板载多路大/中/小功率直流电机驱动、基于 FM8118 的超声波雾化驱动、音频驱动及数字输入接口，可驱动坦克完成移动、炮塔旋转、俯仰、开火、灯光、喷烟、音效播放等功能。无线控制采用乐鑫 ESP-NOW 协议（无 Wi-Fi 连接、低延迟、抗干扰强），基于 PlatformIO 平台开发。

1.1 效果展示

原文中视频展示部分因体积原因略去，完整演示可前往项目页查看。

1.2 硬件介绍

控制板硬件围绕 ESP32-C3 核心构建，主要包含以下功能模块：

• 主控单元：板载 ESP32-C3-MINI-1U 模组（RISC-V 架构，Wi-Fi/BLE），并额外提供排针接口，可灵活替换为 XIAO ESP32C3 或 ESP32C3 SuperMini 开发板，方便开发与调试。
• 动力驱动：2路独立的大电流 H 桥电路，峰值电流 13A/路，用于控制坦克左右履带电机，实现前进、后退、差速转向。
• 炮塔驱动：1路 4.2A 双向直流电机驱动，用于炮塔 360 度连续转动。
• 辅助执行器驱动：3路 2.3A 单向有刷电机驱动，分别控制：
  • 坦克大灯（开关控制）
  • 开火电机（模拟后坐力或抛壳）
  • 炮塔俯仰电机（炮管上下调节）
• 特效驱动：
  • 超声波雾化驱动电路，用于驱动尾部雾化片产生“喷烟”效果。
  • 音频驱动电路，驱动 2~5W 扬声器，可播放发动机轰鸣、开火音效等。
• 传感器输入：1路数字/模拟输入接口，用于获取炮塔子弹填充状态（如光电传感器或微动开关）。
• 电源管理：支持 7.4V~12V 输入（2S 或 3S 锂电池），板载 5V/3.3V 稳压，为逻辑电路及 ESP32-C3 供电。

1.3 功能概览

功能类别	具体功能	对应硬件
运动控制	前进、后退、左右差速转向	2路 13A 电机驱动
炮塔控制	连续旋转（左/右）	1路 4.2A 电机驱动
武器系统	开火动作（后坐力/抛壳）	1路 2.3A 单向电机
灯光系统	大灯亮/灭	1路 2.3A 单向电机（或 LED）
俯仰控制	炮管上下调节	1路 2.3A 单向电机
特效	尾部喷烟	超声波雾化片驱动
音效	发动机/开火等声音	音频驱动+扬声器
状态反馈	子弹装填状态检测	数字输入接口

1.4 设计思路

• 模块化与兼容性：主控采用可插拔设计，支持三种常见 ESP32-C3 板型，便于用户根据成本、尺寸、性能需求选择。
• 功率分级：将电机驱动按功率需求分为大电流（履带）、中电流（炮塔）、小电流（辅助电机），优化电源分配与 PCB 散热布局。
• 无线遥控：采用 ESP-NOW（乐鑫私有协议），无需连接路由器，实现点对点或多对一低延迟（<10ms）通信，远优于传统蓝牙或 Wi-Fi UDP。遥控器端可使用另一 ESP32 模块或 ESP8266 作为发射端，通过摇杆、按键采集指令。
• 实时性与任务管理：软件上采用 Arduino 分时控制，将运动控制、音效播放、状态检测分解为独立任务，确保同时执行的流畅性。
• 可扩展接口：预留 I2C、ADC、GPIO 接口，便于后续增加测距模块、陀螺仪、图传等。

功能实现

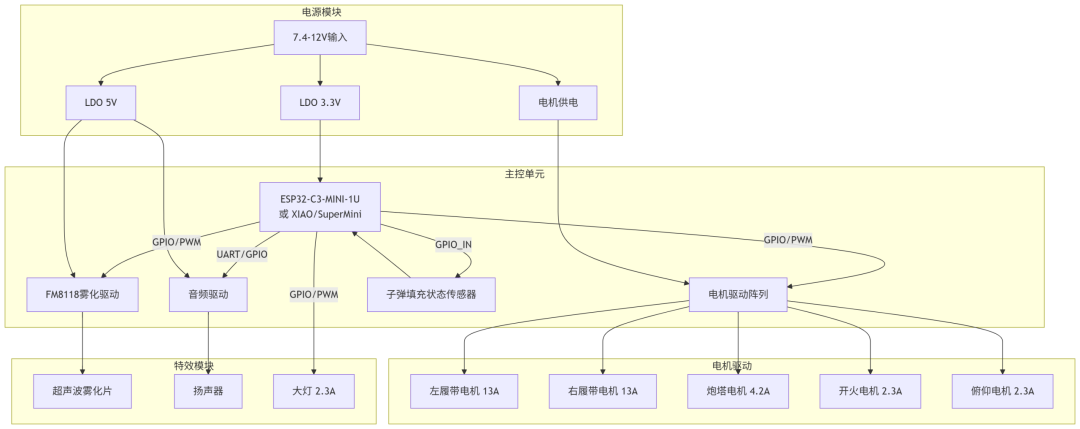

2.1 硬件框图

2.2 关键电路说明

• 履带电机驱动（13A 双向）：采用 RZ7886，内部集成 H 桥，支持 PWM 调速及方向控制。电源引脚并联 1000μF 电解电容及 0.1μF 陶瓷电容，吸收反向电动势。
• 炮塔电机驱动（4.2A 双向）：使用 RZ7889，内部集成 H 桥，PWM 占空比调节转速。
• 辅助电机驱动（2.3A 单向）：使用 N 沟道 MOSFET（如 SI2302）加续流二极管，由 MCU GPIO 直接驱动栅极。大灯控制可直接用 MOSFET 开关，开火电机和俯仰电机则通过 PWM 控制速度及方向（仅单向，即通过单路 MOSFET 实现单向正转）。
• 雾化驱动：FM8118 典型应用电路：输入 5V 供电，EN 使能引脚接 MCU GPIO，PWM 输出引脚通过电感电容匹配网络连接雾化片。MCU 通过控制 EN 引脚开启/关闭雾化，也可通过 PWM 输入调节功率（FM8118 支持外接 PWM 调频）。
• 音频驱动：采用 BY8001 模块，通过串口（TX/RX）与 ESP32-C3 通信，模块直接驱动 3W 扬声器。电源为 5V 独立供电，避免与电机电源耦合。
• 子弹填充状态输入：使用轻触开关，通过 10kΩ 上拉电阻连接至 GPIO，配置为输入模式。

软件设计

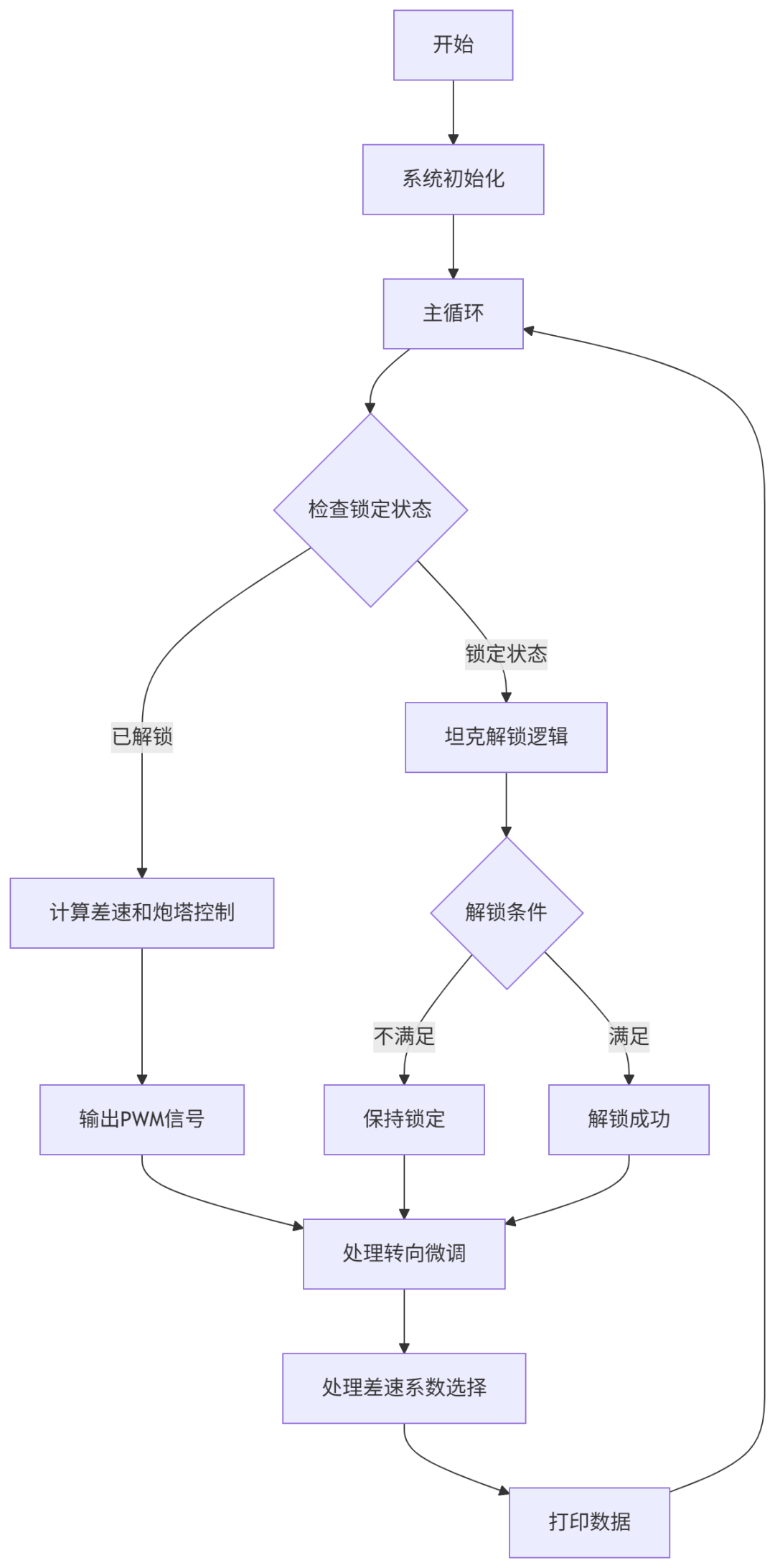

3.1 软件流程图

实际实现中，各动作控制任务可并行运行，以下流程图为主控循环逻辑简化示意。

3.2 实现过程

开发环境：

• 平台：PlatformIO（VS Code 扩展）
• 板型：Espressif ESP32-C3-DevKitM-1（针对 ESP32-C3-MINI-1U），同时适配 XIAO ESP32C3（通过修改 platformio.ini 中的 board 字段）
• 框架：Arduino
• 核心库：ESP-NOW 原生库、ESP32 PWM 库（ledc）。

关键代码实现：

ESP-NOW 通信协议：定义控制数据包结构体（与发射端约定一致）：

structData_Package {
  uint8_t leftJoystickX;                     // 左摇杆 X
  uint8_t leftJoystickY;                     // 左摇杆 Y
  uint8_t rightJoystickX;                    // 右摇杆 X
  uint8_t rightJoystickY;                    // 右摇杆 Y
  uint8_t leftJoystickBtn:1;                 // 左摇杆按键
  uint8_t rightJoystickBtn:1;                // 右摇杆按键
  uint8_t leftSwitch1:1;                     // 左按键开关1
  uint8_t leftSwitch2:1;                     // 左按键开关2 和 左按键开关1 反相
  uint8_t rightSwitch1:1;                    // 右按键开关1
  uint8_t rightSwitch2:1;                    // 右按键开关2 和 右按键开关1 反相
  uint8_t leftPotentiometer;                 // 左电位器
  uint8_t rightPotentiometer;                // 右电位器
};

初始化 ESP-NOW：

WiFi.mode(WIFI_STA);
Serial.print("STA MAC: "); Serial.println(WiFi.macAddress());
// 初始化 ESP-NOW
InitESPNow();

// 设置接收数据回调函数
esp_now_register_recv_cb(OnDataRecv);

履带差速控制：从 value 字段解析线性速度（高 8 位）和角速度（低 8 位）：

// 转向最大档位
maxRudder = 0 < data.leftPotentiometer ? data.leftPotentiometer : 255;
// 油门位置
throttlePosition = map(data.rightJoystickY, 0, 255, 0, maxThrottle);
// 转向档位
rudderPosition = map(data.rightJoystickX, 0, 255, 0, maxRudder);
// 归一化处理
throttle = (throttlePosition - maxThrottle / 2) / 127.0;
rudder = (rudderPosition - maxRudder / 2) / 127.0;
// 转向增加转向微调值
rudder = rudder + config.rudderFineTuningValue;
// 计算差速
baseSpeed = throttle;
leftSpeed = baseSpeed * (1 + config.k * rudder);
rightSpeed = baseSpeed * (1 - config.k * rudder);
// 限幅输出
leftSpeed = constrain(leftSpeed, -1, 1);
rightSpeed = constrain(rightSpeed, -1, 1);
// 转换为PWM信号
leftSpeedPwm = leftSpeed * ((1 << PWM_RESOLUTION_BITS) - 1);
rightSpeedPwm = rightSpeed * ((1 << PWM_RESOLUTION_BITS) - 1);
// 输出占比
if(tankStartPwm < leftSpeedPwm && tankStartPwm < rightSpeedPwm) {
    ledcWrite(0, leftSpeedPwm);
    ledcWrite(2, rightSpeedPwm);
    ledcWrite(1, 0);
    ledcWrite(3, 0);
} elseif(0-tankStartPwm > leftSpeedPwm && 0-tankStartPwm > rightSpeedPwm) {
    ledcWrite(0, 0);
    ledcWrite(2, 0);
    ledcWrite(1, abs(leftSpeedPwm));
    ledcWrite(3, abs(rightSpeedPwm));
} else {
    ledcWrite(0, 0);
    ledcWrite(1, 0);
    ledcWrite(2, 0);
    ledcWrite(3, 0);
}

测试与调试：

使用两台 ESP32-C3 开发板（一发一收），通过串口打印调试信息验证 ESP-NOW 通信质量（丢包率、延迟）。

逻辑分析仪抓取电机驱动 PWM 波形，确认死区时间及方向切换安全。

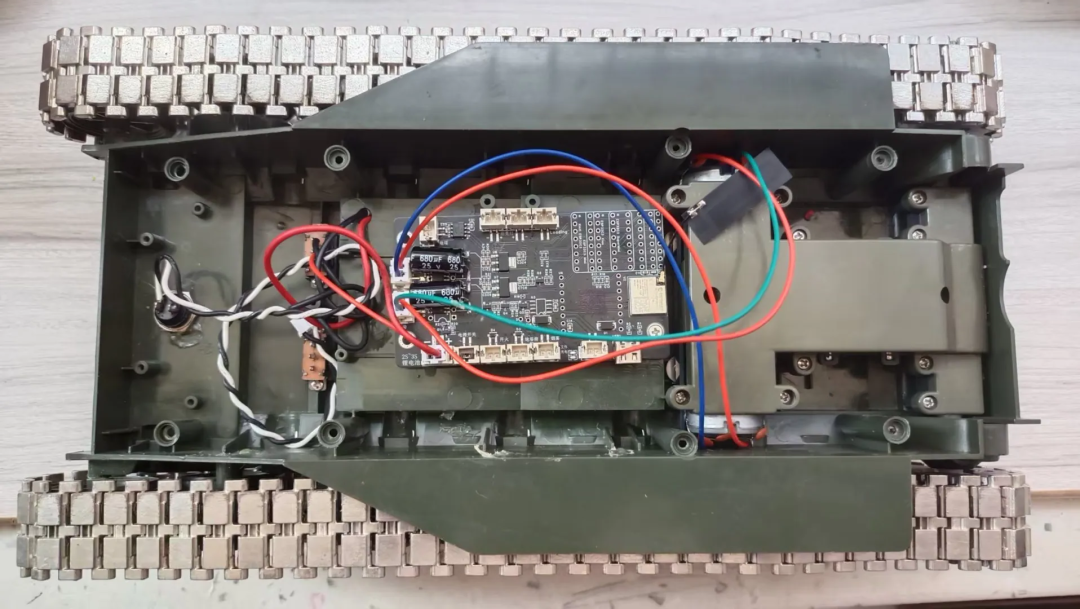

实际组装至 1/16 比例坦克模型，进行连续运转测试，检查驱动芯片温升及电池续航。

功能展示

4.1 硬件展示

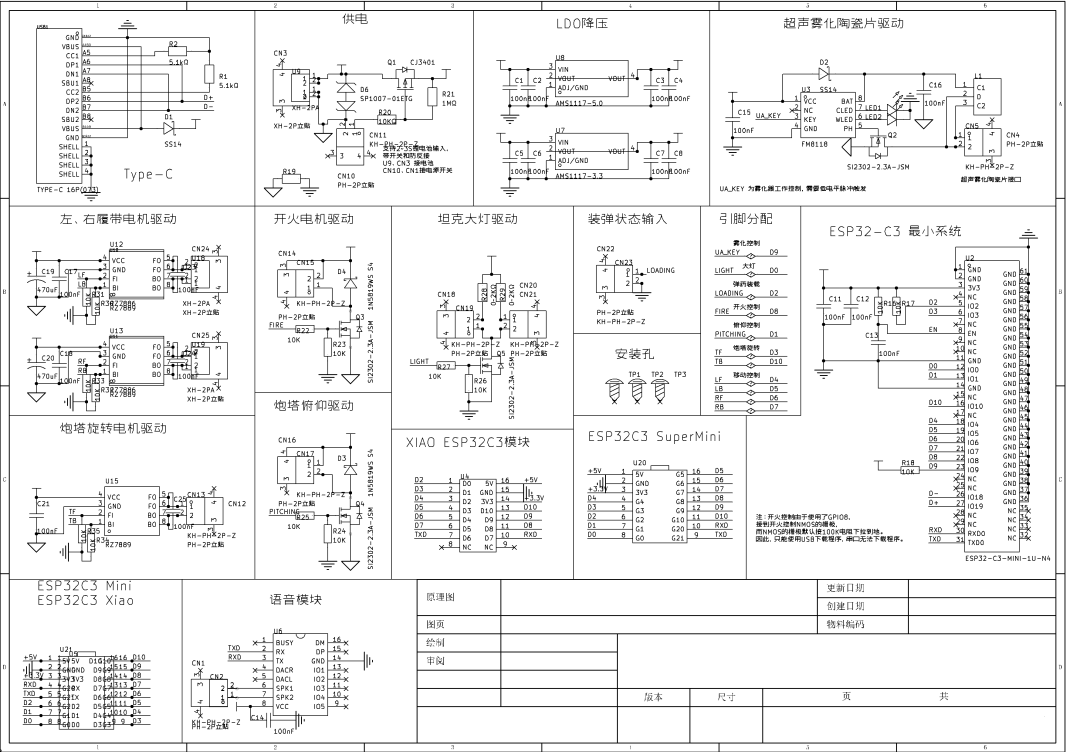

原理图

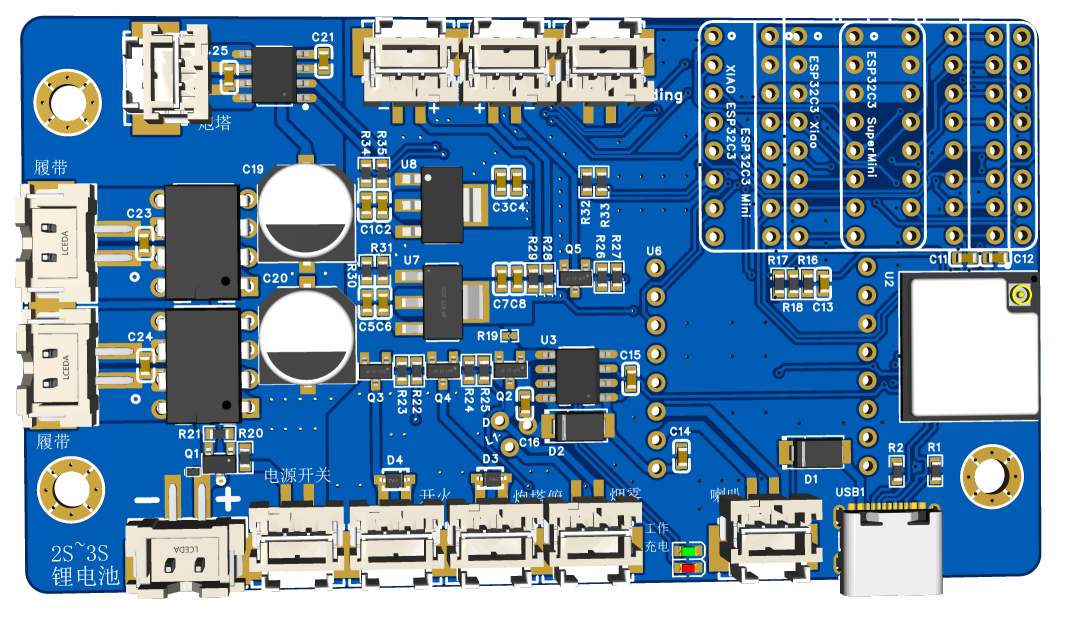

PCB 3D 预览

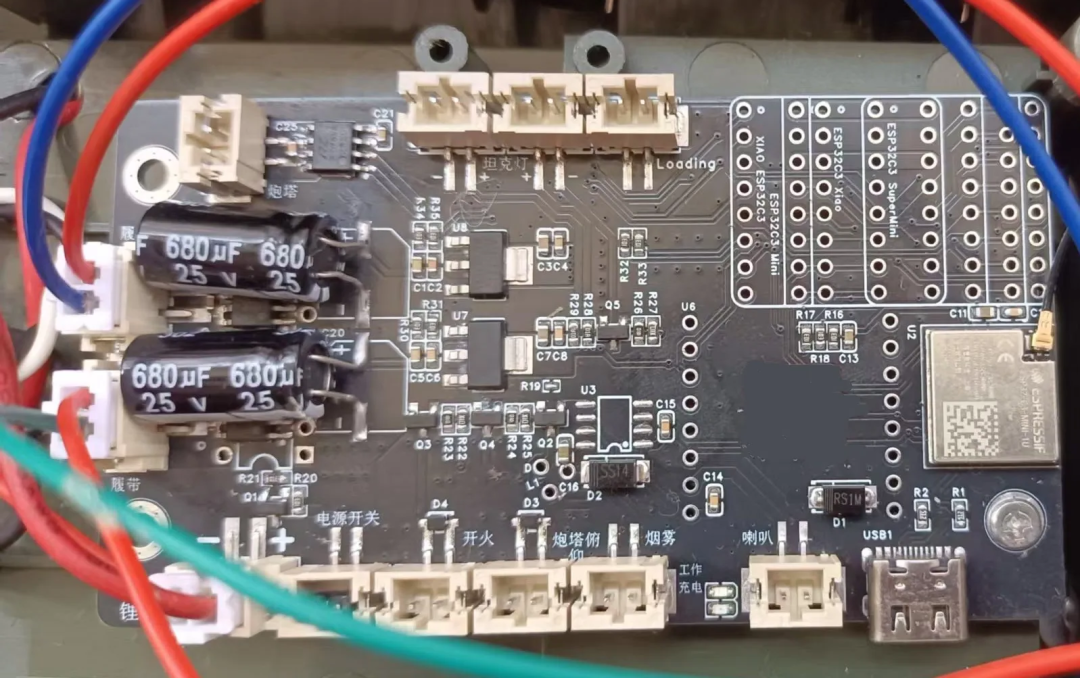

PCB 实物

4.2 实际测试场景

遥控器操作（发射端）	坦克响应（接收端控制板）
右摇杆前推	坦克前进，左右履带同速正转
右摇杆左推	坦克左转（左履带减速/反转，右履带加速）
左摇杆左右拨动	炮塔连续顺时针/逆时针旋转
左摇杆前推	炮管上升/下降（单向电机，仅正转）
按键 B 短按	开火电机瞬间正转

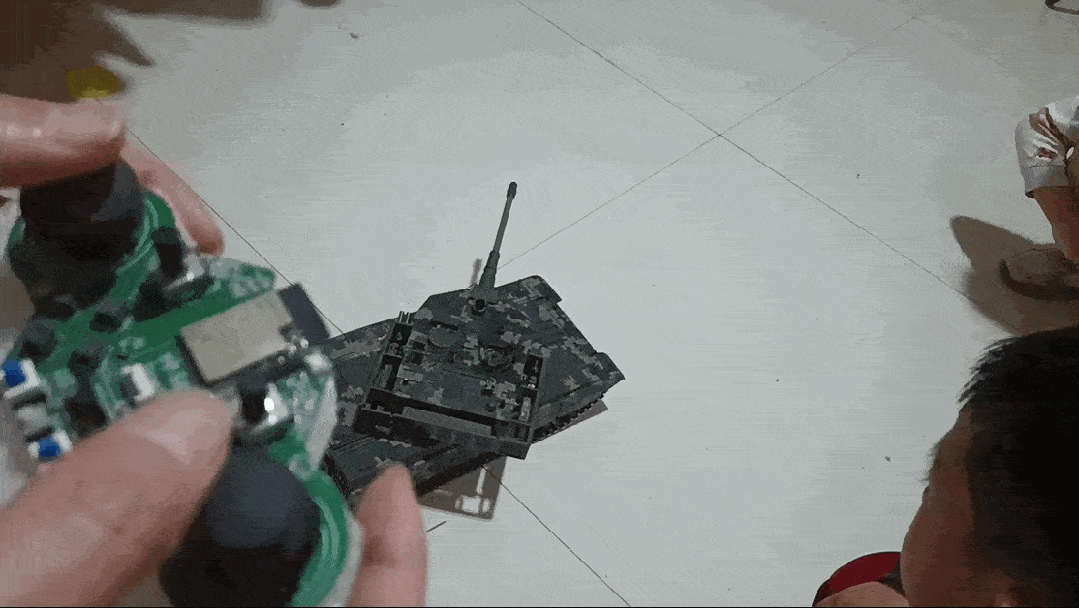

实际演示：坦克在室内地面灵活走位，炮塔独立转动同时炮管俯仰。

4.3 遇到的问题

1. 安装孔位没对准，作者原本只是打算改装一下坦克模型，但忘记考虑安装孔和方向了，导致最终只有一个螺丝孔能拧上，好在是在内部且受力不大。
2. 设计之初为了兼容更多的小开发板模块，做了很多的冗余设计，后面看来其实大可不必。

总结

这个项目的价值，远不止一块能跑坦克的 PCB。

它展示了如何用 ESP32-C3 这颗高性价比 RISC-V 芯片，配合 ESP-NOW 低延迟协议和分级功率驱动架构，把一台静态坦克模型变成一个功能丰富、响应灵敏的遥控战斗平台。

更重要的是，它提供了一套可扩展的硬件框架——13A 大电流驱动能推重型坦克，4.2A 中电流驱动能转炮塔，2.3A 小电流驱动能管俯仰、开火、灯光，FM8118 能喷烟，BY8001 能发声——你想加什么功能，基本都有对应的驱动接口预留。

完整项目资料现已开放，可访问项目链接：https://www.eetree.cn/project/detail/5019
