数据中心与网络架构光纤选型指南：单模/多模、接口、芯数与场景详解

光纤主要分为两大类：单模光纤（Single Mode）和多模光纤（Multi Mode）。

它们的核心区别在于：

• 单模光纤：纤芯极细，只允许一束光以单一模式传输。特点是传输距离远、带宽高、衰减小，但成本相对较高。
• 多模光纤：纤芯较粗，允许多束光以多种模式同时传输。特点是传输距离较短、成本低，但模间色散导致衰减较大。

以下是目前市面上常见的光纤类型详解：

1. 单模光纤（通常为黄色外皮）

• G.652D：最常见的单模光纤，是城域网和骨干网的主力，零色散点在1310nm波长。
• G.657A1/A2：抗弯曲单模光纤，最小弯曲半径可达7.5mm甚至5mm，是家庭布线与机房跳线的理想选择。
• G.654：超低衰减光纤，主要用于海底光缆等超长距离传输场景，普通机房很少见到。
• G.655：非零色散位移光纤，属于较早的技术，目前市场已基本被G.652D取代。

2. 多模光纤（通常为橙色或水绿色/紫色外皮）

• OM1（62.5/125μm）：早期标准，目前基本已被淘汰。
• OM2（50/125μm）：仍可见于旧系统，在10Gbps以下速率中可短距离使用。
• OM3（水绿色）：万兆以太网主力，支持10G传输300米，也支持25G/40G/100G SR4传输至100米。
• OM4（水绿色或紫色）：性能增强型多模光纤，支持10G传输550米，100G SR4传输150米。
• OM5（青柠绿色）：宽带多模光纤，支持SWDM（短波分复用）技术，能在相同芯数下支持更高速率，例如100G传输150米，400G传输100米，目前成本较高。

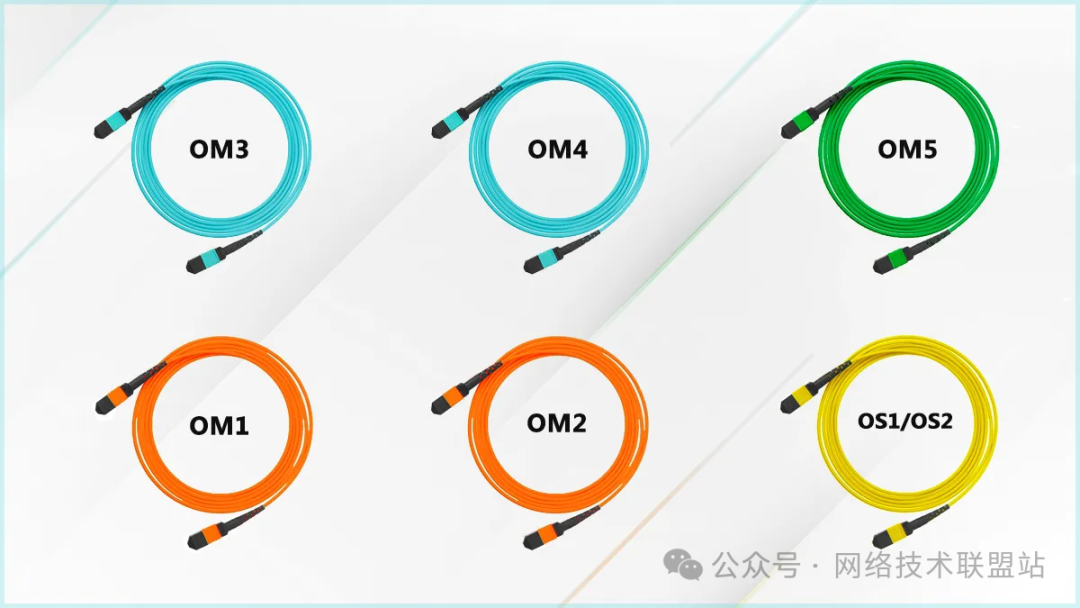

可以通过外皮颜色快速识别：
黄单模，橙OM1/2，水绿OM3/4，青柠绿OM5，紫色一般也是OM4。

光纤接口类型

光纤连接器种类繁多，以下介绍日常工作中最常接触的几种：

1. LC：小型方口，采用卡扣式连接，是目前绝对的主流。从10G到400G的光模块大多采用双芯LC接口，跳线也普遍为LC。
2. SC：大型方口，采用按压式连接，在老式机房中常见，正逐渐被更小尺寸的LC取代。
3. MPO/MTP：高密度矩形接口，内含8、12或24芯光纤。它是实现100G SR4、400G SR8及更高速率并行传输的关键。需特别注意其极性（Type A/B/C）和键位方向（Key Up/Key Down），接错会导致链路不通。
4. FC：圆形螺纹口，常见于老式光传输设备和测试仪表，连接牢固。
5. ST：圆形卡口式，在十年前的网络中较为流行，现已少见。
6. E2000：圆形带防尘盖接口，在欧洲应用较多。
7. SN/MDC/CS：新一代超高密度连接器，为800G及更高速率时代设计，目前尚未大规模普及。

简单记忆：

• 机房内部跳线，99%是LC接头。
• 骨干或楼间互联，可选SC或LC。
• 部署400G/800G等高速率设备，必须认清MPO接口。

光纤芯数选择

光纤芯数的选择需平衡成本与未来扩容需求。常见芯数及应用场景如下：

• 2芯：最为常见，用于单根光纤的双工通信（一发一收），绝大多数机柜内跳线都是2芯。
• 4芯：可用于链路冗余，或早期100G PSM4并行标准。
• 8芯：100G SR4标准采用8芯（4发4收）。
• 12芯：MPO主干常用规格，成本与布线便利性平衡，通常使用其中8芯，预留4芯备用。
• 24芯：400G SR8标准使用24芯（实际16发8收），或用于大容量主干预留。
• 48/72/96/144芯：主要用于数据中心园区或大楼之间的主干光缆。

一个实际教训：曾有项目为节省成本，全部采用12芯MPO布线。待升级至400G时，发现芯数不足，不得不耗费巨资重新铺设24芯主干。

典型场景选型参考

场景1：普通企业机房

• 机柜内跳线：G.657A2抗弯单模光纤 + LC-LC 2芯跳线（常用3米、5米）。
• 机柜间互联：OM4多模光纤 + LC-LC 2芯跳线。
• 跨楼层/建筑：室外铠装单模光缆，建议6-12芯起（防鼠咬）。

场景2：10G/25G服务器接入

• 机柜内统一使用OM4 LC-LC 2芯跳线。
• 传输距离小于100米可选用多模光纤及SR光模块；超过100米则必须使用单模光纤及LR光模块。

场景3：100G网络互联

• 机柜内短距互联：100G SR4光模块 + OM4 8芯MPO跳线（注意使用Type B极性）。
• 长距互联（>100米）：100G LR4或PSM4光模块 + 单模光纤（LC或MPO接口）。

场景4：400G网络部署

• 400G SR8：需搭配OM5宽带多模光纤及24芯MPO跳线。
• 400G DR4：需搭配单模光纤及8芯（或12芯）MPO跳线。
• 400G FR4/LR4：最具性价比的方案，仅需单模光纤及2芯LC跳线即可实现。

场景5：800G前瞻

• 800G SR8：同样需要24芯MPO跳线。
• 800G DR8：需要单模光纤及16芯MPO跳线。
• 未来的SN等超高密度连接器将进一步缩小空间占用。

常见避坑指南

1. 切勿贪图跳线便宜：劣质跳线衰减可能高达1.5dB，而优质跳线通常在0.3dB以下，过大的衰减会导致高速链路（如100G）无法建立。
2. 务必核对MPO极性：MPO跳线的极性（A、B、C型）必须与光模块和链路设计匹配，接反会导致链路完全不通。
3. 严格遵守弯曲半径：单模光纤的弯曲半径不建议小于15mm，过度弯折会引入巨大损耗甚至导致光纤断裂。
4. 禁止混用光纤类型：切勿将多模跳线插入单模光模块（如100G LR4），反之亦然，轻则链路不通，重则可能损坏设备。
5. 分清跳线与尾纤：跳线两端均为连接头；尾纤则一端是连接头，另一端是裸纤，用于熔接。两者用途不同，不可混淆。

核心要点速查表

维度	要点速记
颜色	黄=单模，橙=OM1/2，水绿=OM3/4，柠檬绿=OM5
接口	LC（小方主力）> SC（大方遗留）> MPO（高速并行）
芯数	2芯（日常），8/12芯（100G并行），24芯（400G并行）
距离	≤100-300米（多模），>300米（必须单模）
模块	SR（短距多模）/LR（长距单模）决定光纤类型
备货	机房常备OM4 LC-LC 2芯跳线（3米/5米）

掌握“类型-接口-芯数-距离”这四个核心维度，就能应对绝大部分光纤相关的规划与采购工作，有效避免因选型错误导致的网络问题与成本浪费。
