干货分享：详解以太网100米传输限制与10种超距组网方案

经常听到工程师们抱怨：“网线只能跑100米，超过就掉速、丢包、甚至连不上！”今天，我们就来系统地探讨一下这个经典且实用的技术话题：以太网传输超过100米后，究竟有没有可靠的解决方案？

以太网（Ethernet）基于IEEE 802.3标准，当使用双绞线（UTP/STP）时，其通道的最大长度被限定在100米（通常指水平布线90米加上设备跳线10米）。这个限制并非随意设定，而是由物理层信号传输的特性所决定的硬性约束。

为什么会有100米的限制？

主要有以下几个核心原因：

1. 信号衰减（Attenuation）
   电信号在铜缆中传输时，会因为导体的电阻、线对间的电容和电感而逐渐减弱。衰减值大致与频率的平方根和线缆长度成正比，公式可表示为：Attenuation (dB) ≈ k × √f × L（其中k为电缆系数，f为频率，L为长度）。
   以1000BASE-T（1Gbps）为例，其工作频率高达100MHz，Cat6电缆每100米的衰减值大约为22dB。一旦超过100米，接收端的信号强度就可能低于接收器灵敏度的最低阈值，从而导致CRC校验错误和数据包丢失。

2. 串扰与噪声（NEXT、FEXT、PSNEXT）
   线缆中相邻线对之间的电磁耦合会产生近端串扰（NEXT）。例如，Cat5e线缆在100米处的PSNEXT余量可能仅剩10dB左右，超过此距离后，信号间的干扰会急剧增加，影响数据完整性。

3. 传播延迟与往返时延（RTD）
   虽然在全双工模式下已不再使用CSMA/CD碰撞检测机制，但碰撞域和QoS（服务质量）仍然受到延迟影响。信号在100米铜缆中的传输延迟大约为0.5微秒，距离越长，延迟和抖动就越大。

4. 标准约束与环境因素
   行业标准TIA/EIA-568-C.2明确规定了永久链路90米和通道100米的上限。此外，环境温度每升高10℃，信号衰减会增加约4%。如果同时进行PoE供电，铜线发热会进一步加剧信号衰减问题。

在实际测试中，使用Fluke DSX-8000等电缆认证仪，在优质的Cat6线缆上偶尔能将1Gbps速率稳定传输至105-120米，但这种状态并不稳定。而对于10Gbps速率，Cat6a标准规定的有效传输距离仅为55米。因此，要可靠地突破100米限制，必须借助其他“破规”方案。

常见的超标场景包括：大型工厂车间设备间距达150米、仓库监控摄像头需覆盖200米、校园宿舍到核心机房距离300米，以及工业IoT传感器部署超过500米等。针对这些需求，下面我们梳理了10种实用的解决方案。

10种实用超距组网方案（按场景推荐排序）

方案1：中间加交换机/中继

最简单可靠，推荐首选

在每个100米段的末端放置一台网络交换机，它可以作为信号再生中继器（Regenerator），将衰减的信号整形放大后继续传输。

• 理论距离：可无限扩展（每段100米）。
• 实际限制：受累积延迟和中间节点供电限制，通常建议不超过5-7段（500-700米）。

• 优点：可保持全速率（1G/2.5G/10G）、单跳延迟低（<1ms）、易于管理（支持VLAN、QoS等）。
• 缺点：每个中继点都需要独立的电源和设备安装空间，成本和管理复杂度稍高。
• 成本估算：每延长100米需额外增加一台千兆PoE交换机，约300-800元。
• 适用场景：企业办公楼、监控系统骨干、数据中心内部延伸。

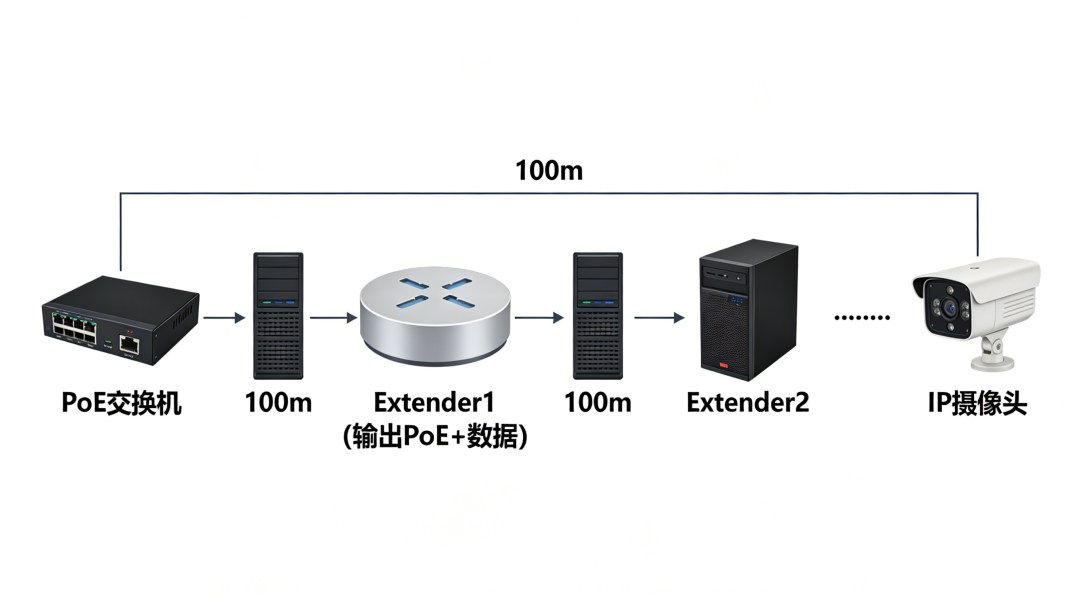

方案2：PoE延长器链式扩展

专治监控摄像头/无线AP供电传输

使用专用的PoE Extender设备，它可以每级再生数据信号并为下一级或终端设备提供PoE供电（遵循IEEE 802.3af/at/bt标准）。

• 距离：单级可延长约100米，通过多级菊花链连接，最远可达300-1000米（如Axis Long Range Kit官方宣称可达1000米）。

• 优点：一根网线同时解决数据传输和远程供电，无需额外铺设电源线，即插即用。
• 缺点：多级串联后总带宽可能略有下降；在高温环境下需注意散热。
• 推荐产品：L-com POE1GAT-EXT、OmniConverter系列，以及TP-Link、水星等品牌的PoE extender。
• 适用场景：安防监控系统、远程WiFi接入点、门禁系统。

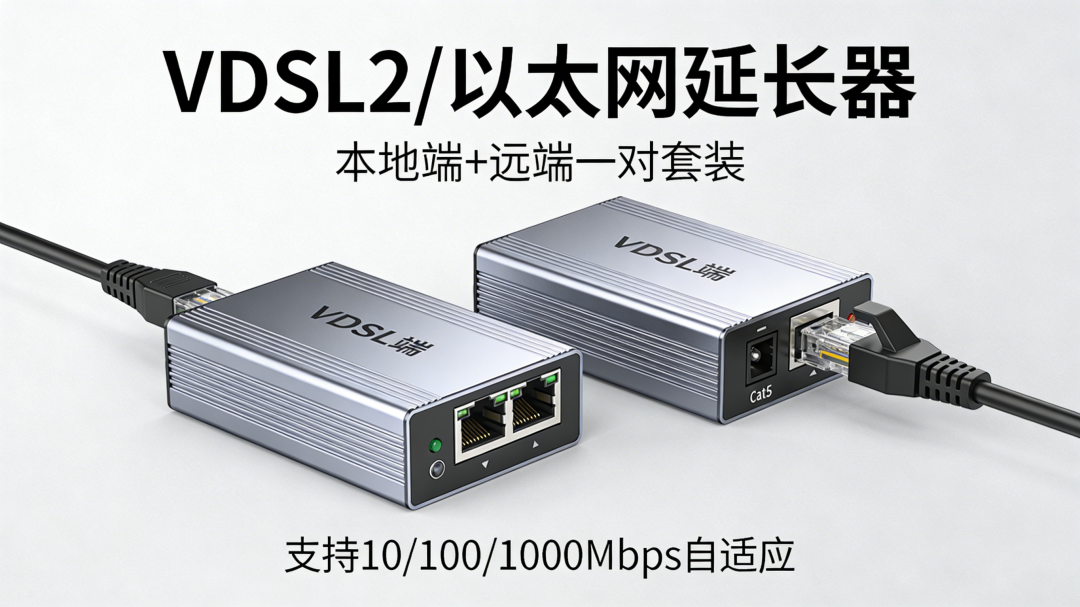

方案3：VDSL2/以太网延长器

利用现有铜缆，最省成本的方案

此方案将以太网信号调制到更高的频率（如VDSL2技术，最高30MHz），通过单对或双对双绞线传输，能够有效补偿长距离带来的衰减。

• 距离与速度典型值：
  • 300米：约100Mbps
  • 500米：约50-80Mbps
  • 1公里：约10-20Mbps
  • 最远可达3公里（速率约10Mbps）。

• 优点：可复用建筑内已有的电话线或低类别网线，无需重新布线，成本极低。
• 缺点：传输距离与速率成反比，距离越远，可用带宽越低；抗电磁干扰能力相对较弱。
• 推荐产品：StarTech 10/100 Ethernet Extender（宣称800米）、EnableIT系列、采用Broadcom BroadR-Reach芯片的方案（可达500米@100Mbps）。
• 适用场景：老旧楼宇网络改造、电梯监控、偏远弱电间连接。

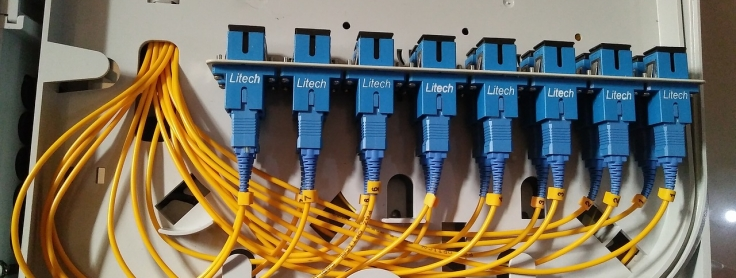

方案4：光纤媒体转换器

长距离、高带宽的终极解决方案

通过光纤媒体转换器将电信号转换为光信号在光纤中传输。光纤几乎不存在信号衰减问题，且抗干扰能力极强。

• 传输距离：
  • 多模光纤（OM3/OM4）：550米至2公里（支持1G/10G）。
  • 单模光纤（OS2，常用1310nm/1550nm波长）：10公里至80公里，甚至更远。

• 优点：带宽无损、完全免疫电磁干扰（EMI）和雷击、面向未来升级。
• 缺点：初期部署需要铺设光纤，施工和熔接成本较高。
• 推荐产品：Advantech IMC系列（工业级，工作温度-40~75℃）、TP-Link、思科等品牌的媒体转换器，以及AscentOptics等品牌的SFP光模块。
• 适用场景：园区骨干网、跨楼宇连接、室外远距离高带宽需求。

方案5：专用延长距离铜缆

无需额外设备，适合轻度超标场景

直接使用线径更粗（如22AWG，优于标准的24AWG）、屏蔽更好、衰减值更低的“Extended Reach”专用电缆。

• 距离示例：
  • Panduit TX6ER：支持1Gbps速率达150米。
  • Belden RemoteIP：支持100Mbps速率达215米。
  • CommScope GigaREACH XL：支持100Mbps速率达200米。
• 优点：即插即用，无需任何中间转换设备。
• 缺点：需要在传输距离和速率之间做出权衡，且电缆本身价格比普通网线贵30%-50%。
• 适用场景：传输距离刚好略微超过100米（如120-150米）的布线点位。

方案6：单对以太网（Single Pair Ethernet, SPE）

基于IEEE 802.3cg（10BASE-T1L）和802.3bw等标准，仅使用一对双绞线进行以太网传输和供电。

• 距离：支持10Mbps速率传输达1公里，并可通过PoDL（Power over Data Line）技术供电。
• 优点：可复用工业现场现有的两芯制电缆（如改造RS-485总线），非常适合工业环境。
• 缺点：目前主流速率较低（10Mbps），更高速率（100Mbps）版本仍在发展中。
• 适用场景：工厂自动化传感器、楼宇自控系统、汽车及轨道交通车载网络。

方案7：无线网络桥接/点对点WiFi

使用支持802.11ac/ax标准的高性能无线网桥，配合高增益定向天线，实现远距离无线中继。

• 距离：在视距（LOS）条件下可达1-5公里，非视距环境约为200-500米。
• 实施要点：配置为桥接模式，使用干扰较少的5.8GHz频段，搭配如23dBi的抛物面天线。
• 优点：完全无需物理布线，部署快速灵活。
• 缺点：传输质量受天气、障碍物、同频干扰影响大；带宽为共享模式。
• 推荐设备：Ubiquiti NanoBeam系列、MikroTik无线设备、TP-Link CPE系列。
• 适用场景：无法进行物理布线的室外区域、临时性项目部署。

方案8：电力线通信适配器（辅助方案）

利用已有的220V电力线路来传输网络数据（基于HomePlug AV2等技术）。

• 距离：在同一相线的电力回路内，有效距离约为300-500米。
• 优点：无需额外部署任何数据线缆。
• 缺点：传输速度不稳定、易受大功率电器启停干扰、延迟抖动大，不适用于关键业务网络。
• 适用场景：家庭或小型办公室内作为有线网络的补充。

方案9：混合方案（最推荐的企业级部署）

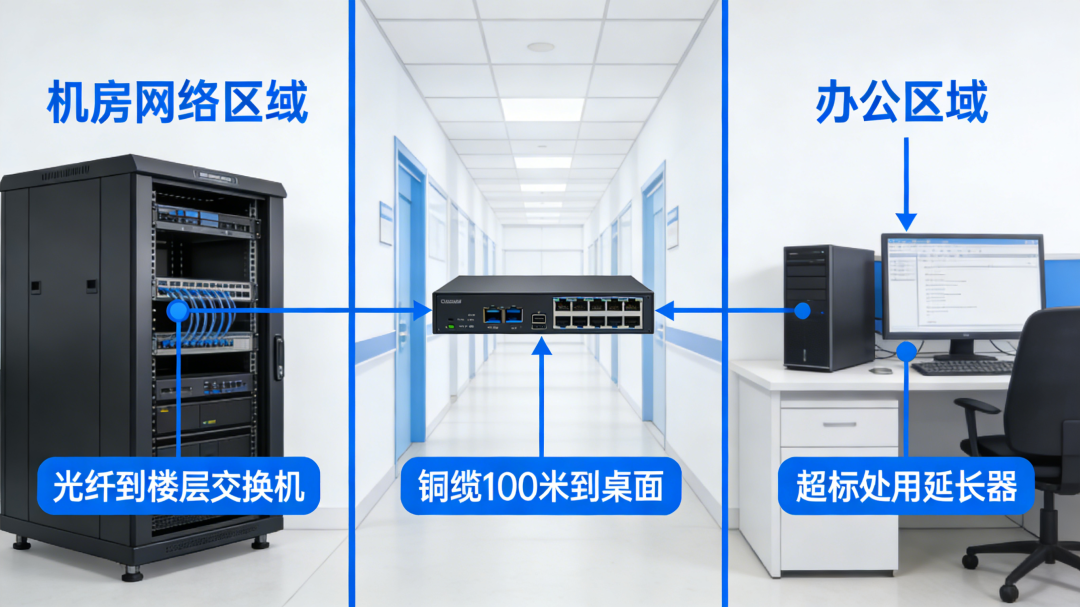

综合运用多种技术，取长补短。例如：采用光纤作为楼宇或园区骨干，铜缆负责楼层内最后100米接入，在个别超标点位使用PoE延长器，在无法布线的区域用无线作为补充。

方案10：专业工业以太网方案

采用支持PROFINET、EtherCAT等工业协议的专用工业交换机，结合光纤环网或SPE技术，在满足长距离传输的同时，提供高可靠性和冗余性。

解决方案对比一览表

方案	最大距离	最大速度	成本（每100米额外）	部署难度	抗干扰	推荐场景
中间加交换机	理论上无限	10Gbps	中（300-800元）	低	高	企业办公/监控骨干
PoE延长器	1000米	1Gbps	低（200-400元）	低	中	安防/无线AP
VDSL延长器	3km	10-100Mbps	最低（约150元）	低	中	老楼改造/复用旧线
光纤转换器	80km+	100Gbps	高（500元+光纤成本）	中	极高	骨干网/室外长距
延长距离铜缆	150-215米	100Mbps-1G	中	最低	高	轻度超标（120-150米）
单对以太网(SPE)	1km	10Mbps	中	中	高	工业IoT/传感器
无线桥接	5km	1Gbps	中	低	低	无法布线的室外

实战案例分享

• 案例1：工厂仓库监控（200米）

  • 原方案：计划铺设新网线和独立电源线，预算超过3万元。
  • 新方案：采用2级PoE延长器链式连接，利用仓库现有的Cat6网线。总成本约2000元，一天内部署完成，4K监控摄像头实现零丢帧传输。

• 案例2：校园跨楼宇连接（800米）

  • 方案：在两栋楼之间部署单模光纤，两端使用千兆媒体转换器（配备20km SFP模块）。
  • 效果：实现千兆全速互联，彻底杜绝雷击影响，系统稳定运行超过3年无故障。

• 案例3：老旧办公楼网络改造（150米）

  • 挑战：部分办公室距离配线间超过150米，重新布线成本高昂。
  • 方案：在关键超标线路使用优质Cat6a线缆+VDSL延长器的混合方案，复用了部分原有的电话线管道。
  • 收益：成功节省了约8万元的综合布线费用。

• 案例4：工业传感器联网（600米）

  • 需求：将分散在600米外的工业传感器接入以太网。
  • 方案：采用10BASE-T1L SPE方案，直接利用现场原有的两芯控制电缆，并通过PoDL技术为传感器供电。
  • 优势：无需为传感器单独铺设电源线，极大简化了部署。

希望以上关于以太网超距传输的原理分析和10种解决方案的梳理，能为大家在实际的网络规划与运维工作中提供清晰的思路和实用的参考。如果你想深入探讨更多网络技术细节，欢迎来到云栈社区的网络/系统板块交流。
