示波器测电感完整实操：不用LCR表，含公式、频率选型与误差排查

不用LCR电桥，仅凭示波器+信号发生器，借助RC/RL谐振与相位特性，就能精准测出空芯、磁芯、功率电感的真实感抗、电感量与等效损耗，是硬件现场调试、样品复测、非标电感实测的通用方法。

做硬件的都有过这种时刻：原理图标称电感值清清楚楚，上机调试却完全不对。开关电源纹波大、谐振频率偏移、升压效率偏低、EMI超标，排查半天最后发现——手上的电感实际参数和丝印参数根本对不上。

量产电感存在批量公差、磁芯电感受偏置电流影响、自制空芯电感无标准参数、拆机旧电感参数衰减，这些问题随处可见。但很多工程师手上没有高精度LCR电桥，或者产线、现场调试无法携带精密设备，只能靠 datasheet 理论参数硬调电路——这正是绝大多数电源、谐振、滤波电路调试翻车的核心原因。

很多人误以为：测电感必须用专业LCR表。这是典型的工具思维误区。

示波器+信号发生器，是硬件工程师手边最易得、最通用、且贴合电路实际工作状态的电感测量方案。LCR表是小信号、低频、空载理想化测量，而示波器实测可以模拟设备真实工作频率、真实负载工况，测出来的是电路真正在用的“工作电感量”，而非书本理论值。

本文完整拆解硬件工程师通用的示波器测电感全套流程：原理、接线、步骤、公式、实操示例、频率选型、误差排查、横向对比，全部落地可直接照搬上机。

1. 电感测量的工作原理

电感最核心的工程特性：通直流、阻交流，频率越高，感抗越大。

直流状态下，理想电感等效短路，无法测出电感差异；只有在交流正弦激励下，电感才会产生可量化的感抗 $X_L$，这也是示波器测量电感的底层逻辑。

整套测量原理基于RL串联交流阻抗特性：将待测电感 L 与已知精密电阻 R 串联，接入正弦交流信号。在固定频率下，电感产生固定感抗，串联回路形成稳定分压与相位差。通过示波器测出电阻、电感两端电压幅值，结合串联分压原理，即可反向计算出感抗，最终推导出电感量。

更深层的工程原理补充：

交流电路中，电感电压相位超前电流90°，电阻电压与电流同相位，二者电压矢量正交。因此回路总电压并非简单代数相加，而是矢量叠加。这也是为什么新手直接用欧姆定律计算会出现巨大误差的根本原因。

简单说：测电感不是测直流电阻，是测交流频率下的阻抗特性与相位特性，这是示波器测量法的核心本质。

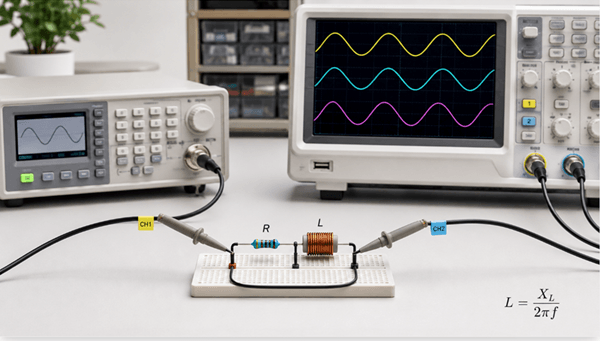

2. 设备与测试电路设置

这套方案无需专用仪器，普通实验室标配设备即可完成。

所需设备

• 信号发生器：输出标准正弦波，频率可调、幅值稳定；
• 双通道示波器：用于同时观测电阻、电感两端交流电压；
• 精密取样电阻：10Ω~1kΩ 高精度金属膜电阻（1%及以上精度，严禁使用碳膜电阻）；
• 待测电感：空芯电感、磁芯功率电感、贴片高频电感均可测量。

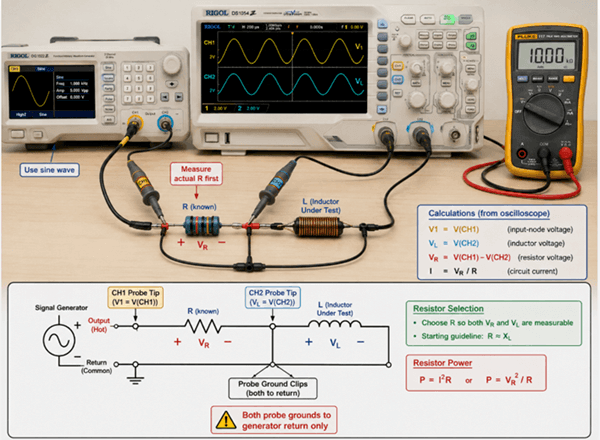

标准测试电路（RL串联回路）

信号发生器输出端 → 精密取样电阻 R → 待测电感 L → 信号发生器地端，形成完整串联闭环。

• 示波器通道 CH1 并联在取样电阻 R 两端，测量回路电流对应的交流电压；
• 示波器通道 CH2 并联在待测电感 L 两端，测量电感交流压降。

工程硬性规范（极易踩坑）

1. 测量全程必须共地，示波器地线、信号发生器地线单点相连，避免地环路引入干扰噪声；
2. 取样电阻必须选高精度、低寄生电感的金属膜电阻，普通电阻的寄生参数会直接拉高测量误差；
3. 导线尽量短、尽量拉直，避免引线寄生电感叠加在待测器件上，导致测量值虚高。

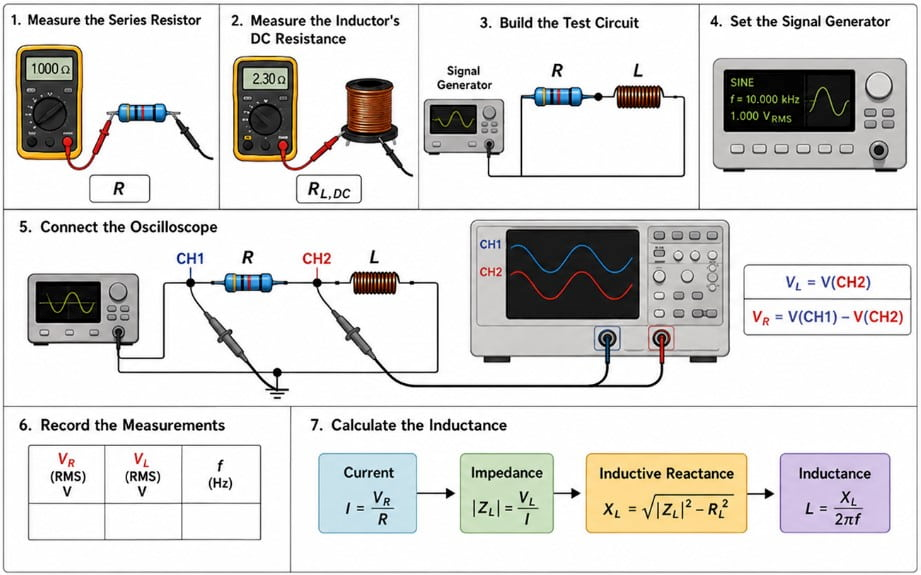

3. 如何一步步测量电感（完整实操步骤）

全程无跳跃、无省略，照着操作即可精准测出电感值。

步骤1：搭建标准RL串联测试电路

选取合适阻值的精密电阻，与待测电感串联接线，保证回路接线简洁、引线最短，杜绝多余寄生参数。

步骤2：信号发生器参数配置

输出波形选择标准正弦波，禁止方波、三角波；根据电感预估量级设定测试频率（后文有专属频率选型规则），输出幅值设置为1V~3V峰峰值，避免幅值过大导致磁芯饱和。

步骤3：示波器通道校准与接线

双通道均设置为 AC 耦合，调整时基、电压档位，使 CH1、CH2 波形完整显示、无削顶、无失真；确认探头倍率统一为10X，避免档位误差。

步骤4：读取核心测量数据

等待波形稳定无抖动后，读取电阻端电压 $V_r$（峰峰值）、电感端电压 $V_l$（峰峰值），无需读取总电压，避免矢量叠加误差。

步骤5：代入公式计算电感量

记录测试频率 f、精密电阻阻值 R，结合测得的 $V_r$、$V_l$，代入标准公式即可算出真实电感 L。

4. 电感测量核心公式（工程实用版）

摒弃教科书复杂推导，直接给出硬件调试现场可用的最终计算公式，附带原理说明。

核心串联分压阻抗公式

式中：$X_L$ 为电感感抗，R 为精密取样电阻，$V_l$ 为电感两端交流电压，$V_r$ 为电阻两端交流电压。

电感量最终计算公式

公式关键说明（工程师必看）

1. 公式仅适用于正弦交流、无波形失真、线性工作区，一旦电感磁芯饱和、波形削顶，公式直接失效，测量结果完全无效；
2. $V_l$、$V_r$ 必须统一使用峰峰值、或统一使用有效值，不可混用；
3. 本公式默认忽略器件寄生电容、导线寄生电感，符合绝大多数常规工程测量场景。

5. 工作电感测量实操示例

以硬件调试最常见的功率磁芯电感实测为例，完整复现计算过程，可直接对标套用。

已知条件

• 精密取样电阻 R = 100Ω（1%精度）
• 测试频率 f = 100kHz
• 示波器实测：电阻电压 $V_r$ = 1.2Vpp，电感电压 $V_l$ = 1.8Vpp

第一步：计算感抗 $X_L$

第二步：计算电感量 L

工程结论

该标称220μH的功率电感，实际工作电感量约239μH，处于常规公差范围内，器件本身无问题。若实测数值偏差超过10%，则可判定电感老化、磁芯退磁或批次异常。

6. 如何选择合适的检测频率（避坑关键）

很多人测量不准的核心原因：频率选错，测量完全失效。

电感不是固定参数，磁芯电感的电感量、损耗、饱和特性全部随频率变化，必须遵循「实测频率贴近工作频率」的核心原则。

通用频率选型规则

1. 低频电源电感（Buck/Boost电源）：选用20kHz~200kHz，贴合开关电源实际工作频率；
2. 中频滤波、谐振电感：选用100kHz~1MHz；
3. 高频射频、贴片高频电感：选用5MHz~50MHz；
4. 超大功率工频电感：选用50Hz~1kHz低频测试。

绝对禁止的两种操作

1. 低频电感用高频测：寄生电容生效，感抗下降，测量值偏小；
2. 高频电感用低频测：信号变化太慢，感抗极低，分压不明显，示波器分辨率不足，误差爆炸。

7. 准确性与误差来源

示波器+信号发生器测量法，精度虽不及专业LCR电桥，但完全满足研发调试、样品核验、故障排查需求。其误差全部来自可量化、可规避的工程操作问题，而非方法本身缺陷。

核心误差来源（按影响权重排序）

1. 测试频率不匹配：与电路实际工作频率偏差过大，导致电感动态参数偏移，是最大误差源；
2. 磁芯饱和失真：信号发生器输出幅值过大，磁芯进入非线性饱和区，波形削顶，公式计算失效；
3. 寄生参数干扰：接线过长、探头寄生电感、电阻寄生电感，小幅抬高测量值；
4. 电阻精度不足：使用5%、10%普通电阻，基准误差直接带入最终结果；
5. 示波器读数误差：波形抖动、档位不合适、未开启平均采样，导致电压读取偏差。

常规优化后精度：合理操作、匹配频率、规避饱和后，测量误差可控制在5%以内，完全满足硬件研发调试需求。

8. 常见问题与排查

整理工程师实测高频故障现象，对应原因与解决方案，直接对照排查。

问题1：测出电感量远大于标称值

排查：接线过长引入寄生电感、测试频率过低、探头未补偿、电阻精度偏差。

问题2：测出电感量远小于标称值

排查：测试频率过高、磁芯轻微饱和、电感发热退磁、高频寄生电容抵消感抗。

问题3：波形抖动严重，读数跳动不稳定

排查：未共地引入干扰、信号幅值过小、示波器未开启滤波/平均采样、环境电磁干扰。

问题4：不同电压幅值下，测量结果不一致

排查：磁芯电感存在偏置饱和特性，幅值越大越容易饱和，必须固定幅值、小信号测试。

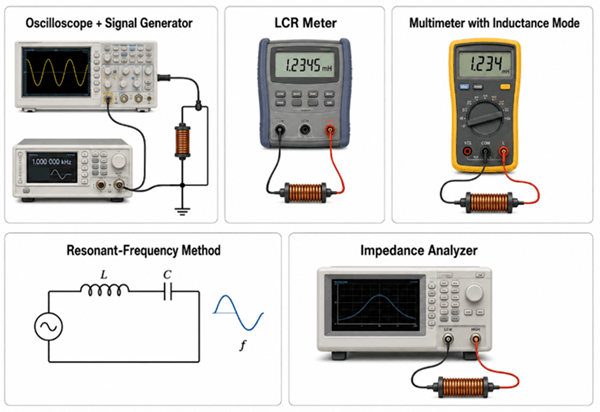

9. 示波器方法与其他电感测量方法对比

硬件常用5种测电感方法，各有优劣，工程师可根据场景选型。

方法	主要优势	主要限制	最佳匹配
示波器+信号发生器	可调测试频率与可见波形	需要设置和计算	学习、特性分析与故障排除
LCR表	快速直接测量	测试条件取决于仪器	常规电感测量
带电感模式的万用表	简单便携	对测试条件的控制有限	基本检验
谐振频率法	可以从已知电容器和谐振频率确定电感	对电容器容差和寄生效应敏感	实验测量
阻抗分析仪	详细的阻抗、相位和频率特性	更高的成本和复杂性	精密表征与射频工作

工程选型结论：量产质检用电桥，研发调试、现场排查、非标器件测量，优先用示波器法。

10. 结论

示波器+信号发生器测电感，不是“业余替代方案”，而是更贴合硬件实际工程场景的动态测量方案。

LCR电桥测的是书本参数，示波器测的是电路真实在用参数。绝大多数电源不稳定、谐振偏移、效率异常的问题，不是电路设计错了，是工程师一直用静态标称参数调试动态工作电路。

掌握这套方法、公式、频率选型与误差规避逻辑，无需依赖精密设备，即可快速、精准排查所有电感相关硬件故障，是硬件工程师必须掌握的基础实操技能。

11. 常见问题解答

Q1：为什么不能用方波信号测量电感？

方波包含多次高频谐波，不同频率下电感感抗不同，波形会出现严重畸变，分压比例不固定，无法套用单一公式计算，测量结果完全无效。必须使用纯净正弦波。

Q2：小电感、大电感分别怎么选电阻？

小电感（μH级）选小阻值电阻（10Ω~100Ω），保证分压明显；大电感（mH级）选大阻值电阻（1kΩ左右），避免回路电流过小、读数分辨率不足。

Q3：测量时需要考虑电感直流电阻吗？

常规高频、中频测量无需考虑，直流电阻阻值远小于高频感抗，影响可忽略；低频精密测量可额外校准直流电阻，进一步提升精度。

Q4：贴片电感、功率磁芯电感都能测吗？

全部适用。空芯电感、贴片高频电感、功率磁芯电感、工频电感均可测量，仅需对应调整测试频率与信号幅值即可。

Q5：测量结果和 datasheet 有偏差正常吗？

完全正常。电感本身有±5%、±10%常规公差，且 datasheet 测试频率、工况与你的电路不一定一致，动态测量值略有偏差属于正常现象，偏差过大才判定器件异常。
