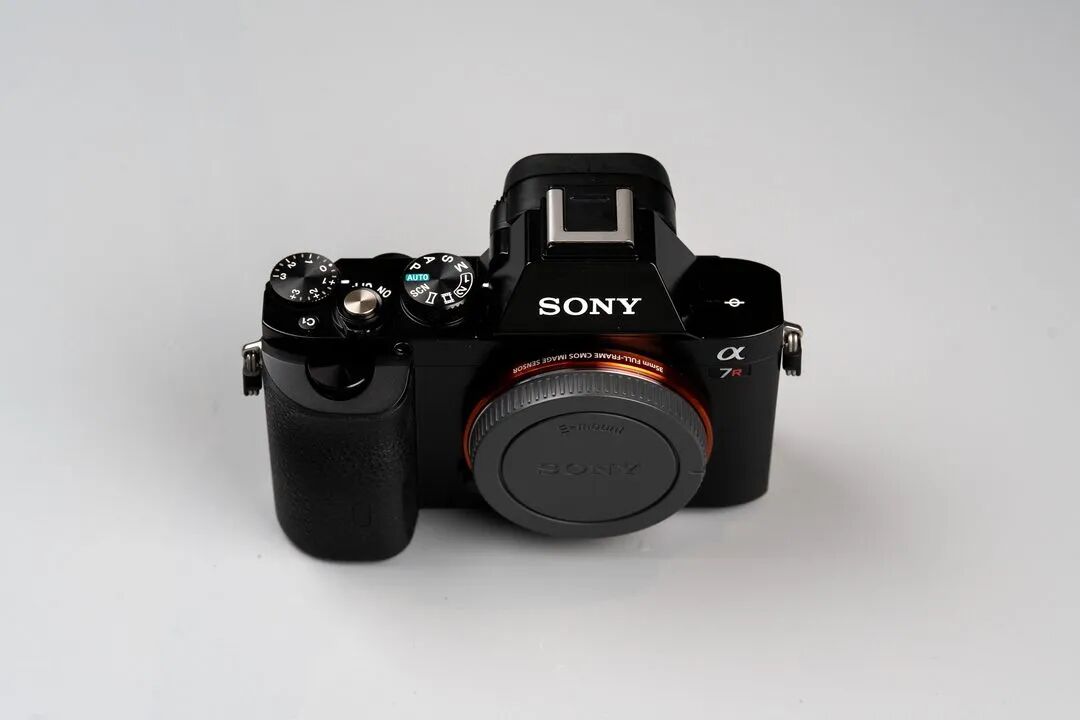

这台索尼 A7R 是我上篇里花 1800 元从闲鱼淘回来的，13 年前的机器，3640 万像素的全画幅。

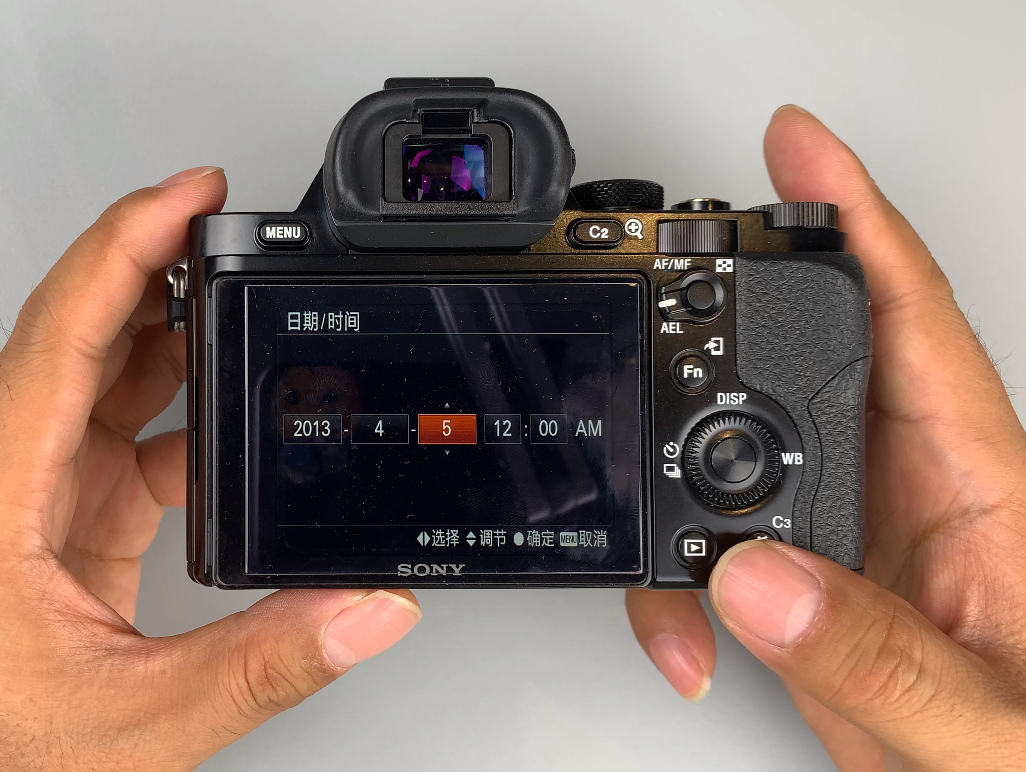

虽然它的快门次数只有 2000 次，成色也非常新，但它有一个致命的问题：电池一取出来再装回去，它就忘了时间。每次换电池开机，屏幕总会弹出一句“设定区域/日期/时间”，让我从头设一遍。
索尼官网上给的解法是：把满电电池装进机身，关机放 24 小时以上，让它自己给内置小电池充电。
但我这台怎么充也充不回来。结合 2000 次的快门数，我估计前任买家当年花了近两万买下这台相机，玩了几天之后就一直吃灰，放到现在十来年了，导致那颗小电池也被彻底饿死。近一两年收拾东西时翻出来，流转到二手市场，最终落到我手里。

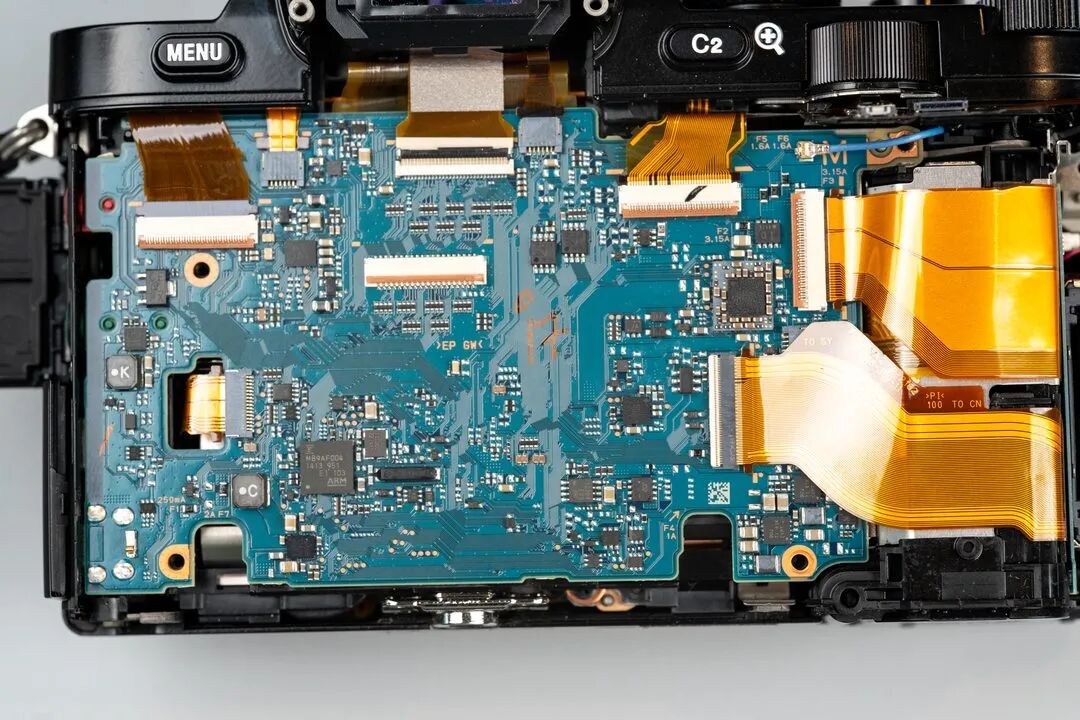

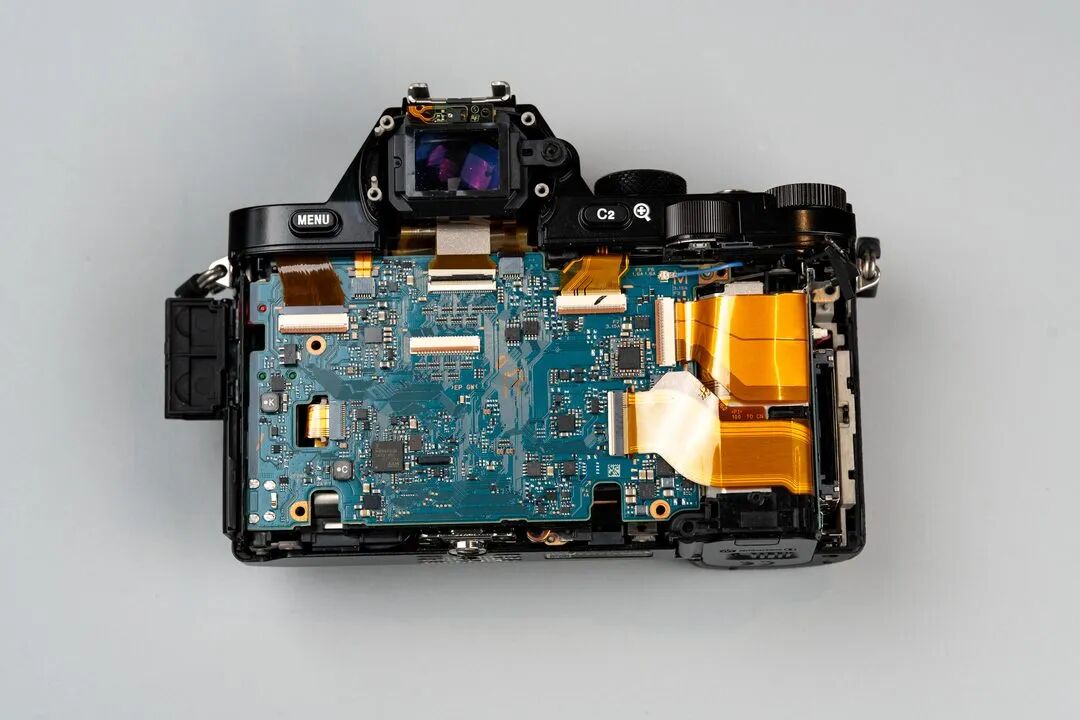

拆解比较麻烦，整个过程我并没有完整记录。最终拆开后，看到了主板，板子这一面总共有 13 根排线。

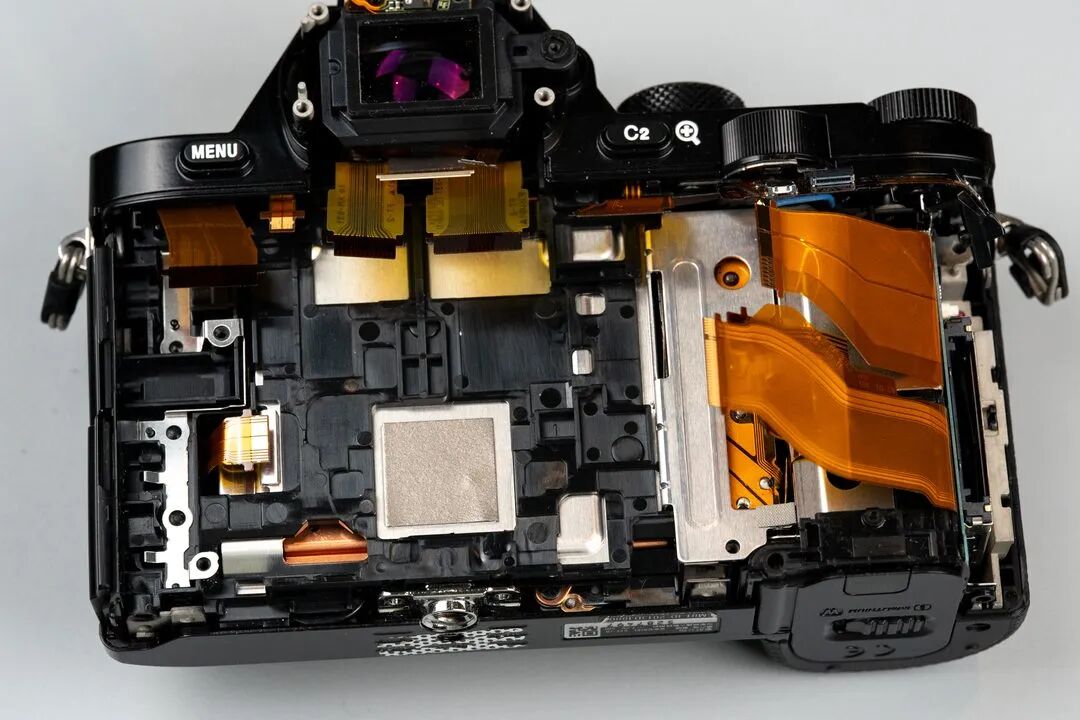

拿掉主板之后是这副样子。

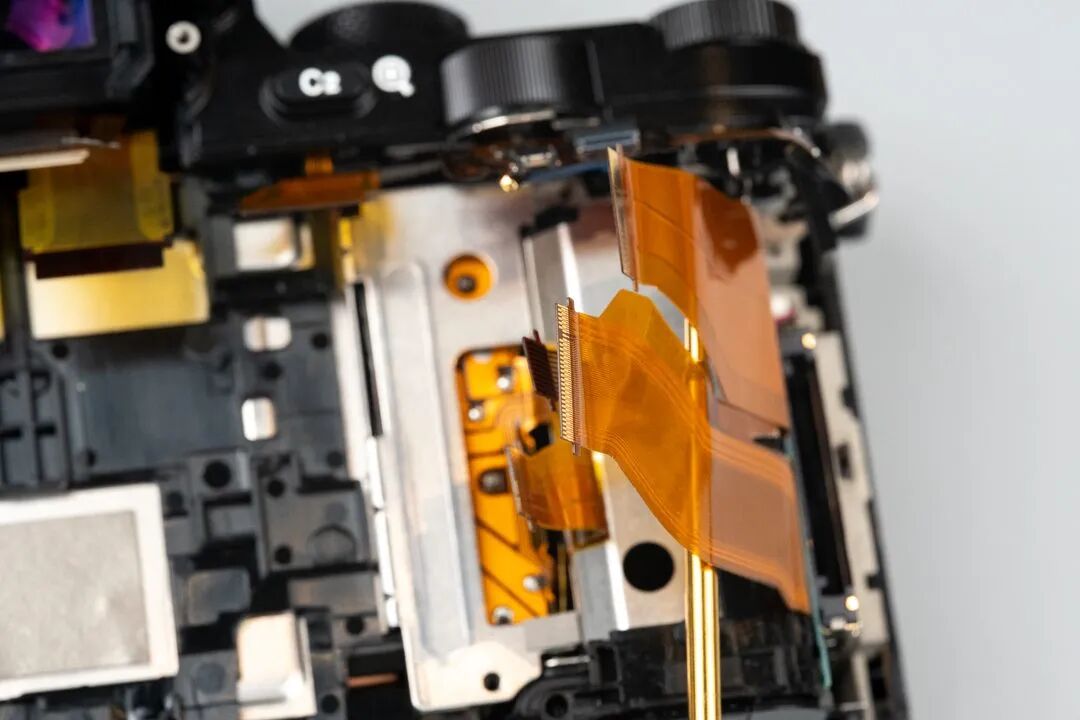

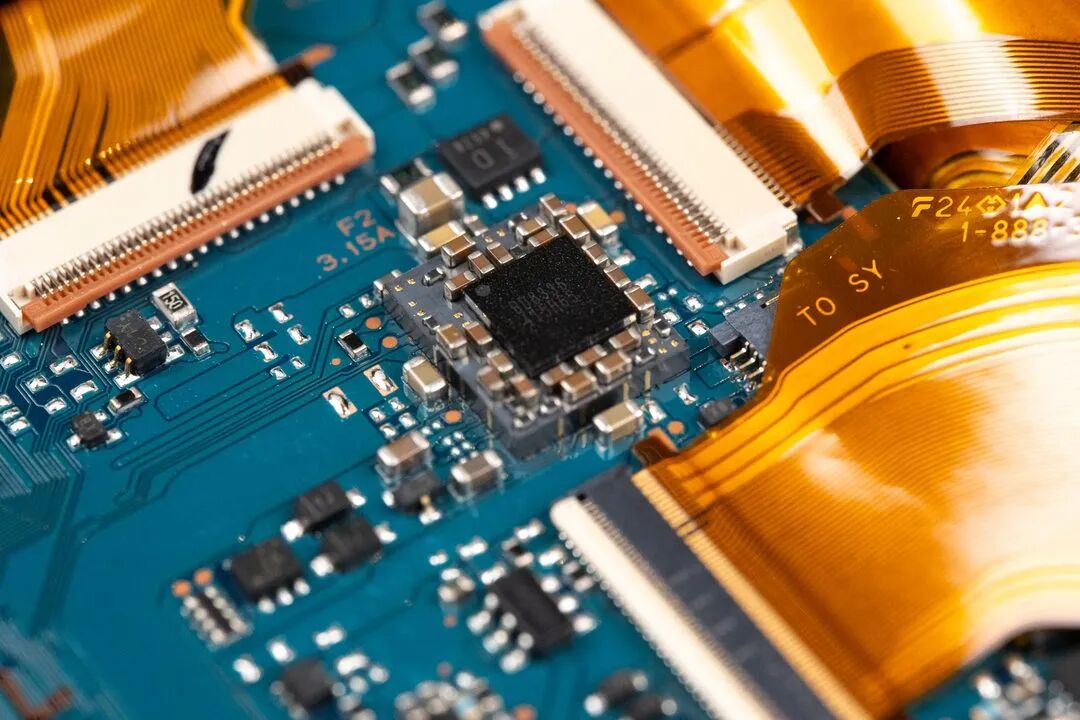

拆这种机身最麻烦的就是排线。这里堆了两层排线，上面两根拨开之后，发现下面还压着两根。拆的时候必须小心翼翼，稍一用力就可能报废。

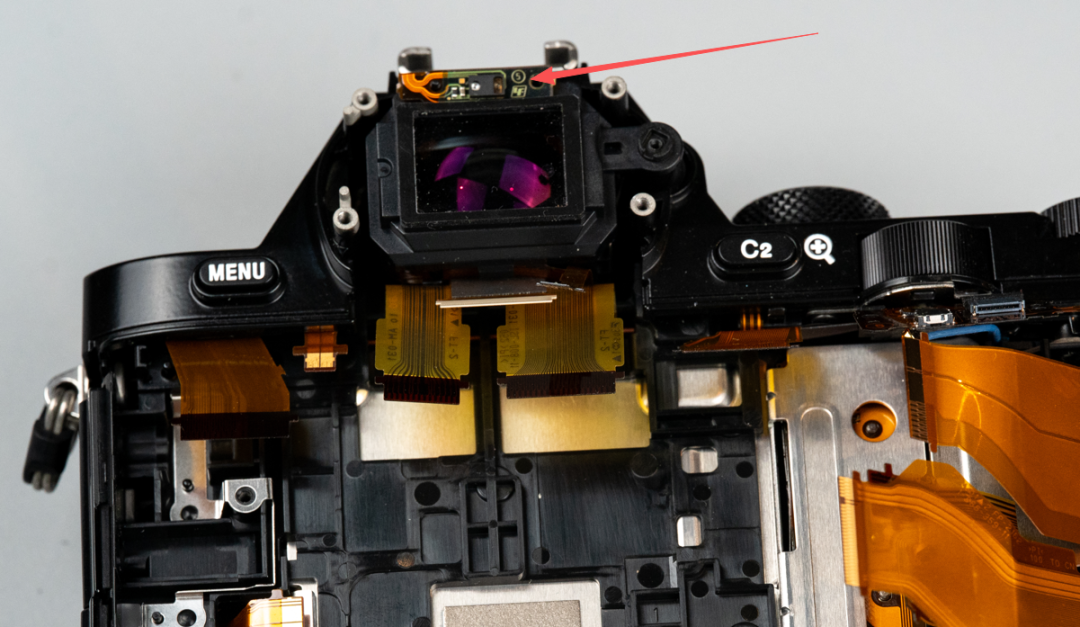

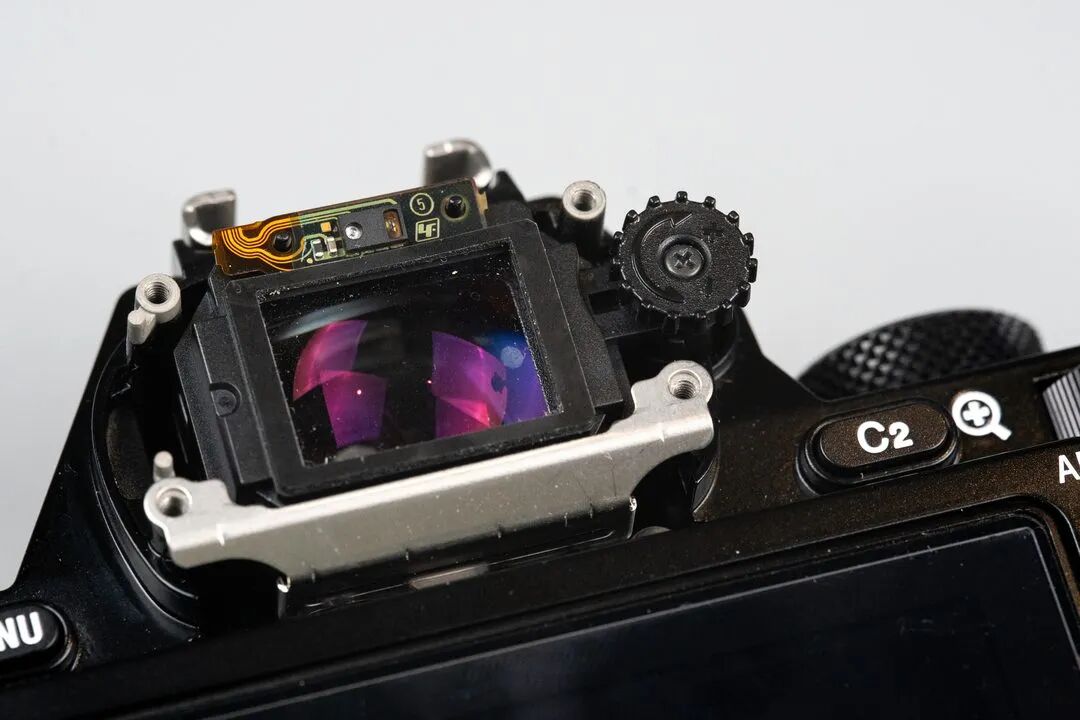

凑近看取景器目镜。玻璃反出来的紫蓝色是镀膜，上面那块小板上装的是 TOF 传感器，脸一凑近就会自动切换取景器和 LCD。

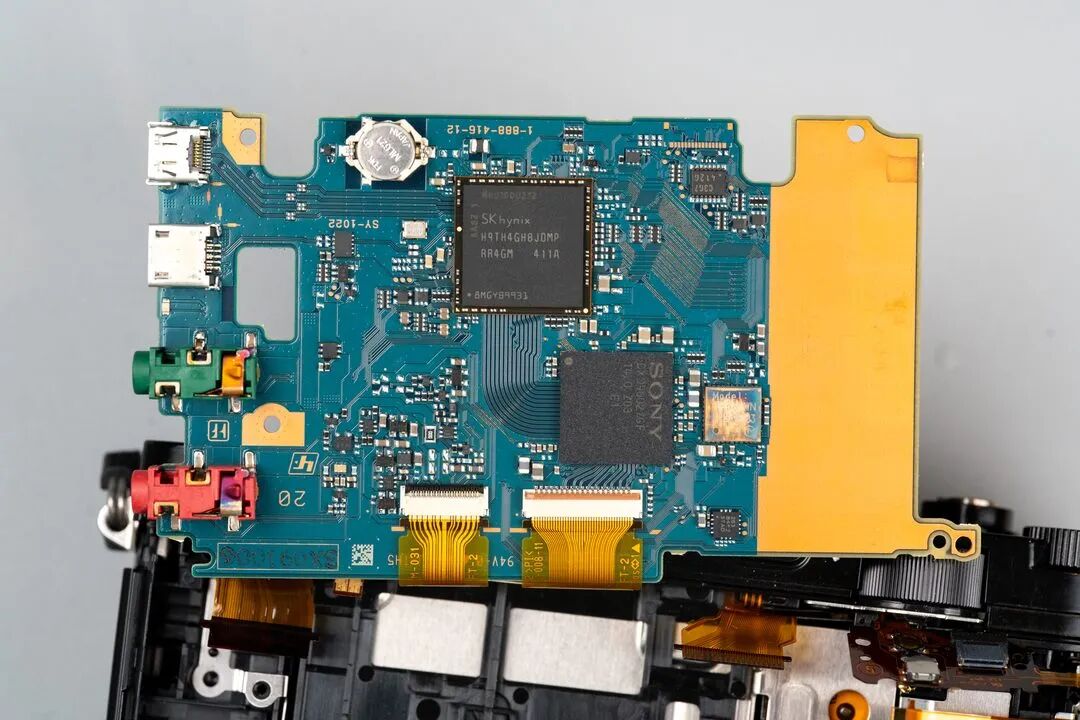

整个主板拎出来看。板子不小，中间是两颗大芯片，右边一整块金色区域是射频屏蔽区。

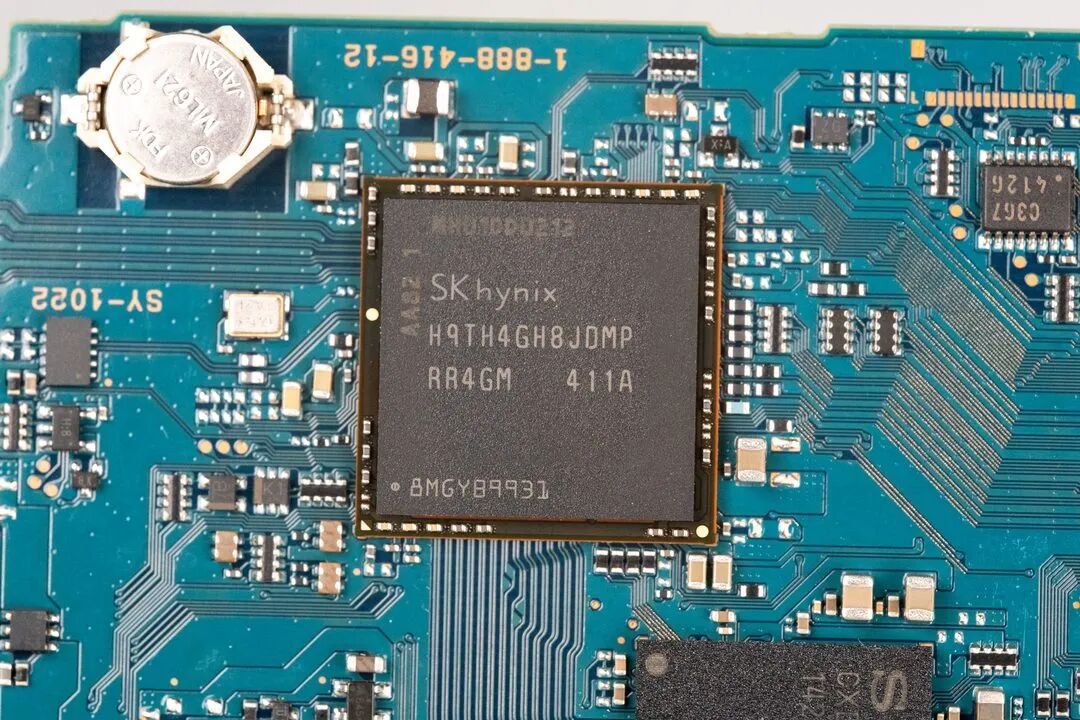

先认最大的两颗。上面这颗是我在板子上找到的存储芯片，SK hynix H9TH4GH8JDMP，BGA 封装。

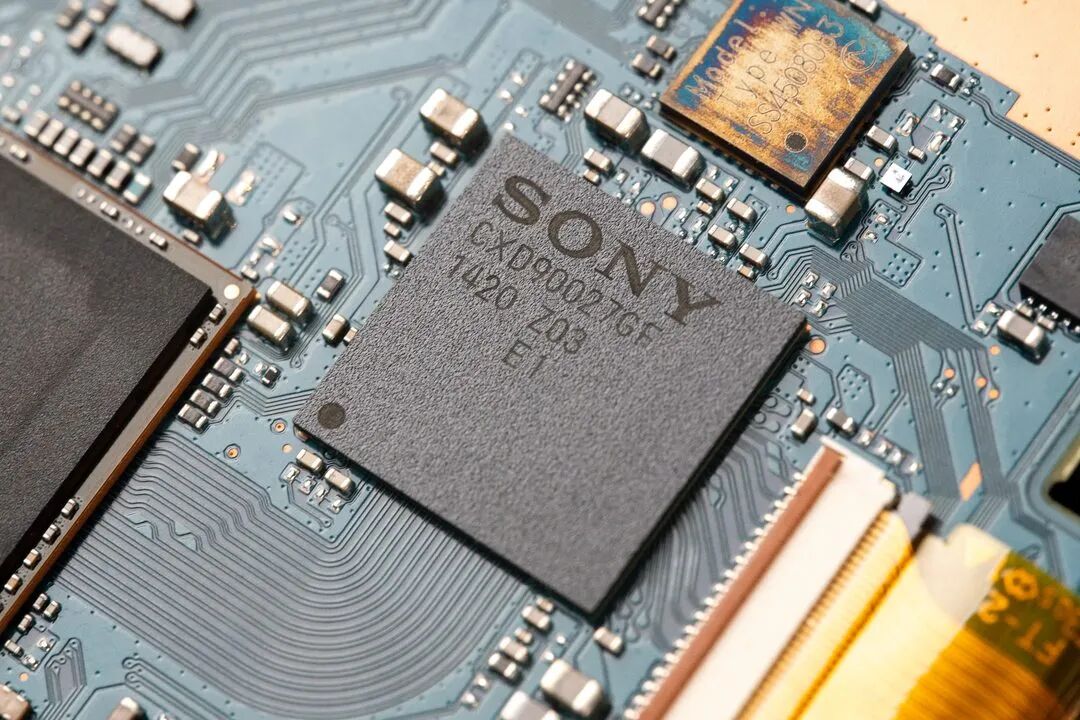

下面这颗 SONY CXD90027GF，就是 BIONZ X 的 SoC。BIONZ X 是 2013 年跟着 A7 和 A7R 一起发布的。据维基上整理的资料，这颗是四核 ARM Cortex-A5，外面还配了 CXD4236 系列的 ISP。

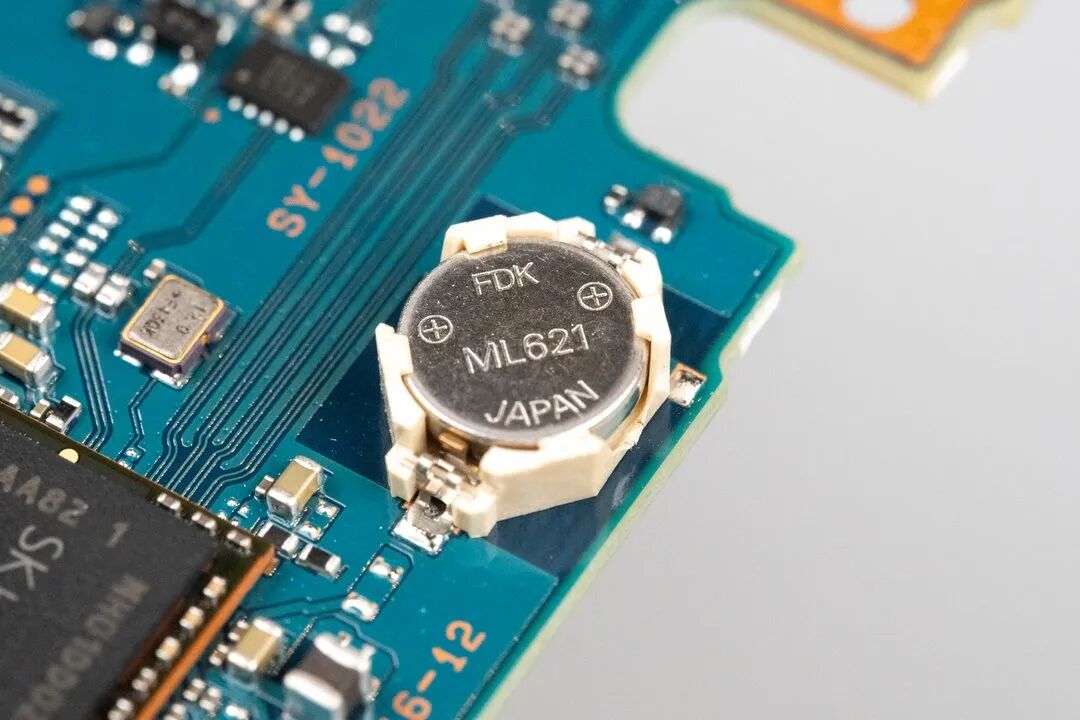

翻到板子的另一头，今天拆解的主角在这里。一颗金属壳的小纽扣电池，丝印三行字：FDK、ML621、JAPAN。
FDK 就是富士通的电池业务。ML621 的官方参数：3V、5.8mAh、直径 6.8 毫米、厚 2.1 毫米。关键在于它是一颗可充电的锂锰二次电池，充电电压 2.8 到 3.25V，在这台相机里承担 RTC 备电的角色。所以相机时间保存不住，我第一时间就想到是这颗纽扣电池饿死了。毕竟 FDK 给出的数据是，这颗电池室温下的寿命只有 5 年。
而这台机器已经 13 年了，快门只有 2000 次，估计有超过 10 年压根没有开过机。

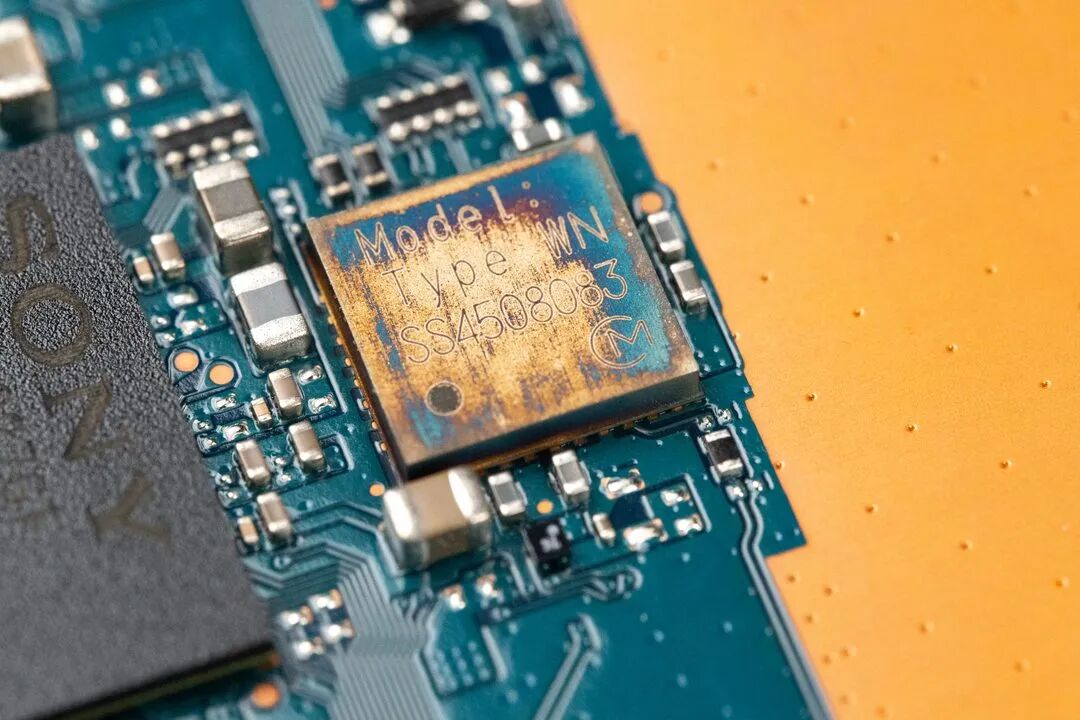

板子右上角还有一颗芯片，看着像是氧化了，印着 Model WN、Type SS4508083，紧挨着射频屏蔽区和天线馈点。这一块应该管无线信号，A7R 这一代带 Wi-Fi 和 NFC。

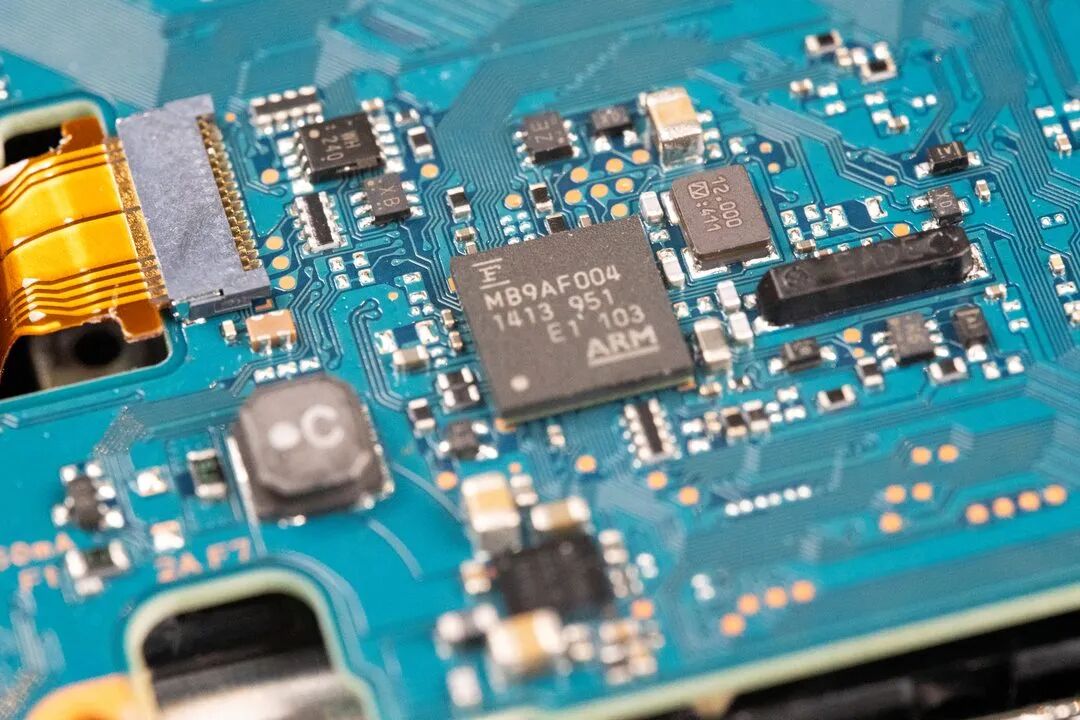

角落这颗是 MB9AF004，丝印上带着 ARM 标，一颗 ARM Cortex-M3 的 MCU。相机里这种小 MCU 干的都是辅助活：电源时序、按键检测、状态上报。
这里还有一个类似子板的结构，上面又叠了一颗芯片和外围电容的模块。

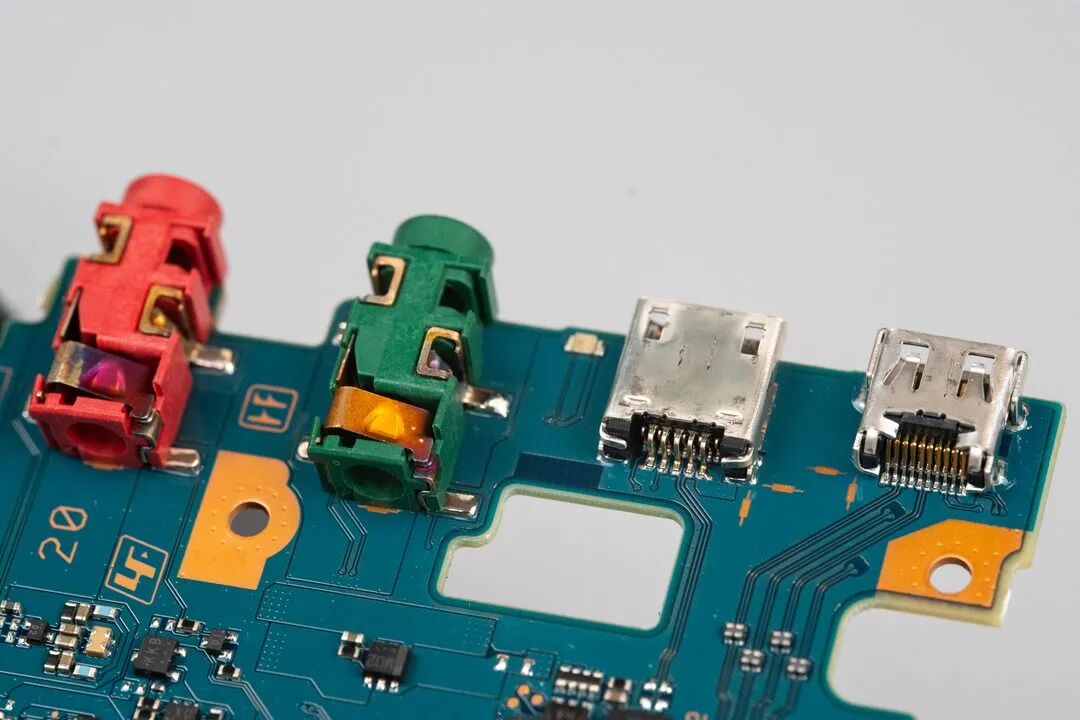

板边这两颗是相机对外的接口，Micro-USB 和 Micro-HDMI，A7R 这一代的外接扩展全靠这两个口。
电池换好之后，板子归位。安插这些排线蹉跎了我半个小时的年华。

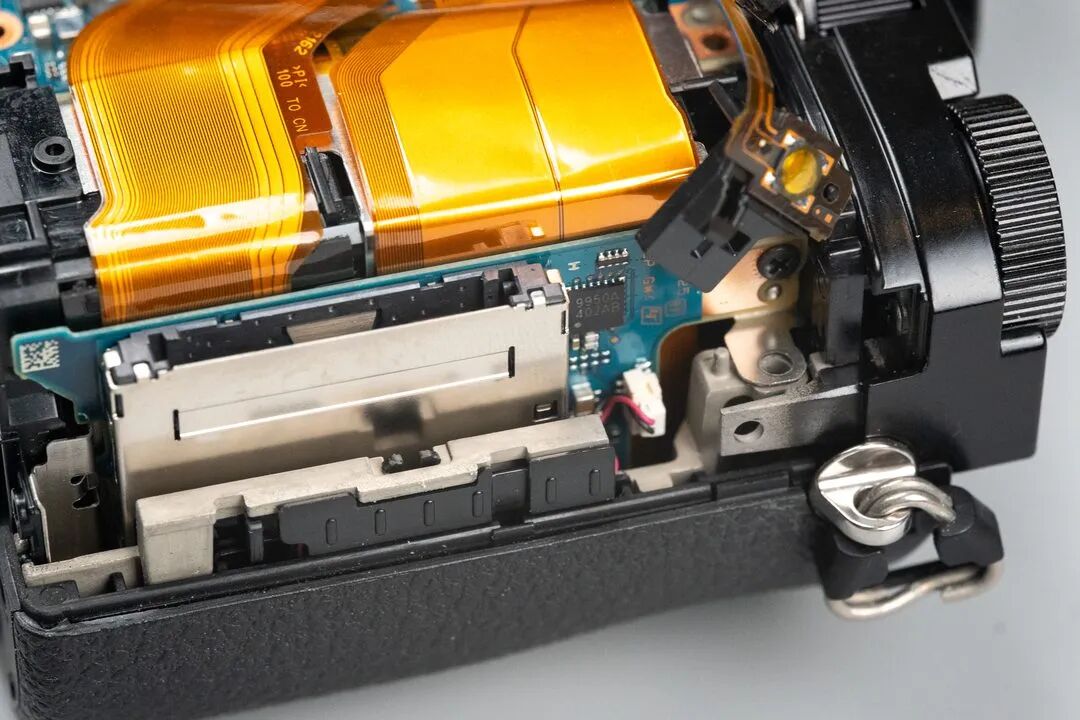

左边手胶位置那块金属件，是 SD 卡槽。
顶上的取景器目镜也要归位。这块小板和上面那根细排线，装配时最容易压断。

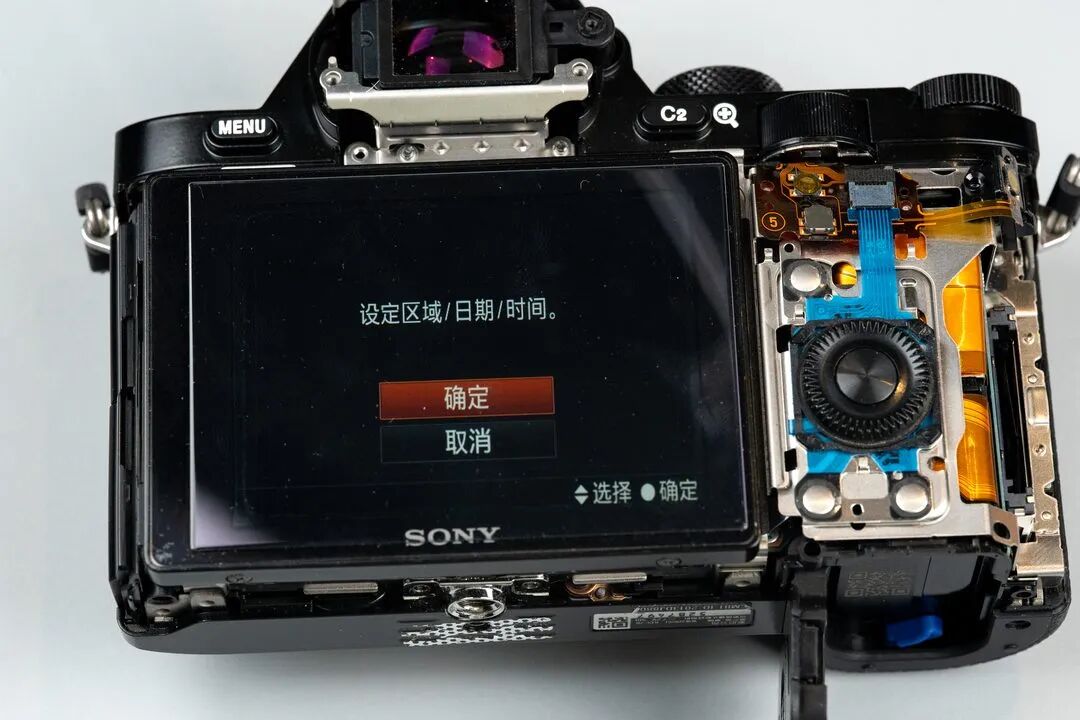

全部装回去之前先上电试一下。屏幕跳出来的还是那句：设定区域/日期/时间。这属于正常现象。电池刚换上去，RTC 里是空的，第一次开机必须重新设定一次。设好之后，再次拔掉电池，过一会儿再插回去，重新开机就不会再有这个提示了。

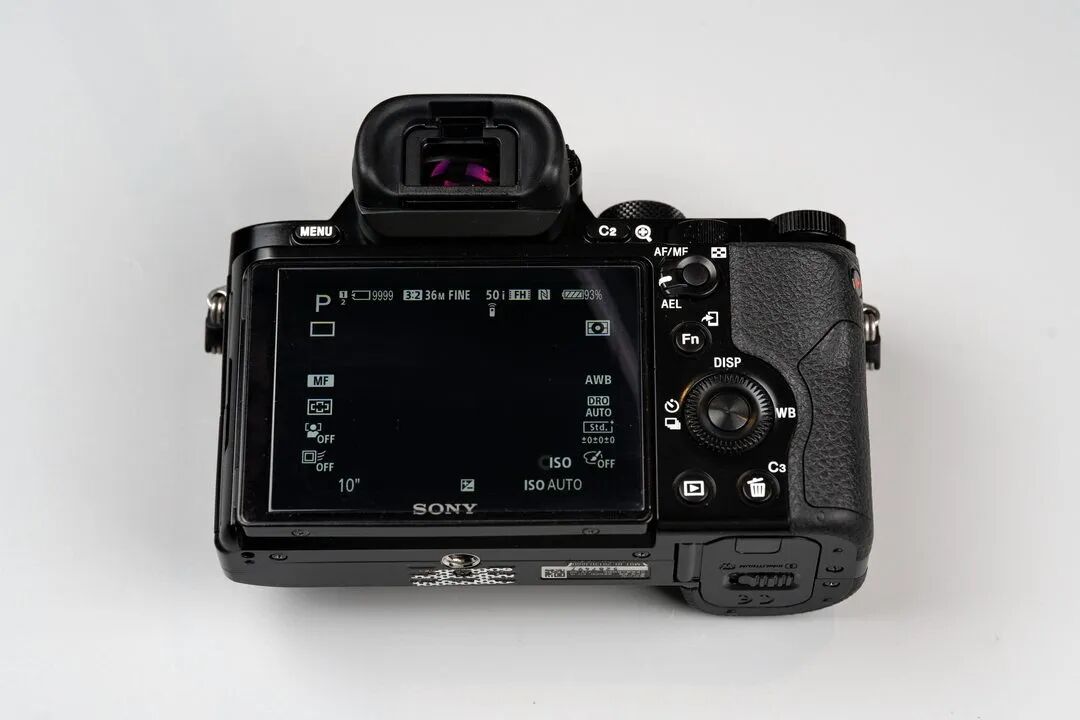

装好开机，回到正常的拍摄界面：36M FINE、ISO AUTO，一切正常。
既然已经花费了这么大的精力拆解，那顺便把上篇里一直念叨的塑料卡口也一起换掉。

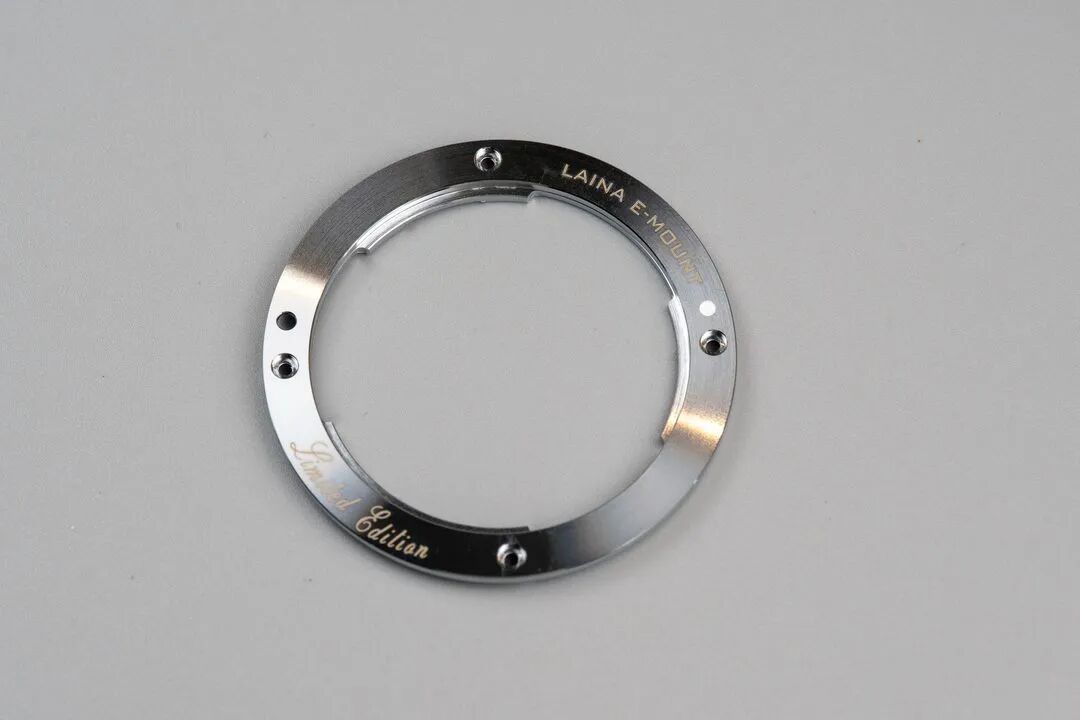

上次买的这个金属卡口，想退货但最终没退掉。

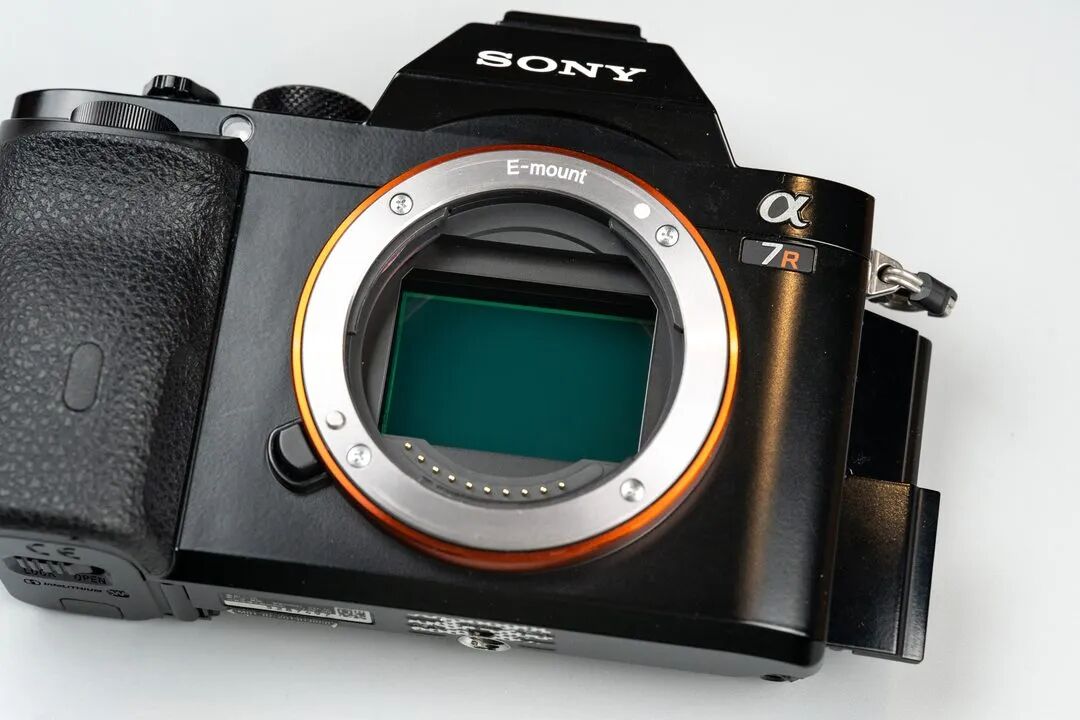

这是机身上的原装卡口，先把它拆下来。

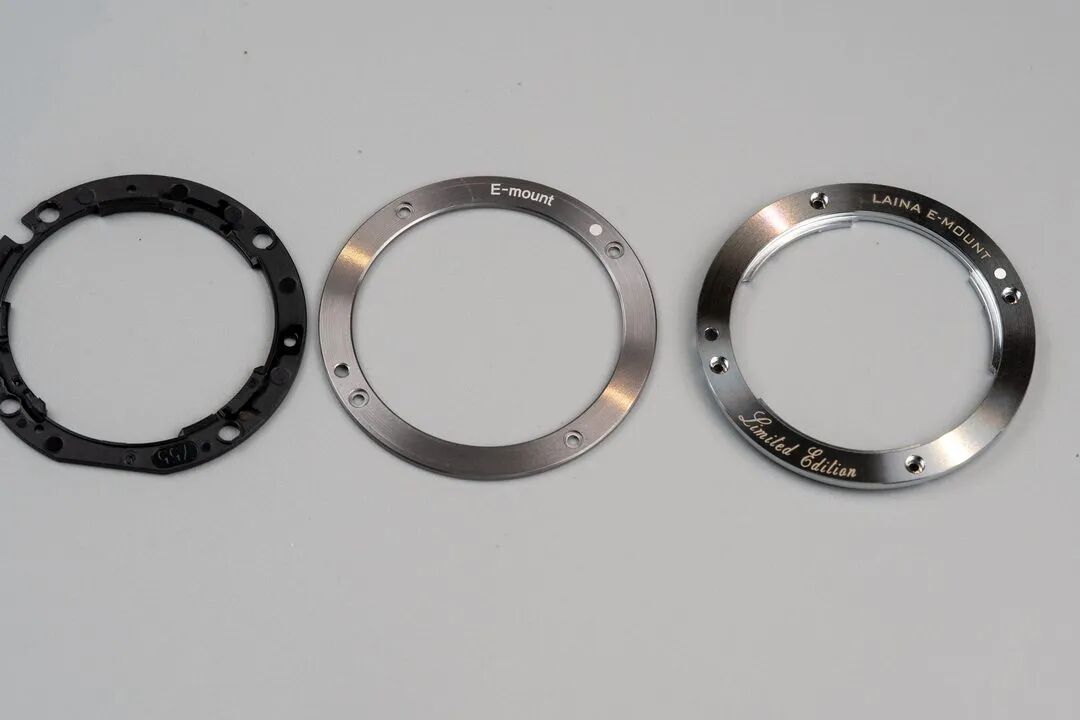

把原厂件拆下来摆在一起，差别就一目了然。左边是黑色塑料件，中间是刻着 E-mount 的金属环，这两个合起来等于右边的金属环。

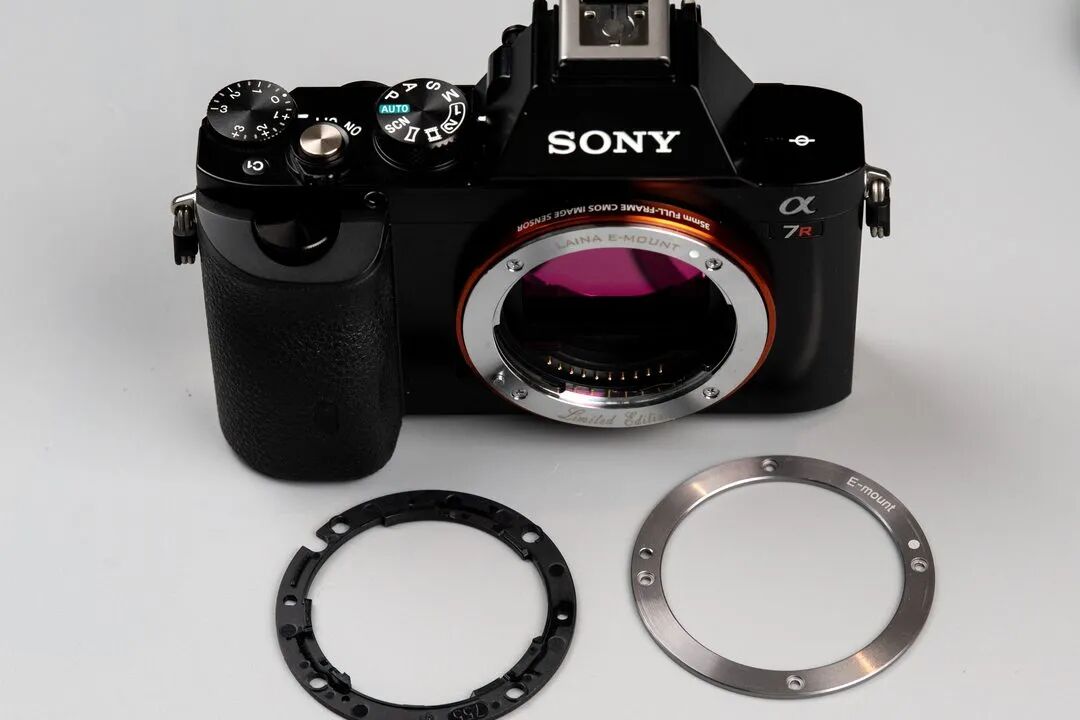

新的装好之后是这样，试着把镜头拧上去，发现紧了很多。我就喜欢紧。
到这里，这台 A7R1 终于完工了。后续它就是我的主力拍摄机，争取用到快门报废。到时候我就可以做一次更深度的拆解了。
