Redis分布式缓存系统架构设计与核心组件实践（得物自建）

一、前言

自建 Redis 系统是得物 DBA 团队自研的高性能分布式 KV 缓存系统，目前管理的 ECS 内存总容量超过数十 TB，承载数百个 Redis 缓存集群实例、数万个 Redis 数据节点，其中不乏内存规格超过 1T 的大容量集群。

这套系统采用 Proxy 架构，包含 ConfigServer、Redis-Proxy 等核心组件，并配套一套功能完善的自动化运维平台，覆盖实例自动化部署、资源管理、诊断与分析等场景。

本文将从系统架构与核心组件、支持的重要特性、自动化运维平台的关键能力等多方面，介绍自建 Redis 系统的设计与实践。

二、自建 Redis 架构及核心组件

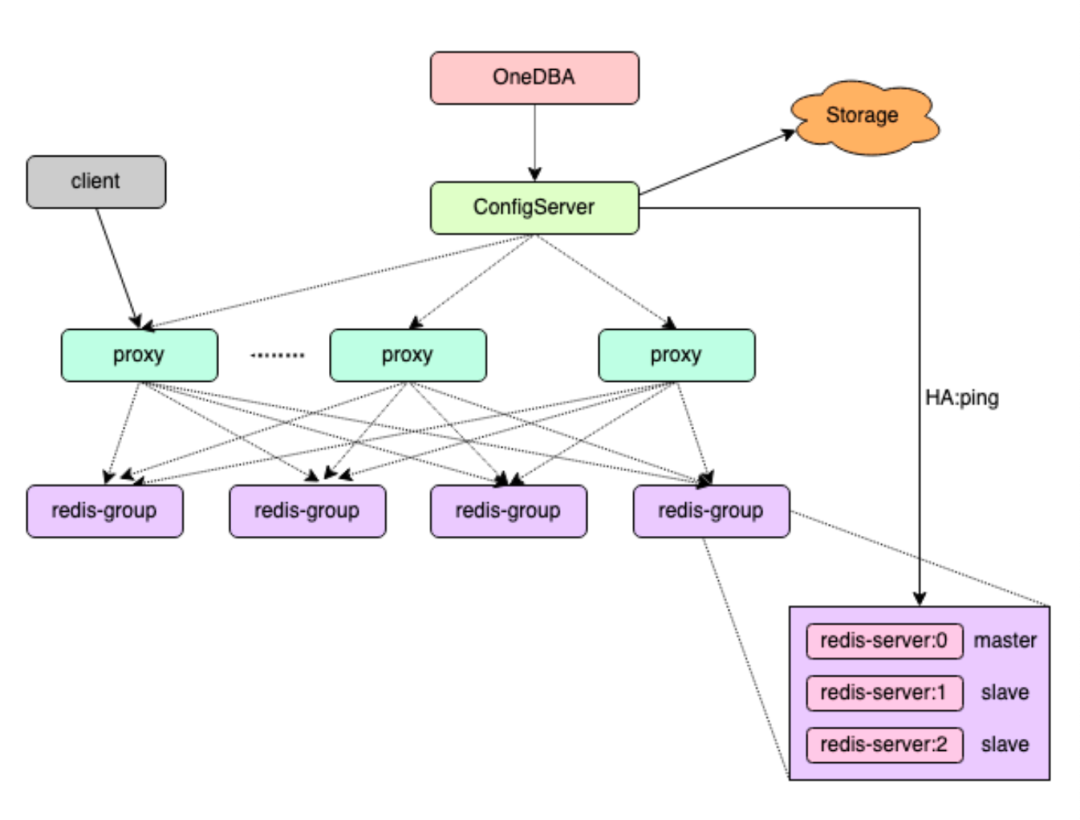

自建 Redis 分布式 KV 缓存系统由 ConfigServer、Redis-Proxy、Redis-Server 三类核心组件构成，整体架构如下图所示：

下面逐一介绍各核心组件支持的重要功能与特性。

ConfigServer

ConfigServer 是自建 Redis 系统中的关键组件之一，跨多可用区多节点部署，采用 Raft 协议实现 ConfigServer 组件高可用，主要负责三方面职责：

• 负责 Proxy 添加与删除、Group 创建与删除、Redis-Server 实例添加与删除、手动主从切换、水平扩容与数据迁移等操作。
• 集群拓扑发生变化时，主动向 Redis-Proxy 更新集群拓扑。
• 负责 Redis-Server 实例的故障检测与自动故障转移（主节点故障后自动主从切换）。

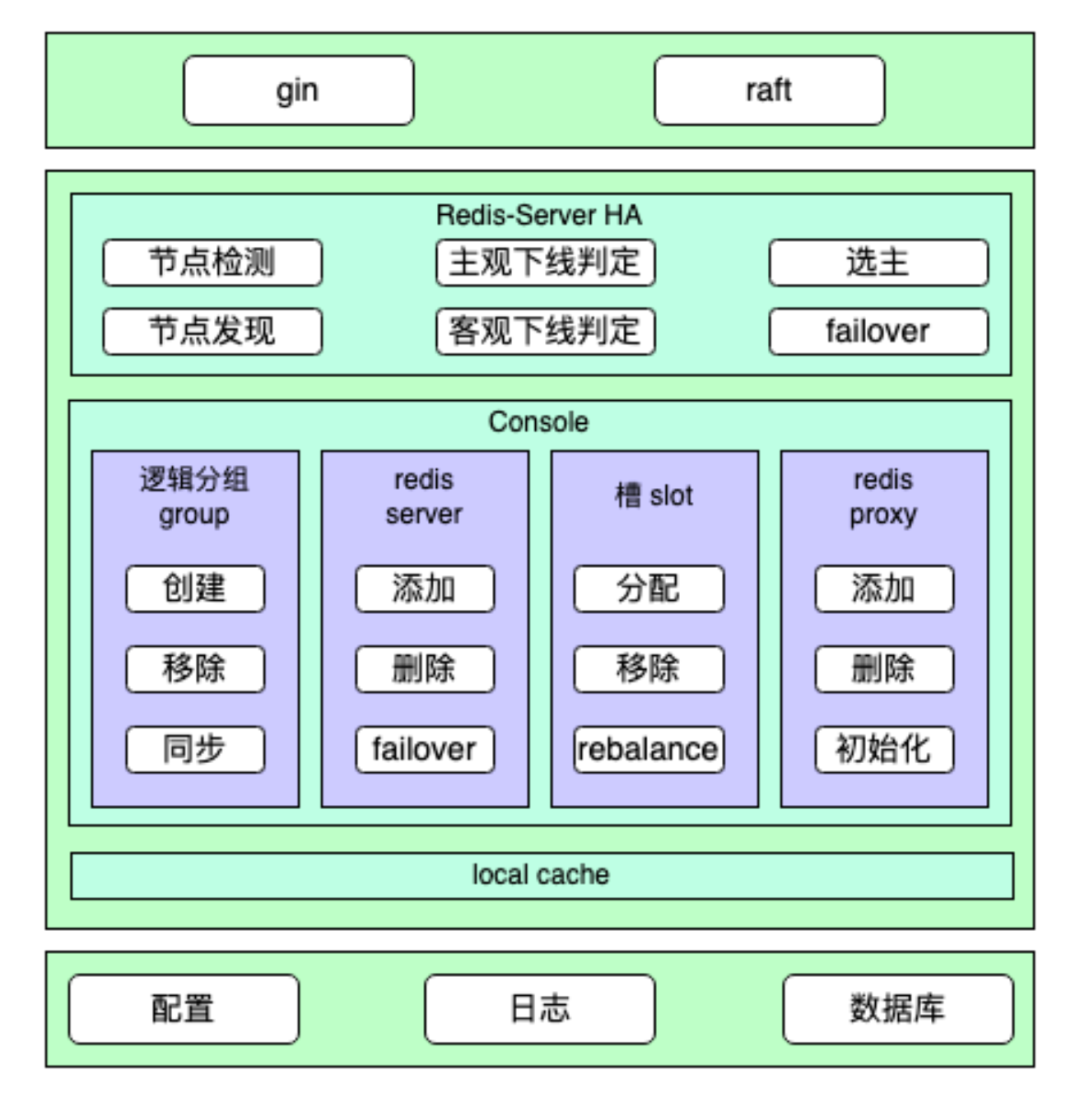

ConfigServer 的系统结构如下：

每个自建 Redis 集群会对应部署一组独立的 ConfigServer 组件，每组 ConfigServer 至少三节点部署，分布在三个不同的可用区，保障系统高可用：

• ConfigServer 多节点多可用区部署，首先保证了组件自身的高可用。
• 同时，也保障了 Redis-Server 的高可用。任意一个可用区故障，剩余 ConfigServer 依然能高效完成宕机判定、选主与 Failover。
• 相对于开源 Redis 原生 Cluster 模式，这种设计不会因为多数 Redis-Server 主节点故障而导致无法完成故障判定与 Failover。

故障检测与转移

ConfigServer 负责 Redis-Server 节点的故障检测与自动故障转移。它会定期对每一个 Group 的 Master 节点进行探活，一旦发现某个 Group 的 Master 节点不可用，就执行 Failover 流程：从该 Group 内选出一个可用的 Slave 节点提升为新的 Master，保证该 Group 继续对外提供服务。

实现思路参考了开源 Redis Sentinel，不过 ConfigServer 是 Golang 实现，开源 Redis Sentinel 使用 C 语言实现，部分细节上存在差异。

多协程： 开源 Redis Sentinel 在单线程中定时检测所有 Redis-Server 节点；而得益于 Golang 的协程能力，ConfigServer 为实例的每个 Group 单独开启一个协程，在协程中定时检测该 Group 对应的 Redis-Server 状态。

自定义通讯协议： 开源 Redis Sentinel 中，Sentinel 之间通过 Redis-Server 节点交换元数据来发现负责同一节点的其他 Sentinel，以及交换观测状态；而 ConfigServer 节点之间直接采用自定义 TCP 协议通讯，信息交换更高效，故障切换时间也更短。

故障检测流程：

• 每个 ConfigServer 定期给实例的所有 Redis-Server 节点发送 Ping 和 Info 命令，用于检测节点可用性和发现新从节点。
• 当 ConfigServer 向 Redis-Server 节点发送命令超时时，将节点标记为主观下线，并传播该状态。
• ConfigServer Leader 节点发现某节点处于主观下线后，会主动查询其他 ConfigServer 节点的判定结果。如果多数 ConfigServer 节点都将该 Redis-Server 节点标记为主观下线，Leader 节点就将其标记为客观下线，并发起故障转移。

故障转移流程：

• 从故障 Redis 主节点的所有从节点中，按照以下策略选择最优从节点：
  • 过滤不健康的从节点，如处于主观下线或客观下线状态的节点。
  • 选择 Slave-Priority 最高的从节点。
  • 选择复制偏移量最大的从节点。
  • 选择 Runid 最小的从节点。
• 将选出的从节点提升为新主节点，执行 slaveof no one。
• 将其他从节点设置为新主节点的从节点。
• 持续关注旧主节点状态，若旧主节点恢复，将其也更新为新主节点的从节点。

Redis-Proxy

Redis-Proxy 组件是自建 Redis 系统中的代理服务，负责接收客户端连接并转发客户端命令到后端相应的 Redis-Server 节点，使得后端 Redis-Server 集群部署架构对业务透明。Proxy 支持 Redis RESP 协议，业务访问 Proxy 就像访问一个单点 Redis 服务一样，可以把一个自建 Redis 集群当作容量无限大的单点实例来使用。

自建 Redis 为每个实例部署一组独立的 Proxy 节点。Proxy 是无状态服务，可以非常方便地进行水平扩容，提升业务访问自建 Redis 的 QPS。

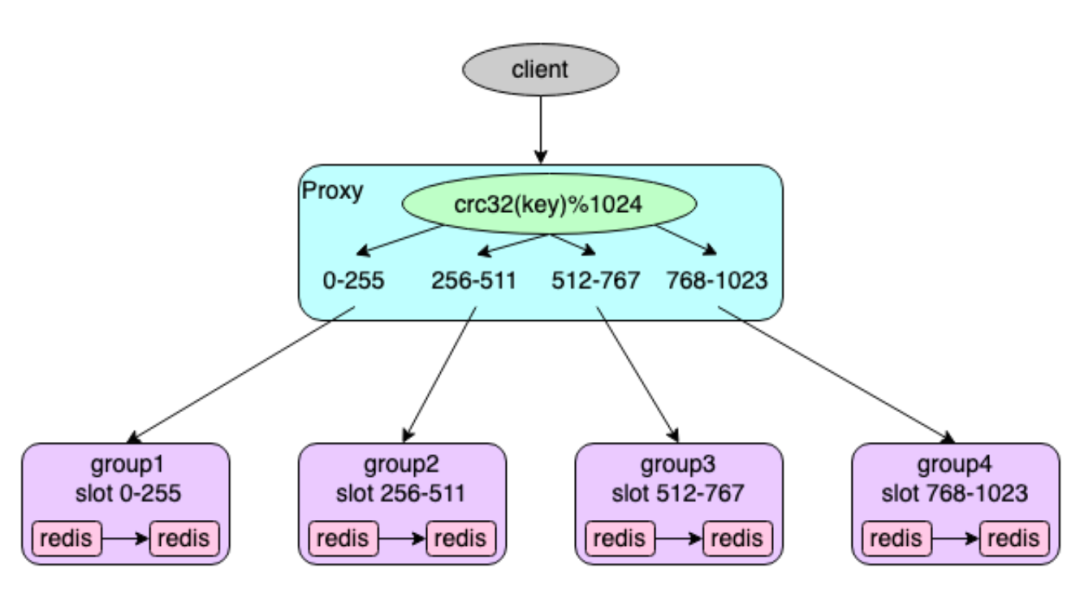

在自建 Redis 中，每个集群可能包含多个 Group，每个 Group 对应一组主从 Redis-Server 节点，负责一部分 Key。整个集群划分为 1024 个槽（slot），每个 Group 负责其中一部分。用户写入的 Key 通过以下算法计算对应的 slot，然后存储到对应节点。

slot 计算公式：slot(key) = crc32(key) % 1024

Proxy 接收用户命令后，提取访问的 Key，通过同样的算法计算 slot，获取负责该 slot 的 Redis-Server 实例连接，再将用户命令转发到对应实例执行，并读取返回结果发送给用户。

DBA 团队针对 Proxy 组件做了大量性能优化。相比市面上开源的支持 Redis RESP 协议的 Proxy 版本，临时对象内存分配减少了约 20 倍，极大减轻了 GC 压力以及 GC 消耗的 CPU；大量短链接场景下，QPS 提升约 10%。

除此之外，自建 Redis-Proxy 还支持同城双活、异步双写等特色功能。

同城双活

为了保证数据高可用和高可靠，每个 Redis 实例中的每个分组采用至少一主一从的部署方案，且主从节点分别部署在不同可用区。在默认访问模式下，业务读写都访问主节点，从节点仅作为热备节点。

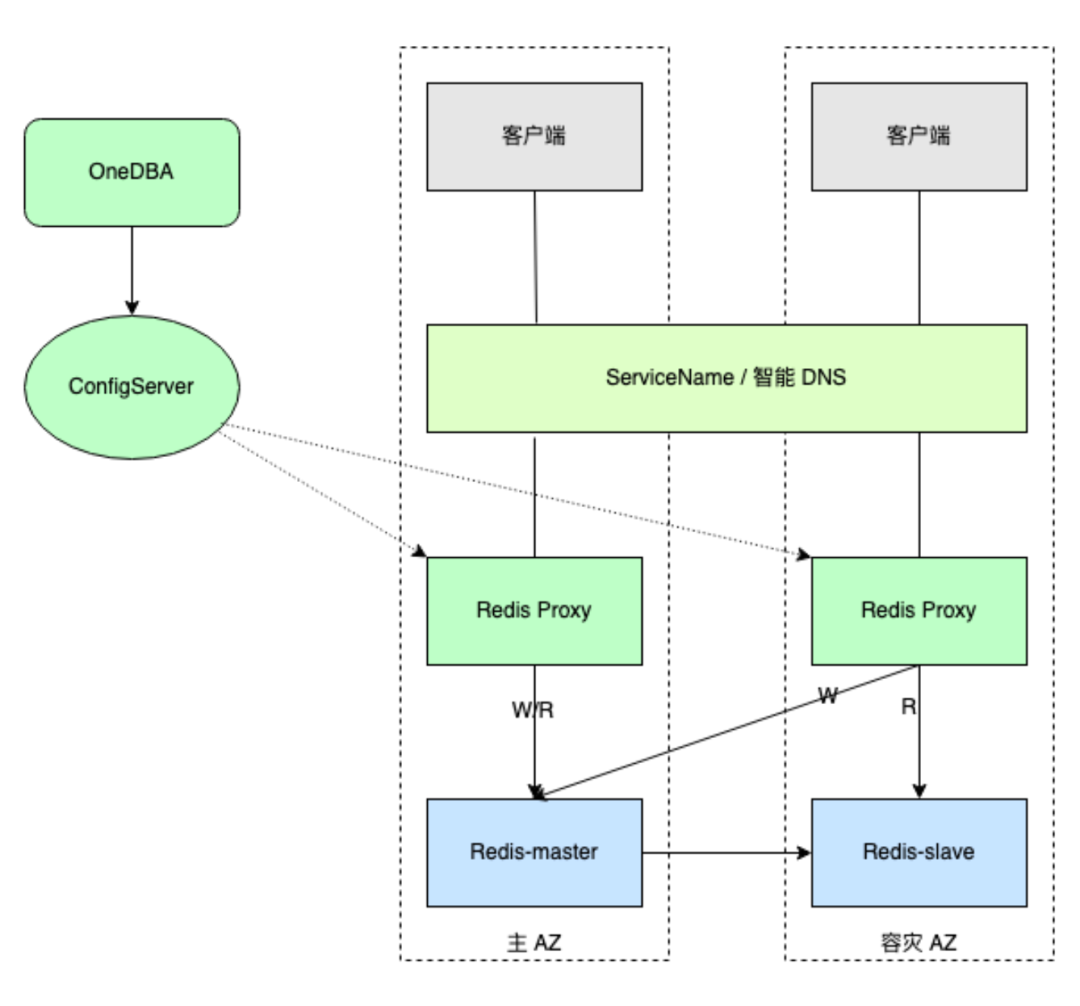

为了提升业务在多可用区部署场景下的缓存访问性能、降低延迟，同时最大化利用从节点价值，自建 Redis-Proxy 支持同城双活。同城双活采用单写就近读方案，实现原理如下所示：

动态配置需要通过以下方式之一实现：

• 容器应用优先通过 ServiceName 实现同 AZ Proxy 节点优先访问（优先方案）。
• 通过云厂商的 PrivateZone 实现智能 DNS 解析（容器和非容器应用均可）。

Redis-Server 部署规则：

• 采用至少一主一从的部署方案，主从节点跨可用区部署，分别部署在与业务对应的可用区。

Redis-Proxy 部署规则：

• Redis-Proxy 同样采用多可用区部署，与业务可用区相同。
• 各可用区的 Proxy 将写请求自动路由到主节点，保持单点写入。
• 读请求优先就近访问本可用区从节点；本可用区无可用从节点时，自动访问主节点或优先访问其他可用区从节点。

异步双写

针对业务从云 Redis 迁移到自建 Redis、以及大集群拆分等场景，对于数据可靠性要求较高的业务，Proxy 支持双写功能。

以从云 Redis 迁移到自建 Redis 为例，迁移期间 Proxy 同时写云 Redis 和自建 Redis，保证两边数据实时一致，从而可以随时回滚，实现平滑迁移。

Proxy 双写功能具备以下特点：

• 采用异步双写实现，性能优异，双写操作对业务几乎无影响。
• 支持转发、只读、双写等多种模式。业务接入自建 Redis 后，可以在线动态更改配置，平滑完成整个切换过程，无需频繁修改配置或重启。
• 支持云 Redis 优先或自建 Redis 优先（以云 Redis 迁移为例），且可在线动态调整。
• 提供数据比对工具，用于双写期间的数据一致性观察。数据对比支持多种策略，包括对比类型、对比长度或元素数量。

Redis-Server

Redis-Server 组件在开源 Redis 版本基础上，增加了槽 slot 同步迁移与异步迁移等相关功能；同时完整支持原生开源 Redis 的所有特性，比如 String、Hash、List、Set、ZSet 等常用数据结构，AOF 持久化、主从复制、Lua 脚本等。

Share-Nothing 架构： 自建 Redis 中，Redis-Server 以集群化方式部署。整个集群由多个 Group 组成，每个 Group 包含一主 N 从多个 Redis-Server 实例。Group 之间的 Redis-Server 节点相互没有通信，采用 Share-Nothing 架构。整个集群划分为 1024 个槽（slot），每个 Group 负责其中一部分。用户写入的 Key 通过上述算法计算 slot，然后存储到负责该 slot 的 Group 中的 Redis-Server 节点上。查询时同样通过算法路由到对应节点。

Async-Fork 特性

在 Redis 中，AOF 文件重写、RDB 备份文件生成以及主从全量同步过程，都需要调用系统调用 Fork 创建子进程来获取内存数据快照。Fork() 创建子进程时，内核会把父进程的「页表」复制一份给子进程。如果页表很大，在现有常见操作系统中，复制页表的过程耗时会非常长，在此期间业务访问 Redis 的读写延迟会大幅增加。

自建 Redis 通过优化并适配最新支持 Async-Fork 特性的操作系统，极大提升了 Fork 操作性能：

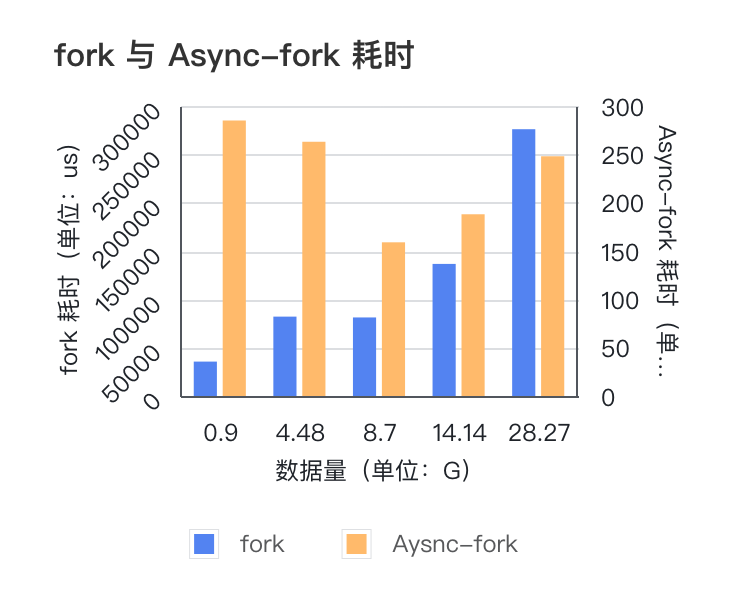

• Fork 命令耗时大幅减小，且不随数据量增长而增长，基本稳定在 200 微秒左右。

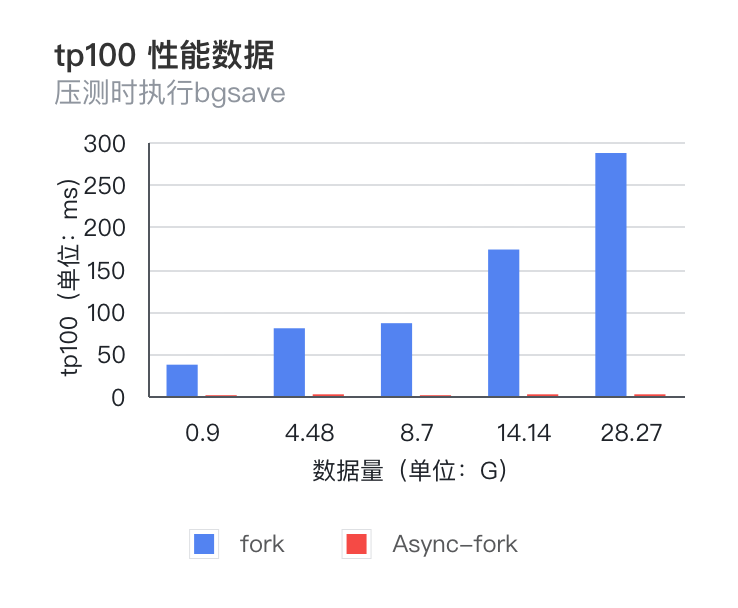

• TP100 抖动得到明显改善，TP100 值不随数据量增长而变大，基本维持在 1-2 毫秒。
• 相比原生 Redis Fork 耗时减少 98%。日常运维中，添加从节点、主从切换、RDB 离线分析等常见运维操作对业务无感知，不会造成业务性能抖动。

注：以上图表使用双纵坐标。详细内容可参阅《VLDB 顶会论文 Async-fork 解读与 Redis 实践》。

数据迁移

为什么要做数据迁移？主要是为了水平扩容。自建 Redis 将每个集群实例划分为固定数量的槽 slot，每个 Group 负责一部分。水平扩容时，需要重新分配 slot 的分布，并将一部分 slot 从原有节点迁移到新节点，同时将这些 slot 对应的数据一并迁移过去。

迁移过程是：在源节点将 Key 对应的 Value 使用 Dump 命令进行序列化，发送到目标节点；目标节点使用 Restore 命令将 Key 和 Value 存储到本地 Redis；最后源节点删除该 Key。

自建 Redis 支持同步迁移与异步迁移两种方式。

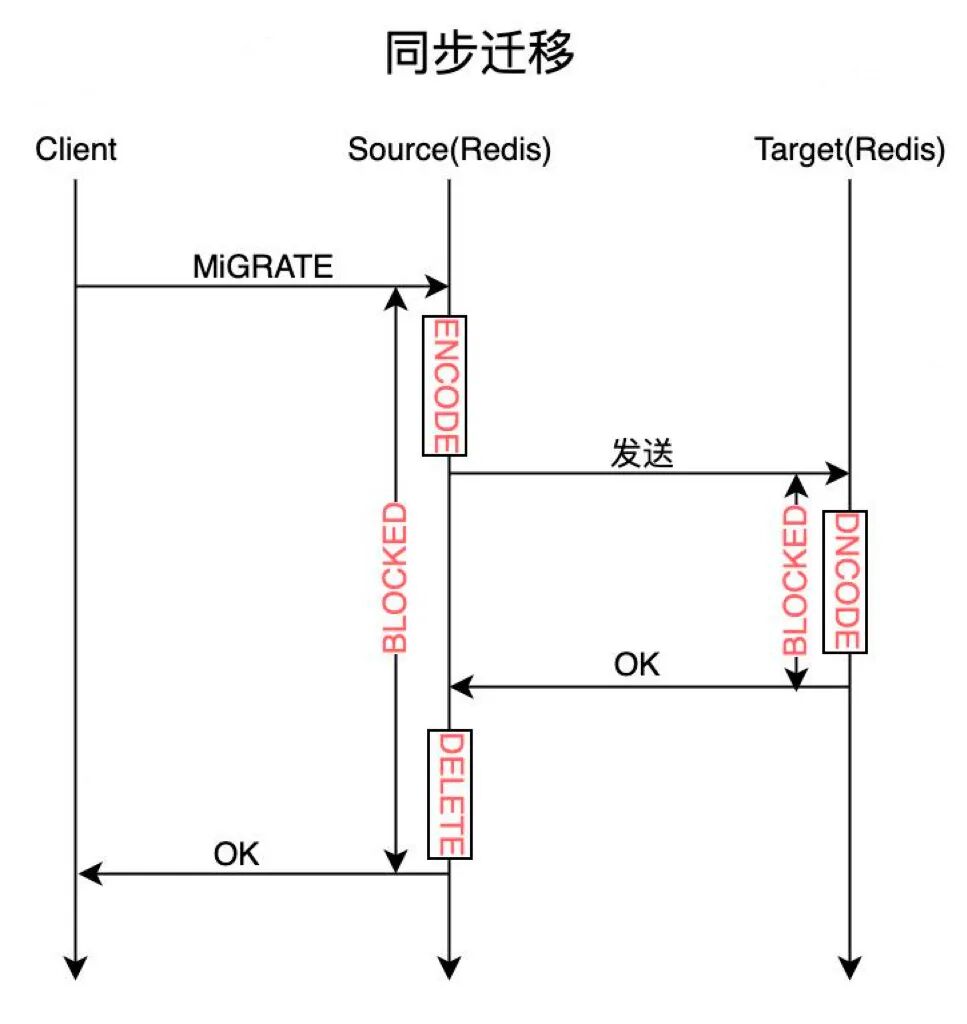

同步迁移：在整个迁移过程中，源端 Migrate 命令处于阻塞状态，直到目标端成功加载数据并返回成功、源节点删除该 Key 后，Migrate 命令才向客户端响应成功。由于 Redis 数据操作是单线程模型，所有命令都在主线程中处理，因此同步迁移会极大地影响其他正常业务的访问。

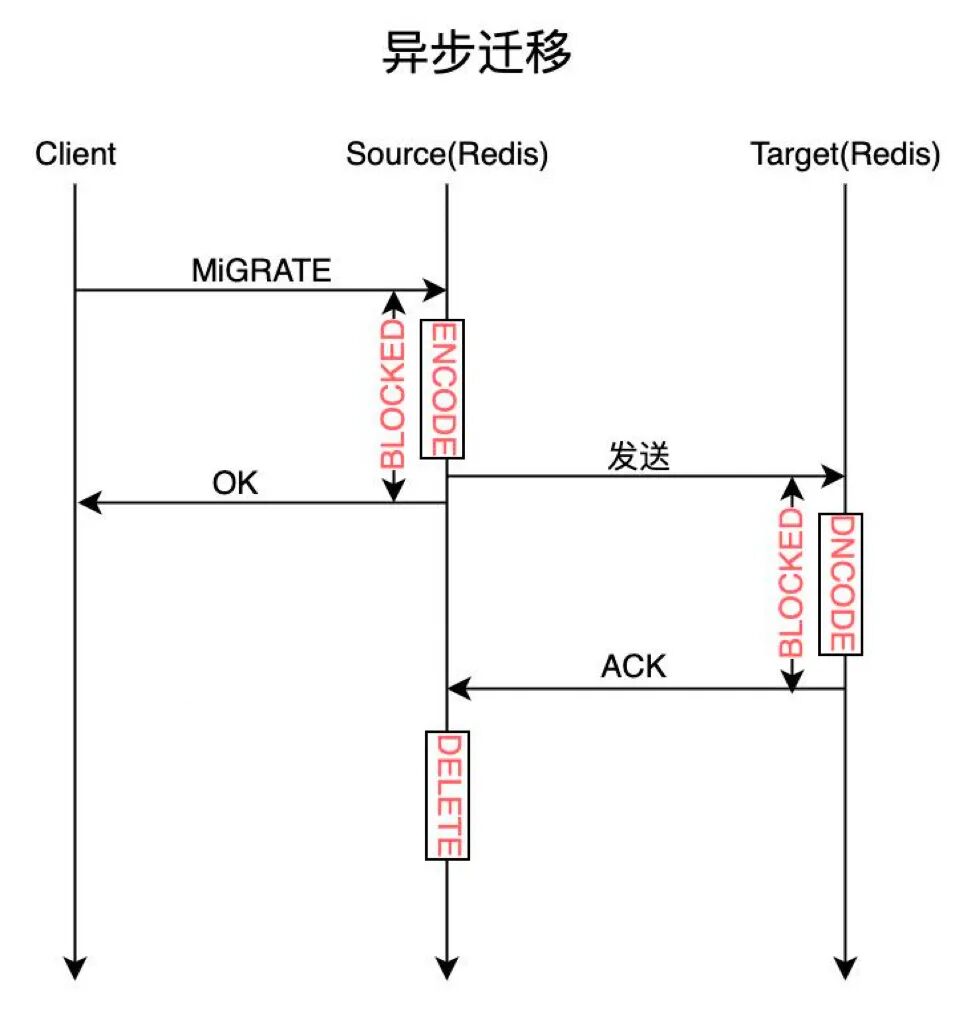

异步迁移：Migrate 命令仅阻塞 Dump 序列化数据阶段，然后异步发送到目标节点并立即向客户端返回成功。目标节点接收数据后使用 Restore 命令保存，保存成功后给源节点发送 ACK，通知源节点删除已迁移的 Key。异步迁移减少了源端 Migrate 命令的阻塞时间，从而降低了 slot 迁移过程中对业务的影响。

三、自动化运维平台

自建 Redis 系统拥有功能完善的自动化运维平台，主要能力包括：缓存实例自动化部署、快速水平扩容与垂直扩容、多维度资源管理、诊断与分析等。

运维平台架构

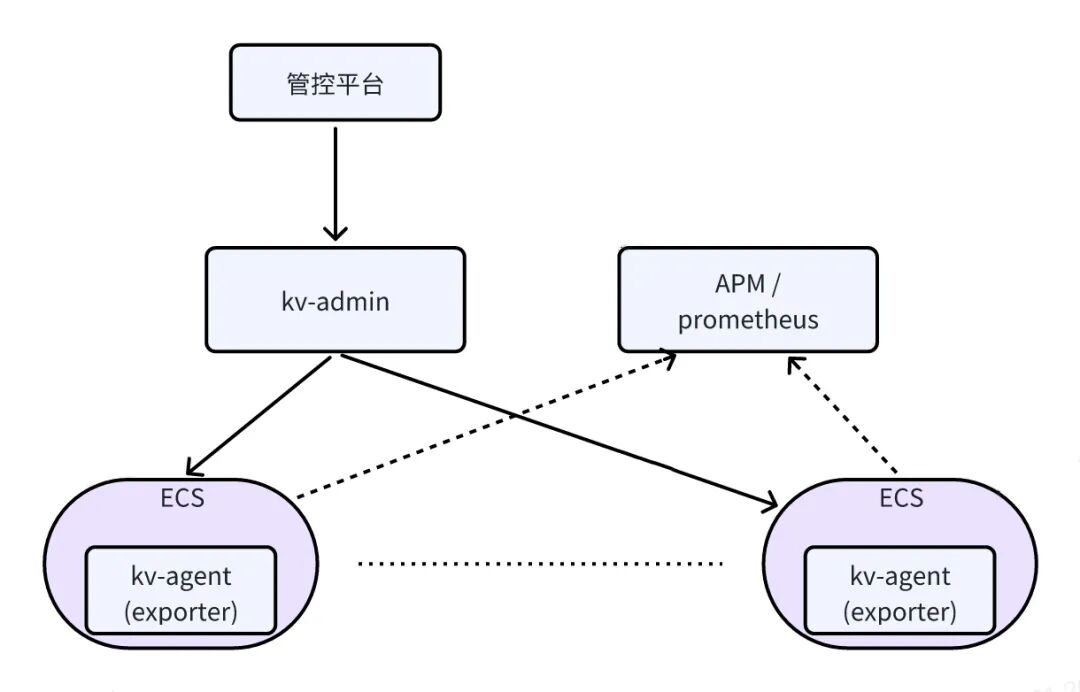

自建 Redis 自动化运维平台包含 Redis 管控平台、Kv-Admin、Kv-Agent、Prometheus 等组件，部署架构如下：

Redis 管控平台是自建 Redis 的综合运维管理平台，所有可视化操作都在该平台上完成，包括实例部署、扩容、数据迁移等日常运维操作。

Kv-Admin 是自动化运维平台的核心组件，负责处理所有前端请求，核心功能包括：

• 实例部署时的任务调度、机器推荐、端口分配、SLB 推荐与绑定。
• 实例列表展示、实例基本信息查询。
• 数据离线分析与保存。
• 资源池管理及生成资源报表。

Kv-Agent 部署在每个 ECS 上，负责实例部署、实例启停等操作；基于心跳元数据实现 Exporter 自动注册与解除。Kv-Agent 内置 Exporter 模块，负责 Redis-Server 节点的监控信息采集，规范化后通过端点暴露给 Prometheus。

APM / Prometheus：APM 监控平台或 Prometheus 负责从 Exporter 暴露的端点拉取监控数据。自建 Redis 的监控与告警均接入公司 APM 平台。

实例自动化部署

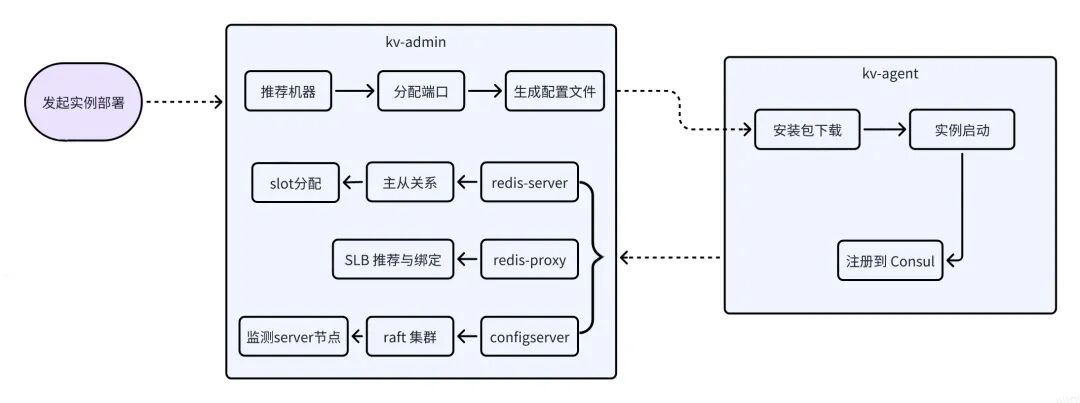

一个缓存实例的部署链路相当复杂，涉及机器选择、配置文件准备、节点安装与启动、槽位分配、主从关系设置、SLB 分配与绑定以及相关组件的部署等一系列动作。

自动化运维平台支持安装包版本管理。在部署页面选择合适的包版本、配置实例可用区与规格等基本信息后，一键操作即可完成 ConfigServer、Redis-Proxy、Redis-Server 等组件的部署，自动完成部署过程中涉及的机器推荐、配置文件准备、节点安装与启动等全部流程。

为了保证实例中各组件的高可用，自动化部署过程内置了必要的部署规则：

• ConfigServer 组件部署在三个不同的可用区。
• 避免同一个集群实例的多个 Redis-Server、Redis-Proxy 节点部署在相同 ECS 上；每个 ECS 上可部署的同一集群实例的 Server 或 Proxy 数量可配置。
• 每个 ECS 最多分配总内存容量的 90%，预留数据增长空间。
• 根据 ECS 可用内存，优先推荐剩余可用内存多的 ECS。
• 根据 Group 数量，自动均衡分配每个 Group 负责的 slot 数量。
• 根据 SLB 近三天的流量峰值，自动绑定最优 SLB。

实例扩容

当业务数据增长导致实例内存使用率超过阈值后，根据单节点分配的最大内存、实例 Group 数量等因素综合判断，运维可选择垂直扩容或水平扩容。

垂直扩容：动态修改单节点的 Maxmemory 参数，提高单节点容量。一般来说，单节点规格小于 4G 时优先考虑垂直扩容，操作简单快速，对业务无任何影响。

水平扩容：增加实例的 Group 数量，对应增加主从节点数量，然后重新进行 slot 分配与数据迁移。同初始部署一样，运维平台支持新增 Redis-Server 节点的自动化部署、主从关系设置，自动均衡分配每个 Group 负责的 slot 数量，并自动完成数据迁移，迁移进度可视化。

资源管理

自建 Redis 运维平台目前管理 ECS 超过数千台，支持批量添加、资源分配、资源锁定、资源推荐等资源管理功能，并提供资源利用率报表。

运维平台管理每台 ECS 的剩余可分配内存容量。Redis-Server 实例部署时，优先推荐剩余可分配内存多的 ECS；分配后同步更新可用内存容量。Redis-Proxy 和 ConfigServer 部署时，优先推荐已部署实例数量较少的 ECS。

诊断与分析

计算实例综合得分： 运维平台分析所有实例关键监控指标前一天的峰值，按照各项指标权重，每天自动计算所有实例的得分。通过得分可以快速了解各实例的使用健康度。参与计算的关键指标包括：Proxy CPU、Redis CPU、Redis 内存使用率、Proxy 占用内存、Proxy GC 次数、最大 RT、Redis 流入/流出流量等。

慢日志： 支持 Redis-Server 记录的慢日志和 Redis-Proxy 记录的慢日志查询。

RDB 离线分析： 运维平台支持生成 RDB 文件并自动进行数据离线分析。分析结果包含 Top100 Value 最大的 Key 和元素个数最多的 Key；每种类型 Key、不同 Key 前缀包含的 Key 数量等。

四、监控与告警

自建 Redis 系统接入 APM 监控平台，提供各种维度的监控指标和告警功能，既能在异常发生前及时预警，也能在问题出现后帮助快速定位。

监控

• ECS： CPU、系统 Load、内存、网络流量、网络丢包、磁盘 IO 等。
• Proxy： QPS、TP999/TP9999/TP100、连接数、CPU、内存、GC、Goroutine 数量等。
• Server： CPU、内存、网络、连接数、QPS、Key 数量、命中率、访问 RT 等。

告警

自建 Redis 包含大量告警指标，例如：

• ECS CPU 使用率、内存使用率、系统 Load（5 分钟平均值）、流量。
• SLB 流量。
• Server、Proxy、ConfigServer 节点宕机。
• 主节点缺失从节点、主节点可用区不一致、主从角色切换。

五、稳定性治理

资源隔离

自建 Redis 所有组件都部署在 ECS 上。为了提高资源利用率、节约成本，大部分业务域的 Redis 集群采用混布方式。运维平台目前管理 ECS 超过数千台，接入业务涵盖营销、风控、算法、投放、社区、大数据等，每个业务的实例等级、QPS、流量各有差异。少数业务可能存在突发写入流量高、Proxy CPU 毛刺等现象，可能引起相同 ECS 上其他实例性能抖动。

按标签分类： 为方便资源隔离与分配管理，所有 ECS 资源按标签进行分类管理。针对特殊需求业务、大流量实例、通用资源池等划分不同资源标签。实例部署时选择合适的标签；频繁告警时调整到对应资源池隔离，避免相互影响。

Proxy CPU 限制： 为防止单个 Redis-Proxy 进程抢占过多 CPU 资源，Redis-Proxy 支持通过 Golang GOMAXPROCS 参数设置单个进程允许使用的最大 CPU 核数。

巡检

为了提前发现潜在风险，除了日常告警外，团队还建设了自动巡检工具和巡检信息页面，建立定期巡检机制。

实例综合得分排名： 运维平台每天自动计算所有实例得分并在巡检信息页面展示，通过得分排序即可快速发现风险实例。

ECS 资源大盘： 实时展示所有 Redis-Proxy 和 Redis-Server 所在 ECS 的重要指标，通过排序快速浏览各 ECS 的 CPU 使用率、内存使用率、IOPS 使用率、磁盘读取/写入、上传/下载带宽等。

自动巡检工具： 定期检查所有实例的配置、节点数量等基本信息，对从节点缺失、可用区不一致、节点配置不一致等异常情况进行提示。

故障演练

为了提高自建 Redis 系统在异常场景下的可用性，并检验各异常场景下的恢复时间，团队不定期进行多次故障演练。

演练覆盖所有组件在 ECS、网络、磁盘等出现故障的场景，以及多个组件同时出现故障的组合场景。经过故障演练检验，自建 Redis 的 Redis-Server 主节点故障恢复时间约 12 秒，Redis-Proxy 故障业务恢复时间在 5 秒以内。

六、总结

本文详细介绍了自建 Redis 的架构和现有重要特性。团队仍在持续迭代优化、丰富系统能力，为业务提供功能更强大、性能更优异的分布式缓存系统。未来迭代方向可能包括：

• 目前 Redis-Server 为兼容云上版本和分布式架构做了较多定制，尚未使用最新社区版本，未来计划升级到 Redis 7.0 等新版本。
• 热 Key 访问一直是 Redis 使用中对业务影响较大的问题，未来考虑支持热 Key 统计与读热 Key 本地缓存。
• Golang 版本 Proxy 在高 QPS 请求下，GC 是性能提升的瓶颈之一，未来考虑使用 Rust 重构 Proxy。
