MySQL MVCC原理拆解：事务隔离级别、版本链与Read View解析

前言

面对 MVCC 这道经典面试题，怎样才能回答得更全面？本文会从数据库事务出发，一步一步拆解 MVCC 的实现原理，把相关知识点串成一条清晰的路线：

• 什么是数据库事务，为什么要有事务
• 事务包括哪几个特性
• 事务并发存在的问题
• 事务的四大隔离级别
• 数据库如何保证事务的隔离性
• 到底什么是 MVCC
• MVCC 实现的五个关键知识点
• MVCC 实现原理拆解分析

1. 什么是数据库事务，为什么要有事务

事务由一个有限的数据库操作序列构成，这些操作要么全部执行，要么全部不执行，是一个不可分割的工作单位。

假如 A 转账给 B 100 元，先从 A 的账户里扣除 100 元，再在 B 的账户上加上 100 元。如果扣完 A 的 100 元后，还没来得及给 B 加上，银行系统异常了，最后导致 A 的余额减少了，B 的余额却没有增加。所以就需要事务，将 A 的钱回滚回去。

为什么要有事务呢？ 就是为了保证数据的最终一致性。

2. 事务包括哪几个特性？

事务有四个典型特性，即 ACID：原子性（Atomicity）、一致性（Consistency）、隔离性（Isolation）、持久性（Durability）。

• 原子性：事务作为一个整体被执行，包含在其中的对数据库的操作要么全部都执行，要么都不执行。
• 一致性：指在事务开始之前和事务结束以后，数据不会被破坏。假如 A 账户给 B 账户转 10 块钱，不管成功与否，A 和 B 的总金额是不变的。
• 隔离性：多个事务并发访问时，事务之间是相互隔离的，一个事务不应该被其他事务干扰，多个并发事务之间要相互隔离。
• 持久性：表示事务完成提交后，该事务对数据库所作的操作更改，将持久地保存在数据库之中。

3. 事务并发存在的问题

事务并发会引起脏读、不可重复读、幻读问题。

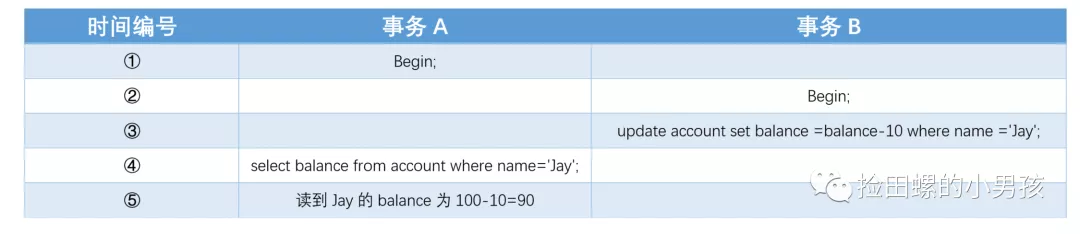

3.1 脏读

如果一个事务读取到了另一个未提交事务修改过的数据，我们就称发生了脏读现象。

假设现在有两个事务 A、B：

• 假设现在 A 的余额是 100，事务 A 正在准备查询 Jay 的余额
• 事务 B 先扣减 Jay 的余额，扣了 10，但是还没提交
• 最后 A 读到的余额是 90，即扣减后的余额

因为事务 A 读取到事务 B 未提交的数据，这就是脏读。

3.2 不可重复读

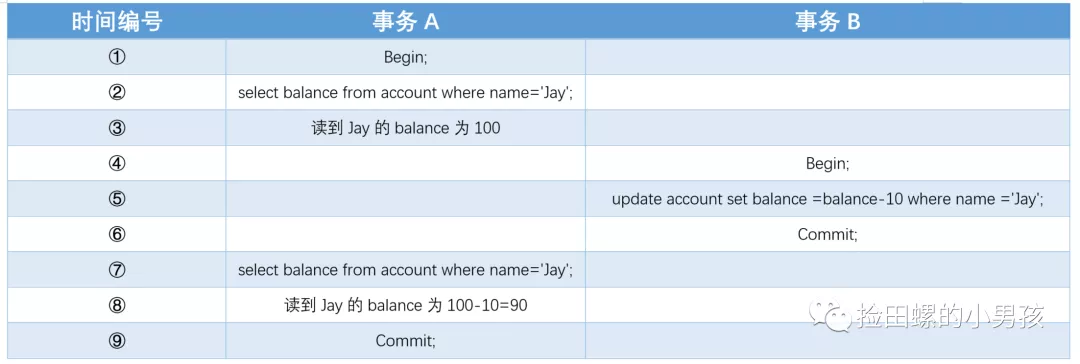

同一个事务内，前后多次读取，读取到的数据内容不一致。

假设现在有两个事务 A 和 B：

• 事务 A 先查询 Jay 的余额，查到结果是 100
• 这时候事务 B 对 Jay 的账户余额进行扣减，扣去 10 后，提交事务
• 事务 A 再去查询 Jay 的账户余额，发现变成了 90

事务 A 被事务 B 干扰到了！在事务 A 范围内，两个相同的查询，读取同一条记录，却返回了不同的数据，这就是不可重复读。

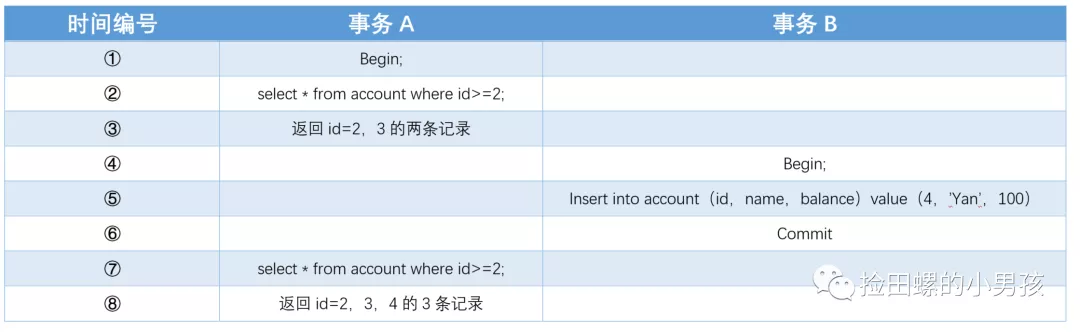

3.3 幻读

如果一个事务先根据某些搜索条件查询出一些记录，在该事务未提交时，另一个事务写入了一些符合那些搜索条件的记录（如 insert、delete、update），就意味着发生了幻读。

假设现在有两个事务 A、B：

• 事务 A 先查询 id 大于 2 的账户记录，得到记录 id=2 和 id=3 的两条记录
• 这时候，事务 B 开启，插入一条 id=4 的记录，并且提交了
• 事务 A 再去执行相同的查询，却得到了 id=2、3、4 的 3 条记录

事务 A 查询一个范围的结果集，另一个并发事务 B 往这个范围中插入新的数据并提交事务，然后事务 A 再次查询相同的范围，两次读取到的结果集却不一样了，这就是幻读。

4. 事务的四大隔离级别

为了解决并发事务存在的脏读、不可重复读、幻读等问题，数据库设计了四种隔离级别，分别是读未提交、读已提交、可重复读、串行化（Serializable）。

4.1 读未提交

读未提交隔离级别，只限制了两个数据不能同时修改，但是修改数据的时候，即使事务未提交，都是可以被别的事务读取到的。这个级别的事务隔离有脏读、不可重复读、幻读的问题。

4.2 读已提交

读已提交隔离级别，当前事务只能读取到其他事务提交的数据，所以这种事务的隔离级别解决了脏读问题，但还是会存在不可重复读、幻读问题。

4.3 可重复读

可重复读隔离级别，限制了读取数据的时候，不可以进行修改，所以解决了不可重复读的问题，但是读取范围数据的时候，是可以插入数据的，所以还会存在幻读问题。

4.4 串行化

事务最高的隔离级别，在该级别下，所有事务都按串行化顺序执行。可以避免脏读、不可重复读与幻读所有并发问题。但是这种事务隔离级别下，事务执行很耗性能。

4.5 四大隔离级别，都会存在哪些并发问题呢

隔离级别	脏读	不可重复读	幻读
读未提交	√	√	√
读已提交	×	√	√
可重复读	×	×	√
串行化	×	×	×

5. 数据库是如何保证事务的隔离性的呢？

数据库是通过加锁，来实现事务的隔离性的。这就好像，如果你想一个人静静，不被别人打扰，你就可以在房门上加上一把锁。

加锁确实好使，可以保证隔离性。比如串行化隔离级别就是加锁实现的。但是频繁的加锁，导致读数据时没办法修改，修改数据时没办法读取，大大降低了数据库性能。

那么，如何解决加锁后的性能问题呢？

答案就是，MVCC多版本并发控制！它实现读取数据不用加锁，可以让读取数据的同时修改数据，修改数据的同时也可读取。

6. 到底什么是 MVCC？

MVCC，即 Multi-Version Concurrency Control（多版本并发控制）。它是一种并发控制的方法，一般在数据库管理系统中，实现对数据库的并发访问，在编程语言中实现事务内存。

通俗地讲，数据库中同时存在多个版本的数据，并不是整个数据库的多个版本，而是某一条记录的多个版本同时存在。在某个事务对其进行操作的时候，需要查看这一条记录的隐藏列事务版本 id，比对事务 id 并根据事务隔离级别去判断读取哪个版本的数据。

数据库隔离级别读已提交、可重复读都是基于 MVCC 实现的，相对于加锁简单粗暴的方式，它用更好的方式去处理读写冲突，能有效提高数据库并发性能。

7. MVCC 实现的五个关键知识点

7.1 事务版本号

InnoDB 维护一个自增的系统版本号或事务 ID，每次新事务开始时，这个版本号或 ID 会递增，并作为该事务的版本号。这个版本号用于标记事务在数据库中的执行顺序和可见性。

7.2 隐式字段

对于 InnoDB 存储引擎，每一行记录都有两个隐藏列 trx_id、roll_pointer，如果表中没有主键和非 NULL 唯一键时，则还会有第三个隐藏的主键列 row_id。

列名	是否必须	描述
row_id	否	单调递增的行 ID，不是必需的，占用 6 个字节。
trx_id	是	记录操作该数据事务的事务 ID
roll_pointer	是	这个隐藏列就相当于一个指针，指向回滚段的 undo 日志

7.3 undo log

undo log，即回滚日志，用于记录数据被修改前的信息。在表记录修改之前，会先把数据拷贝到 undo log 里，如果事务回滚，就可以通过 undo log 来还原数据。

可以这样认为，当 delete 一条记录时，undo log 中会记录一条对应的 insert 记录；当 update 一条记录时，它记录一条对应相反的 update 记录。

undo log 有什么用途呢？

1. 事务回滚时，保证原子性和一致性。
2. 用于 MVCC 快照读。

7.4 版本链

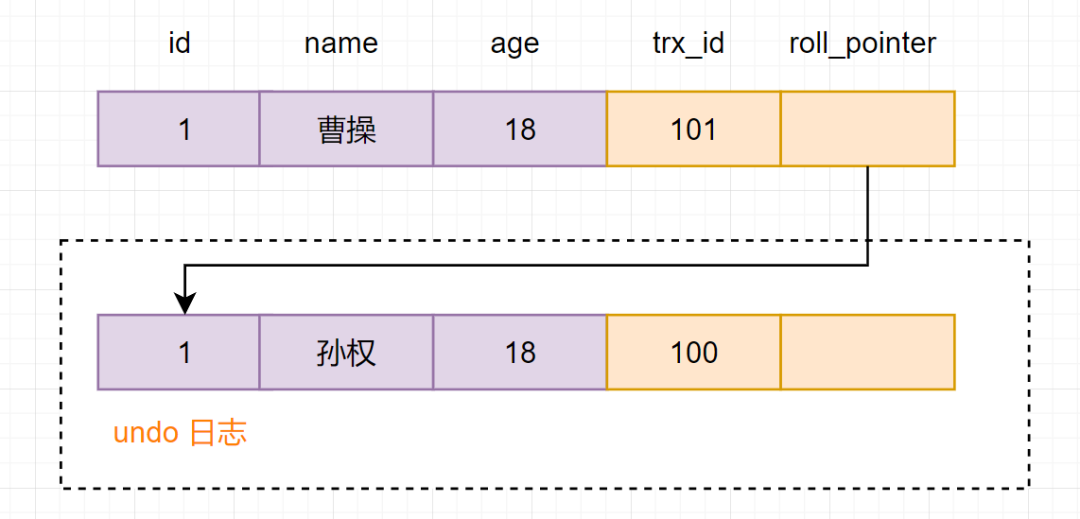

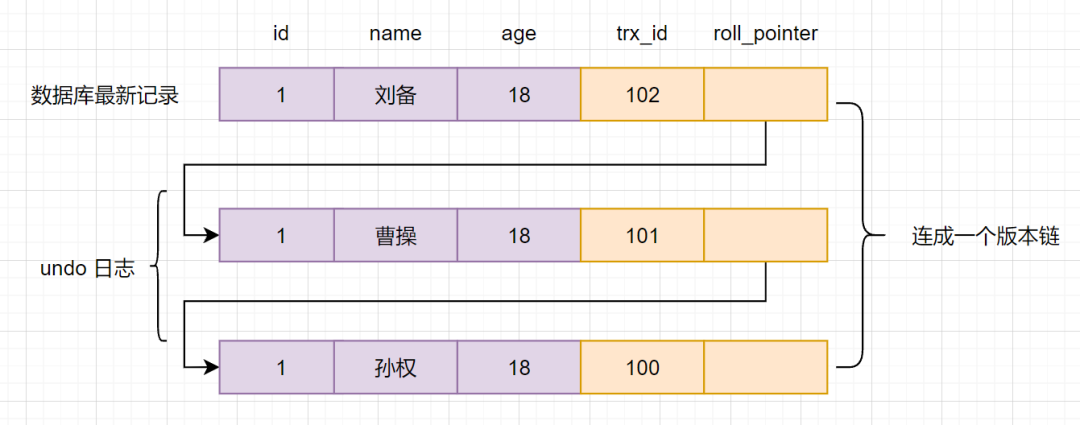

多个事务并行操作某一行数据时，不同事务对该行数据的修改会产生多个版本，然后通过回滚指针（roll_pointer）连成一个链表，这个链表就称为版本链，如下图所示。

其实，通过版本链，我们就可以看出事务版本号、表格隐藏的列和 undo log 它们之间的关系。我们来简单分析一下。

1. 假设现在有一张 core_user 表，表里面有一条数据，id 为 1，名字为孙权：

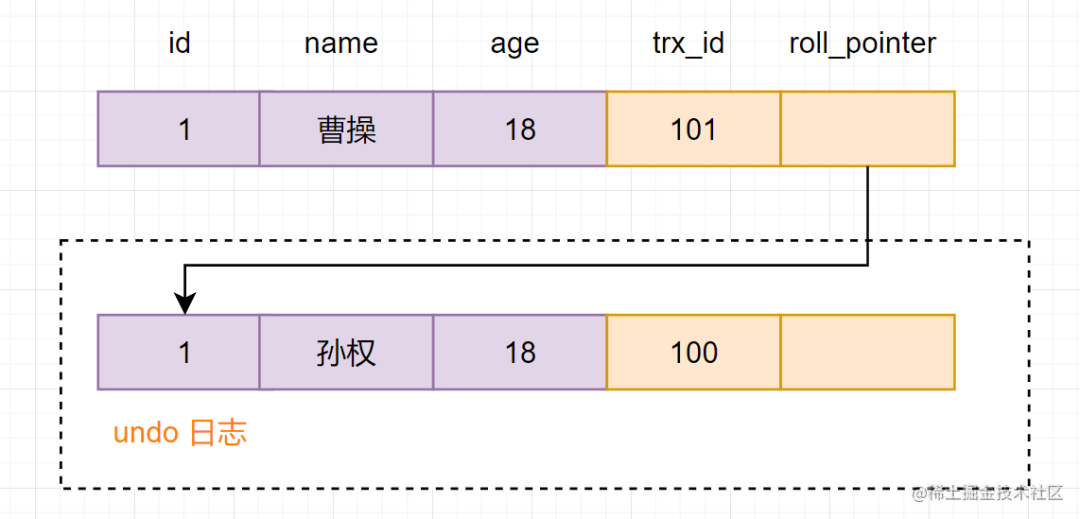

2. 现在开启一个事务 A：对 core_user 表执行 update core_user set name ="曹操" where id=1，会进行如下流程操作：

• 首先获得一个事务 ID=100
• 把 core_user 表修改前的数据拷贝到 undo log
• 修改 core_user 表中 id=1 的数据，名字改为曹操
• 把修改后的数据事务 ID=101 改成当前事务版本号，并把 roll_pointer 指向 undo log 数据地址

7.5 快照读和当前读

快照读： 读取的是记录数据的可见版本（可能是旧的版本），不加锁。普通的 select 语句都是快照读，例如：

select * from core_user where id > 2;

当前读： 读取的是记录数据的最新版本，显式加锁的都是当前读：

select * from core_user where id > 2 for update;
select * from account where id > 2 lock in share mode;

7.6 Read View

• Read View 是什么呢？ 它就是事务执行 SQL 语句时产生的读视图。实际上在 InnoDB 中，每个 SQL 语句执行前都会得到一个 Read View。
• Read View 有什么用呢？ 它主要是用来做可见性判断的，即判断当前事务可见哪个版本的数据。

Read View 是如何保证可见性判断的呢？先看它的几个重要属性：

• m_ids：当前系统中那些活跃（未提交）的读写事务 ID，数据结构为一个 List。
• min_limit_id：表示在生成 ReadView 时，当前系统中活跃的读写事务中最小的事务 id，即 m_ids 中的最小值。
• max_limit_id：表示生成 ReadView 时，系统中应该分配给下一个事务的 id 值。
• creator_trx_id：创建当前 Read View 的事务 ID

Read View 匹配条件规则如下：

1. 如果数据事务 ID trx_id < min_limit_id，表明生成该版本的事务在生成 Read View 前已经提交（因为事务 ID 是递增的），所以该版本可以被当前事务访问。
2. 如果 trx_id >= max_limit_id，表明生成该版本的事务在生成 ReadView 后才生成，所以该版本不可以被当前事务访问。
3. 如果 min_limit_id <= trx_id < max_limit_id，需要分 3 种情况讨论：

• （1）如果 m_ids 包含 trx_id，则代表 Read View 生成时刻，这个事务还未提交。但如果数据的 trx_id 等于 creator_trx_id，表明数据是自己生成的，因此是可见的。
• （2）如果 m_ids 包含 trx_id，并且 trx_id 不等于 creator_trx_id，则 Read View 生成时事务未提交，并且不是自己产生的，所以当前事务也是看不见的。
• （3）如果 m_ids 不包含 trx_id，则说明这个事务在 Read View 生成之前就已经提交了，修改的结果当前事务是能看见的。

8. MVCC 实现原理分析

8.1 查询一条记录，基于 MVCC，是怎样的流程

1. 获取事务自己的版本号，即事务 ID
2. 获取 Read View
3. 查询得到的数据，然后与 Read View 中的事务版本号进行比较
4. 如果不符合 Read View 的可见性规则，就需要从 Undo log 中读取历史快照
5. 最后返回符合规则的数据

InnoDB 实现 MVCC，是通过 Read View + Undo Log 实现的。Undo Log 保存了历史快照，Read View 可见性规则帮助判断当前版本的数据是否可见。

8.2 读已提交（RC）隔离级别，存在不可重复读问题的分析历程

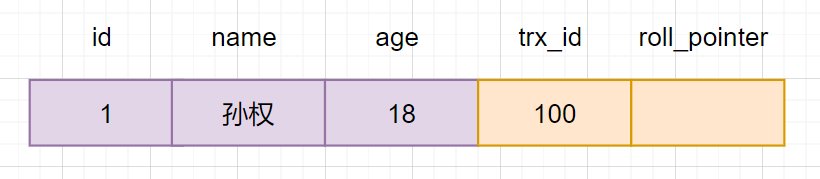

1. 创建 core_user 表，插入一条初始化数据，如下：

2. 隔离级别设置为读已提交（RC），事务 A 和事务 B 同时对 core_user 表进行查询和修改操作。

事务A: select * from core_user where id=1
事务B: update core_user set name ="曹操"

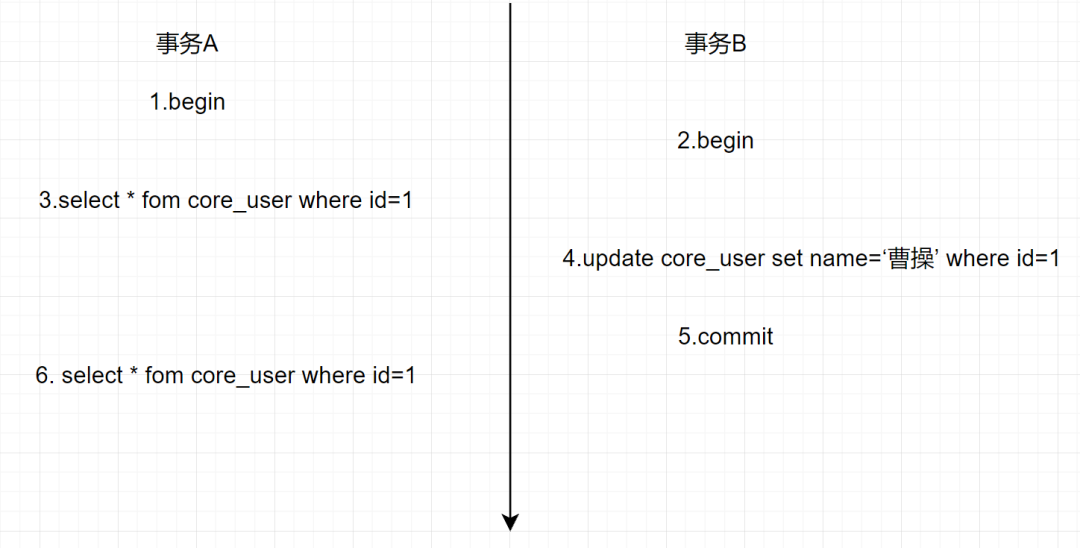

执行流程如下：

最后事务 A 查询到的结果是 name=曹操 的记录。我们基于 MVCC来分析一下执行流程：

（1）A 开启事务，首先得到一个事务 ID 为 100

（2）B 开启事务，得到事务 ID 为 101

（3）事务 A 生成一个 Read View，Read View 对应的值如下：

变量	值
m_ids	100，101
max_limit_id	102
min_limit_id	100
creator_trx_id	100

然后回到版本链，开始从版本链中挑选可见的记录：

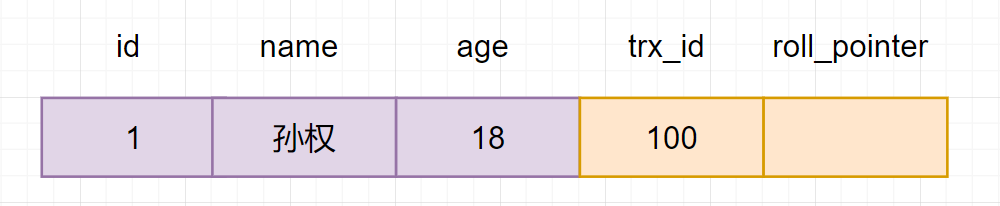

由图可以看出，最新版本的列 name 的内容是 孙权，该版本的 trx_id 值为 100。开始执行 Read View 可见性规则校验：

min_limit_id(100) <= trx_id(100) < 102;
creator_trx_id = trx_id = 100;

由此可得，trx_id=100 的这个记录，当前事务是可见的。所以查到的是 name 为 孙权 的记录。

（4）事务 B 进行修改操作，把名字改为曹操。把原数据拷贝到 undo log，然后对数据进行修改，标记事务 ID 和上一个数据版本在 undo log 的地址。

（5）提交事务

（6）事务 A 再次执行查询操作，新生成一个 Read View，Read View 对应的值如下：

变量	值
m_ids	100
max_limit_id	102
min_limit_id	100
creator_trx_id	100

然后再次回到版本链，从版本链中挑选可见的记录：

从图可得，最新版本的列 name 的内容是 曹操，该版本的 trx_id 值为 101。开始执行 Read View 可见性规则校验：

min_limit_id(100) <= trx_id(101) < max_limit_id(102);
但是，trx_id=101 不属于 m_ids 集合

因此，trx_id=101 这个记录，对于当前事务是可见的。所以 SQL 查询到的是 name 为 曹操 的记录。

综上所述，在读已提交（RC）隔离级别下，同一个事务里，两个相同的查询，读取同一条记录（id=1），却返回了不同的数据（第一次查出来是孙权，第二次查出来是曹操那条记录），因此 RC 隔离级别存在不可重复读并发问题。

8.3 可重复读（RR）隔离级别，解决不可重复读问题的分析

在 RR 隔离级别下，是如何解决不可重复读问题的呢？我们继续看。还是 8.2 小节那个流程，还是这个事务 A 和事务 B：

8.3.1 不同隔离级别下，Read View 的工作方式不同

实际上，各种事务隔离级别下的 Read View 工作方式是不一样的。RR 可以解决不可重复读问题，就是跟 Read View 工作方式有关。

• 在读已提交（RC）隔离级别下，同一个事务里面，每一次查询都会产生一个新的 Read View 副本，这样就可能造成同一个事务里前后读取数据可能不一致的问题（不可重复读并发问题）。

begin
select * from core_user where id =1	生成一个 Read View
/	/
/	/
select * from core_user where id =1	生成一个 Read View

• 在可重复读（RR）隔离级别下，一个事务里只会获取一次 Read View，都是副本共用的，从而保证每次查询的数据都是一样的。

begin
select * from core_user where id =1	生成一个 Read View
/
/
select * from core_user where id =1	共用一个 Read View 副本

8.3.2 实例分析

我们回到刚才 8.2 的例子，然后执行第 2 个查询的时候：

事务 A 再次执行查询操作，复用老的 Read View 副本，Read View 对应的值如下：

变量	值
m_ids	100，101
max_limit_id	102
min_limit_id	100
creator_trx_id	100

然后再次回到版本链，从版本链中挑选可见的记录：

从图可得，最新版本的列 name 的内容是 曹操，该版本的 trx_id 值为 101。开始执行 Read View 可见性规则校验：

min_limit_id(100) <= trx_id(101) < max_limit_id(102);
因为 m_ids{100,101} 包含 trx_id(101)，
并且 creator_trx_id(100) 不等于 trx_id(101)

所以，trx_id=101 这个记录，对于当前事务是不可见的。这时候，版本链 roll_pointer 跳到下一个版本，trx_id=100 这个记录，再次校验是否可见：

min_limit_id(100) <= trx_id(100) < max_limit_id(102);
因为 m_ids{100,101} 包含 trx_id(100)，
并且 creator_trx_id(100) 等于 trx_id(100)

所以，trx_id=100 这个记录，对于当前事务是可见的。即在可重复读（RR）隔离级别下，复用老的 Read View 副本，解决了不可重复读的问题。

8.4 网络江湖传说，MVCC 是否解决了幻读问题呢？

网络江湖有个传说，说 MVCC 的 RR 隔离级别解决了幻读问题，我们来一起分析一下。

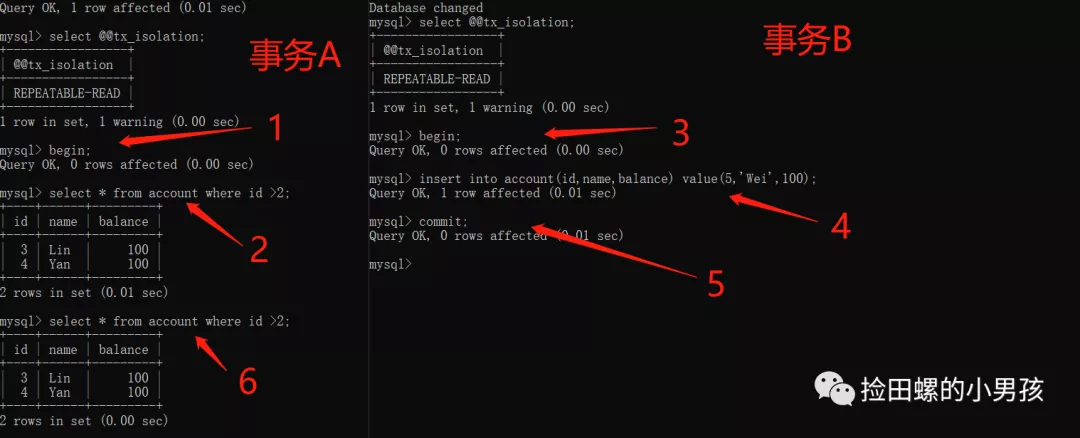

8.4.1 RR 级别下，一个快照读的例子，不存在幻读问题

由图可得，步骤 2 和步骤 6 查询结果集没有变化，看起来 RR 级别已经解决幻读问题啦。

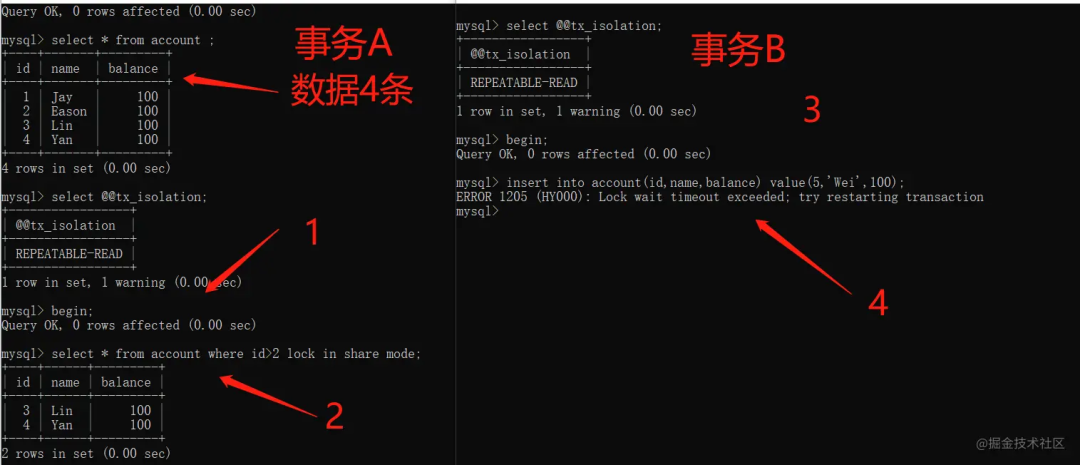

8.4.2 RR 级别下，一个当前读的例子

假设现在有个 account 表，表中有 4 条数据，RR 级别。

• 开启事务 A，执行当前读，查询 id > 2 的所有记录。
• 再开启事务 B，插入 id=5 的一条数据。

流程如下：

显然，事务 B 执行插入操作时阻塞了。因为事务 A 在执行 select ... lock in share mode（当前读）的时候，不仅在 id = 3,4 这 2 条记录上加了锁，而且在 id > 2 这个范围上也加了间隙锁。

因此，我们可以发现，RR 隔离级别下，加锁的 select、update、delete 等语句，会使用间隙锁 + 临键锁，锁住索引记录之间的范围，避免范围间插入记录，以避免产生幻影行记录。那是不是说 RR 隔离级别就解决了幻读问题？

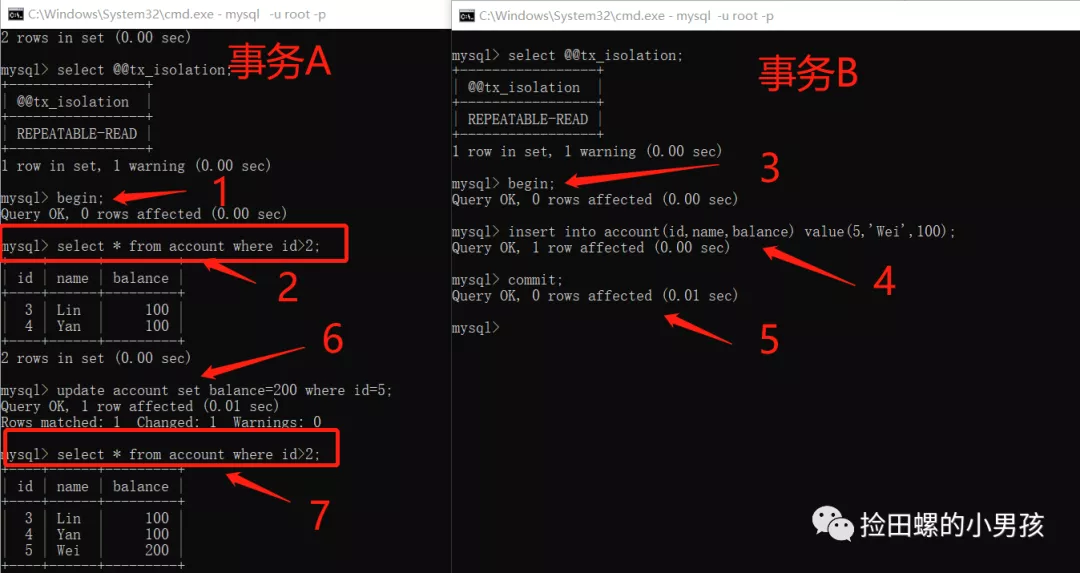

8.4.3 这种特殊场景，似乎有幻读问题

其实，上图事务 A 中多加了一步 update account set balance=200 where id=5; 操作。同一个事务，相同的 SQL，查出的结果集不同了，这个结果就符合了幻读的定义。

这个问题，你觉得它算幻读问题吗？本质上，RR 隔离级别仍可能存在幻读问题。如果你对数据库内核实现有兴趣，也欢迎来云栈社区与更多开发者一起交流。
