AMR/AGV集成选型：ROS 2电机控制器、IMU与ToF深度相机

摘要

AMR（自主移动机器人）与 AGV（自动导引车）的集成难点，主要在于传感器、电机、导航与 AI 决策的跨子系统协调。硬件层要选型、设计接口并验证信号完整性与定时；软件层要加载驱动、定义数据流并保证实际工况可预测。自研常常重复实现现货功能，还容易陷入专有接口锁定。利用 ROS 2 标准化节点通信，配合 ADI 的 TMCM-2611-AGV 驱动，可以明显缩短 AMR/AGV 的集成与调试时间。

为什么 AMR/AGV 集成这么难？

AMR/AGV 集成难在硬件选型与信号验证、软件数据流对齐；自研易重复开发并被专有接口锁定。

在 AMR 或 AGV 设计中，集成工作往往会决定项目初期的进度。硬件层，团队必须选择组件、设计接口并验证信号完整性和定时；软件层，必须加载驱动程序、定义数据流，并确保系统特性在实际条件下具有可预测性。

优秀的研发团队确实能通过自研设计实现这些目标，但这样做通常意味着重复开发现货产品的已有功能，成本上并不划算。更麻烦的是，传统方案还会把研发团队束缚在专有接口体系里。一旦需求发生变化，替换一个组件就可能需要重写软件栈的大部分内容。

利用 ROS 的节点与话题破解集成难题

ROS 是开源机器人中间件，用节点加话题与服务实现标准化通信，用软件包封装节点与配置。

创建 ROS 就是为了解决这些问题。尽管名字里带“操作系统”，它并不是传统意义上的操作系统，而是一个开放源码框架，提供工具集、软件库和标准化开发规范。

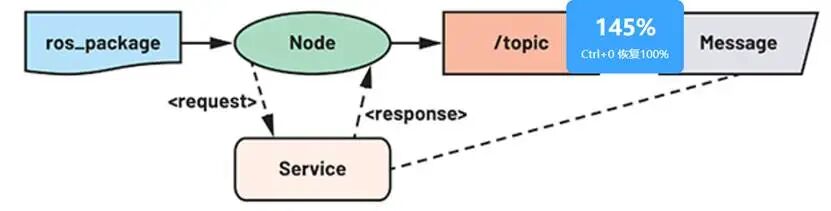

ROS 的关键思路，是把复杂的机器人应用拆成模块化的节点（图 1）。这些小程序各司其职，比如读取传感器数据或控制电机速度。

图 1：ROS 的基本构件包括软件包、节点、消息和服务。（图片来源：Analog Devices，由 Kenton Williston 修改）

节点通过两种主要机制通信：

1. 话题：发布/订阅模式，适合传感器数据这类连续数据流。
2. 服务：请求/响应模式，适合设备配置和初始化等离散动作。

多个节点及其依赖项（包括相关话题和服务）可以整合成一个软件包，实现更完整的功能。例如，Analog Devices 为其面向 AGV 和 AMR 的传感器与执行器模块创建了 ROS 驱动程序包。这些软件包封装了把硬件接入 ROS 系统所需的节点、消息定义和配置文件。

ROS 2 如何简化 AMR/AGV 设计？

ROS 2 提供 Nav2 导航、定位建图与仿真工具，并支持 Linux 与 micro-ROS 实时系统。

这种模块化架构能够实现互操作性并加快开发速度。硬件层，ROS 为相机和电机控制器等组件提供标准化接口。这既降低了集成成本，又让设计人员不必被供应商锁定或支付许可费用。

软件层，ROS 提供工具和中间件，帮助设计人员开发、测试、部署和维护复杂机器人。当前版本的 ROS 2 框架提供了一些对 AMR 和 AGV 特别有用的能力：

1. Nav2 导航堆栈支持行为树、行驶区域、限速等功能。
2. 先进的定位算法，包括建图和定位工具，让 AMR 和 AGV 实现环境感知。
3. 与仿真、可视化和日志工具集成，便于开发和诊断。

ROS 2 通常运行在基于 Linux 的计算机上，同时也支持其他操作系统。ROS 2 还支持 micro-ROS 变体，它可以直接运行在搭载 Zephyr 和 FreeRTOS 等实时操作系统（RTOS）的微控制器（MCU）上。

AMR/AGV 电机控制如何接入 ROS 2？

TMCM-2611-AGV 双轴 BLDC 驱动经 adi_tmcl 订阅 /cmd_vel_X 话题，接收导航速度指令。

为了说明 ROS 2 的潜力，可以从驱动控制这一环入手。大多数 AMR 和 AGV 采用差速驱动配置：两组独立控制的车轮，既能同步前行，也能差速转弯。这种结构要求 电机控制器 能同时驱动两个车轮，同时接受导航系统的协调指令。

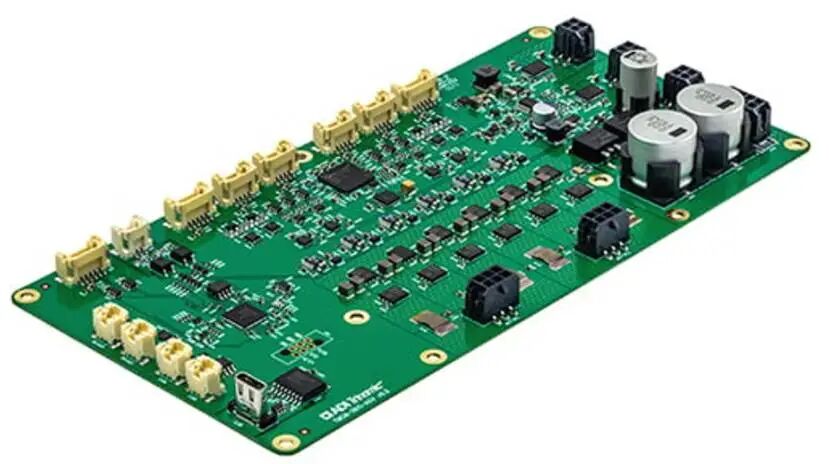

ADI 的 TMCM-2611-AGV（图 2）直接满足了这一需求。该板属于 Trinamic 电机控制器模块（TMCM）系列，是用于三相无刷直流（BLDC）电机的双轴伺服驱动平台，专为 AGV 和 AMR 牵引应用而设计。每个轴可在 48 V 电压下驱动高达 14 A RMS 的电机，并通过增量式正交编码器或数字霍尔效应传感器进行位置反馈。

图 2：TMCM-2611-AGV 是一款用于三相无刷直流电机的双轴控制器/驱动器。（图片来源：Analog Devices）

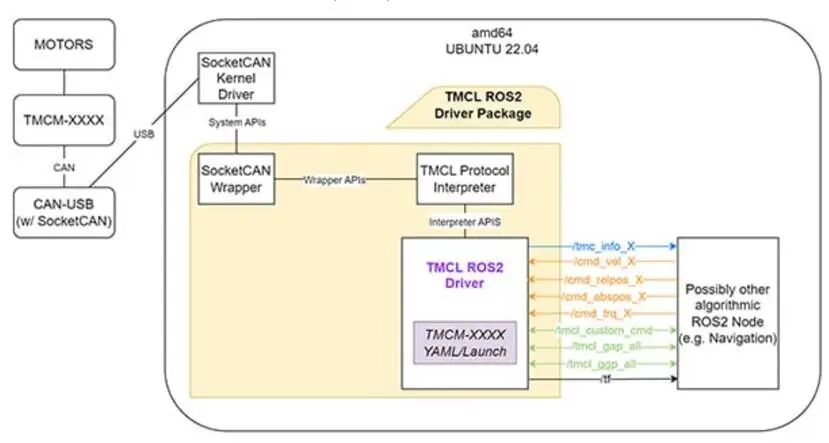

adi_tmcl ROS 2 驱动程序主要通过话题把这些硬件连接到 ROS 2 生态系统中（图 3）。例如，导航堆栈可以通过 /cmd_vel_X 话题向每组车轮发布速度指令。adi_tmcl 驱动程序订阅这些话题，把命令转换成 Trinamic Motion Control Language（TMCL）语言框架，并通过 Linux 本地 SocketCAN 接口在 CAN 总线上发送。

图 3：TMCL ROS2 驱动程序软件包集成了一套完善的接口。（图片来源：Analog Devices）

在反向数据流上，adi_tmcl 驱动程序会向 /tmc_info_X 话题发布电机反馈，提供速度、位置、扭矩和状态信息。其他节点可以订阅这些数据，用于里程计算、诊断或闭环控制。

这个双向过程充分体现了 ROS 2 的模块化价值：导航算法完全不需要了解 TMCL 或 CAN 总线细节，只需发布标准速度信息并接收反馈即可。

adi_tmcl 驱动程序还通过服务完成初始化和参数访问。例如，/tmcl_gap_all 可以读取所有轴参数值，/tmcl_ggp_all 可以读取控制器板的所有全局参数值。

用于位置跟踪的 IMU

ADIS16500 系列 IMU 经 imu_ros2 输出六自由度数据，与里程计做卡尔曼融合抑制漂移。

车轮编码器能够根据车轮行程估算位置，但仅靠车轮里程计往往不够精确。随着时间推移，车轮打滑和路面不平都会带来较大误差。在室内环境中，GPS 信号通常不可靠，难以进行持续校正。

IMU 提供独立的运动参考，AMR 和 AGV 可以借助它提高航位推算精度。典型产品如 ADIS16500/05/07 系列，它通过三轴陀螺仪和三轴加速度计提供六自由度精密惯性传感，全部集成在 15×15×5 毫米的 BGA 封装中。工厂校准会针对每个传感器的灵敏度、偏置、轴对准特性和温度补偿进行标定，从源头减轻系统设计人员的集成负担。

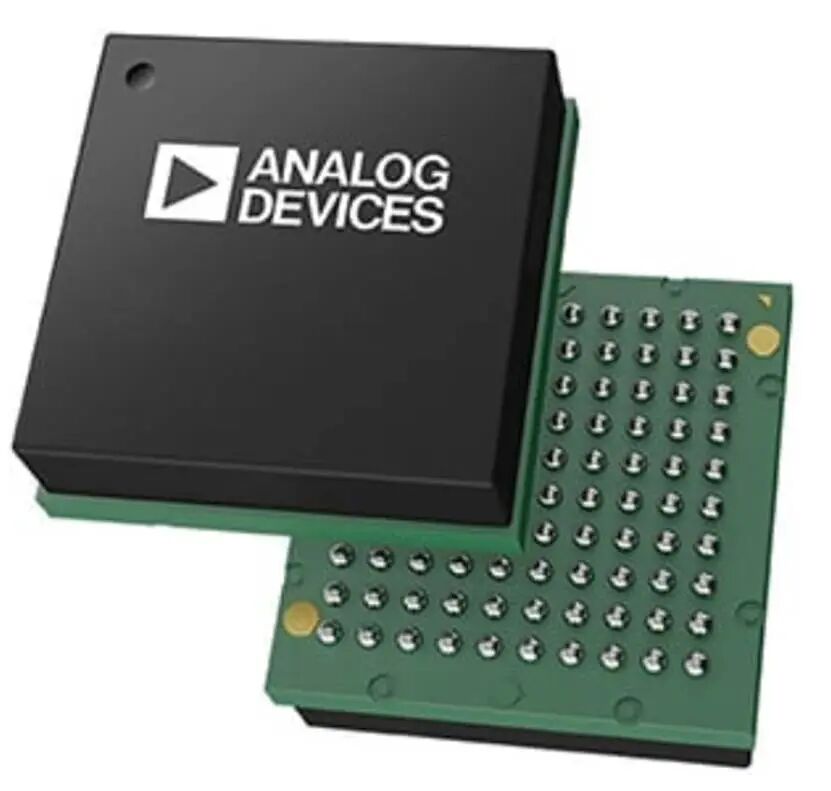

ADIS16500AMLZ 是该系列中的典型产品（图 4）。它的陀螺仪量程为 ±2000°/s，运行中零偏稳定性为 8.1°/hr，角度随机游走为 0.29°/√hr。这些性能指标能够有效降低随时间累积的漂移，提升两次外部校正间隔内的航位推算可靠性。

图 4：ADIS16500AMLZ 是一款采用紧凑型 BGA 封装的精密 MEMS IMU。（图片来源：Analog Devices）

为了接入 ROS 2，imu_ros2 驱动程序支持 ADIS16500/05/07 系列。该驱动程序通过 LibIIO 使用 Linux 工业 I/O 子系统，其输出兼容机器人定位等常见 ROS 2 传感器融合软件包。后者采用扩展卡尔曼滤波器，把 IMU 和里程计数据融合在一起。

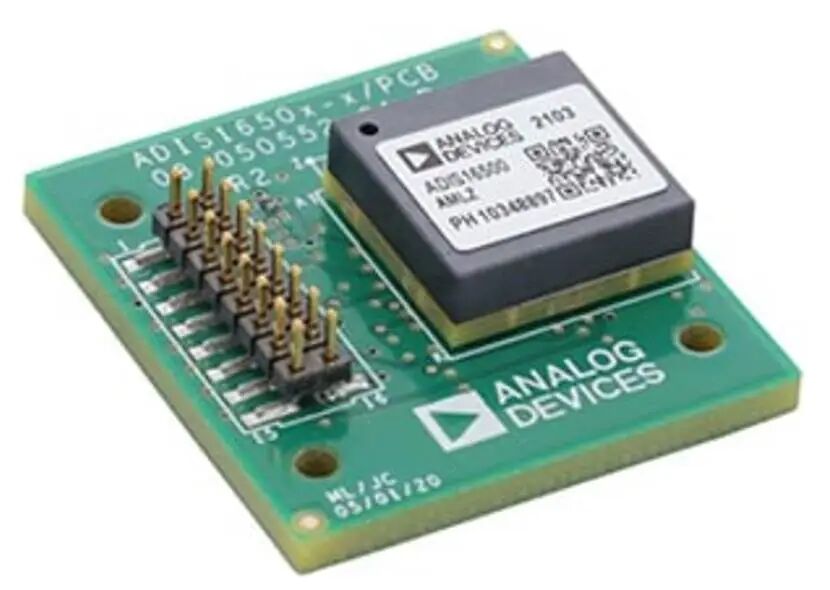

如果需要测试评估该 IMU，可以从 ADIS16500/PCBZ 评估板（图 5）开始。该评估板通过 16 针针座提供 IMU 的 SPI 接口，兼容标准 2 mm 间距带状电缆。

图 5：ADIS16500/PCBZ 评估板通过 16 针针座提供 SPI 接口。（图片来源：Analog Devices）

障碍物探测如何补盲？

ADTF3175BMLZ 以 1024×1024 深度图补盲，经 adi_3dtof_adtf31xx 驱动接入。

障碍物探测是 AMR/AGV 的另一项标准能力。激光雷达擅长较远距离探测障碍物，但许多应用还需要近场感知，来发现低矮障碍物、地面不连续点，或者位于 LiDAR 扫描平面之外的物体。ToF 深度相机通过提供宽视场稠密深度图像，恰好弥补这一不足。

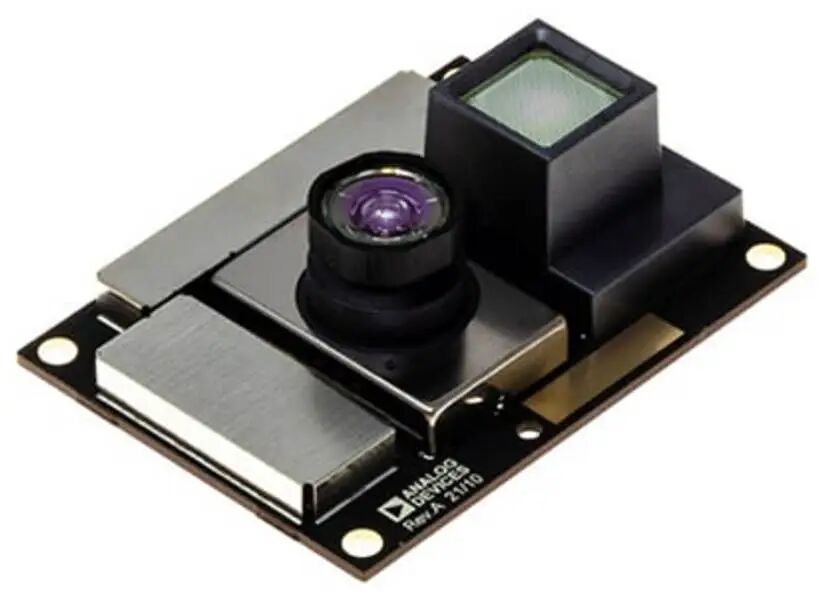

ADTF3175BMLZ ToF 模块（图 6）很适合这类要求。该模块集成了 CMOS 深度传感器与照明光学器件，可捕捉分辨率高达 1024×1024 的深度和主动亮度（AB）帧，视场角为 75°×75°。这样的分辨率和覆盖范围，使它很适合在仓库和制造场景中进行安全区域监控和地面检测——这些地方常常出现不同高度的障碍物。

图 6：ADTF3175BMLZ ToF 模块集成了 CMOS 深度传感器和照明光学器件。（图片来源：Analog Devices）

adi_3dtof_adtf31xx 驱动程序可以使用标准 ROS 2 消息格式发布深度和 AB 帧，从而轻松访问相机数据。这些输出可以直接与常见感知软件包集成，用于点云生成、地面检测和安全气泡监测等任务。该驱动程序还支持文件播放模式，无需连接物理硬件即可进行算法开发和测试。

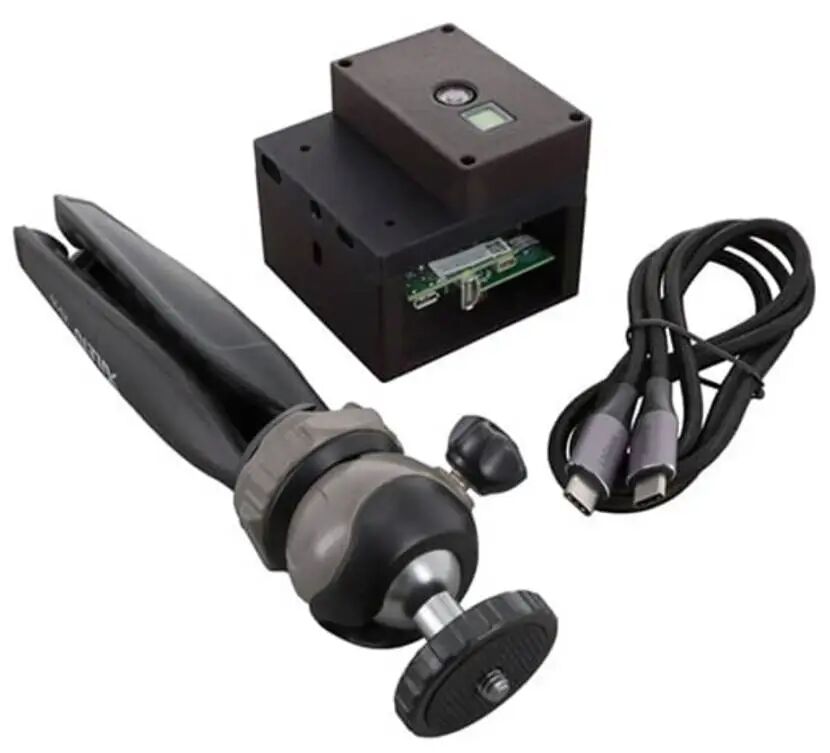

EVAL-ADTF3175D-NXZ 开发套件（图 7）为开发和原型设计提供了一个完整的传感器平台。该套件最突出的特点，是搭载一块基于 Arm 的 Linux 开发板，可以直接部署 ROS 2 节点。此外，传感器还可以通过以太网把深度数据流传输到独立的 ROS 2 主机，适应不同的系统架构。

图 7：EVAL-ADTF3175D-NXZ 评估套件包括一个基于 Arm 的 Linux 主机。（图片来源：Analog Devices）

Analog Devices Autonomous Mobot（ADAM）参考平台进一步展示了这些 ROS 兼容组件如何与电池管理、电源转换和通信等方案协同，构成完整的 AMR 系统。

ROS 2 兼容组件选型结论

选用 ADI 等厂家的 ROS 2 兼容组件，可以显著降低 AMR/AGV 集成复杂度与研发风险。

通过选择与 ROS 兼容的组件，AMR 和 AGV 设计研发的复杂度可以大大降低。像 ADI 这样成熟可靠的元器件供应商，能为各类传感器与执行器提供 ROS 2 驱动，是项目推进中很有价值的合作伙伴。
