在进行机器人仿真时，经常需要根据实际硬件更换机器人的三维模型与描述文件。本文将详细介绍在基于Gazebo和MoveIt2的仿真环境中，如何替换不同机器人的STL模型文件与URDF描述文件。
一、准备模型文件（STL）
首先，需要准备好新机器人的三维模型文件。通常，这些文件为STL格式，并按机器人关节（links）分开存储。
操作步骤：
- 在您的ROS2功能包（例如
rm_description）中，找到存放网格模型的 meshes 目录。
- 在该目录下，为新的机器人模型创建一个单独的文件夹（例如
rm_65_arm），以便与旧模型（如 rm_63_arm）区分管理。
- 将新机器人的所有STL文件（如
base_link.STL, link1.STL 等）放入新建的文件夹中。
关键提示：
- 注意路径与命名：确保后续在URDF文件中引用的路径和文件名与此处完全一致，包括大小写。
- 组织结构：清晰的目录结构有利于管理多个机器人模型。下图为一种参考的文件组织结构。

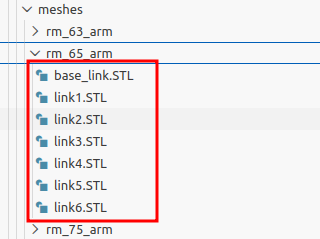

meshes目录下的模型文件结构示例。
二、修改URDF描述文件
机器人模型的视觉、碰撞属性以及关节关系都在URDF（Unified Robot Description Format）文件中定义。我们需要修改此文件以指向新的STL模型。
操作步骤：
- 找到功能包中的URDF文件（通常位于
urdf 或 robots 目录下）。
- 在文本编辑器中打开URDF文件，定位到各个
<link> 的 <visual> 和 <collision> 标签下的 <mesh> 元素。
- 将
filename 属性中的路径，修改为指向您刚刚放置的新STL文件。
例如，原引用可能为：
<mesh filename="package://rm_description/meshes/rm_63_arm/link1.STL"/>
需将其更新为：
<mesh filename="package://rm_description/meshes/rm_65_arm/link1.STL"/>
- 除了模型路径，还需根据新机器人的实际参数，检查并更新关节限位（
<limit>）、坐标系变换（<origin>）等参数。

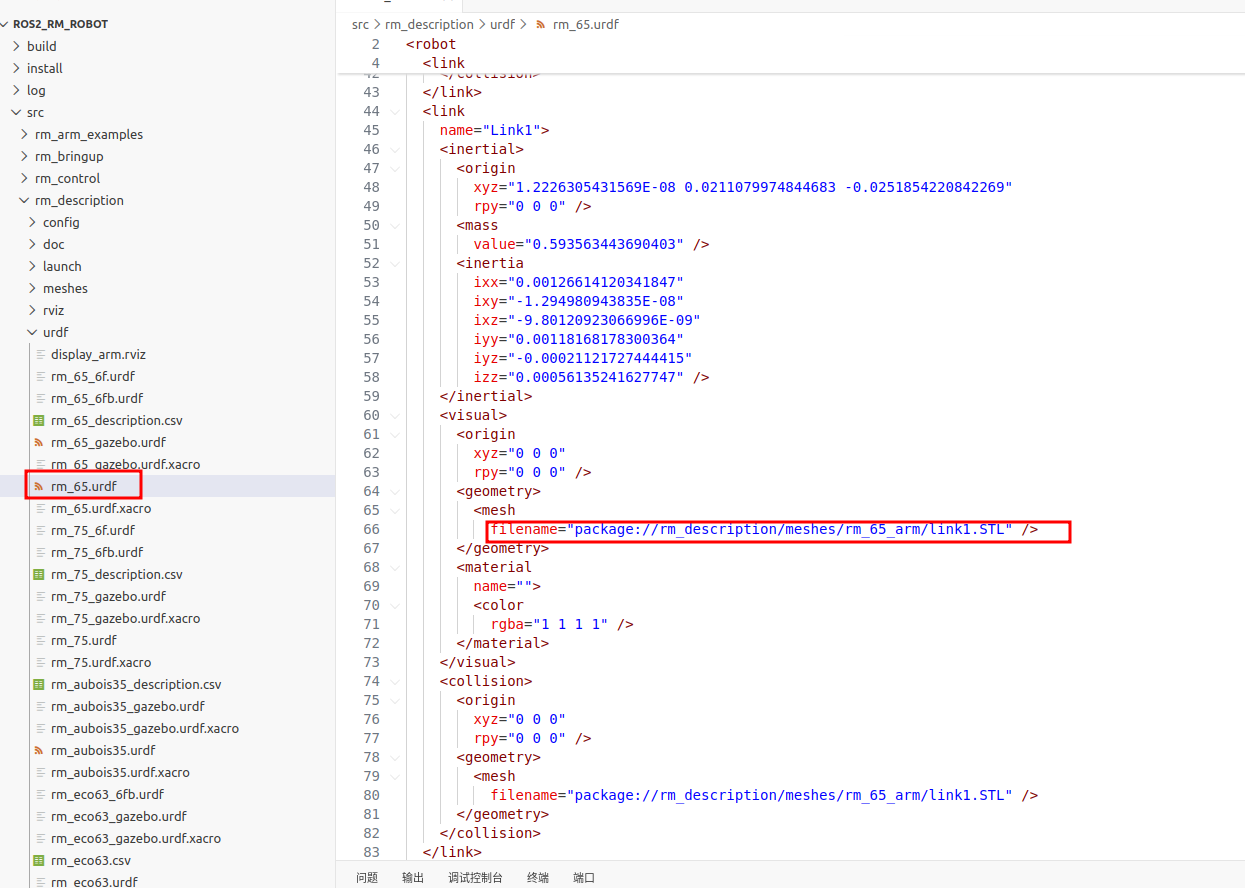

URDF文件中引用STL模型文件的代码片段，需修改filename路径。
三、进阶优化：使用Xacro宏
如果您的URDF文件较为复杂，或者希望在描述文件中加入变量、计算和条件判断等逻辑，强烈建议将 .urdf 文件转换为 .urdf.xacro 文件。
Xacro的优势：
- 可复用性：可以定义宏（
<xacro:macro>）来避免重复代码，例如定义通用的连杆或关节属性。
- 参数化：可以使用变量和算术运算，方便进行参数调整和配置管理。
- 模块化：可以通过
<xacro:include> 包含其他xacro文件，使模型描述更加清晰。
操作步骤：
- 将原
robot.urdf 文件重命名为 robot.urdf.xacro。
- 在文件顶部添加xacro的命名空间声明：
<robot xmlns:xacro="http://www.ros.org/wiki/xacro" name="your_robot">。
- 随后，您就可以在文件中使用
<xacro:property> 定义属性，用 <xacro:macro> 定义宏，从而极大地提升URDF文件的维护性和可读性。对于复杂的机器人建模，这种模块化思想与Python等编程语言中的函数和类设计有异曲同工之妙。
完成上述步骤后，您就成功替换了仿真环境中的机器人模型。这为后续在Gazebo中进行物理仿真，以及在MoveIt2中规划和验证运动轨迹打下了基础。掌握模型替换是深入人工智能与机器人仿真领域的关键一步。 |
