在 4G 时代做终端射频测试,第一件事永远是拧线缆:UE 的射频口经射频线连到综测仪,信号在电缆里跑,干净、可控、可重复。这套「传导测试」(Conductive Testing)的流程老师们闭着眼都能画出来。可到了 5G NR,这个动作突然做不了了——不是你不想拧,是很多终端根本没有可以拧的射频口:天线阵列焊死在整机里,毫米波信号也出不来一根电缆。
于是所有 NR 测试用例展开之前,必须先回答一个更基本的问题:被测终端到底怎么连上测试仪表? 原文这页很短,但它抓住的是整个 5G 射频测试的地基问题。答案是一个词——OTA(Over The Air,空口直接辐射式连接),而「怎么 OTA」则展开成 Intel 在 3GPP RAN4 提案 R4-165050 里的三种暗室方案。这页文字信息密度极高,本篇带你把它彻底展开。
本篇导航:① 线缆为什么失效 → ② 三种暗室 → ③ 测试项分家 → ④ 一次测量会话的完整分工 → ⑤ 从提案到实验室
01 线缆为什么失效:三个射频环境剧变
原文开篇就把 NR 与 LTE 在射频环境上的差异压缩成三条:载频极高(最常见的情况是略低于 30 GHz 的毫米波频段)、大规模 MIMO 成为常态工作模式(天线数量暴涨)、必须考虑波束赋形(Beamforming)。
这三条如何联手「杀死」线缆?我们逐条推一遍。第一,毫米波频段的路径损耗天然巨大,信号一旦离开天线就衰减得飞快,传导测试需要的转接结构在毫米波频段的插损与失配已经不可忽略;第二,天线数量从 LTE 时代的几根暴增到几十上百个振子,你根本没法给每个振子引出一根射频口——终端制造商也不会同意把密封整机拆出几十个接头;第三,波束赋形意味着信号的方向性成了被测特性本身,线缆连接恰恰把「方向」这个维度整个抹掉了——一根线里没有波束可言。
由此得出原文的核心结论:传导测试在大多数 NR 测试项上不再可接受,主流测试必须转向 OTA。紧接着两个自然的问题冒出来:所有测试项用同一种 OTA 配置,还是按测试项区分?OTA 配置有哪些候选方案?这两个问题正是后文的全部内容。
02 三种暗室:同一副骨架,三种性格
3GPP 对 OTA 配置的官方答案本应由规范给出,原文选择介绍 Intel 在 R4-165050(RAN4 第 80 次会议,「Testability considerations for NR」)中提出的三种方案,因为它们描述得足够清楚。
先看三种方案的共同骨架——这是理解它们的基础。每套系统都有一个放在暗室外的系统测试与控制设备(System Test and Control Equipment),有三条链路穿墙进入暗室:第一条把测量天线收到的被测信号送出去;第二条连着一根独立的通信天线,负责把 UE 维持在小区上(保持注册与连接);第三条是控制链路,驱动 DUT 脚下的定位转台。三种方案之间变化的,只有三样东西:暗室的等级、测量天线的形态、转台的轴数。
| 方案 |
暗室 |
测量天线 |
定位系统 |
对接的测试项 |
| OTA 线缆替代 |
半电波暗室(Semi-anechoic) |
单喇叭天线,装在墙面 |
单轴转台 |
发射功率类、RRM、部分波束管理 |
| OTA TRP/TRS |
全电波暗室(Anechoic) |
双极化天线,装在拱形架上 |
双轴转台 |
杂散辐射、UE 接收灵敏度 |
| OTA 空间建模 |
多探头暗室(Multi-probe) |
双极化探头,环形排布 |
单轴转台 |
波束管理场景类、多流 MIMO 性能 |
三个设计选择都各有道理。线缆替代方案用最简单的硬件——一面墙、一个喇叭、一根转轴,因为它只干一件事:取代原来射频线缆的角色,一次从一个方向测。
TRP/TRS 方案的硬件最重:TRP(总辐射功率)与 TRS(总接收灵敏度)是对整个球面的积分,必须在两个极化上采样所有方向——拱形架加双轴转台就是为了够遍球面上的每个点;同时它换成了全电波暗室,因为这类测量在极低电平、宽频率范围下进行,任何一次反射路径都会污染结果。
空间建模方案则反其道而行:环形排布的多个探头不是轮流发射,而是同时辐射,让 DUT 看到的不是一个方向来的平面波,而是一段有角度展宽的功率角谱——这是在暗室里「伪造」出一个带空间结构的信道。
还有一个容易被忽略的细节:三种方案里,通信天线都与测量天线分离。这个分离很关键——仪表用一根天线维持呼叫、用另一根天线做测量,连接本身就不会混进测量结果里。打个比方:这就像体检时抽血和量血压分开做,测什么就是什么,互不掺水。
03 测试项分家:按「测量需要什么」对号入座

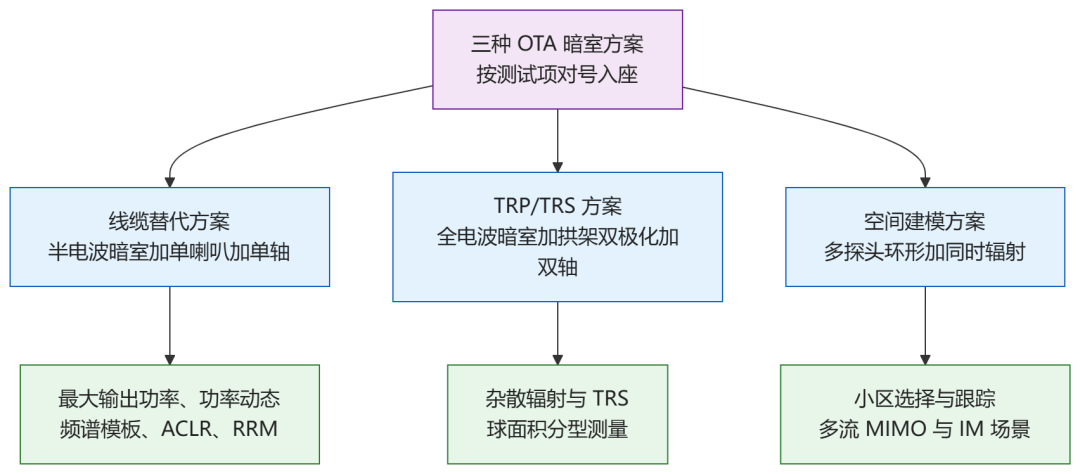

三种方案不是让你凭喜好挑,每种方案买的是一种不同的测量能力,也各付不同的暗室与转台成本。所以正确的问题从来不是「哪种方案最好」,而是「某个测试项到底需要哪种能力」。原文按图逐一分配,我们把它整理清楚。
线缆替代方案领走了大部分发射类测试项:最大输出功率、功率动态、频谱发射模板、ACLR——这些量的共同点是一次从一个方向测就够了,单喇叭加单轴转台的配置正好匹配。它还领走 UE RRM(无线资源管理)测试,以及「解调性能」名目下的 UE 波束管理(含潜在的波束测量与上报场景)。
TRP/TRS 方案只领两个测试项,但每个都必须「全知全能」:UE 发射的杂散辐射可能朝任意方向泄漏,只测一个角度必然漏掉;UE 接收灵敏度在 OTA 里升级为 TRS——整个球面上求和的灵敏度。这两个「球面积分型」的测试项,解释了为什么这一案的转台是双轴的、暗室是全电波的。
空间建模方案领走的是「场景级」测试项:带潜在小区选择与跟踪场景的 UE 波束管理,以及带潜在多流 MIMO 与潜在 IM 场景的 UE 波束赋形性能。这些场景没有一个是单探头能造出来的:小区选择至少需要两个以上方向可供比较取舍,多流 MIMO 需要几条路径同时到达。暗室在这里扮演的角色不是「屏蔽罩」,而是「信道仿真器的物理替身」。
最妙的一处辨析是:波束管理出现在两个方案里——这不是重复。线缆替代方案里它以「解调性能」的身份被考核,考察的是波束测量与上报本身;空间建模方案里它则与小区选择、跟踪场景配对,考察的是真实空间环境下的行为。同一个特性,按测量需要重现什么来拆分,而不是按特性名字来分家。

04 一次测量会话的完整分工

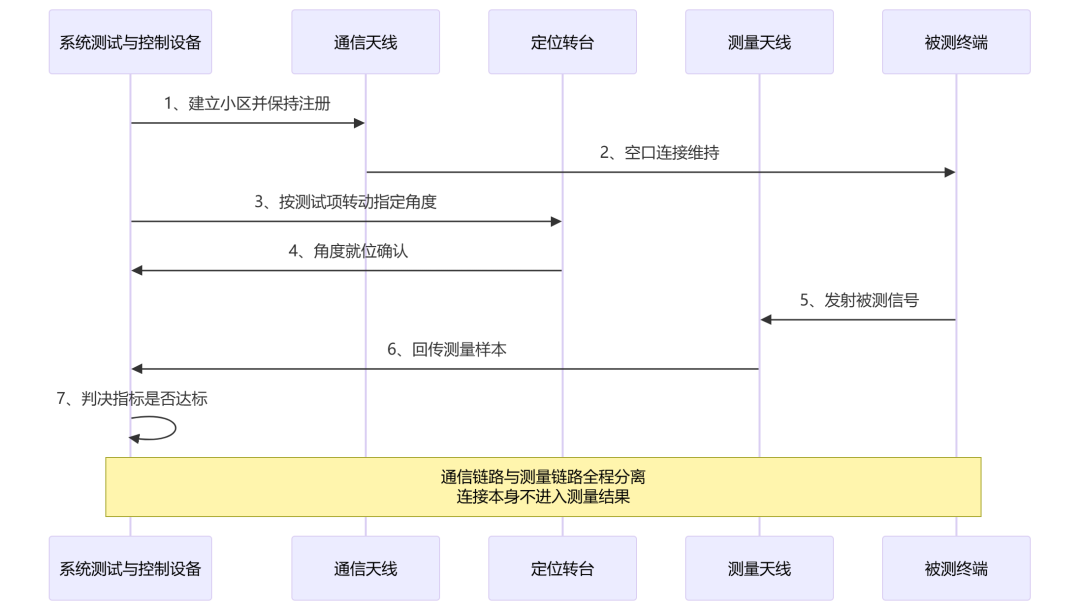

把三种方案的骨架串起来,跟着一次典型的 OTA 测量会话走一遍,你能看清每条链路、每个部件在干什么。我们用一张时序图来呈现控制设备、暗室内的测量与通信天线、转台和 DUT 之间的协作。

这张图里藏着工程排障的两个抓手。第一,任何 OTA 测量结果异常,先查三条穿墙链路——测量链路、通信链路、控制链路,任何一条不稳都会让整个暗室白跑;通信链路断了 UE 会掉出小区,控制链路断了转台角度就不可信。第二,看一个实验室能不能承接某类测试,先数它的暗室和转台:只有线缆替代方案的实验室,接不了 TRP/TRS 和空间建模场景的活——这不是设备档次的差别,是测量能力类别的差别。
05 从提案到实验室:这条路的现实分量
原文的收尾只有一句话,却值得每个测试计划制定者抄下来:这个提案不是一个 OTA 方法,而是三个,按测试项选择;一个想覆盖全部测试的实验室,必须为不止一间暗室做预算。
这句话翻译成管理语言就是:5G 时代的射频实验室是重资产决策。4G 时代一间屏蔽室、一台综测仪、一把射频线就能开张的日子结束了。三种方案对应三套硬件体系——半电波暗室加单轴、全电波暗室加拱形架加双轴、多探头环形阵列——成本一个比一个高,缺一个就有一块测试项做不了。
测试经理做产能规划时,真正该问的问题是:我的产品组合里,球面积分型测试项和场景型测试项各占多少? 如果产品主打 Sub-6G 发射指标认证,一间线缆替代暗室就能覆盖大头;如果要做毫米波终端的整机性能与多流场景验证,多探头暗室的投入就躲不掉。
回看 2026 年的今天,R4-165050 提出的这套三分法早已成为产业事实:CTA、GCF、PTCRB 等认证体系里的 OTA 测试项,基本就沿着「线缆替代、TRP/TRS、空间建模」的边界各归其位。提案的价值不在提出时被采纳了多少,而在多年后你发现整个行业都活在它的框架里。下一次走进 5G 射频实验室,不妨先看看有几间暗室、几个转轴、几个探头环——那就是这个实验室能力边界的物理刻度。
本篇核心要点
- NR 射频环境三大剧变:毫米波载频、大规模 MIMO 天线阵列、波束赋形——联手宣判线缆连接退场
- 结论:大多数 NR 测试必须转 OTA,测试用例设计前先定连接方法
- 三种方案共享骨架:暗室外控制设备 + 测量/通信/控制三条穿墙链路
- 线缆替代:半电波暗室、单喇叭、单轴——发射功率类、RRM、波束管理考核
- TRP/TRS:全电波暗室、双极化拱架、双轴——杂散辐射与接收灵敏度,球面积分型测量
本篇核心要点(续)
- 空间建模:多探头同时辐射,制造角度功率谱——小区选择、跟踪、多流 MIMO 场景的地盘
- 通信天线与测量天线全程分离,连接本身不进入测量结果
- 波束管理横跨两个方案不是重复——按测量要重现什么拆分,不按特性名字分家
- 实验室预算的含义:想全覆盖就要不止一间暗室
