摄像头激增下的视觉系统瓶颈：独立ISP架构如何解决SoC延迟与带宽争抢

基于视觉的感知技术已经渗透到汽车安全、机器人、甚至电动飞机等各类系统。无论场景如何变化，核心难点始终一致：采集多路摄像头的原始图像数据，以极低延迟送入 AI 推理链路，识别环境中的物体或细节并快速响应。同时还得把功耗和成本控制在可接受范围内。

图像信号处理传统上由系统主片上系统（SoC）内部完成。但摄像头数量持续增加、AI 算力负载不断加重，这套架构正逐渐触达性能上限。选一颗更强的 SoC 或许能暂时缓解，但成本高昂，而且共享内存带来的底层瓶颈依然存在。

更具扩展性的思路，是把图像处理任务剥离出去，交给一个或多个独立图像信号处理器（ISP）。SoC 由此得以专注核心工作：感知、传感器融合与决策。独立 ISP 可以在内置静态随机存储器（SRAM）中缓存并处理图像数据，图像流水线不再占用域控制器的共享动态随机存储器（DRAM）。这种架构调整，能在汽车、机器人、无人机视觉系统中同时提升处理速度与可靠性。

多摄像头视觉系统面临的挑战

所有依赖多路摄像头数据流实现感知的系统，都会遇到同一个底层限制：中央处理器要包揽全部工作——接收原始像素数据、运行 ISP 流水线，还要执行 AI 推理。更麻烦的是，其他业务还会同时争抢有限的 DRAM 带宽与算力余量。不管是机器人还是无人机，只要摄像头继续增加，这个矛盾就会演变成设计瓶颈。

多摄像头智能视觉系统面临架构难题是共通的，但延迟、可扩展性与系统卸载的权重会随应用场景变化。在安全要求严苛的汽车高级驾驶辅助系统（ADAS）中，端到端低延迟直接影响制动距离，与法规合规强相关。仓储与配送机器人虽然运行速度通常更低，但延迟和抖动会决定实时响应能力。无人机则需要兼顾低延迟与高效算力卸载，在严苛的体积、重量与功耗（SWaP）约束下，实现灵敏飞控与高清第一视角视频输出。

这类系统一般依靠多传感器套件来安全可靠地感知环境。对开发 AI 应用的设计工程师来说，摄像头与其他图像传感器依然是最主流选择，尤其在需要传感器融合实现三维空间感知的场景中。

现代 ADAS 功能包括紧急制动、车道偏离预警、自适应巡航、盲区检测与 360 度全景环视，每一项都对传感器与信号处理提出不同要求，涉及延迟、最小探测距离与处理器吞吐量。当前搭载 ADAS 的车辆一般配备 6 至 8 颗视觉摄像头。随着自动驾驶持续升级，这个数字预计还会大幅增长。

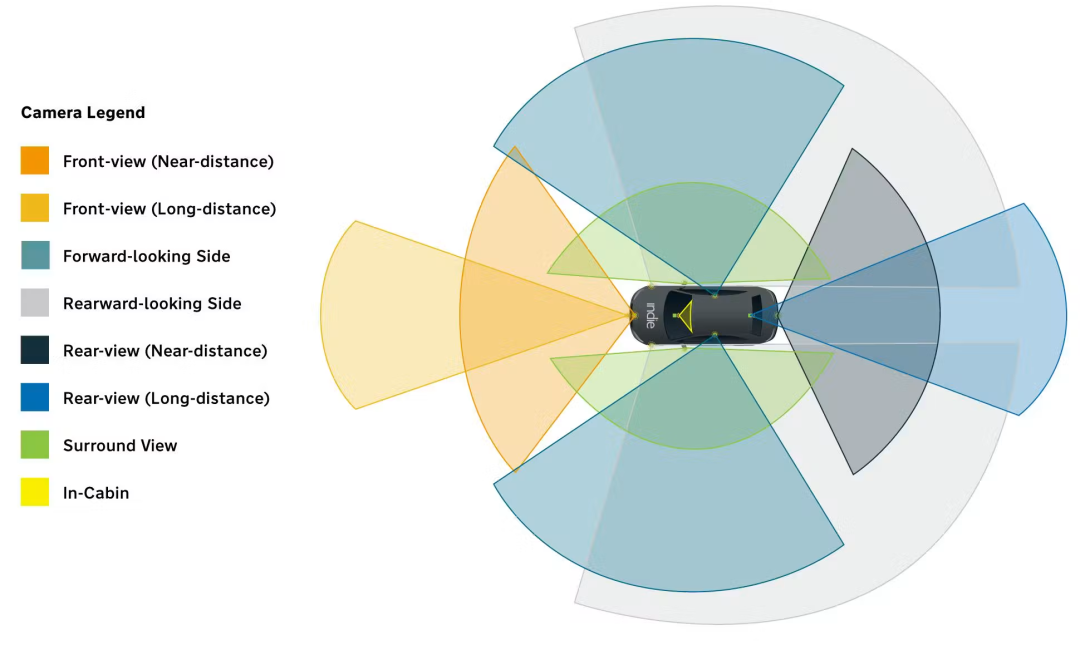

图1：典型车载摄像头配置

除 ADAS 之外，车厢内还不断冒出新的应用场景，例如车机手势识别、驾驶员与乘员监测、人脸认证，这些同样会在同一个电子控制单元（ECU）上叠加更多图像处理负担。

仓库自主移动机器人（AMR）与工厂人形机器人需要持续、低延迟、低抖动的视觉反馈，用于同步定位与地图构建（SLAM）、路径规划、障碍物预判和机械臂操作。与车载场景不同的是，机器人领域的扩容压力往往不只来自摄像头数量，还取决于系统整体响应速度，以及在固定硬件平台上新增软件功能的迭代节奏。

在城市间高速穿梭的自主无人机，则需要快速精准的目标检测与环境感知。无论远程操控还是全自主机型，图像与视频反馈都是密集动态环境下安全导航的关键。亚毫秒级图像处理可以缩短决策时延，直接提升飞行安全性。

仅依靠 SoC 的架构难以持续扩容

对于开发多摄像头视觉系统的工程团队而言，单纯依靠 SoC 内置图像处理方案，已经很难满足算力与延迟要求。多路视频流之间的同步问题，进一步放大了这一挑战。

当 SoC 内所有计算单元共用同一片 DRAM 时，摄像头负载提升会引发资源争抢。这既影响图像处理本身，也会干扰并行运行的其他任务，包括 SoC 本应支撑的 AI 推理流水线。DRAM 访问本身具有不确定性，访问延迟会随请求抢占情况变化，由此带来的时序抖动会传导至整个感知链路。

一种办法是选用资源更充足的高性能 SoC。但成本高，而且并不能从根源解决资源共享问题。实际开发中，很多原始设备厂商（OEM）要么过度高配 SoC，要么在系统边缘增加本地复杂电路。

另一种思路是把图像处理任务从域控制器 SoC 剥离，交给独立 ISP 芯片完成。ISP 可以单独部署，也可以集成在传感器集线器中。这种分离设计的好处很明显：SoC 的 DRAM 带宽可以留给推理任务；多摄像头同步由专用逻辑负责，不再占用共享 CPU 资源；ISP 流水线能够独立调优，不受 SoC 芯片迭代路线约束。

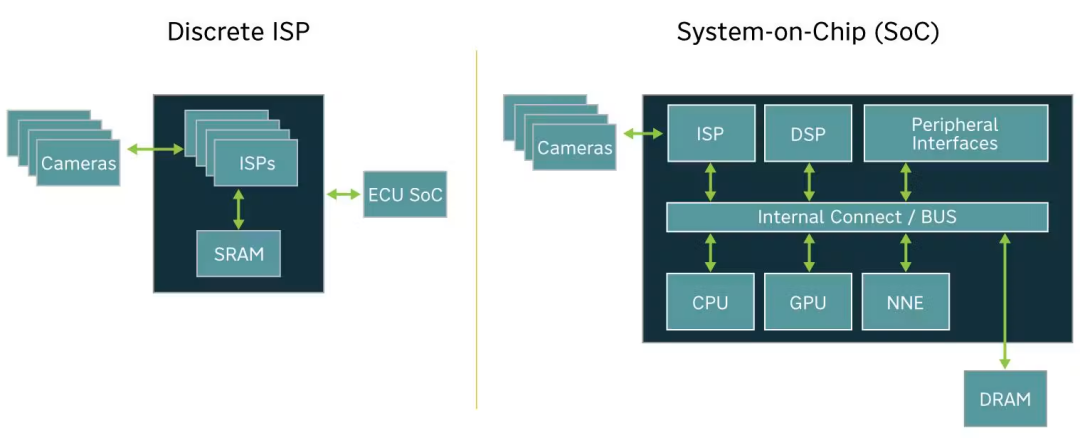

图2：独立 ISP 架构与 SoC 集成架构对比

独立 ISP 的可扩展性更强。工程团队可以增加摄像头数量，同时复用统一硬件平台，有助于更好地控制物料清单（BOM）成本与架构复杂度。当然，这样的系统架构需要工程设计团队仔细权衡。

独立 ISP 还是 SoC 内置 ISP：如何选型

选择独立 ISP 还是 SoC 内置 ISP，本质上是一系列工程取舍。虽然不同应用的优先级不一样，但独立 ISP 更适合那些需要持续增加摄像头数量、维持稳定可预测延迟，或是希望基于一套硬件平台衍生多款产品的场景。

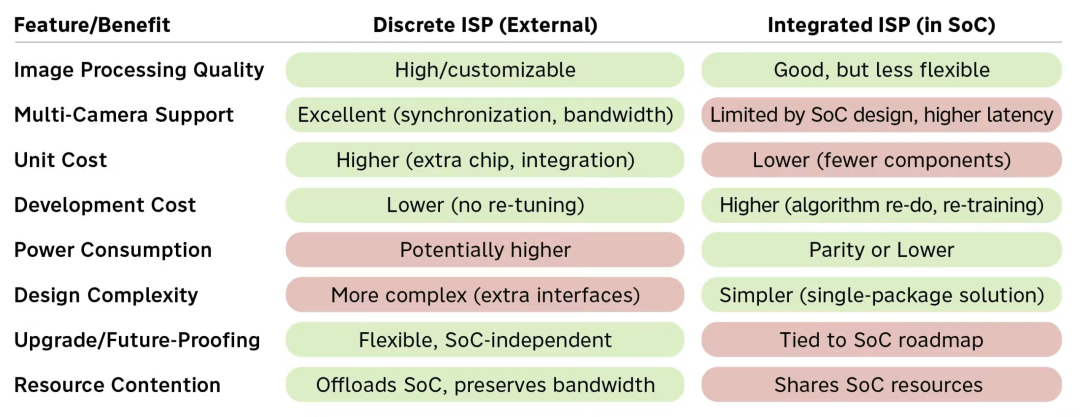

图3：独立 ISP 与 SoC 集成架构的取舍对比

在安全关键系统中，延迟是选型最核心的考量指标。下面的图例从系统层面展示两种架构差异。

图4 所示的纯 SoC 架构中，内置 ISP 通常一次只能处理一路摄像头画面，AI/ML 引擎必须等待全部帧处理完成后，才能启动推理。ISP 读写 DRAM 还会带来额外延迟，可能增加 2 至 4 次读写周期。在一套典型多摄像头系统中，端到端决策延迟可达 93~153 毫秒。

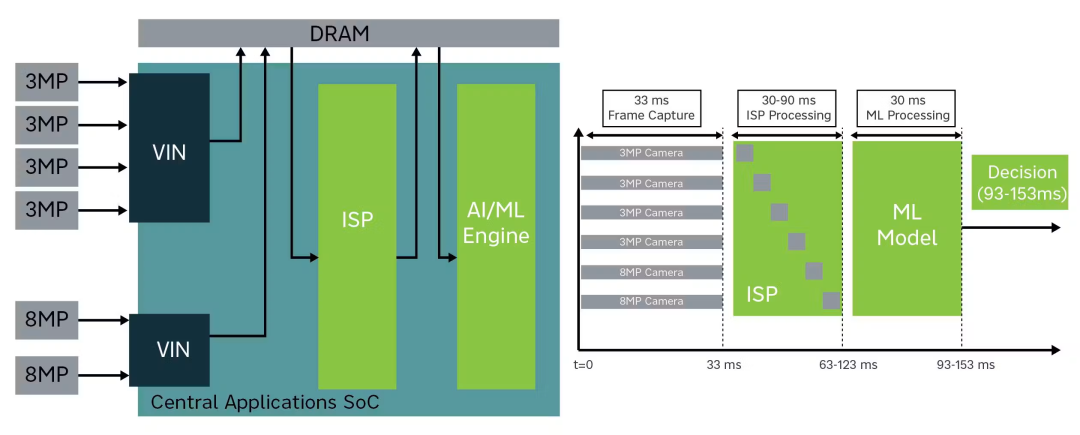

图4：SoC 负责图像处理时的系统延迟

独立 ISP 则依托本地 SRAM 逐行处理图像，而非从共享 DRAM 逐帧读取（图5）。此时 AI/ML 引擎可以同时获取所有摄像头数据，ISP 阶段完全不占用域控制器的 DRAM 带宽。端到端延迟可降至约 64 毫秒。最坏情况下，两种架构的延迟差距最高可达 90 毫秒。

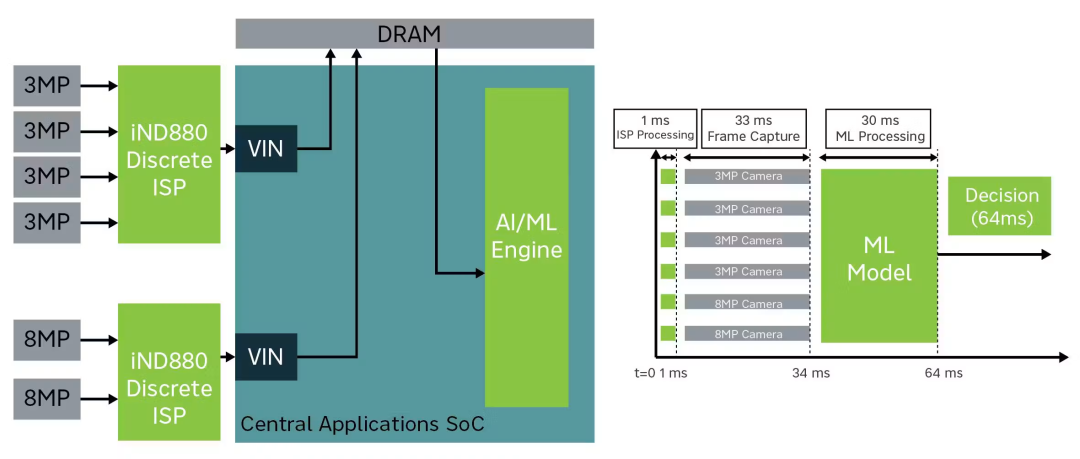

图5：采用独立 ISP+SoC 方案的系统延迟

延迟对安全关键系统带来的实际影响

这类延迟差异究竟意味着什么？不妨换算成不同场景下的物理距离：

汽车：车辆以 64 公里/小时行驶时，30 毫秒内会前进约 0.5 米；112 公里/小时的速度下，30 毫秒可前进约 0.9 米。两种架构最坏情况存在约 90 毫秒延迟差，车速 112 公里/小时时，车辆会多前进 2.8 米。这段距离直接决定紧急制动系统能否及时响应。在 ADAS 场景中，独立 ISP 架构带来的低且稳定的延迟，是制动、转向、驾驶员告警等实时安全功能的关键。

机器人：机器人以 10 帧/秒运行时，理论上每 100 毫秒采集一次环境画面。如果 ISP 额外引入 50~100 毫秒延迟，算法开始运算前，视觉数据已经滞后整整一个控制周期。机器人移动速度 1.5 米/秒时，每个周期会产生 8~15 厘米的未感知位移，障碍物或人员有可能在未被检测到的情况下进入行进路线。实际应用中，图像链路前端产生的延迟会在感知与融合环节持续累积。这意味着，即便感知算法速度很快，超低延迟 ISP 设计对保障实时响应与安全依然至关重要。

无人机：无人机在非结构化三维空间高速飞行，拥有六个运动自由度，视觉延迟往往是性能瓶颈。飞行速度 100 公里/小时时，ISP 带来 30~40 毫秒延迟，意味着在自主控制系统或飞手做出响应前，无人机已经盲飞了近一米。这会压缩自主避障的反应窗口，降低第一视角飞行的环境感知能力。降低 ISP 延迟，无需提升帧率、增加算力或依赖算法补偿，就能直接缩短反应距离、提升控制稳定性。

可扩展方案：搭载独立 ISP 的传感器集线器

将图像信号处理从域控制器 SoC 迁移至搭载一颗或多颗 ISP 的传感器集线器，可以提升设计灵活性，支持更多摄像头，并把高带宽 ISP 负载从资源本就紧张的 SoC 中剥离。

图5 中的 ADAS 传感器集线器可接入 6 路摄像头，合并成两路数据流输出给 SoC。该方案基于 iND880 ISP 芯片搭建，适用于各类多摄像头车载、工业自动化与无人机场景。相比在 SoC 内部处理，传感器集线器子系统能实现更好的多摄像头同步与带宽利用。

SoC 从像素级图像处理任务中解放出来后，可以把资源投入到真正产生业务价值的任务：AI 推理、传感器融合、路径规划与决策。关键的一点是，图像处理放在独立 ISP 子系统后，ISP 流水线的画质与参数调优不再受 SoC 动态负载影响，能为下游车载域控制器内的 AI 算法输出质量更高、更稳定的数据。

ISP 任务卸载同样适用于自主机器人。SoC 专注路径规划与障碍物预判，ISP 子系统完成全部图像预处理。对于自主移动机器人而言，延迟、时序抖动与传感器同步是首要设计约束。传感器时序的微小偏差就会破坏感知质量、传感器融合效果与闭环控制。低抖动视觉流水线能够简化惯性测量单元（IMU）、里程计和其他传感器的同步工作，减少对高算力软件补偿的需求。

这种确定性来自无 DRAM 访问的 ISP 架构。不存在 DRAM 访问争抢，图像输出时序可预测、有边界。在此基础上，算力卸载成为核心能力：OEM 在固定功耗与算力预算下持续迭代、新增导航、目标检测、避障、远程呈现等软件功能时，独立 ISP 可以接入更多摄像头，无需昂贵的 SoC 升级，也不会拉高端到端延迟。这种高并发环境下的资源调度，恰恰是独立 ISP 架构的强项。

这套可扩展性优势，让车载 OEM 可以在多款车型上复用传感器集线器，机器人厂商同样能基于一套硬件平台打造多个产品梯队。

无人机场景下，低延迟视觉保障快速避障、飞控响应与第一视角画面输出。在空间、重量、功耗限制严苛且 CPU/GPU 算力余量有限的条件下，ISP 卸载价值尤为突出。可扩展支持双目与多方向摄像头，厂商只需对飞控计算平台做少量改动，就能实现更强的环境感知能力或更高自主等级。

ISP 如何应对摄像头数量持续增长

汽车、机器人、无人机平台搭载越来越多摄像头，不是未来趋势，而是当下现实。AI 持续抢占更多内存与算力资源，同时设备嵌入更多摄像头，传统中央 SoC 已经不再是图像处理的默认选择。资源共享瓶颈已成为设计约束，在全自主车辆、自动化产线与人形机器人时代，问题只会愈发突出。

将视觉处理剥离出来，交由独立 ISP，或是基于多颗 ISP 搭建传感器集线器，可以同时解决三大核心设计约束：将 ISP 处理任务移出 SoC，降低端到端决策延迟；释放 DRAM 带宽与算力资源，留给 AI 任务；提供一套可扩展、独立于 SoC 的平台，方便 OEM 在多款产品中复用。

与其不断高配 SoC 来承载新增摄像头、付出高昂成本，独立 ISP 方案提供了更可行、更灵活且面向未来的架构选择。
