1. 后端流程总览 🚀
后端设计通常从 RTL 代码 开始，到 GDSII 版图 结束。它把行为级描述转成可制造、可签核的物理版图。
值得注意的是，这个流程并不是单向的。后端一旦发现问题，经常要回退到布局、CTS，甚至回到前端修改 RTL。

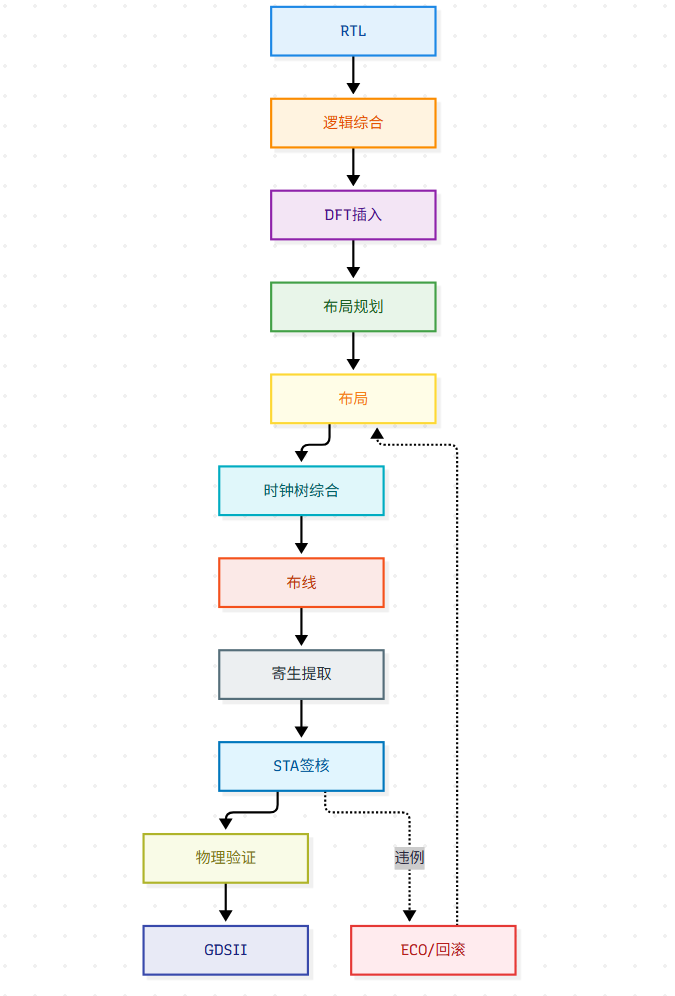

流程解读：
- 从 RTL 出发，依次经过逻辑综合、DFT 插入、布局规划、布局、时钟树综合、布线、寄生提取、STA 签核、物理验证，最终输出 GDSII。
- 如果 STA 发现违例，会走 ECO 或回滚路径，可能回到布局阶段重新迭代。
- 各阶段用不同颜色区分，便于识别流程节点类型。
下面再从数据流的角度看一遍。

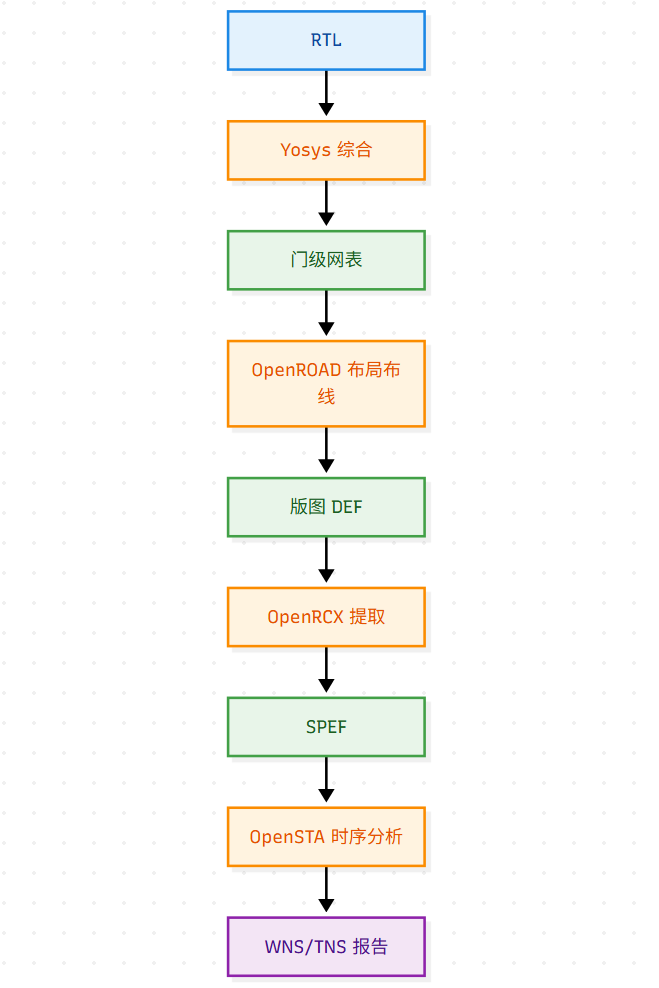

数据流解读：
- 输入是 RTL 代码，经 Yosys 综合后得到门级网表。
- 门级网表送入 OpenROAD 做布局布线，产出 DEF 版图。
- 版图经 OpenRCX 提取寄生参数，得到 SPEF 文件。
- SPEF 交给 OpenSTA 做时序分析，最终输出 WNS/TNS 报告。
2. 各阶段展开与例子 🔍
2.1 逻辑综合
输入：RTL、Liberty 库、SDC 约束。
输出：门级网表。
综合会把 always、assign 这类行为级代码映射成标准单元。比如一个 8 位加法器：
assign sum = a + b + c;
综合后可能变成全加器链、进位链和缓冲器。如果时钟周期很紧，综合会优先选低 Vt、大驱动单元。
2.2 DFT 插入
输入：门级网表。
输出：带扫描链的网表。
DFT 负责插入扫描链、测试压缩逻辑，保证芯片可测试。例如把普通触发器替换成扫描触发器，串成移位链。
DFT 会影响时序和面积。扫描使能、扫描时钟需要单独约束。
2.3 布局规划
输入：网表、LEF、面积目标。
输出：floorplan、电源规划。
布局规划决定宏单元、IO 位置和电源网格。比如 SRAM、PLL、模拟 IP 先摆好，标准单元区留出。宏单元如果摆得太远，关键路径的线延迟会明显变大。
2.4 布局
输入：floorplan、网表。
输出：标准单元坐标。
布局给每个标准单元分配合法位置。现代布局器常用解析布局，把单元当作电荷，通过力平衡完成分布。例如让关键路径上的触发器、加法器相互靠近，减少线长。
2.5 时钟树综合
输入：布局后设计。
输出：时钟树、缓冲器。
CTS 插入时钟缓冲器，平衡时钟偏斜。比如一个时钟要驱动一万个触发器，直接相连会导致延迟大、偏斜大。CTS 会建立 H 树或平衡树，让时钟到达时间尽量接近。
2.6 布线
输入：CTS 后设计。
输出：金属线、过孔。
布线分为全局布线和详细布线：全局布线规划大致路径，详细布线确定每层几何形状。关键路径通常尽量走高层金属，因为电阻小，但过孔数量也会增加。

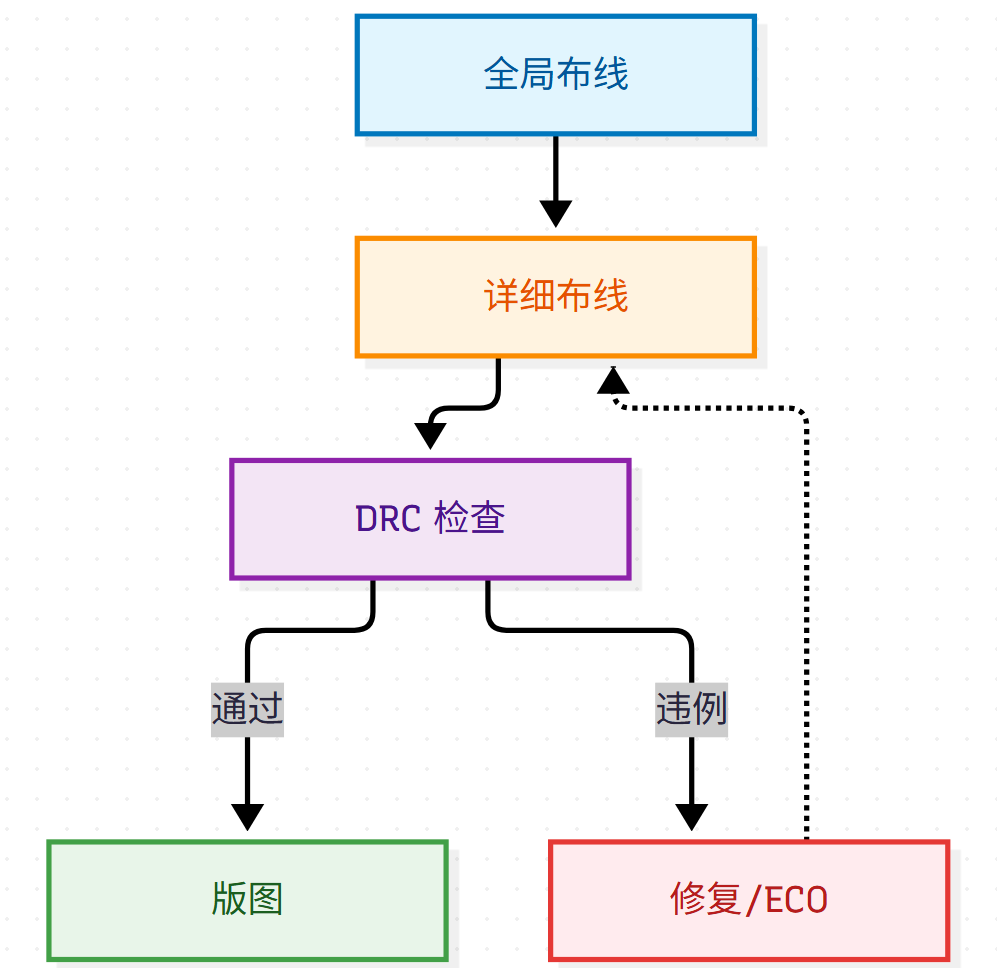

布线解读：
- 先做全局布线，再做详细布线。
- 详细布线后执行 DRC 检查。
- DRC 通过则输出最终版图。
- DRC 违例则进入修复或 ECO，再回到详细布线继续迭代。
2.7 寄生提取
输入：布线后版图。
输出：SPEF。
提取工具计算每根线的电阻、电容以及耦合电容。比如两条长线并行，耦合电容会让延迟变差。
没有 SPEF，STA 只能使用估算线延迟；有了 SPEF，STA 才具备签核级精度。
2.8 STA 签核
输入：网表、SPEF、Liberty、SDC。
输出：WNS、TNS、slack 报告。
STA 检查建立时间与保持时间。比如 WNS = −50 ps，说明最差路径还差 50 ps。

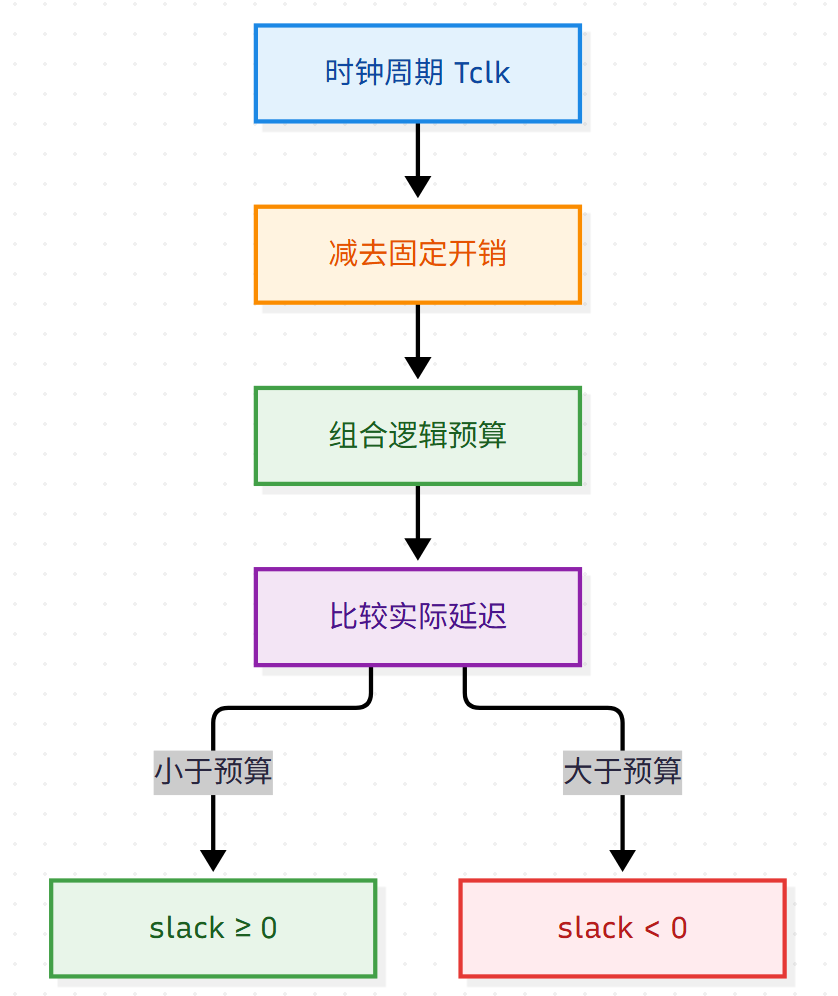

STA 解读：
- 从时钟周期出发，减去触发器、建立时间、偏斜、抖动等固定开销，得到组合逻辑预算。
- 将实际组合逻辑延迟与预算比较。
- 小于预算则 slack ≥ 0，时序满足。
- 大于预算则 slack < 0，出现时序违例。
2.9 物理验证
输入：GDS、网表。
输出：DRC、LVS、ERC、ANT 结果。
DRC 检查设计规则，LVS 检查版图与原理图是否一致。比如金属间距太小，DRC 会直接报错。
2.10 签核与 ECO
输入：所有验证结果。
输出：可流片 GDSII。
少量违例走 ECO，大量违例则回退布局甚至回前端。举个例子：STA 报 setup 违例，布线后线延迟增加，后端先尝试插 buffer、换低 Vt 单元；如果仍修不动，就需要反馈前端增加流水线级。
3. 后端优化什么 ⚖️
后端通常要在功能正确、时序、功耗、可靠性、可制造性等约束下，优化 PPA。
PPA = Performance、Power、Area。
三者经常相互冲突：
- 为了时序，可能要加大驱动、插 buffer，面积和功耗随之上升。
- 为了功耗，可能用高 Vt、降频，速度会变慢。
- 为了面积，可能减少 buffer，线延迟变长，时序变差。
- 为了修 Hold，又要插延迟单元，面积反而增大。

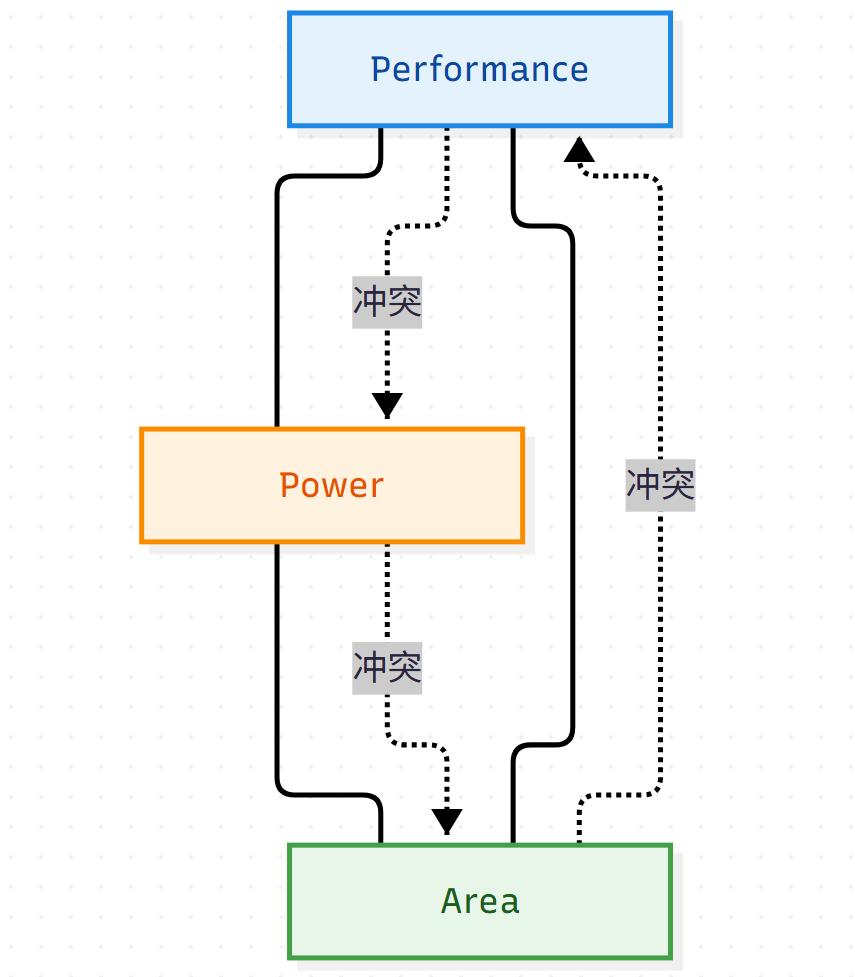

PPA 解读：
- Performance、Power、Area 三者两两之间存在冲突。
- 虚线表示冲突关系，实线表示三者被同时纳入考量。
- 优化其中一个目标，通常需要牺牲另外两个中的一个或两个。
| 目标 |
常见冲突 |
典型手段 |
| Performance |
功耗、面积 |
低 Vt、大驱动 |
| Power |
性能 |
高 Vt、降频 |
| Area |
性能、功耗 |
最小尺寸、少 buffer |
4. 形式化：约束多目标优化 📐
设设计变量为 (x)，包括布局、单元尺寸、Vt、缓冲器、时钟树、布线层等。
目标可以写成：
[
\minx \; F(x) = \begin{pmatrix} P(x) \ A(x) \ -F{\max}(x) \end{pmatrix}
]
其中：
- (P(x))：功耗
- (A(x))：面积
- (F_{\max}(x))：最高频率
- 负号表示希望频率越大越好
约束通常包括：
[
si(x) \ge 0,\quad DRC(x)=0,\quad LVS(x)=0,\quad IR(x) \le IR{\max},\quad EM(x) \le EM{\max},\quad P(x) \le P{\text{budget}},\quad A(x) \le A_{\text{budget}},\quad x \in \Omega
]
时序裕量可以写成：
[
si = T{clk} - T{cq} - T{comb,i} - T{setup} - T{skew} - T_{jitter}
]
这就是后端设计的形式化框架：带约束的多目标优化问题。

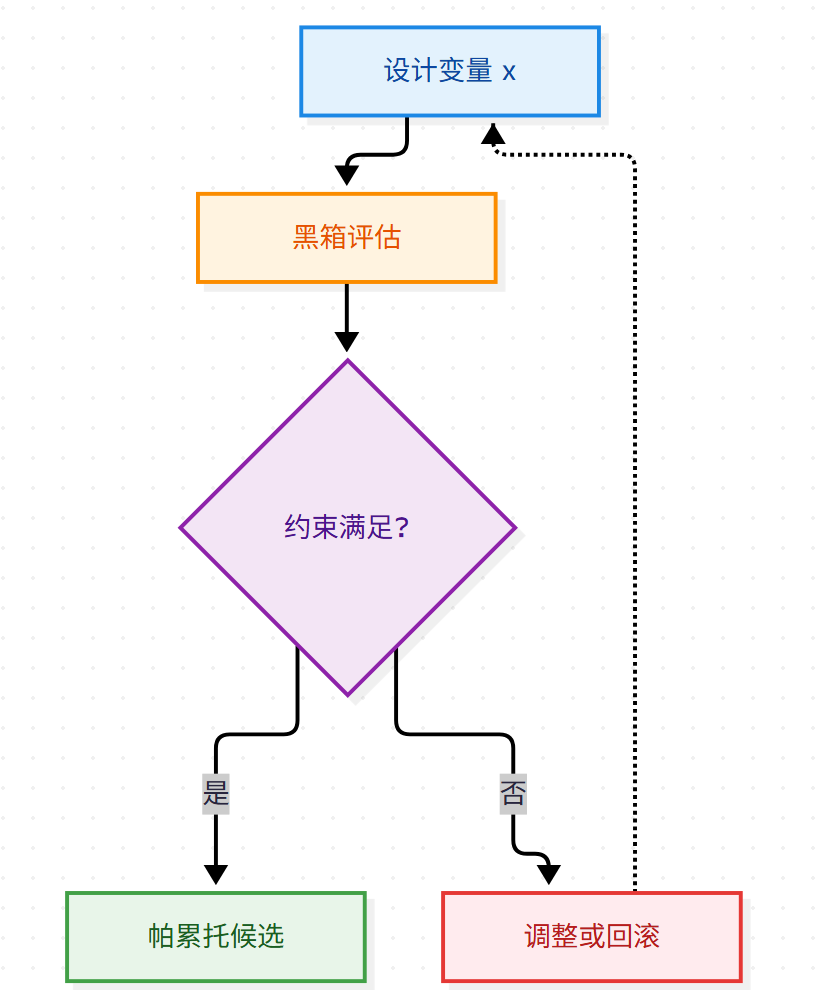

形式化决策流程解读：
- 从设计变量 (x) 出发，进入黑箱评估。
- 判断约束是否满足。
- 满足则成为帕累托候选。
- 不满足则调整或回滚，再回到设计变量重新迭代。
5. 公式展开解读 🔬
5.1 总目标函数
[
F(x) = \begin{pmatrix} P(x) \ A(x) \ -F_{\max}(x) \end{pmatrix}
]
这是一个多目标最小化问题。
- (x)：设计变量。
- (P(x))：功耗。
- (A(x))：面积。
- (F_{\max}(x))：最高频率。
- (-F_{\max}(x))：把“最大化频率”转成“最小化负频率”。
(F(x)) 不是标量，而是一个列向量。因此它通常没有唯一最优解，而是得到一组帕累托解。
5.2 设计变量 (x)
(x) 不是一个数，而是一个超高维向量。它包含：
- 每个标准单元的位置
- 每个单元的尺寸
- 每个单元的阈值电压 (V_t)
- 缓冲器数量与位置
- 时钟树结构
- 每条线的布线层
- 宏单元位置
- 电源网格参数
可以写成：
[
x = (x_1, x_2, \ldots, x_n)^T
]
其中 (n) 可达数百万到数十亿。
这个搜索空间通常是离散的、非凸的，存在大量局部最优，而且没有梯度，所以不能直接用梯度下降求解。
5.3 三个目标
功耗：
动态功耗：
[
P_{\text{dyn}} = \alpha CL V{dd}^2 f
]
- (\alpha)：翻转活动因子
- (C_L)：负载电容
- (V_{dd})：供电电压
- (f)：时钟频率
漏电功耗与阈值电压 (V_t) 强相关，通常随 (V_t) 降低呈指数上升。
面积：(A(x))
最高频率：(F_{\max}(x))
目标里写 (-F_{\max}(x))，是为了统一成最小化问题。
5.4 约束公式
逐条解释：
- (s_i(x) \ge 0)：第 (i) 条时序路径裕量非负。
- (DRC(x) = 0)：设计规则检查无违例。
- (LVS(x) = 0)：版图与原理图一致。
- (IR(x) \le IR_{\max})：电压降不超过限值。
- (EM(x) \le EM_{\max})：电迁移不超过限值。
- (P(x) \le P_{\text{budget}})：功耗不超过预算。
- (A(x) \le A_{\text{budget}})：面积不超过预算。
- (x \in \Omega)：满足物理和工艺限制。
DRC、LVS 通常不是连续函数，不能直接求导，只能作为过滤器或惩罚项处理。
5.5 时序裕量公式
[
si = T{clk} - T{cq} - T{comb,i} - T{setup} - T{skew} - T_{jitter}
]
逐项解释：
| 符号 |
含义 |
| (T_{clk}) |
时钟周期 |
| (T_{cq}) |
触发器 clock-to-Q 延迟 |
| (T_{comb,i}) |
第 (i) 条路径组合逻辑延迟 |
| (T_{setup}) |
捕获触发器建立时间 |
| (T_{skew}) |
时钟偏斜 |
| (T_{jitter}) |
时钟抖动 |
要求：
[
s_i \ge 0
]
等价于：
[
T{comb,i} \le T{clk} - T{cq} - T{setup} - T{skew} - T{jitter}
]
所以组合逻辑预算为：
[
T{\text{budget}} = T{clk} - T{cq} - T{setup} - T{skew} - T{jitter}
]
Hold 裕量通常写成：
[
Hi = T{cq} + T{comb,i} - T{hold} - T_{skew}
]
要求：
[
H_i \ge 0
]
6. 目标之间如何互相制约 ⚔️
6.1 设计变量 (x) 的两面性
(x) 包含很多参数，每个参数对不同目标的影响方向可能完全相反。
| 参数 |
对频率 |
对功耗 |
对面积 |
| 低 Vt |
变快 |
漏电增大 |
略增 |
| 高 Vt |
变慢 |
漏电减小 |
略减 |
| 大驱动单元 |
变快 |
动态功耗增大 |
面积增大 |
| 小驱动单元 |
变慢 |
动态功耗减小 |
面积减小 |
| 多 buffer |
线延迟改善 |
功耗增大 |
面积增大 |
| 少 buffer |
线延迟变差 |
功耗减小 |
面积减小 |
| 高层金属布线 |
电阻小，变快 |
差不多 |
资源占用 |
| 低层金属布线 |
电阻大，变慢 |
差不多 |
资源占用 |
| 宏单元放近 |
线延迟小 |
差不多 |
拥塞风险 |
| 宏单元放远 |
线延迟大 |
差不多 |
面积可能小 |
同一个参数，对三个目标的影响方向不同。这就是目标之间相互制约的根源。

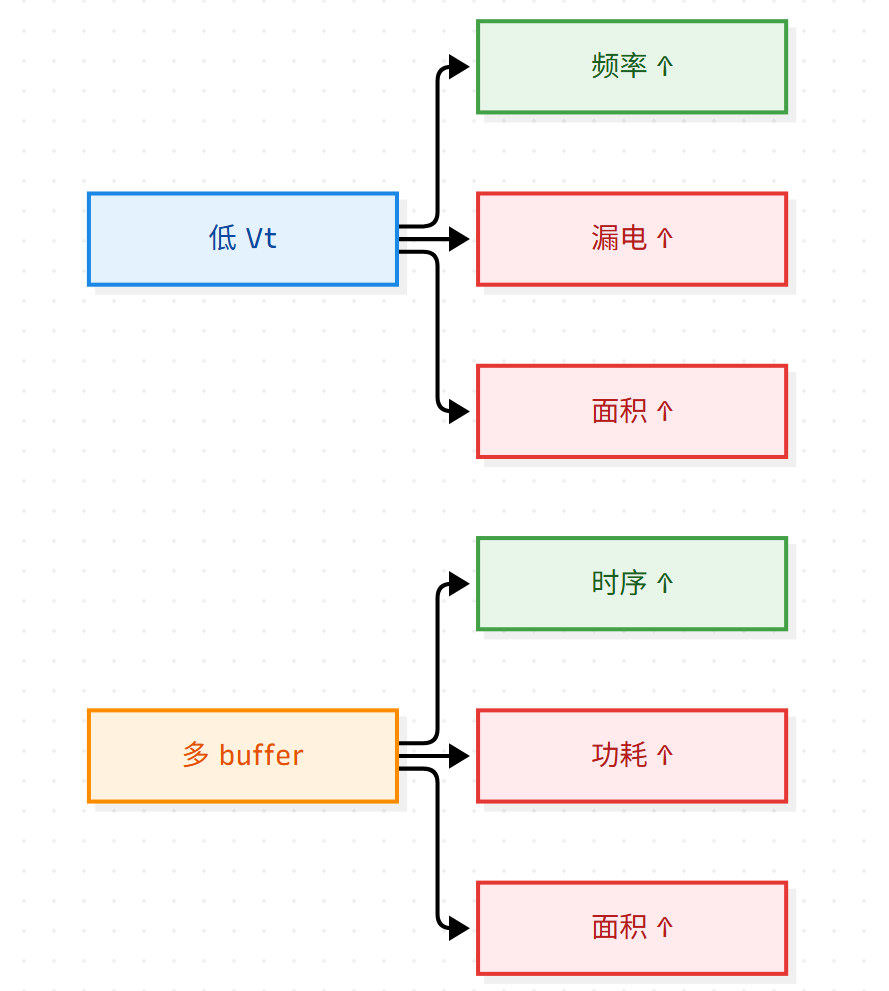

该图解读：
- 低 Vt 可以提升频率，但漏电和面积会增加。
- 多 buffer 可以改善时序，但功耗和面积会增加。
- 同一个参数往往同时带来正面和负面效果。
6.2 功耗与频率的制约
动态功耗：
[
P_{\text{dyn}} = \alpha CL V{dd}^2 f
]
频率越高，(P_{\text{dyn}}) 越大。漏电功耗方面，低 (Vt) 会让 (I{\text{leak}}) 指数上升。
想提高 (F_{\max})，常见做法包括降低 (V_t)、加大驱动、加 buffer、提高电压，而这些都会让功耗上升。
频率和功耗是直接对立的。

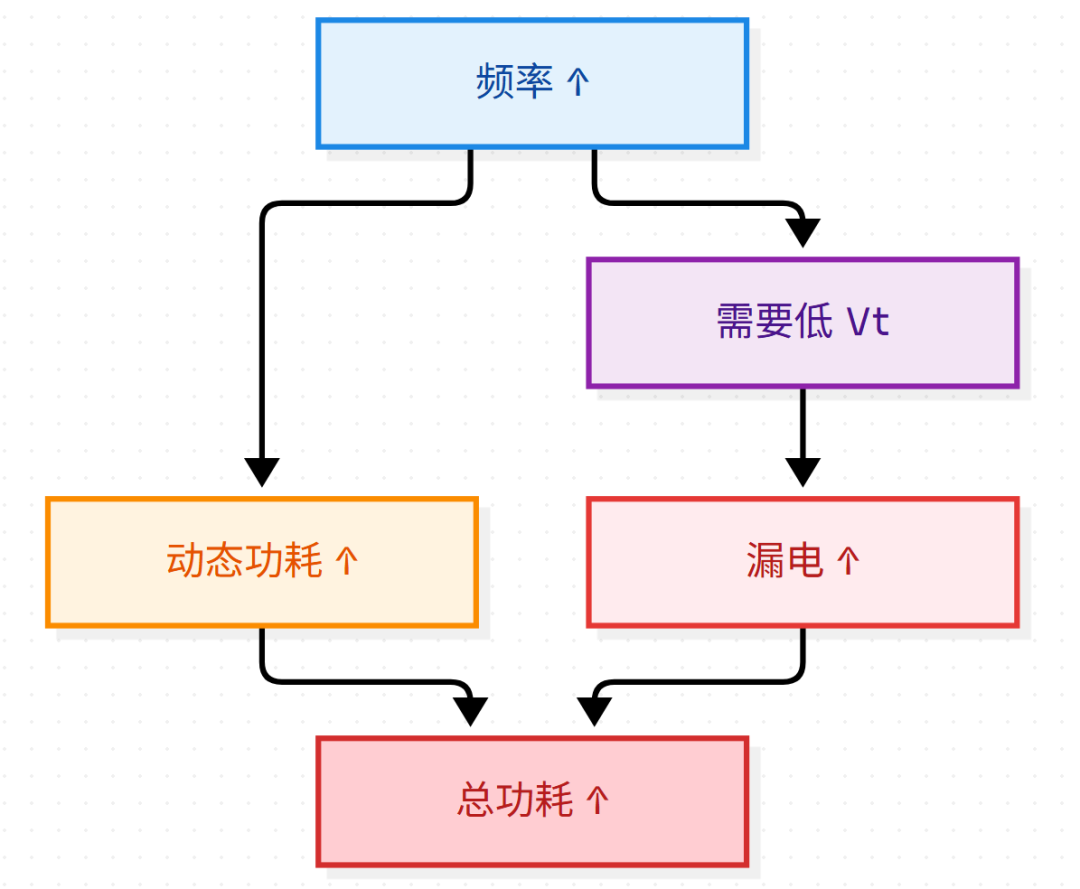

功耗传导解读：
- 频率提升会直接增加动态功耗。
- 为了提升频率可能需要低 Vt，这又会增加漏电。
- 动态功耗和漏电功耗一起推高总功耗。
6.3 面积与频率的制约
提高频率常用手段包括加大驱动单元、增加 buffer、使用低 Vt、复制寄存器降低扇出。这些都会增加面积。
- 大驱动单元：面积增大
- 多 buffer：面积增大
- 多电源网格：面积增大
想快，就要多花面积；想省面积，频率就会下降。
6.4 功耗与面积的制约
功耗优化常用手段：
- 高 Vt：漏电小，但速度慢
- 小驱动：动态功耗小，但慢
- 少 buffer：功耗小，但线延迟差
- 降频：功耗小，但性能差
面积优化常用手段：
省面积和降功耗方向经常一致，但有时也会冲突：面积压缩可能导致拥塞，绕线变长，动态功耗反而上升；修时序要插 buffer，功耗和面积同时上升；修 hold 要插延迟单元，面积和功耗也会上升。
功耗和面积有时同向，有时冲突。
6.5 Setup 与 Hold 的制约
Setup 裕量：
[
Si = T{clk} - T{cq} - T{comb,i} - T{setup} - T{skew} - T_{jitter}
]
Hold 裕量：
[
Hi = T{cq} + T{comb,i} - T{hold} - T_{skew}
]
两者方向正好相反：
- 修 setup 要让数据早点到，减少 (T_{comb,i})。
- 修 hold 要让数据晚点到，增加 (T_{comb,i})。
因此，插 buffer 修 setup 时，可能让 hold 变差；插延迟单元修 hold 时，又可能让 setup 变差。
Setup 和 Hold 是一对天然对立的约束。

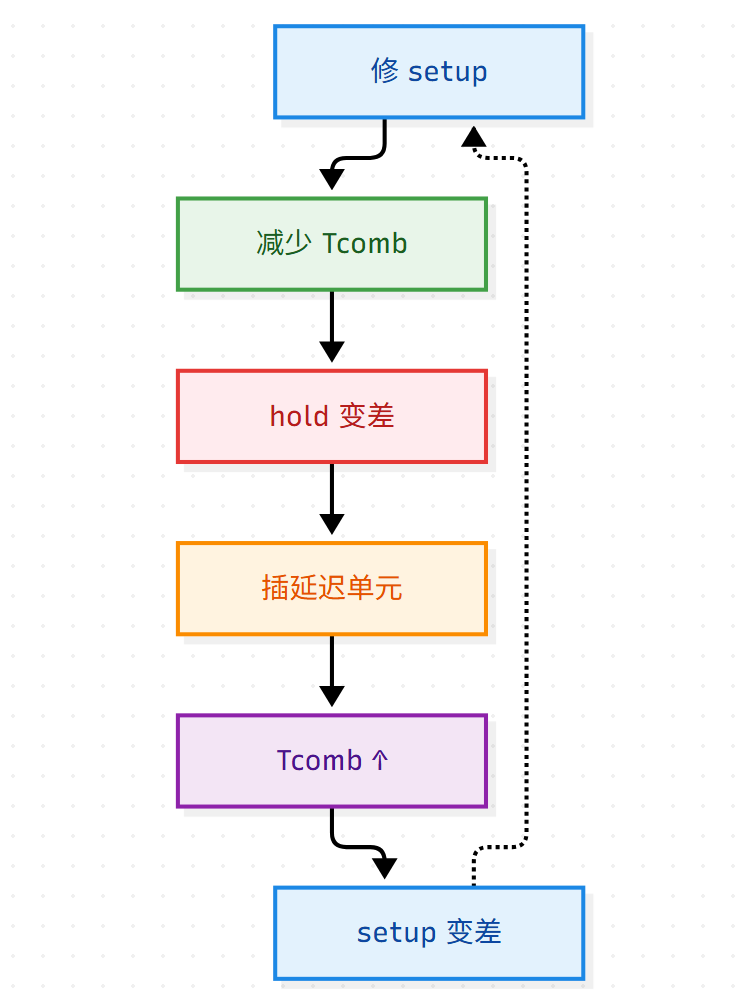

Setup/Hold 循环解读：
- 修 setup 通常要减少组合逻辑延迟。
- 减少组合逻辑延迟可能让 hold 变差。
- 修 hold 又要插入延迟单元，增加组合逻辑延迟。
- 这样 setup 可能再次变差，形成循环。
6.6 约束之间的连锁反应
改一个参数，会连锁影响多个约束。
例子：换低 Vt 修 setup

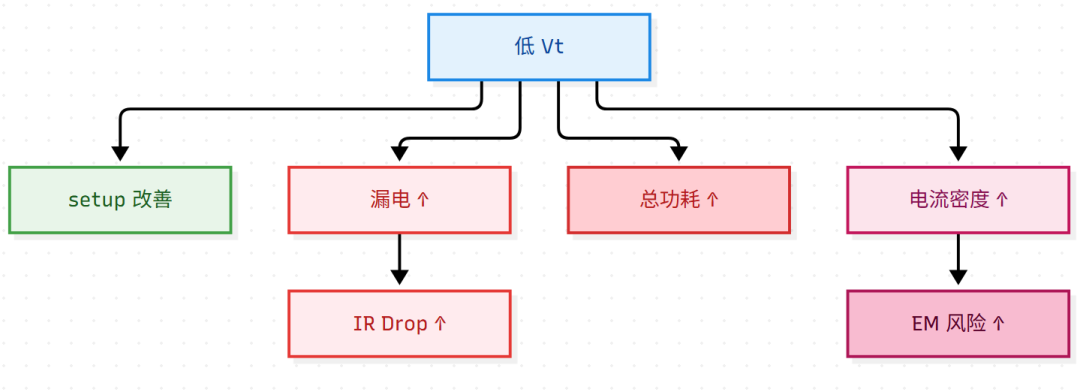

低 Vt 连锁解读：
- 低 Vt 可以改善 setup。
- 但会带来漏电、总功耗、电流密度上升。
- 电流密度上升会增加 EM 风险。
- 漏电上升也会加剧 IR Drop。
例子：加 buffer 修线延迟

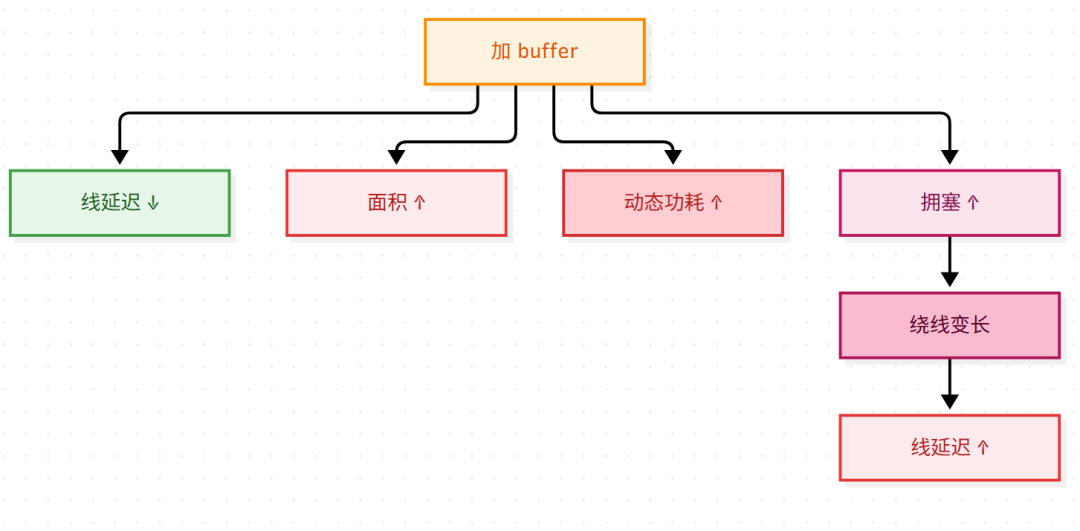

加 buffer 连锁解读：
- 加 buffer 可以降低线延迟。
- 但会增加面积、动态功耗和拥塞。
- 拥塞上升可能导致绕线变长，反过来又增加线延迟。
一个动作，多个后果。
6.7 参数方向冲突表
| 参数调整 |
频率 |
功耗 |
面积 |
时序 |
可靠性 |
| 低 Vt |
↑ |
↑ |
↑ |
↑ |
↓ |
| 高 Vt |
↓ |
↓ |
↓ |
↓ |
↑ |
| 大驱动 |
↑ |
↑ |
↑ |
↑ |
↓ |
| 小驱动 |
↓ |
↓ |
↓ |
↓ |
↑ |
| 多 buffer |
↑ |
↑ |
↑ |
↑ |
↓ |
| 少 buffer |
↓ |
↓ |
↓ |
↓ |
↑ |
| 降频 |
↓ |
↓ |
— |
↑ |
↑ |
| 升压 |
↑ |
↑ |
— |
↑ |
↓ |
| 紧凑布局 |
— |
— |
↓ |
↓ |
↓ |
| 宽松布局 |
— |
— |
↑ |
↑ |
↑ |
“↑”表示增大，“↓”表示减小，“—”表示影响不大。
几乎没有只改善一个目标而不影响其他目标的参数。
6.8 帕累托前沿的由来
正因为目标相互制约，所以不存在“全能最优解”，只能得到一组帕累托最优解：
- 想让频率更高，就必须牺牲功耗或面积。
- 想让功耗更低，就必须牺牲频率或面积。
- 想让面积更小，就必须牺牲频率或功耗。

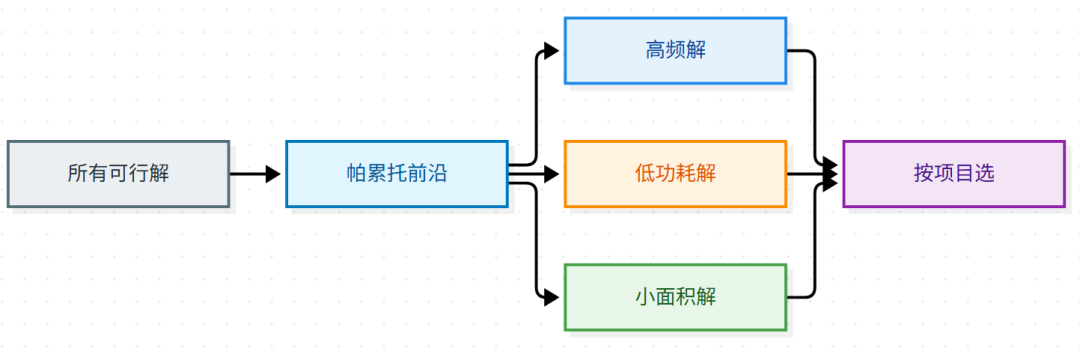

帕累托前沿解读：
- 所有可行解中，有一部分位于帕累托前沿。
- 前沿上有高频解、低功耗解、小面积解等。
- 最终按项目需求从这些解中选择一个折中。
7. 签核硬约束 ✅
无论目标怎么选，下面这些通常是硬约束：
- 时序：Setup/Hold slack ≥ 0，WNS/TNS 达标
- 物理验证：DRC = 0，LVS = 0，ERC = 0，ANT 通过
- 可靠性：IR Drop、EM 在限值内
- 功耗：不超过预算
- 面积：不超过 die 面积或成本限制
- 可测试性：DFT、扫描链正常
这些是“可流片”的底线。

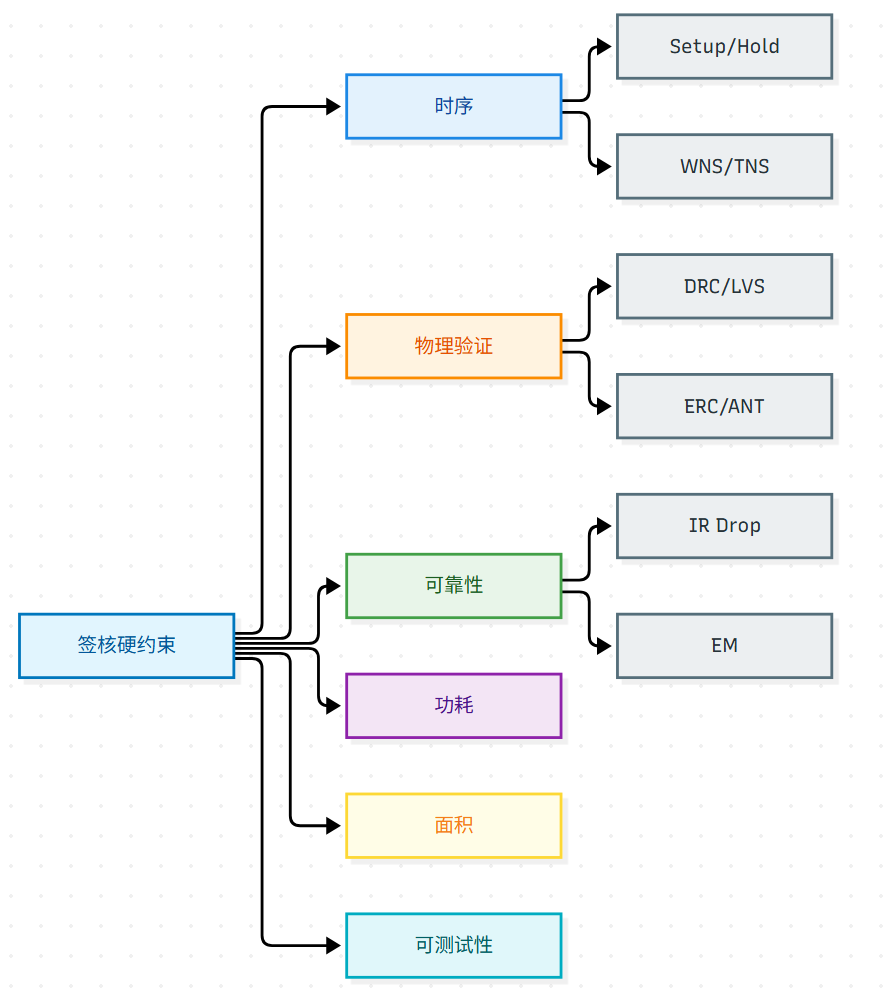

签核硬约束解读：
- 签核硬约束包括时序、物理验证、可靠性、功耗、面积、可测试性。
- 时序下分 Setup/Hold 和 WNS/TNS。
- 物理验证下分 DRC/LVS 和 ERC/ANT。
- 可靠性下分 IR Drop 和 EM。
- 这些约束必须全部满足才能签核。
8. 形式化后能自动求解吗 ❓
理论上，形式化之后确实是一个数学问题。但实际上，只能部分自动化，不能完全自动化。即便给定工艺参数，我们也只能得到一个范围，而不是确定值。原因在于这个数学问题非常难。
9. 为什么不能完全自动化 🧱
主要困难如下：
- 目标函数是黑箱：写不出 (P(x))、(A(x))、(F_{\max}(x)) 的闭式公式。每次评估都要跑 P&R + STA，耗时几十分钟到几小时。
- 空间离散、非凸、超高维：变量可达数百万到数十亿。没有梯度，不能用梯度下降。
- 约束是隐式的：slack、DRC、LVS、IR 都要跑工具才知道。很多约束不可导、不连续，甚至带随机性。
- 工艺本身有不确定性：PVT、OCV、MC 仿真都会影响结果。
- 目标不固定：不同项目、不同阶段，目标函数会变。
- 架构与约束无法完全形式化：流水线级数、时钟域、多周期路径、false path，仍需要人判断。
这属于昂贵的黑箱多目标约束优化问题。

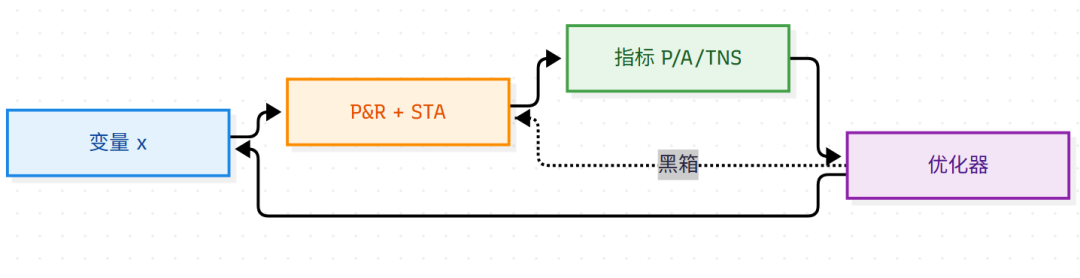

优化器交互解读：
- 优化器给出变量 (x)，送入 P&R 和 STA 流程。
- 流程产出功耗、面积、TNS 等指标。
- 指标返回优化器，优化器再调整 (x)。
- 优化器与流程之间是黑箱关系。
10. 自动化能覆盖的范围 🤖
| 环节 |
自动化程度 |
| 综合 |
高 |
| 布局 |
高 |
| CTS |
高 |
| 布线 |
高 |
| 时序优化 |
中高 |
| 参数寻优 |
中 |
| DRC/LVS |
高 |
| ECO |
中 |
不能自动化的部分：
- 约束定义
- 架构决策
- 目标权重
- 签核判断
- 异常处理
- 低功耗策略
- 模拟/IP 集成
自动化负责重复劳动，人负责判断和决策。

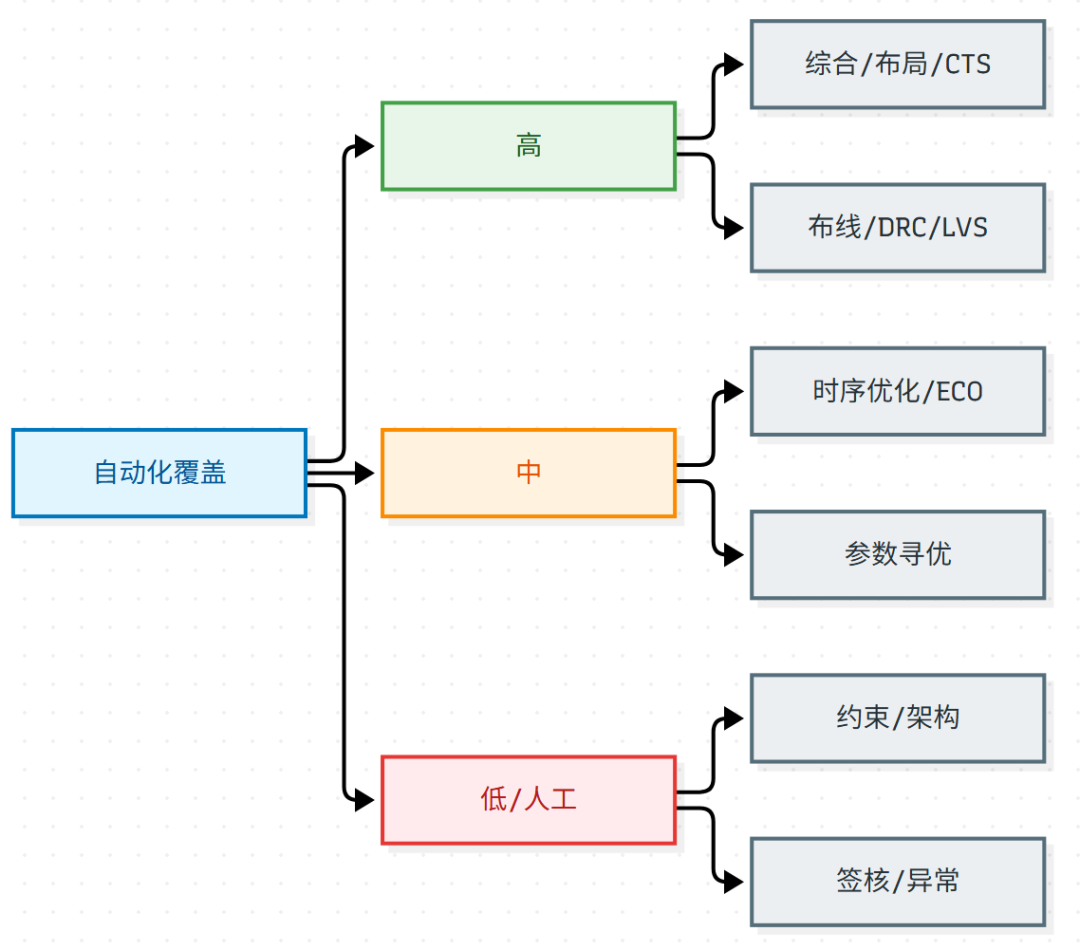

自动化覆盖解读：
- 自动化程度高的环节包括综合、布局、CTS、布线、DRC/LVS。
- 自动化程度中等的包括时序优化、ECO、参数寻优。
- 自动化程度低或仍需人工的包括约束、架构、签核、异常处理。
11. AI在后端设计中的应用 🧠
AI 在后端设计里主要有三类应用。

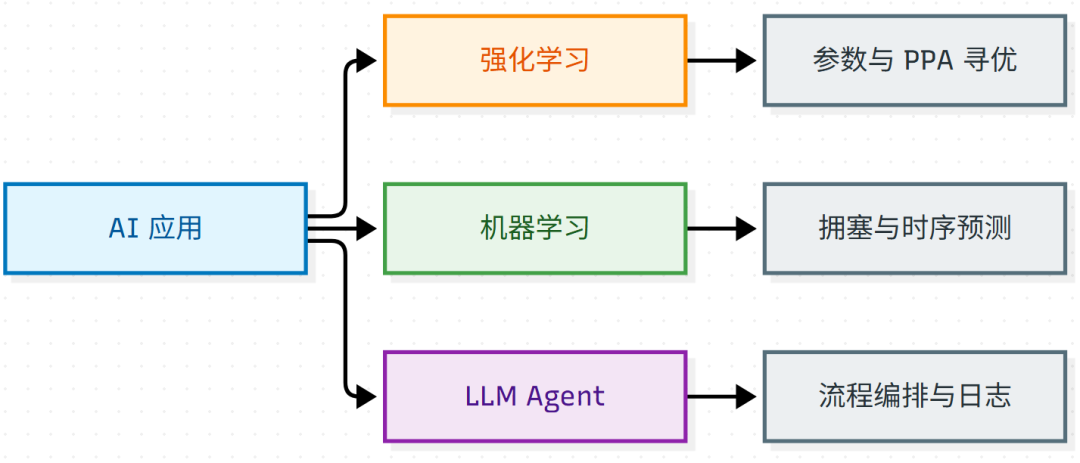

AI 应用分类解读：
- AI 应用分为强化学习、机器学习、LLM Agent。
- 强化学习用于参数与 PPA 寻优。
- 机器学习用于拥塞与时序预测。
- LLM Agent 用于流程编排与日志分析。
强化学习
用于参数寻优、宏放置、布线顺序、PPA 搜索。商业工具如 DSO.ai、Cerebrus，开源工具如 OpenROAD AutoTuner。
机器学习
用于拥塞预测、时序预测、DRC 热点预测、布局指导。它可以在设计早期预判问题，减少迭代。
LLM Agent
LLM Agent 用于流程编排、脚本生成、日志分析、修复建议、跨阶段回滚。典型例子包括 MARGO、ORFS-agent。
这些方法能做到：自动搜索参数、自动修局部时序、自动迭代到收敛。
但做不到：自动改架构、自动定义约束、自动判断可流片性。
12. 成熟方案列举 📋
商业工具
| 方案 |
类型 |
关键能力 |
| Synopsys DSO.ai |
RL |
PPA 寻优，700+ 流片 |
| Cadence Cerebrus |
RL |
参数优化，1000+ 流片 |
| PrimeClosure |
Signoff ECO |
ECO 迭代减少 50% |
Synopsys DSO.ai 利用强化学习自动探索设计空间，优化 PPA。累计支持 700+ 次商业流片，部分芯片 90% 的 SoC 模块由其优化。在一项研究中，DSO.ai 增强流程实现拥塞减少 19.42%、标准单元面积减少 5.27%、频率提升 16.44%、总功耗降低约 10.22%。
Cadence Cerebrus 同样基于强化学习，可自动优化 floorplan、单元尺寸和时钟树。累计支撑 1000+ 次流片。Himax 使用 Cerebrus 实现 5.6 倍生产力提升、50% DRC 减少；联发科在先进节点上实现 die area −5%、功耗 −6% 以上；Renesas 在 CPU 设计中实现 TNS 75% 改善。
Synopsys PrimeClosure 在 Signoff ECO 方向，宣称 ECO 迭代减少 50%、时序改善最高 45%。与 RedHawk-SC 联合的时序+IR 联合 ECO 方案，实测 IR 违例减少最高 85%。
开源工具
| 方案 |
类型 |
关键能力 |
| OpenROAD-flow-scripts |
全流程 |
24 小时 RTL-GDS |
| OpenROAD AutoTuner |
参数寻优 |
TNS +29%，时间 −36% |
| ORFS-agent |
LLM 编排 |
迭代减少 40% |
| MARGO |
多 Agent |
DRC/LVS 干净 GDS |
OpenROAD-flow-scripts (ORFS) 是一个全自动、无需人工干预的 RTL-GDSII 流程，目标是在 24 小时内完成设计，适合快速设计空间探索。OpenROAD 流程已成功用于 600+ 次硅就绪的流片，覆盖至 12nm 工艺。
OpenROAD AutoTuner 内置多种无导数优化算法，包括随机搜索、网格搜索、群体训练、贝叶斯优化和进化策略。通过 Ray 框架进行调度。在集成到 OpenROAD 工具链的实验中，平均 TNS 改善了 29%，运行时间加速了 36%。在 RISC-V 设计 ibex_core 的测试中，Optuna 算法在时序和面积上取得最佳结果，而 PBT 算法实现最低功耗。
Antmicro 进一步改进 AutoTuner，引入基于 Google Vizier 框架的多目标优化。它能独立考虑每个指标，提供一组多样化的帕累托最优解。
ORFS-agent（UCSD，MLCAD 2025 最佳论文）让 LLM 直接读取 ORFS 的 config.mk 和 SDC，迭代修改后跑流程、读日志、再优化。在六组设计上，比贝叶斯优化基线 AutoTuner 少用 40% 的迭代次数即达到可比或更优的 QoR。
MARGO（IEEE，2026）是一个基于 LibreLane 的开源多智能体编排系统。它采用三平面架构分离 LLM 认知、确定性指标提取和沙盒化 EDA 执行，并集成了 ConstraintGuard 模块进行约束检查、多智能体多数投票机制，以及跨阶段回滚机制。在三个 SkyWater 130nm 设计上，所有模型均成功生成了 DRC 干净且 LVS 通过的 GDSII 输出，无需人工干预。
13. 当前较优的自动化方案 🏆
商业方案的共同趋势是跨阶段反馈、自动回滚、约束守卫和 AI 辅助收敛。它们用强化学习自动探索设计空间，部分模块可无人值守。
开源方案形成了从 ORFS（全自动流程）到 AutoTuner（参数寻优）再到 ORFS-agent / MARGO（LLM 流程编排）的完整生态。

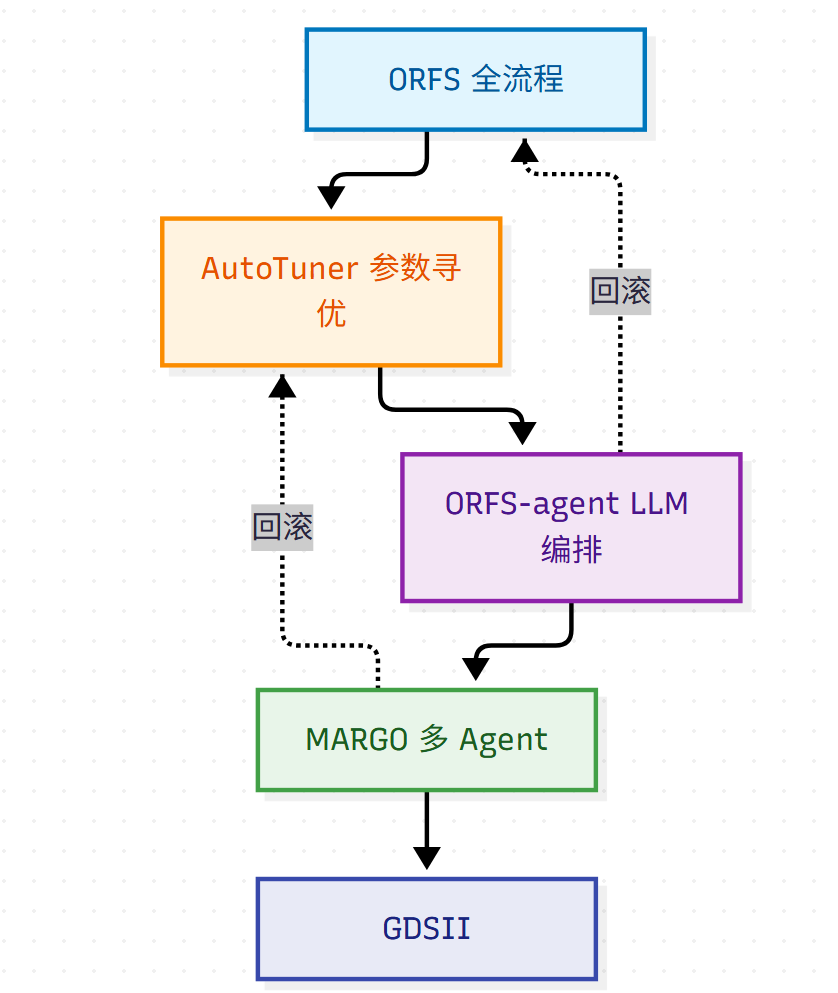

开源方案链路解读：
- ORFS 提供全流程自动化。
- AutoTuner 在 ORFS 基础上做参数寻优。
- ORFS-agent 用 LLM 做流程编排。
- MARGO 用多 Agent 做更高级的编排。
- 最终输出 GDSII。
- Agent 和 MARGO 都支持回滚到前序阶段。
但人仍负责：约束定义、架构决策、目标权重、签核判断和异常处理。
14. 总结 🎯
后端设计可以形式化为：
[
\minx \; F(x) = \begin{pmatrix} P(x) \ A(x) \ -F{\max}(x) \end{pmatrix}
]
约束为：
[
si(x) \ge 0,\quad DRC(x)=0,\quad LVS(x)=0,\quad IR(x) \le IR{\max},\quad EM(x) \le EM{\max},\quad P(x) \le P{\text{budget}},\quad A(x) \le A_{\text{budget}},\quad x \in \Omega
]
时序核心是：
[
Si = T{clk} - T{cq} - T{comb,i} - T{setup} - T{skew} - T_{jitter}
]
互相制约关系：
- 频率与功耗对立
- 频率与面积对立
- Setup 与 Hold 对立
- 修时序常常牺牲功耗和面积
- 省面积常常牺牲时序和可靠性
- 降功耗常常牺牲频率
因为目标互相制约，后端设计没有唯一最优解，只能在帕累托前沿上选一个折中。
当前较优实践是 AI 辅助的自动化收敛：流程能跑通、参数能寻优、局部能修，但架构、约束、签核仍需人。
一句话：自动化负责重复劳动和参数搜索，工程师负责约束、架构和最终判断。 💡
