ELF 文件格式详解：节与段如何决定 Linux 程序加载

你以为 Linux 运行程序，是把文件搬进内存，然后从 main() 开始？

实际上，文件中有些内容根本不需要加载；有些运行时需要的空间，在文件里并不保存对应的数据；而在 main() 之前，启动代码通常已经做了一轮准备。

前面讲过进程如何创建。这一次接着往下看：Linux 怎样知道哪些内容该加载、放到哪里，又该从哪里开始执行？

答案不是“猜文件内容”，而是读取文件里的描述信息。这套组织约定，就是 ELF。

这篇只抓一条主线： 代码编译成什么 → 图中的表和内容是什么关系 → 节为什么还要组成段 → 加载器怎样照着它们建立内存映像。

01 · ELF：让工具和系统读懂二进制文件

ELF 全称 Executable and Linkable Format，即“可执行与可链接格式”。除了机器指令和数据，文件里还记录了类型、架构、位置、大小和权限等信息。

只给你一串字节，你没法直接判断哪部分应该执行、哪部分应该可写。ELF 把这些内容及其描述按规则组织起来，链接器和加载器才能各取所需。

hello.c → 编译、汇编 → hello.o → 链接 → hello
            源代码         ELF 目标文件      ELF 可执行文件

普通 .o 文件已有机器代码，但可能还留着待解析的符号引用。链接器把目标文件等输入组合起来，处理符号和重定位，形成可执行文件或共享库。所以，ELF 不等于“可以直接执行”：

类型	常见用途
ET_REL	.o 目标文件，供继续链接
ET_EXEC	非 PIE 可执行文件
ET_DYN	共享库，也用于 PIE 可执行文件
ET_CORE	核心转储，用于分析进程现场

PIE 是位置无关可执行文件，便于运行时选择加载位置。看到 DYN 不能直接认定“这是动态库”，更不能只靠文件扩展名判断。

02 · 对着这张图，先分清“内容”和“索引”

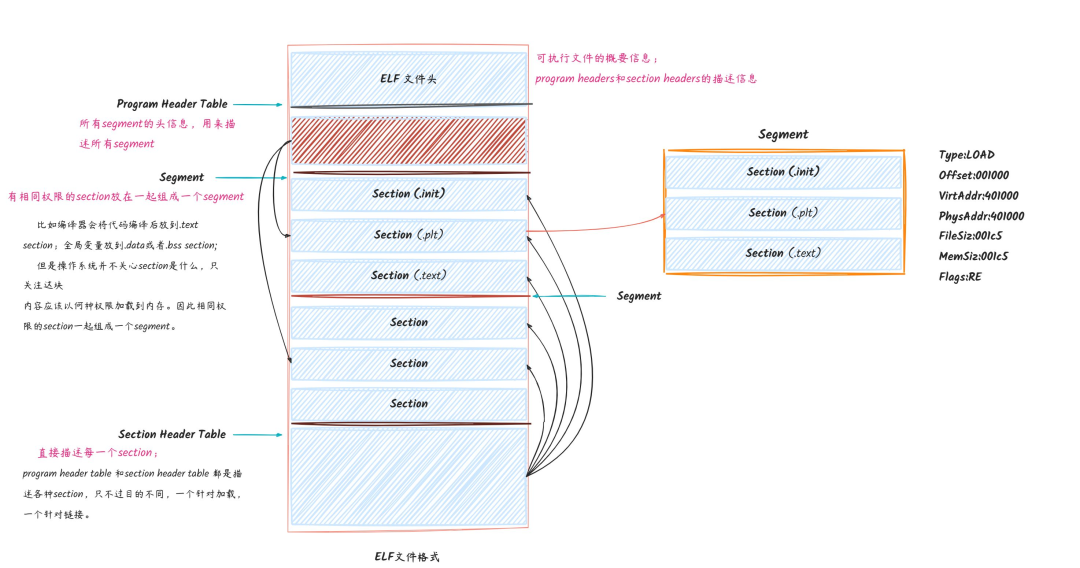

图：ELF 布局与节、段关系示意。布局和段归属以实际文件为准。

图中间是同一个 ELF 文件。先别急着记字段，从上往下分清四部分：

图中部分	它的作用
ELF 文件头	说明文件是什么，并告诉你两张表在哪里
程序头表	一组描述条目，告诉加载器如何建立运行时映像
各节的内容	保存代码、数据、符号等；.bss 等有特殊规则
节头表	逐节记录类型、位置、大小、属性等信息

两张“头表”是描述信息，不是代码的副本。它们从不同角度描述文件：节头表按内容用途看，程序头表按运行时装载看。

文件头固定在文件开头，其他部分不能靠“上下紧挨着”定位，而要按文件头给出的偏移查找。不同 ELF 的布局和表是否存在，也可能不同。

03 · 节：把代码和数据按用途放好

先看一个小程序。无需逐行研究语法，只关注函数、字符串和两个全局变量最终放在哪里：

#include <stdio.h>

int initialized = 42;
int zeroed[1024];

int main(void)
{
    printf("ELF demo: %d, %d\n", initialized, zeroed[0]);
    return 0;
}

示例中的内容	常见所在节	为什么这样放
main 等函数的机器指令	.text	作为代码执行
printf 使用的格式字符串	.rodata	运行时读取，通常不需修改
initialized 的初始值 42	.data	需要把初始值保存在文件里
zeroed 数组的空间	.bss	初始值全为零，无需逐字节保存

这些是常见工具链布局，具体会受优化和链接方式影响。ELF 还可能有符号表、字符串表、重定位信息等节，帮助工具识别名称、解析引用；并不是所有节都需要进入进程内存。

节头表告诉工具各节的类型、文件偏移、大小和属性。节名本身通常保存在专门的字符串表中，节头通过索引找到名称。

04 · 段：加载器不需要逐节搬运

既然已经有节，为什么还要有段（Segment）？因为“链接时怎么组织内容”和“运行时怎么映射内存”，是两种需求。

链接器需要区分代码、数据、符号等内容；加载器则更关心哪段连续文件区域要映射到哪里，以及能不能读、写、执行。它不必逐个识别 .text、.data 这些名字。

图右侧把 .init、.plt、.text 等代码相关节放进一个可加载段，给它读、执行权限。其他可加载段可以承载只读数据，或可写数据。

节和段不是两份内容。一个段可以覆盖多个节；节头表与程序头表，是对同一文件的两种描述。

段的分组通常会考虑权限，但也受链接脚本、对齐等影响，不能简单认定“相同权限的节一定属于同一个段”。这也是参考图中需要按示意理解的地方。

程序头表每项描述一个段或相关运行信息。其中 PT_LOAD 指定可加载段；PT_INTERP 则指定解释器路径，通常指向动态链接器。并非每一种程序头条目都代表要映射的一块普通代码或数据。

节布局与映射可参考 GNU ld 的节布局说明；加载条目见 ELF 程序加载规范。

05 · 读懂 LOAD，就能解释 .bss

对于一个 LOAD 条目，先看这几个字段：

字段	含义
p_offset	对应内容在文件中的起始偏移
p_vaddr	对应虚拟地址；PIE 等需结合加载基址理解
p_filesz	这个段在文件中的字节数
p_memsz	这个段在内存中的字节数
p_flags	读 R、写 W、执行 X 权限

假设某个段的 p_filesz = 4 KB、p_memsz = 12 KB。它要求前 4 KB 内容来自文件，后面多出的 8 KB 内存在运行时清零。

这就解释了 .bss：它描述零初始化对象所需的空间，不在文件中占用对应大小的数据字节。 因此，加一个很大的未初始化全局数组，通常会增加运行时内存需求，却不会让可执行文件按相同大小增长。

注意，.bss 的节头描述仍需要元数据空间；“不占文件数据字节”不等于文件里完全没有它的信息。

06 · 用 readelf，把图与真实文件对起来

将上面的程序保存为 hello.c，在 Linux 中执行。需要 GCC、file 和 binutils；这里显式生成 PIE，避免依赖工具链的默认设置：

gcc -O0 -fPIE -pie hello.c -o /tmp/elf_hello
file /tmp/elf_hello
readelf -h /tmp/elf_hello
readelf -W -S /tmp/elf_hello
readelf -W -l /tmp/elf_hello

先看 -h：认清文件身份

主要看 Magic（ELF 以 7f 45 4c 46 开头）、Class（ELF32 / ELF64）、Machine（目标架构）、Type，以及 Entry。再看两张头表的偏移和条目数量，就知道图中的索引从哪里开始。

再看 -S：找到代码与变量

找到 .text、.rodata、.data 和 .bss。示例中，.bss 的类型是 NOBITS，这正对应“需要空间，但没有相同大小的文件内容”。

最后看 -l：观察加载范围

下面摘取本机 x86-64 构建结果中的一个可写 LOAD 条目，只保留关键字段。数值为十六进制，不同环境可能不同：

Type Offset VirtAddr FileSiz MemSiz Flags
LOAD 0x2db8 0x3db8 0x25c 0x1288 RW

逐项读：文件内容从偏移 0x2db8 开始；对应虚拟地址为加载基址加 0x3db8；文件提供 0x25c 字节，但内存需要 0x1288 字节，超出的尾部要清零；RW 表示读写。

继续看输出末尾的 Section to Segment mapping。本机这个段覆盖 .init_array、.fini_array、.dynamic、.got、.data 和 .bss，能直接看到“一个段包含多个节”。差值还涉及其他对象及对齐，不应直接当作示例数组的大小。

想对比目标文件，可以执行 gcc -c hello.c -o /tmp/elf_hello.o，再运行 readelf -h 和 readelf -l 查看它：类型是 REL，普通 .o 通常没有程序头表，因为它还不是最终装载映像。

07 · 从 ELF 到 main，中间还有什么？

运行程序时，execve() 替换当前进程的程序映像。对 ELF 的典型处理，可以分成四步理解：

1. 检查文件头： 确认格式、架构等信息，并定位程序头表。
2. 建立内存映射： 按 LOAD 条目准备地址空间、权限和零填充区域；Linux 通常通过映射和按需调页提供文件内容，并非一次性把整个文件读入物理内存。
3. 准备启动环境： 设置用户栈、参数、环境变量和辅助向量等。
4. 交出控制权： 若有 PT_INTERP，先进入动态链接器；由它完成所需依赖加载、重定位等工作，再转入程序入口。没有解释器时则进入程序自身入口。

程序入口常见为 _start，启动代码经运行库初始化后才调用 main()。所以，main 是你写业务代码的入口，却通常不是进程开始执行的第一条指令。

文件头的 e_entry 描述程序入口；带解释器时，内核最先交出控制的位置可以是解释器入口，两者要区分。

加载与解释器行为见 execve(2)；Linux ELF 定义见 elf(5)。

写在最后

回头看这张图，就不必把 ELF 当成一堆难记的字段：

• 文件头： 它是什么，索引在哪里？
• 节与节头表： 内容各有什么用途，方便链接和分析。
• 段与程序头表： 运行时如何装载，加载器据此建立内存映像。

前面的 task_struct 描述“谁在运行”，ELF 则为“运行什么、怎样装载”提供信息。下次看 readelf 输出，先辨认文件，再找节，最后对照 LOAD 和节到段的映射，整条链就能串起来。如果你也在折腾 Linux 系统编程，可以到 云栈社区 一起交流。

参考：ELF 文件头规范、节规范、GNU readelf 文档、GCC 编译阶段说明。
