ALSA音频架构深度解析：Linux内核驱动、PCM机制与嵌入式开发

从声卡的物理电路到应用程序的音符输出，ALSA（Advanced Linux Sound Architecture）构建了一座精密的数字音频桥梁。

作为Linux音频系统的核心，ALSA自2002年被引入Linux 2.5开发版本，并在2.6系列内核中成为默认音频子系统以来，已经彻底改变了Linux处理音频的方式。与早期的OSS（Open Sound System）相比，ALSA提供了更模块化的设计、对称多处理支持和线程安全等现代特性，同时保持了向后兼容性。

1. ALSA：Linux音频的演进与设计哲学

音频处理的复杂性与统一性：在ALSA出现之前，Linux音频世界由OSS主导。OSS的问题在于其驱动维护不够积极，跟不上新兴声卡技术的发展，导致许多新硬件得不到支持。

Jaroslav Kysela最初为Gravis Ultrasound声卡编写的驱动演变成了ALSA项目，随后吸引了更多开发者加入。这一项目最终被合并到Linux内核主线中，从2.6版本开始成为默认音频系统。

ALSA的设计哲学体现了Linux社区的核心理念：

1. 分离关注点：将内核代码与用户空间代码明确分离，只有必要的代码才放在内核中。
2. 代码重用最大化：驱动程序之间可以共享更多代码，驱动程序行为更加统一。
3. 开发者友好：提供更易使用的API，简化应用程序开发。

这些理念使得ALSA不仅是一组声卡驱动，而是从驱动程序到上层应用程序的一整套解决方案。

2. ALSA整体架构：三层模型解析

ALSA采用经典的三层架构设计，各层职责明确，协同工作。从应用程序到硬件驱动，音频数据流经这些层次，每一层都添加了自己的价值。

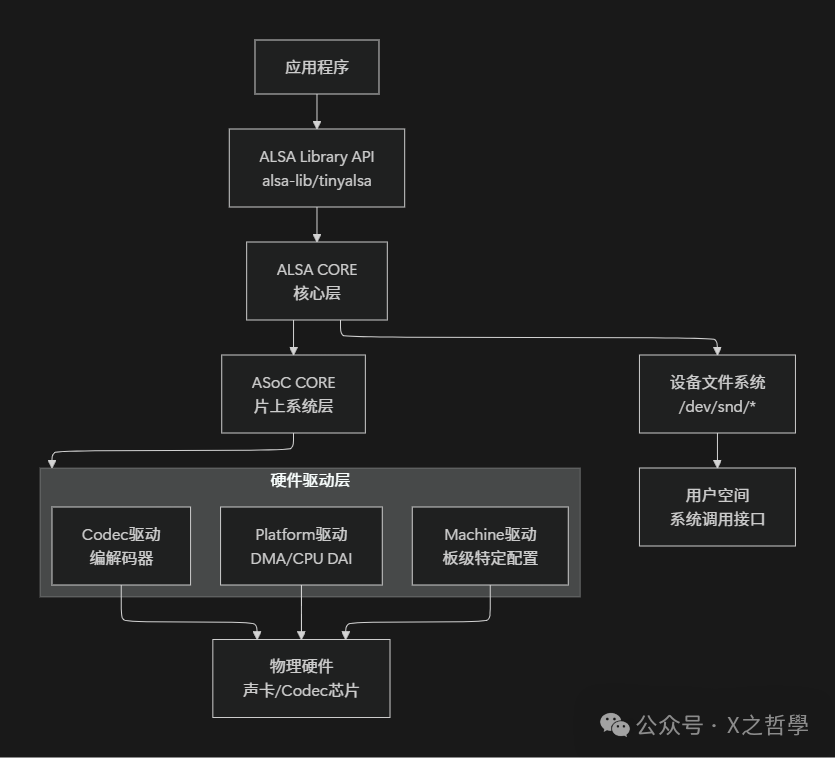

从架构图可以看出，ALSA系统主要分为以下几个部分：

2.1 应用层与ALSA Library API

这是开发者接触最多的层面。ALSA提供了两套主要的用户空间库：功能全面的alsa-lib和简化版的tinyalsa。应用程序通过这些库的API访问音频功能，而无需直接与内核驱动交互。

2.2 ALSA核心层

这是整个音频系统的大脑和中枢，负责：

• 提供逻辑设备抽象（PCM、Control、MIDI等）
• 管理音频缓冲区
• 处理中断和DMA传输
• 提供系统调用接口

2.3 ASoC（ALSA System on Chip）层

专门为嵌入式系统和移动设备设计的子系统，构建在标准ALSA核心层之上，更好地支持音频编解码器。ASoC进一步将硬件驱动分为三个可重用部分：

• Machine驱动：板级特定配置，连接Platform和Codec
• Platform驱动：SoC相关的DMA和音频接口控制器
• Codec驱动：音频编解码器芯片驱动

2.4 硬件驱动层

直接与物理音频硬件交互的部分，包括传统声卡驱动、USB音频设备驱动等。

3. ALSA核心概念深度剖析

3.1 PCM：数字音频的基石

PCM（脉冲编码调制）是ALSA处理数字音频的核心机制。你可以把它想象成一个数字化的管道系统，音频数据如同水流在其中传输。这是理解系统底层音频处理的关键。

PCM设备管理采用分层结构：Cards → Devices → Subdevices。在文件系统中，PCM设备表现为/dev/snd/pcmCXDX的形式，其中CX表示声卡编号，DX表示设备编号。

PCM数据流通过环形缓冲区管理，这个缓冲区被分成多个period（片段），以平衡延迟和系统负载。这种设计使得ALSA能够：

• 减少频繁中断对系统性能的影响
• 提供稳定的音频流
• 允许应用程序以块为单位处理音频数据

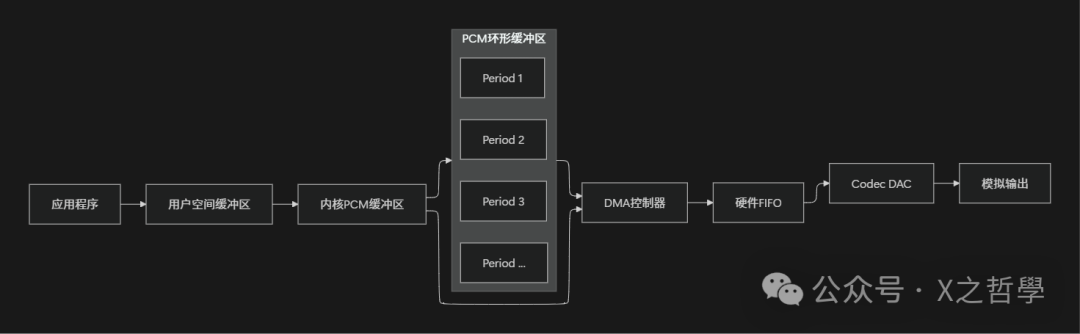

以下是PCM数据在播放过程中的流向示意图：

3.2 Mixer与Control：音频调节中枢

Mixer（混音器） 是ALSA中控制音频路由和混合的组件。可以把它比作一个专业的音频调音台，有多个输入通道和输出通道，可以调整音量、选择信号源、控制静音等。

Control接口为应用程序提供了访问和修改硬件参数的标准方式，如音量控制、通道选择、输入增益等。每个Control都有一个唯一的名称和一组值，应用程序可以通过alsa-lib函数访问它们。

3.3 关键数据结构

ALSA内核驱动围绕几个核心数据结构构建：

// 声卡顶层结构（简化版）
struct snd_card {
    int number;                 // 声卡编号
    char id[16];               // 声卡ID
    char driver[16];           // 驱动名称
    char shortname[32];        // 简短名称
    char longname[80];         // 完整名称
    struct module *module;     // 所属模块
    struct list_head devices;  // 设备列表
    void *private_data;        // 私有数据
    // ... 其他字段
};

// 逻辑设备结构
struct snd_device {
    struct list_head list;     // 链表节点
    struct snd_card *card;     // 所属声卡
    enum snd_device_type type; // 设备类型
    void *device_data;         // 设备数据
    struct snd_device_ops *ops; // 设备操作
};

// PCM运行时信息
struct snd_pcm_runtime {
    struct snd_pcm_substream *substream;
    unsigned int buffer_size;    // 缓冲区大小
    unsigned int period_size;    // 周期大小
    unsigned int periods;        // 周期数量
    unsigned int rate;           // 采样率
    unsigned int channels;       // 通道数
    snd_pcm_uframes_t hw_ptr;    // 硬件指针
    snd_pcm_uframes_t appl_ptr;  // 应用指针
    // ... 其他字段
};

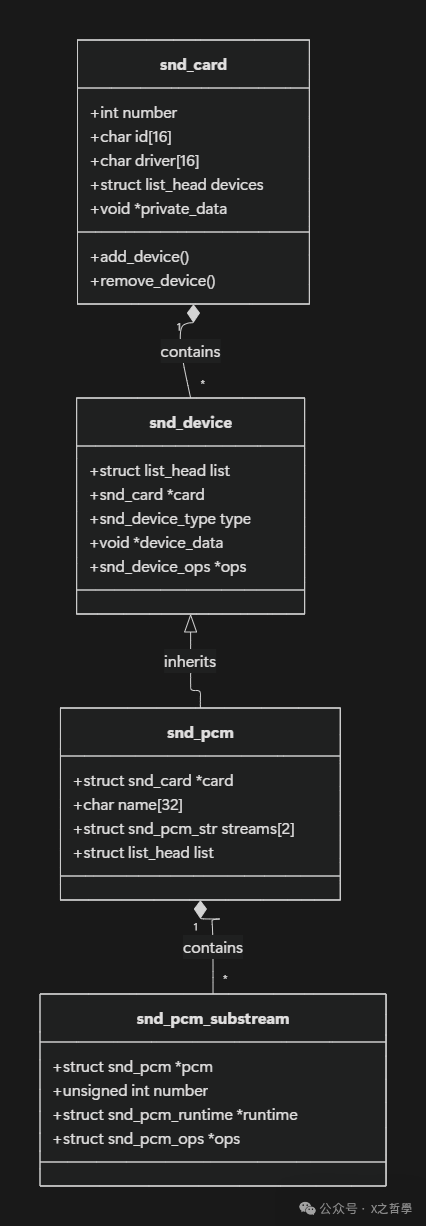

这些数据结构之间的关系可以通过以下图表清晰展示：

4. ALSA设备文件与用户空间接口

ALSA通过/dev/snd/目录下的特殊设备文件向用户空间暴露音频功能：

设备文件	类型	功能描述
controlC0	控制设备	用于声卡控制，如通道选择、混音器设置等
pcmC0D0p	PCM播放设备	用于音频播放，C0表示声卡0，D0表示设备0，p表示播放
pcmC0D0c	PCM录音设备	用于音频录制，c表示捕获(capture)
midiC0D0	MIDI设备	MIDI接口
timer	定时器设备	高分辨率定时器

ALSA设备类型枚举在include/sound/core.h中定义，涵盖了所有支持的音频设备类型：

enum snd_device_type {
    SNDRV_DEV_LOWLEVEL,
    SNDRV_DEV_INFO,
    SNDRV_DEV_BUS,
    SNDRV_DEV_CODEC,
    SNDRV_DEV_PCM,           // PCM设备
    SNDRV_DEV_COMPRESS,
    SNDRV_DEV_RAWMIDI,       // 原始MIDI设备
    SNDRV_DEV_TIMER,         // 定时器设备
    SNDRV_DEV_SEQUENCER,     // 音序器设备
    SNDRV_DEV_HWDEP,
    SNDRV_DEV_JACK,
    SNDRV_DEV_CONTROL,       // 控制设备
};

5. ALSA驱动开发实例

编写ALSA驱动涉及多个步骤。以下是一个简化的PCI声卡驱动框架，展示了后端系统编程中与硬件交互的典型模式：

#include <linux/init.h>
#include <linux/pci.h>
#include <linux/slab.h>
#include <sound/core.h>
#include <sound/initval.h>

// 芯片特定数据结构
struct mychip {
    struct snd_card *card;
    struct pci_dev *pci;
    void __iomem *port;
    unsigned int irq;
    // ... 其他芯片特定字段
};

// 芯片特定构造函数
static int snd_mychip_create(struct snd_card *card,
                             struct pci_dev *pci,
                             struct mychip **rchip)
{
    struct mychip *chip;
    int err;
    static const struct snd_device_ops ops = {
        .dev_free = snd_mychip_dev_free,
    };

    // 分配芯片结构
    chip = kzalloc(sizeof(*chip), GFP_KERNEL);
    if (!chip)
        return -ENOMEM;

    chip->card = card;
    chip->pci = pci;

    // 初始化硬件
    // ...

    // 注册设备
    err = snd_device_new(card, SNDRV_DEV_LOWLEVEL, chip, &ops);
    if (err < 0) {
        kfree(chip);
        return err;
    }

    *rchip = chip;
    return 0;
}

// 驱动探测函数
static int snd_mychip_probe(struct pci_dev *pci,
                           const struct pci_device_id *pci_id)
{
    struct snd_card *card;
    struct mychip *chip;
    int err;

    // 1. 创建声卡实例
    err = snd_card_new(&pci->dev, index[dev], id[dev], THIS_MODULE,
                       0, &card);
    if (err < 0)
        return err;

    // 2. 创建芯片实例
    err = snd_mychip_create(card, pci, &chip);
    if (err < 0)
        goto error;

    // 3. 设置声卡信息
    strcpy(card->driver, "MyChip");
    strcpy(card->shortname, "My Audio Chip");
    sprintf(card->longname, "%s at 0x%lx irq %i",
            card->shortname, chip->port, chip->irq);

    // 4. 创建PCM设备
    // ...

    // 5. 创建Control设备
    // ...

    // 6. 注册声卡
    err = snd_card_register(card);
    if (err < 0)
        goto error;

    pci_set_drvdata(pci, card);
    return 0;

error:
    snd_card_free(card);
    return err;
}

// PCI设备ID表
static struct pci_device_id snd_mychip_ids[] = {
    { PCI_VENDOR_ID_MYCHIP, PCI_DEVICE_ID_MYCHIP,
      PCI_ANY_ID, PCI_ANY_ID, 0, 0, 0 },
    { 0, }
};
MODULE_DEVICE_TABLE(pci, snd_mychip_ids);

// PCI驱动结构
static struct pci_driver mychip_driver = {
    .name = "MyChip Audio",
    .id_table = snd_mychip_ids,
    .probe = snd_mychip_probe,
    .remove = snd_mychip_remove,
};
module_pci_driver(mychip_driver);

驱动开发关键点：

1. 资源管理：正确分配和释放PCI资源（I/O端口、中断等）
2. 错误处理：确保在任何错误情况下都能正确清理资源
3. 电源管理：实现适当的电源状态转换
4. 并发控制：确保驱动是线程安全的

6. ALSA用户空间编程实例

下面是一个使用ALSA库进行简单音频播放的C程序：

#include <alsa/asoundlib.h>

#define PCM_DEVICE "default"

int main(int argc, char **argv) {
    int err;
    unsigned int rate = 44100;
    unsigned int channels = 2;
    snd_pcm_t *pcm_handle;
    snd_pcm_hw_params_t *params;
    char *buffer;
    int buffer_size, dir;
    snd_pcm_uframes_t frames;

    // 1. 打开PCM设备
    err = snd_pcm_open(&pcm_handle, PCM_DEVICE,
                       SND_PCM_STREAM_PLAYBACK, 0);
    if (err < 0) {
        fprintf(stderr, "无法打开PCM设备: %s\n", snd_strerror(err));
        return 1;
    }

    // 2. 分配硬件参数结构
    snd_pcm_hw_params_alloca(¶ms);

    // 3. 获取默认参数
    err = snd_pcm_hw_params_any(pcm_handle, params);
    if (err < 0) {
        fprintf(stderr, "无法获取硬件参数: %s\n", snd_strerror(err));
        snd_pcm_close(pcm_handle);
        return 1;
    }

    // 4. 设置访问类型
    err = snd_pcm_hw_params_set_access(pcm_handle, params,
                                       SND_PCM_ACCESS_RW_INTERLEAVED);
    if (err < 0) {
        fprintf(stderr, "无法设置访问类型: %s\n", snd_strerror(err));
        snd_pcm_close(pcm_handle);
        return 1;
    }

    // 5. 设置采样格式
    err = snd_pcm_hw_params_set_format(pcm_handle, params,
                                       SND_PCM_FORMAT_S16_LE);
    if (err < 0) {
        fprintf(stderr, "无法设置采样格式: %s\n", snd_strerror(err));
        snd_pcm_close(pcm_handle);
        return 1;
    }

    // 6. 设置采样率
    err = snd_pcm_hw_params_set_rate_near(pcm_handle, params,
                                          &rate, &dir);
    if (err < 0) {
        fprintf(stderr, "无法设置采样率: %s\n", snd_strerror(err));
        snd_pcm_close(pcm_handle);
        return 1;
    }

    // 7. 设置通道数
    err = snd_pcm_hw_params_set_channels(pcm_handle, params, channels);
    if (err < 0) {
        fprintf(stderr, "无法设置通道数: %s\n", snd_strerror(err));
        snd_pcm_close(pcm_handle);
        return 1;
    }

    // 8. 应用参数
    err = snd_pcm_hw_params(pcm_handle, params);
    if (err < 0) {
        fprintf(stderr, "无法应用硬件参数: %s\n", snd_strerror(err));
        snd_pcm_close(pcm_handle);
        return 1;
    }

    // 9. 获取缓冲区大小
    snd_pcm_hw_params_get_period_size(params, &frames, &dir);
    buffer_size = frames * channels * 2; // 2字节每样本
    buffer = (char *)malloc(buffer_size);

    // 10. 播放音频数据
    // ... 这里填充buffer并循环调用snd_pcm_writei()

    // 11. 等待播放完成
    snd_pcm_drain(pcm_handle);

    // 12. 清理资源
    free(buffer);
    snd_pcm_close(pcm_handle);

    return 0;
}

编译此程序需要链接ALSA库：

gcc -o alsa_player alsa_player.c -lasound

7. 实用工具与调试技巧

7.1 ALSA核心工具

ALSA提供了一系列命令行工具，这些工具属于alsa-utils软件包：

工具	功能	常用命令示例
aplay	音频播放	aplay -Dhw:0,0 test.wav
arecord	音频录制	arecord -f cd -d 10 recording.wav
amixer	混音器控制	amixer sset Master 80%
alsamixer	交互式混音器	alsamixer
speaker-test	扬声器测试	speaker-test -c 2 -t sine

7.2 调试技巧

1. 查看声卡信息：

cat /proc/asound/cards

列出系统中所有可用的声卡。

2. 查看PCM设备信息：

cat /proc/asound/pcm

显示所有PCM设备的详细信息。

3. 调试XRUN (underrun/overrun)：
XRUN是指缓冲区欠载或过载，通常由系统负载过高或缓冲区设置不当引起。启用ALSA调试功能可以帮助诊断：

# 在/proc/asound/card0/pcm0p/sub0/中查看状态
cat /proc/asound/card0/pcm0p/sub0/status

4. 寄存器调试（嵌入式开发中常用）：
某些平台提供了调试接口来查看音频相关寄存器状态：

# 查看音频编解码器寄存器
echo 0 1 0 0 > /sys/devices/platform/soc/codec/audio_reg_debug/audio_reg

5. procfs调试信息：
ALSA通过proc文件系统暴露了大量调试信息：

ls /proc/asound/
# 常见文件：
# card0/pcm0p/sub0/hw_params - 硬件参数
# card0/pcm0p/sub0/status - 设备状态
# card0/pcm0p/sub0/xrun_debug - XRUN调试

7.3 配置ALSA

ALSA配置文件通常位于/etc/asound.conf或~/.asoundrc。以下是一个简单示例，设置默认声卡和软件混音：

# 设置默认声卡
defaults.pcm.card 0
defaults.ctl.card 0

# 创建软件混音设备
pcm.softmix {
    type softvol
    slave.pcm "default"
    control.name "Master"
    control.card 0
}

# 使用软件混音作为默认设备
pcm.!default {
    type plug
    slave.pcm "softmix"
}

8. ALSA在现代Linux音频栈中的位置

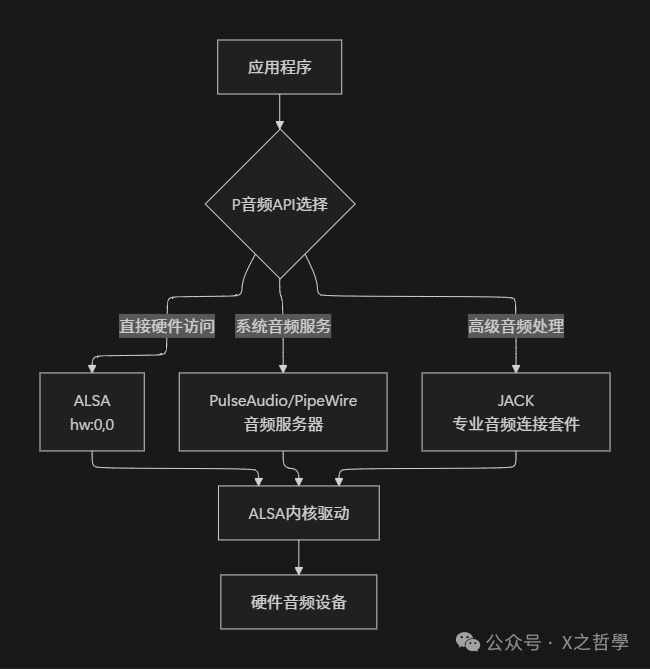

在现代Linux系统中，ALSA通常不是应用程序直接交互的音频层，而是作为底层硬件抽象层，被更高层的音频服务器使用：

这种分层架构提供了灵活性和功能性之间的平衡：

• 直接ALSA访问：最低延迟，适合专业音频应用
• PulseAudio/PipeWire：提供混音、网络音频、设备热切换等高级功能
• JACK：专业级低延迟音频连接，支持复杂的音频路由

9. 总结：ALSA的设计价值与未来展望

经过二十多年的发展，ALSA已经成为Linux音频生态系统的基石。它的设计体现了Unix哲学的多个核心理念：

1. 模块化设计：ALSA的各个组件职责分明，可以独立开发、测试和替换。从内核驱动到用户空间库，每个部分都有清晰的接口。

2. 平衡性能与功能：通过精巧的缓冲区管理和中断处理机制，ALSA在提供丰富功能的同时，保持了较低的延迟和较高的性能。

3. 向后兼容性：ALSA提供了OSS兼容层，确保旧应用程序无需修改即可在新系统上运行。

4. 广泛的硬件支持：从消费级声卡到专业音频接口，从嵌入式设备到服务器，ALSA支持几乎所有类型的音频硬件。

随着PipeWire等新架构的兴起，ALSA的角色可能进一步向纯粹的硬件抽象层演进，但其在Linux音频历史中的地位和其优雅的设计哲学，将持续影响未来的系统开发。
