引言: 为什么需要 DRM?
回顾早期的 Linux 桌面，当用户想要调整屏幕分辨率或运行3D应用时，情况相当混乱：各家显卡厂商提供专属驱动，X Server 直接与这些驱动通信，整个图形栈缺乏统一标准。随着多 GPU、多显示器、GPU 虚拟化等复杂需求的出现，原有架构的局限性日益凸显。
DRM 的出现，如同为这座“混乱城市”设立了统一的“城市规划局”。它最初仅为 Direct Rendering Infrastructure 提供内核支持，如今已演变为 Linux 图形栈不可或缺的核心基础设施。
第一章: DRM 的核心哲学与演进历程
1.1 设计思想: 分层的抽象艺术
DRM 的设计深植于 Unix 的“一切皆文件”哲学，并在图形硬件领域实现了优雅的抽象分层。其核心思想可概括为：
- 统一设备模型： 将各类显卡统一抽象为 DRM 设备。
- 资源管理隔离： 通过文件描述符隔离不同客户端的资源访问权限。
- 模式设置与内存管理分离： KMS 专职显示控制，GEM/TTM 负责内存管理。
- 用户态与内核态协作： 内核提供基础框架与资源管理，复杂策略与渲染逻辑置于用户态。
第二章: DRM 核心概念深度剖析
2.1 基础抽象: 硬件如何变成软件对象
让我们通过一个现代化电视台的比喻来理解这些抽象：
场景： 一个拥有完整播出链路的电视台。
- CRTC： 如同电视台的主控播出台，决定最终哪个画面、以何种时序播出。
- Plane： 好比视频混合器，能够叠加字幕、台标、主画面等多个图层。
- Encoder： 相当于信号调制设备，将数字信号转换为 HDMI、DP 等物理接口标准信号。
- Connector： 就是物理接口本身，如 HDMI 端口，负责检测显示器的连接与拔除状态。
- Bridge： 若需额外的信号转换芯片（如 DP 转 LVDS），它便是这座“信号桥梁”。
// 核心数据结构关系 (简化示意)
struct drm_device {
struct list_head crtc_list; // 所有 CRTC
struct list_head plane_list; // 所有 Plane
struct list_head encoder_list; // 所有 Encoder
struct list_head connector_list; // 所有 Connector
struct drm_file *filelist; // 打开的文件列表
const struct drm_driver *driver; // 驱动特定操作
};
struct drm_crtc {
struct drm_device *dev; // 所属设备
struct drm_plane *primary; // 主显示平面
struct drm_plane *cursor; // 鼠标光标平面
struct drm_display_mode mode; // 当前显示模式
// ... 状态管理、回调函数等
};
struct drm_plane {
struct drm_device *dev;
uint32_t possible_crtcs; // 可以连接到哪些 CRTC
const struct drm_plane_funcs *funcs; // 平面操作
// ... 格式支持、图层属性等
};

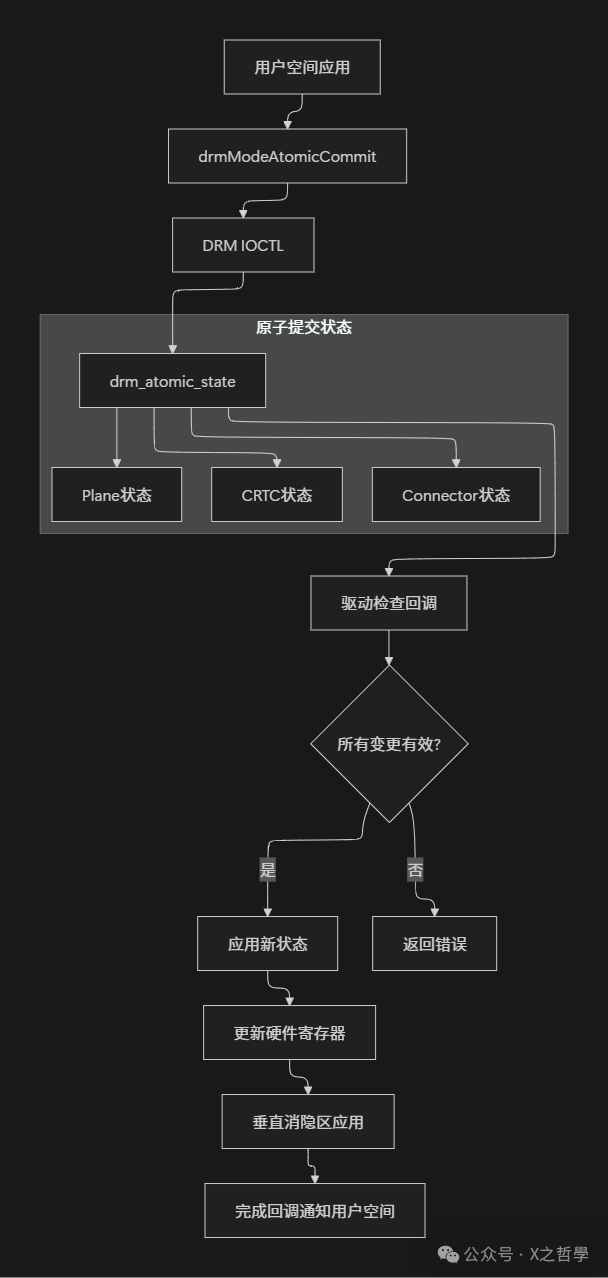

2.2 KMS : 显示控制的基石
KMS 堪称图形系统的 交通管制中心。在旧架构中，改变显示模式（如分辨率、刷新率）常导致 X Server 完全重启，屏幕黑屏数秒。KMS 彻底改变了这一局面：
- 原子性操作： 将所有显示配置变更打包为一个事务提交，要么全部成功应用，要么全部回滚。
- 无闪烁切换： 利用双缓冲机制与精确的时序控制，实现显示模式间的平滑过渡。
- 早期启动显示： 在内核启动的早期阶段即可初始化并显示控制台，提升用户体验。
2.3 GEM : GPU 内存管理
将 GPU 比作一个 建筑工地，那么：
- Buffer 对象： 工地上的砖块、水泥等建筑材料堆。
- GEM： 是仓库管理员，负责记账（谁申请、谁释放）、调度（材料放哪），防止施工队（GPU）和设计方（CPU）争抢材料。
- 显存： 是大小有限的存储场地。
GEM 面临的核心挑战之一是缓存一致性——CPU 和 GPU 可能看到不同的内存视图。其解决方案涉及复杂的同步机制。
// GEM 核心数据结构示例
struct drm_gem_object {
struct kref refcount; // 引用计数，管理生命周期
size_t size; // 缓冲区大小
struct drm_device *dev;
struct file *filp; // 关联的 shmem 文件
struct address_space *mapping; // 地址空间映射
/* 驱动私有数据 */
void *driver_private;
/* DMA 相关 */
struct dma_buf *dma_buf;
dma_addr_t dma_addr;
};
// 关键操作：为用户空间映射创建偏移量
int drm_gem_create_mmap_offset(struct drm_gem_object *obj)
{
struct drm_device *dev = obj->dev;
// 创建 mmap 偏移量，让用户空间可以映射此缓冲区
return drm_gem_create_mmap_offset_size(obj, obj->size);
}
第三章: DRM 子系统架构全景

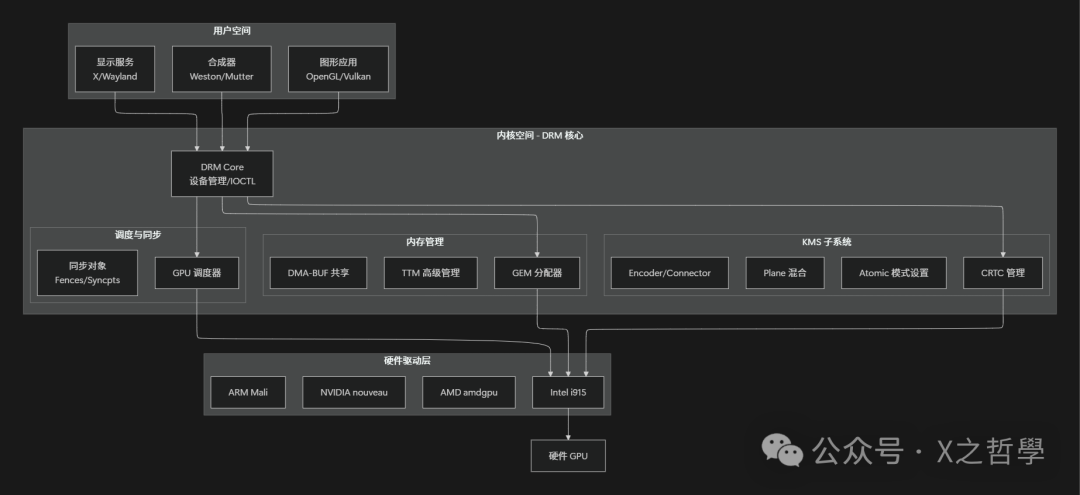

3.1 整体架构: 模块化设计

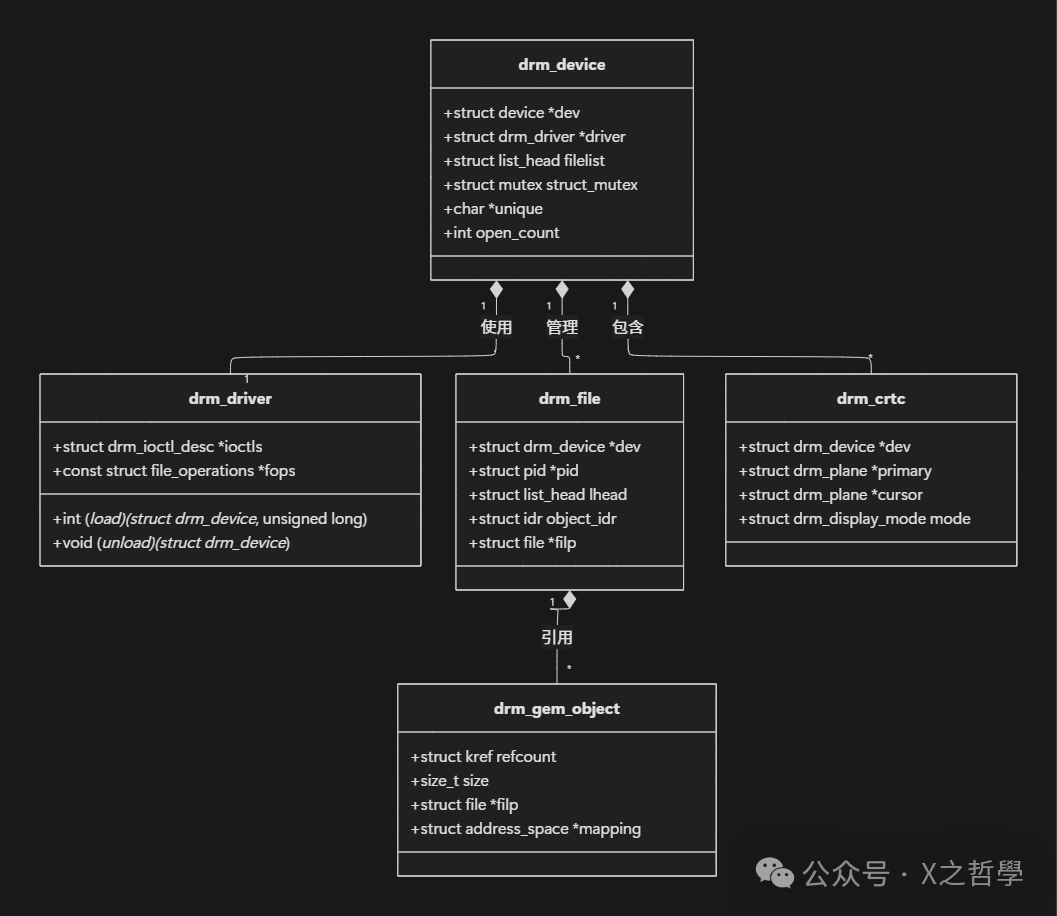

3.2 关键数据结构关系网
第四章: 实战解析 - 实现一个简单的 DRM 驱动
4.1 最小化 DRM 驱动框架
以下是一个极简的“fake”驱动示例，它仅初始化显示管线并展示纯色背景，是理解 Linux 内核驱动框架的优秀起点。
#include <drm/drmP.h>
#include <drm/drm_crtc.h>
#include <drm/drm_fb_helper.h>
#include <drm/drm_gem.h>
// 1. 定义驱动私有数据结构
struct fake_drm_device {
struct drm_device dev;
void __iomem *regs; // 假设的寄存器映射空间
struct drm_crtc crtc;
struct drm_encoder encoder;
struct drm_connector connector;
struct drm_plane primary_plane;
// 帧缓冲区相关
struct drm_framebuffer *fb;
void *vram; // 显存虚拟地址
dma_addr_t paddr; // 物理地址
};
// 2. CRTC 操作函数集实现
static const struct drm_crtc_funcs fake_crtc_funcs = {
.destroy = drm_crtc_cleanup,
.set_config = drm_crtc_helper_set_config,
.page_flip = drm_crtc_helper_page_flip,
};
static const struct drm_crtc_helper_funcs fake_crtc_helper_funcs = {
.disable = fake_crtc_disable,
.enable = fake_crtc_enable,
.mode_set = fake_crtc_mode_set,
.mode_set_nofb = fake_crtc_mode_set_nofb,
.atomic_check = fake_crtc_atomic_check,
.atomic_begin = fake_crtc_atomic_begin,
.atomic_flush = fake_crtc_atomic_flush,
};
// 3. Plane 操作函数集实现
static const struct drm_plane_funcs fake_plane_funcs = {
.update_plane = drm_primary_helper_update,
.disable_plane = drm_primary_helper_disable,
.destroy = drm_primary_helper_destroy,
.reset = drm_atomic_helper_plane_reset,
.atomic_duplicate_state = drm_atomic_helper_plane_duplicate_state,
.atomic_destroy_state = drm_atomic_helper_plane_destroy_state,
.atomic_get_property = fake_plane_atomic_get_property,
.atomic_set_property = fake_plane_atomic_set_property,
};
// 4. 驱动加载入口函数
static int fake_drm_load(struct drm_device *dev, unsigned long flags)
{
struct fake_drm_device *fake = dev->dev_private;
int ret;
// 初始化 DRM 核心的模式配置
drm_mode_config_init(dev);
// 设置模式配置的参数限制
dev->mode_config.min_width = 640;
dev->mode_config.max_width = 1920;
dev->mode_config.min_height = 480;
dev->mode_config.max_height = 1080;
dev->mode_config.funcs = &fake_mode_config_funcs;
// 创建 CRTC 并绑定主平面
ret = drm_crtc_init_with_planes(dev, &fake->crtc,
&fake->primary_plane,
NULL, // 无光标平面
&fake_crtc_funcs,
NULL);
if (ret) goto err;
drm_crtc_helper_add(&fake->crtc, &fake_crtc_helper_funcs);
// 创建 Encoder
ret = drm_encoder_init(dev, &fake->encoder,
&fake_encoder_funcs,
DRM_MODE_ENCODER_NONE, NULL);
if (ret) goto err;
// 创建 Connector
ret = drm_connector_init(dev, &fake->connector,
&fake_connector_funcs,
DRM_MODE_CONNECTOR_HDMIA);
if (ret) goto err;
drm_connector_helper_add(&fake->connector,
&fake_connector_helper_funcs);
// 连接 Connector 和 Encoder
drm_connector_attach_encoder(&fake->connector, &fake->encoder);
// 设置默认分辨率并启用
drm_helper_disable_unused_functions(dev);
return 0;
err:
fake_drm_unload(dev);
return ret;
}
// 5. 驱动声明
static struct drm_driver fake_drm_driver = {
.driver_features = DRIVER_MODESET | DRIVER_GEM | DRIVER_PRIME,
.load = fake_drm_load,
.unload = fake_drm_unload,
.fops = &fake_drm_fops,
// GEM 相关操作
.gem_free_object_unlocked = fake_gem_free_object,
.gem_vm_ops = &fake_drm_gem_vm_ops,
.dumb_create = fake_dumb_create,
.dumb_map_offset = fake_dumb_mmap_offset,
.dumb_destroy = drm_gem_dumb_destroy,
.prime_handle_to_fd = drm_gem_prime_handle_to_fd,
.prime_fd_to_handle = drm_gem_prime_fd_to_handle,
.gem_prime_export = fake_gem_prime_export,
.gem_prime_import = fake_gem_prime_import,
.name = "fake-drm",
.desc = "Fake DRM Driver for Educational Purpose",
.date = "2024",
.major = 1,
.minor = 0,
.patchlevel = 0,
};
// 6. 模块注册宏
module_drm_driver(fake_drm_driver);

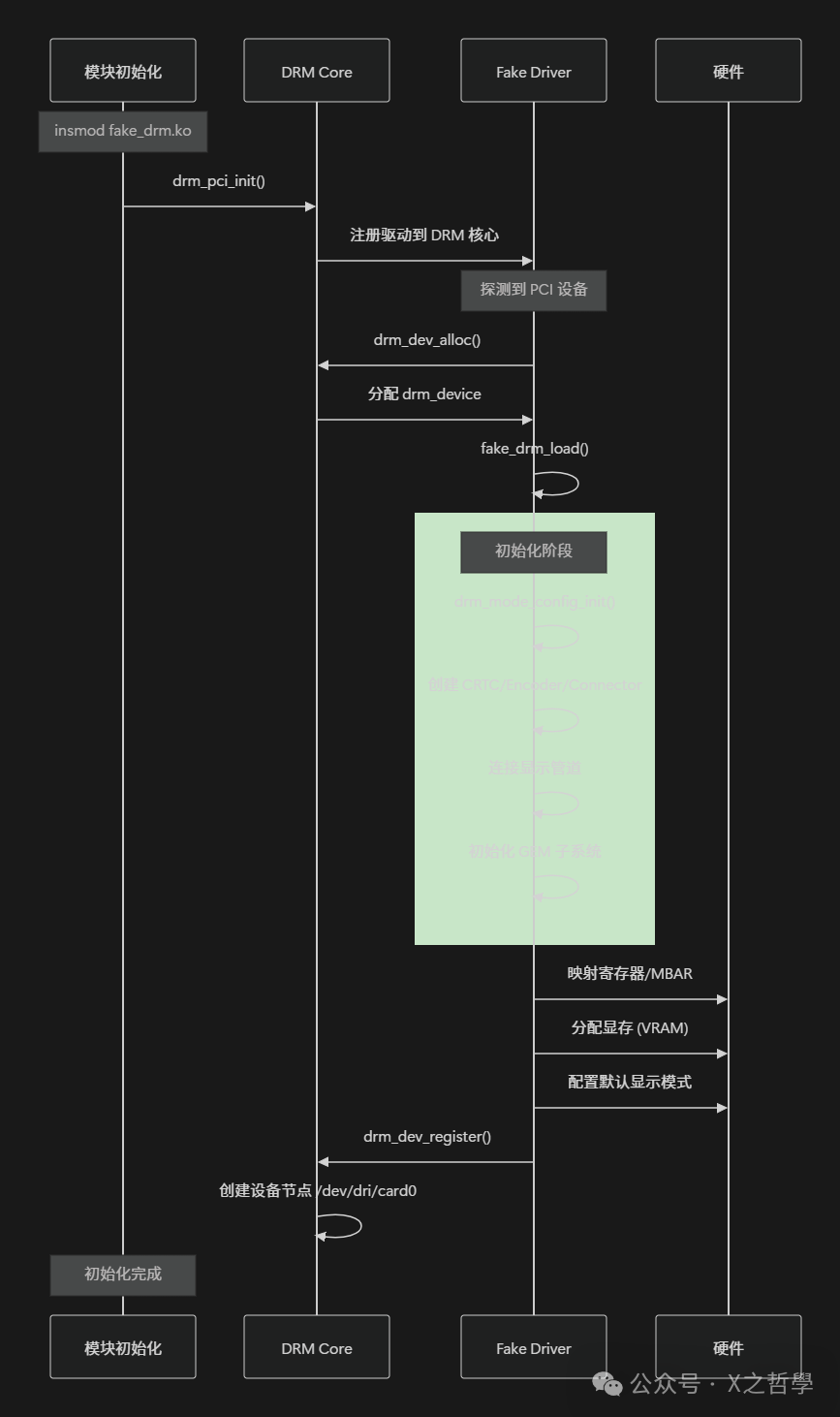

4.2 驱动初始化流程图
第五章: 用户空间接口与编程模型
5.1 DRM 设备文件操作
DRM 内核子系统通过 /dev/dri/card* 设备文件向用户空间暴露其功能。
# 查看系统中的 DRM 设备节点
$ ls -la /dev/dri
total 0
drwxr-xr-x 3 root root 100 Apr 10 10:00 .
drwxr-xr-x 20 root root 4260 Apr 10 10:00 ..
drwxr-xr-x 2 root root 80 Apr 10 10:00 by-path
crw-rw----+ 1 root video 226, 0 Apr 10 10:00 card0 # 主显示设备
crw-rw----+ 1 root video 226, 1 Apr 10 10:00 card1 # 可能的第二GPU
crw-rw----+ 1 root render 226, 128 Apr 10 10:00 renderD128 # 非特权渲染节点
5.2 用户空间库: libdrm
libdrm 提供了访问 DRM 内核接口的用户空间 API，是 Mesa 3D、Wayland 合成器等高级图形库的基石。
// 使用 libdrm 查询显示信息的典型流程
#include <xf86drm.h>
#include <xf86drmMode.h>
int main() {
int fd;
drmModeRes *res;
drmModeConnector *connector;
// 1. 打开 DRM 设备（此处尝试按名打开 i915 驱动）
fd = drmOpen("i915", NULL);
if (fd < 0) { // 回退到直接打开设备文件
fd = open("/dev/dri/card0", O_RDWR | O_CLOEXEC);
}
// 2. 获取 DRM 设备的整体资源列表
res = drmModeGetResources(fd);
// 3. 遍历所有连接器，寻找已连接的显示器
for (int i = 0; i < res->count_connectors; i++) {
connector = drmModeGetConnector(fd, res->connectors[i]);
if (connector->connection == DRM_MODE_CONNECTED) {
printf("找到连接的显示器: %s\n",
drmModeGetConnectorTypeName(connector->connector_type));
// 4. 枚举并打印该显示器支持的所有显示模式
for (int j = 0; j < connector->count_modes; j++) {
drmModeModeInfo *mode = &connector->modes[j];
printf(" 模式 %d: %dx%d@%dHz\n",
j, mode->hdisplay, mode->vdisplay,
mode->vrefresh);
}
}
drmModeFreeConnector(connector);
}
drmModeFreeResources(res);
close(fd);
return 0;
}
5.3 原子模式设置示例
现代图形应用程序应优先使用 Atomic API 进行显示配置，它提供了更强大且无状态的编程模型。
// 使用 Atomic API 设置显示模式
static int set_mode_atomic(int drm_fd, uint32_t crtc_id,
uint32_t connector_id, drmModeModeInfo *mode) {
drmModeAtomicReq *req;
uint32_t flags = DRM_MODE_ATOMIC_ALLOW_MODESET;
uint32_t blob_id;
int ret;
// 创建原子操作请求
req = drmModeAtomicAlloc();
// 1. 为新的显示模式创建一个属性块
drmModeCreatePropertyBlob(drm_fd, mode, sizeof(*mode), &blob_id);
// 2. 设置 CRTC 为激活状态
drmModeAtomicAddProperty(req, crtc_id,
get_property_id(drm_fd, crtc_id, "ACTIVE"), 1);
// 3. 为 CRTC 设置新的模式ID
drmModeAtomicAddProperty(req, crtc_id,
get_property_id(drm_fd, crtc_id, "MODE_ID"),
blob_id);
// 4. 将连接器关联到指定的 CRTC
drmModeAtomicAddProperty(req, connector_id,
get_property_id(drm_fd, connector_id, "CRTC_ID"),
crtc_id);
// 5. 提交原子更新事务
ret = drmModeAtomicCommit(drm_fd, req, flags, NULL);
if (ret < 0) {
fprintf(stderr, "原子提交失败: %s\n", strerror(-ret));
}
// 清理资源
drmModeAtomicFree(req);
return ret;
}
第六章: 调试与性能分析工具
6.1 DRM 调试工具集
| 工具名称 |
主要用途 |
示例命令 |
| modetest |
基础模式设置测试与验证 |
modetest -M i915 -c |
| drm_info |
输出详细、可读的 DRM 设备信息 |
drm_info --verbose |
| igt |
Intel 图形测试套件，功能全面的集成测试 |
igt_run tests/drm_crtc |
| drmtrace |
跟踪并记录 DRM IOCTL 调用序列 |
drmtrace -p $(pidof Xorg) |
| drmdebug |
控制内核 DRM 模块的调试输出级别 |
echo 0x3 > /sys/module/drm/parameters/debug |
6.2 debugfs: 内核调试接口
DRM 驱动通过 debugfs 文件系统暴露丰富的运行时信息和调试接口。
# 查看特定 DRM 设备（如 card0）的调试信息目录
$ ls /sys/kernel/debug/dri/0/
crtc-0 crtc-1 drm_buddy drm_dp_aux_dev drm_mm gem_objects i915_capabilities
i915_drpc i915_engine_info i915_frequency i915_forcewake i915_gem_framebuffer
i915_gem_objects i915_guc_info i915_hwmon i915_iaf i915_input i915_llc
i915_memtrack i915_mpf i915_oa i915_parity i915_rc6 i915_sseu i915_swizzle_info
i915_trace i915_vbt i915_wedged i915_wopcm mmio_verbose pstate trace
# 查看当前 GEM 缓冲区对象的统计信息
$ cat /sys/kernel/debug/dri/0/gem_objects
6.3 性能分析: GPU 性能计数器
通过 DRM 接口可以访问 GPU 内部的硬件性能计数器，这对于深度性能分析和优化至关重要。
// 配置并打开 GPU 性能监控 (以Intel GPU为例)
struct drm_i915_perf_open_param param = {
.flags = I915_PERF_FLAG_FD_CLOEXEC |
I915_PERF_FLAG_FD_NONBLOCK,
.num_properties = 0,
};
// 定义要监控的性能指标属性
uint64_t properties[] = {
DRM_I915_PERF_PROP_SAMPLE_OA, 1,
DRM_I915_PERF_PROP_OA_METRICS_SET, metric_set_id,
DRM_I915_PERF_PROP_OA_FORMAT, oa_format,
DRM_I915_PERF_PROP_OA_EXPONENT, oa_exponent,
};
param.num_properties = sizeof(properties) / (2 * sizeof(*properties));
param.properties_ptr = (uint64_t)properties;
// 打开性能监控流
int perf_fd = drmIoctl(drm_fd, DRM_IOCTL_I915_PERF_OPEN, ¶m);
第七章: 高级主题与未来方向

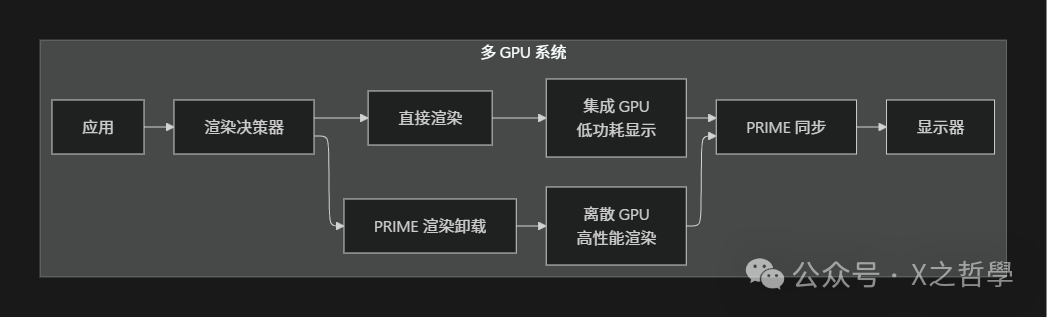

7.1 多 GPU 与异构计算
现代计算平台常包含集成 GPU 与独立 GPU，DRM 通过 PRIME、显式同步等机制原生支持多 GPU 协同工作与异构计算。
7.2 VR/AR 与低延迟渲染
为满足虚拟现实、云游戏等低延迟应用的需求，DRM/KMS 正在扩展其 API。
// 直接显示接口 (KMS API 扩展) 结构示例
struct drm_mode_get_display_info {
__u32 connector_id;
__u32 flags;
__u64 display_latency_ns; // 显示流水线延迟
__u64 render_latency_ns; // 渲染到提交延迟
__u64 scanout_pos; // 当前扫描线位置
__u64 vblank_time; // 下一个垂直消隐时间
};
// 配置低延迟渲染模式（原子提交）
drmModeAtomicReqPtr req = drmModeAtomicAlloc();
drmModeAtomicAddProperty(req, crtc_id, prop_low_latency, 1);
drmModeAtomicAddProperty(req, crtc_id, prop_vrr_enabled, 1); // 启用可变刷新率
7.3 安全与虚拟化
| 安全特性 |
描述 |
关键实现机制 |
| 渲染节点隔离 |
分离特权显示控制与非特权渲染操作 |
/dev/dri/renderD* 设备节点 |
| GPU 虚拟化 |
多个虚拟机安全地共享物理 GPU |
SR-IOV, mediated devices (mdev) |
| 内存保护 |
防止 GPU 越界访问系统内存 |
IOMMU, SVA |
| 内容保护 |
保护高清音视频内容（如播放 DRM 视频） |
HDCP, 安全显示路径 |
第八章: 总结
8.1 DRM 架构优势总结
| 特性维度 |
传统 X11 驱动架构 |
现代 DRM 驱动架构 |
| 模式设置 |
在用户空间进行，速度慢，切换闪烁 |
在内核空间进行，原子操作，无闪烁 |
| 多 GPU 支持 |
支持有限，依赖各种 Hack |
原生支持，通过 PRIME 机制流畅协作 |
| 内存管理 |
各驱动自行其是，分散且复杂 |
统一通过 GEM/TTM 管理，清晰高效 |
| 安全隔离 |
权限控制较弱 |
强大，通过渲染节点实现权限分离 |
| 虚拟化支持 |
实现困难 |
原生支持，具备完善的 mediated devices 框架 |
8.2 核心设计模式回顾
- “一切皆文件”模型： 每个客户端通过独立的文件描述符进行资源隔离与通信。
- 属性化对象模型： CRTC、Plane、Connector 等所有显示对象都暴露一组可查询、可设置的属性。
- 原子更新事务： 将所有显示状态的变更打包为一个原子事务提交，确保一致性。
- 显式同步： 通过 fence (dma_fence) 对象在 CPU、GPU 及不同 GPU 之间进行显式同步。
- 内存共享标准： 通过 DMA-BUF 机制在进程、驱动甚至不同设备间高效共享缓冲区。
8.3 常见问题与解决方案
Q1: 执行页面翻转时屏幕出现闪烁
- 解决方案： 确保页面翻转操作在显示器的垂直消隐期间进行。使用
drmModeAtomicCommit 时，应等待 DRM_MODE_PAGE_FLIP_EVENT 事件或使用带 DRM_MODE_ATOMIC_NONBLOCK 标志的异步提交。
- 检查工具： 使用
modetest 的 -p 选项测试页面翻转，或在内核中启用 DRM 的 *_DEBUG 选项查看时序。
Q2: 怀疑驱动存在内存泄漏
- 诊断步骤：
- 监控
/sys/kernel/debug/dri/<N>/gem_objects 中对象数量是否随时间异常增长。
- 使用
drmedebug 工具或内核的 refcount 调试设施跟踪 GEM 对象的引用计数。
- 在用户空间，可使用
valgrind 等工具辅助检测。
- 常见原因： 未正确关闭 DRM 设备文件描述符，或 GEM 对象引用计数未正确释放。
Q3: 图形性能不佳，帧率低下
- 分析步骤：
- 检查 API： 确认是否使用了传统的
SetCrtc/PageFlip 接口，它们可能引入额外拷贝。优先使用 Atomic API。
- 性能剖析： 如 6.3 节所示，利用 GPU 性能计数器分析瓶颈所在（是顶点处理、像素填充还是纹理读取受限）。
- 检查同步： 过多的
fence 等待会阻塞流水线。检查用户态 驱动开发 中的同步逻辑是否最优。
- 缓冲区管理： 是否频繁分配/释放大缓冲区？考虑使用缓冲区池进行重用。
Q4: 多显示器配置异常，扩展模式不工作
发表于 前天 01:46
|
查看: 5|
回复: 0
