x86指令集底层原理：串操作、循环控制与BCD运算汇编实战解析

x86 架构作为复杂指令集计算机（CISC）的典型代表，其指令系统包含许多功能强大但也相当复杂的指令。本文将通过四类典型指令的深度解析，带你透过现象看本质，理解 x86 架构的设计哲学与底层运行机制。

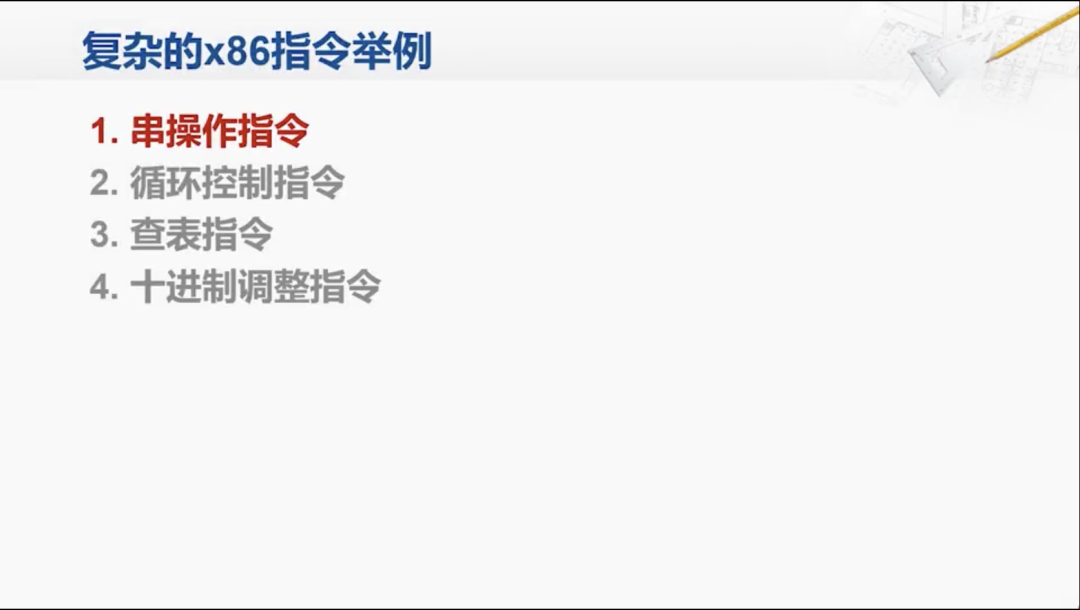

一、串操作指令：高效的数据块处理

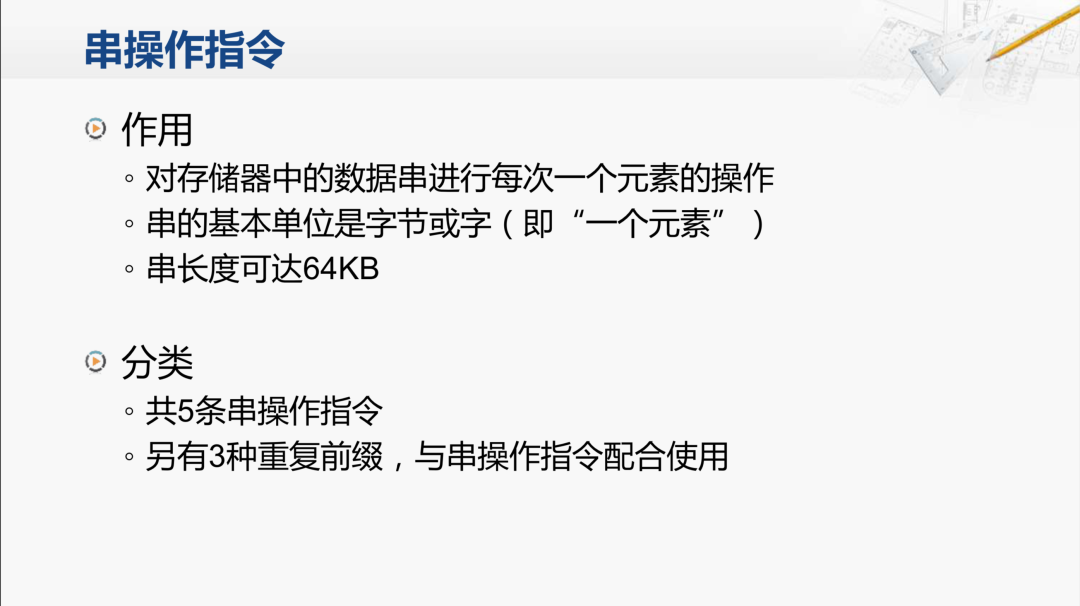

在系统编程中，经常需要对连续的内存数据进行操作。x86 提供了专门的串操作指令来实现这一需求。串操作指令是对存储器中的数据串进行逐个元素的操作，元素可以是字节（Byte）或字（Word）。数据串的长度可达 64KB。

x86 提供了 5 种基本的串操作指令，并配合 3 种重复前缀使用，能够极大地简化代码编写。

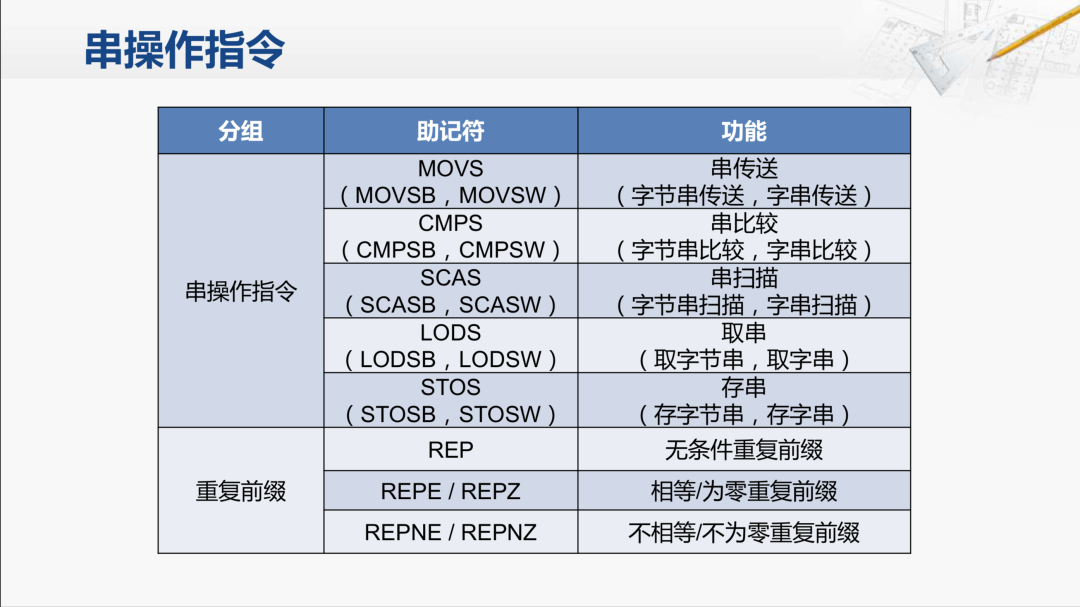

下表展示了这 5 种串操作指令和 3 种重复前缀的对应关系：

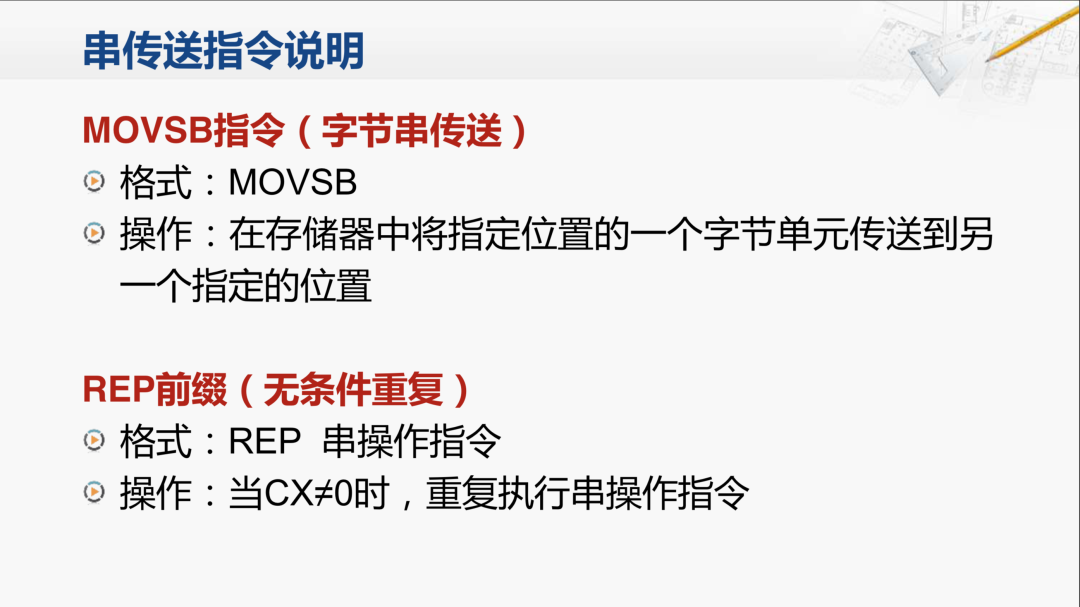

1. 字节串传送指令 (MOVSB)

以字节串传送指令为例，其汇编格式非常简洁，没有任何显式操作数。

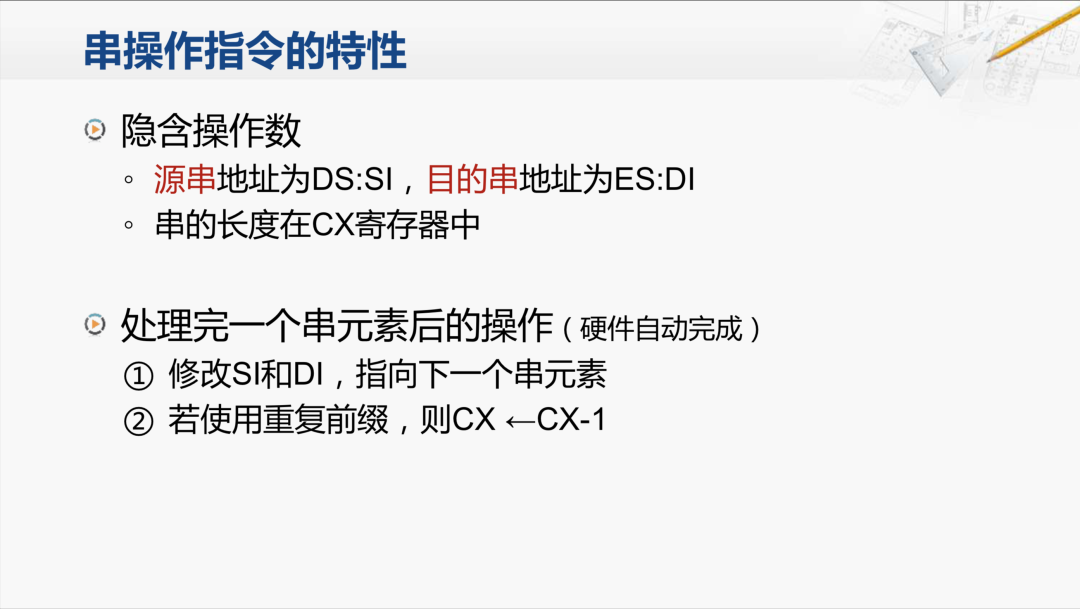

虽然指令本身不写操作数，但这并不意味着它简单。相反，这是因为涉及的操作数太多，无法在指令中全部列出，因此使用了隐含操作数。

• 源串地址：默认由 DS:SI 寄存器组合指向。
• 目的串地址：默认由 ES:DI 寄存器组合指向。
• 串长度：由 CX 寄存器指定。

此外，该指令还包含一系列隐含操作。在完成数据传送后，硬件会自动执行以下步骤：

1. 修改 SI 和 DI 寄存器，使其指向下一个串元素。
2. 判断是否存在重复前缀（如 REP），如果存在，则将 CX 寄存器的值减 1。
3. 如果 CX 不为 0，继续重复执行，直到 CX 为 0。

这些复杂的流程控制完全由硬件自动完成，无需程序员手动编写循环逻辑。

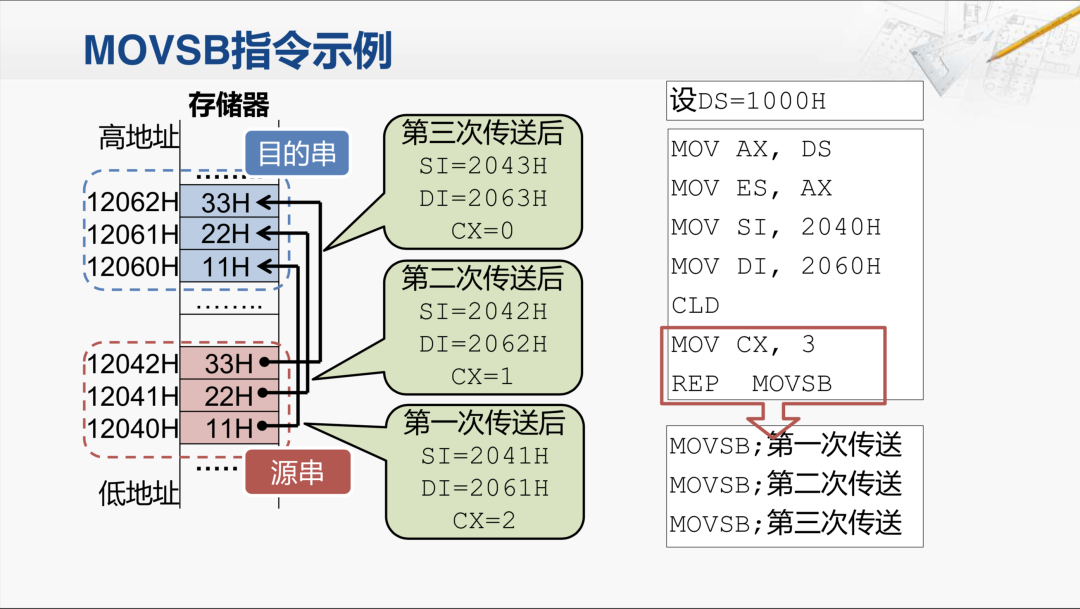

2. 实战示例：内存数据搬运

假设我们需要将内存地址 12040 开始的 3 个字节数据，传送到 12060 开始的位置。假设数据段寄存器 DS 已配置为 1000H。

代码解析：

1. 初始化 ES 寄存器（通过 AX 中转）。
2. SI 指向源偏移地址，DI 指向目的偏移地址。
3. CLD 指令清空方向标志位，确定传送方向为地址递增。
4. CX 设置为 3，表示传送 3 个字节。
5. REP MOVSB 执行传送。

硬件执行过程：

• 第一次传送：字节被搬运，SI、DI 自动加 1，CX 自动减 1。
• 后续传送：重复上述过程，直到 CX 变为 0。

值得注意的是，所谓的“传送”在底层实际上是 CPU 发起一次读操作（从源地址读入 CPU），紧接着发起一次写操作（写入目的地址）。

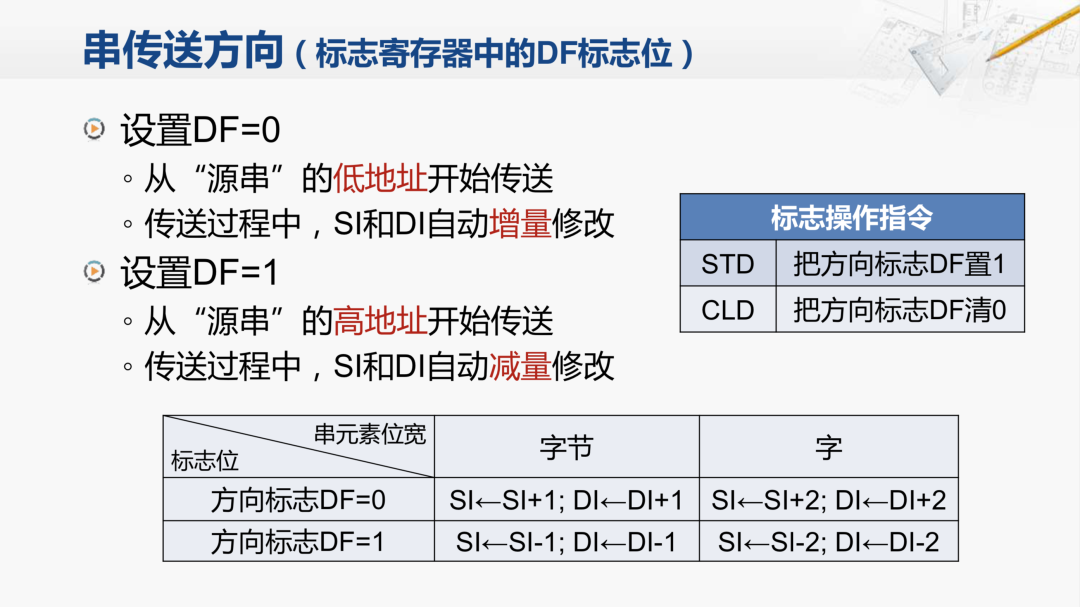

3. 方向标志位 (DF) 与内存重叠处理

串操作的一个关键特性是支持方向设置，这主要是为了解决源串和目的串在内存中重叠的问题。

• DF = 0：从低地址向高地址传送（SI、DI 自动增量）。
• DF = 1：从高地址向低地址传送（SI、DI 自动减量）。

可以通过 STD 指令置位 DF，或通过 CLD 指令复位 DF。

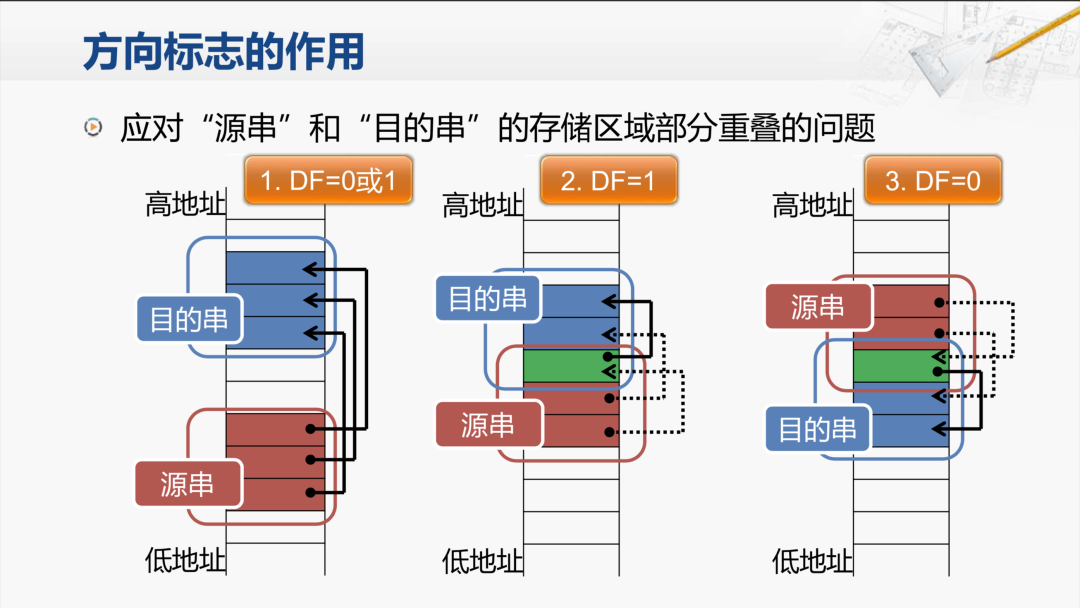

重叠场景分析：

• 如果源串和目的串不重叠，方向任意。
• 源串低地址与目的串高地址重叠（左图）：必须设置 DF=1，从高地址开始传送，否则会覆盖尚未传送的源数据。
• 源串高地址与目的串低地址重叠（右图）：必须设置 DF=0，从低地址开始传送。

这种设计体现了 计算机系统 在处理内存操作时的严谨性，确保数据的一致性。

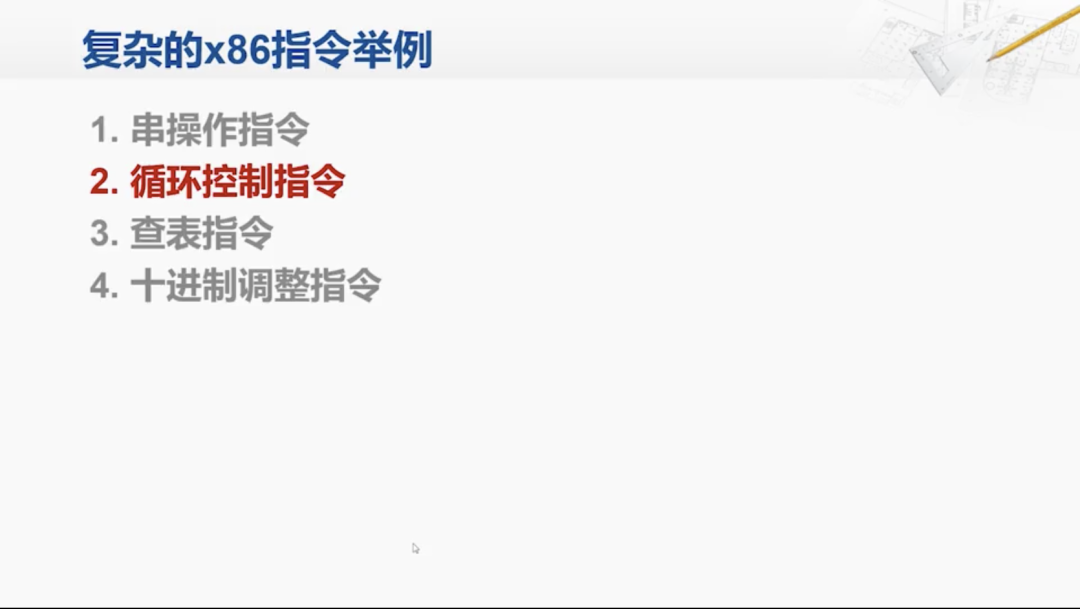

二、循环控制指令：硬件级的流程优化

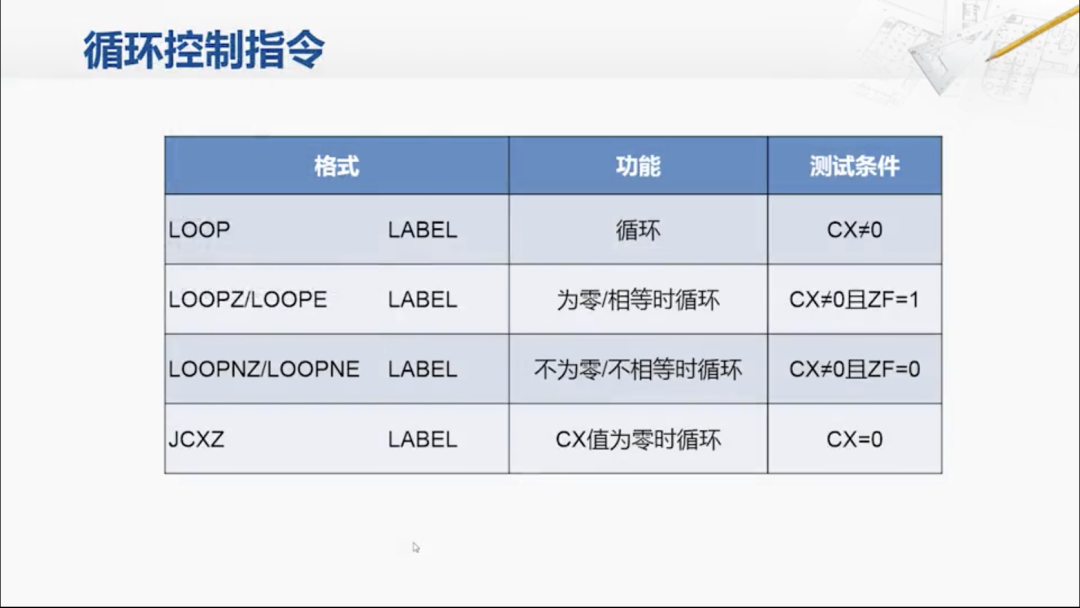

x86 提供了一组专门的循环控制指令，用于简化循环结构的编写。

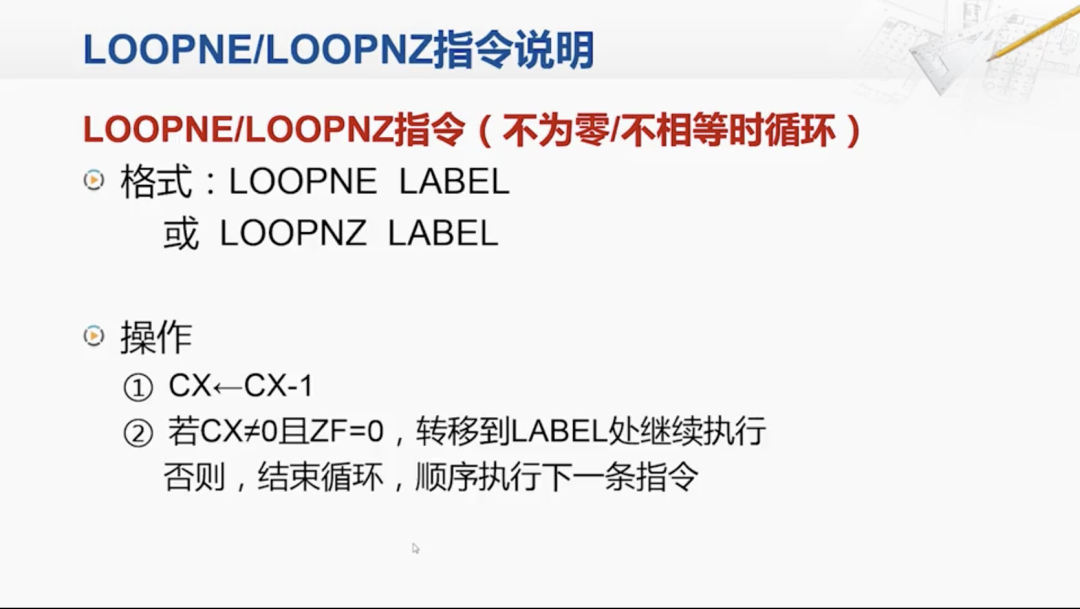

以 LOOPNE (Loop While Not Equal) 或 LOOPNZ (Loop While Not Zero) 为例，这两条指令编码相同。

操作逻辑：

1. CX 寄存器内容减 1。
2. 判断 CX 是否为 0。
3. 检查标志位 ZF（零标志位）。
4. 如果 CX ≠ 0 且 ZF = 0，则跳转到目标地址继续循环；否则结束循环。

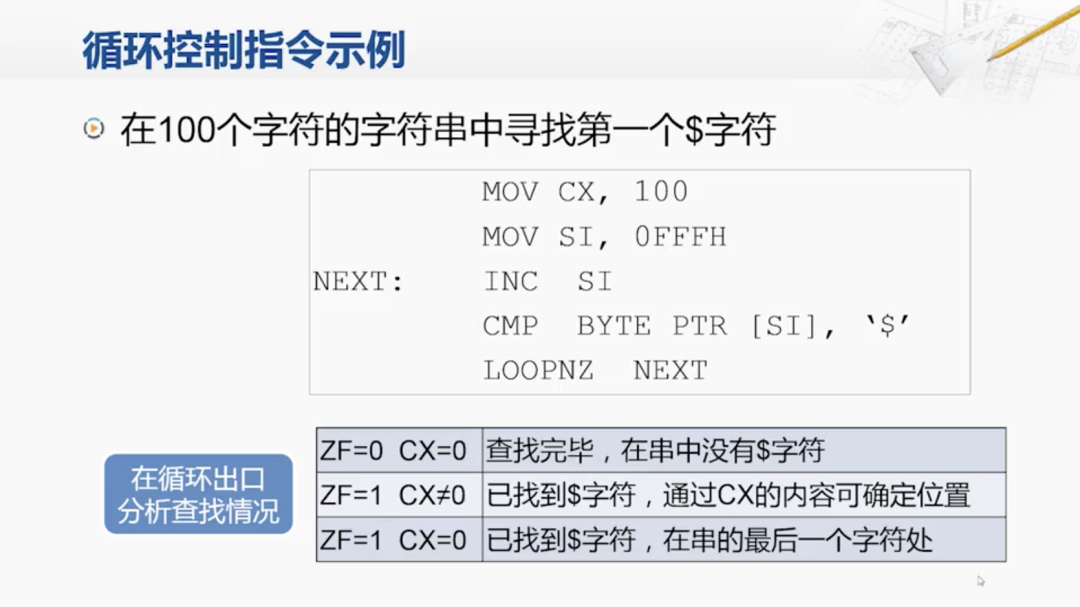

实战示例：字符串查找

假设我们需要在一段 100 字节的字符串中查找特定的字符。这涉及基础的 算法与数据结构 逻辑，即线性查找。

代码逻辑：

1. CX 初始化为 100（循环次数）。
2. SI 指向字符串首地址。
3. 循环体内部：将 SI 指向的内存字节与目标字符比较。
4. 如果相等，ZF 置位，LOOPNZ 终止循环。
5. 如果不相等，LOOPNZ 检查 CX，若 CX 不为 0 则继续。

虽然可以使用 DEC CX 和 JNZ 等指令组合实现相同功能，但 LOOPNZ 这种复合指令的存在，显著提高了代码密度和编程便利性。

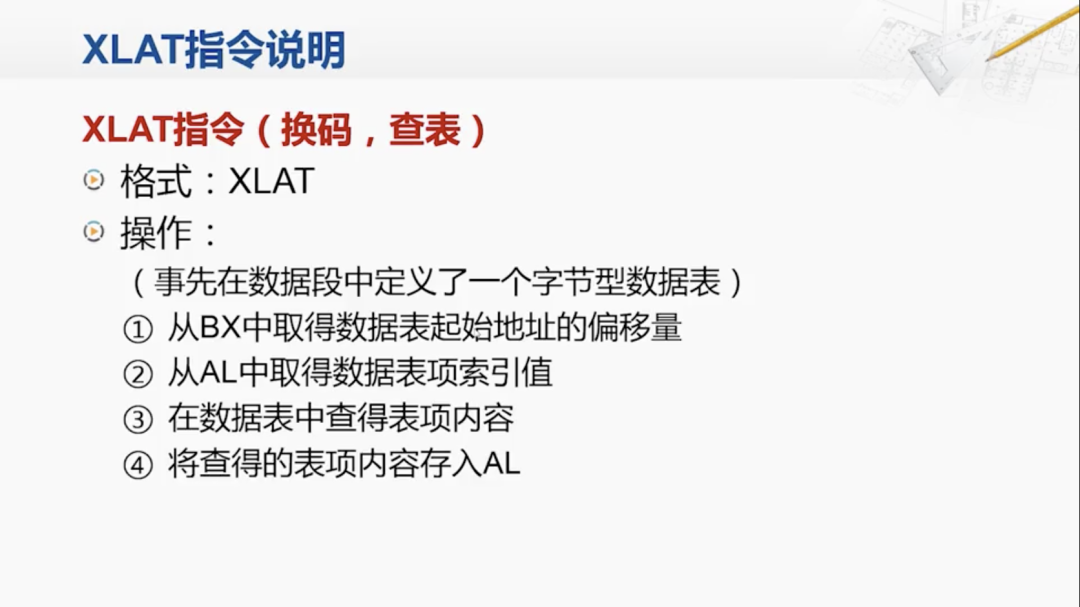

三、查表指令 (XLAT)：硬件级映射

XLAT 是一条用于快速转换数据的指令，常用于字符码转换或查找表操作。

隐含操作数：

• BX：存储数据表（数组）的起始地址偏移量。
• AL：存储索引值。

执行过程：
指令执行时，CPU 计算 DS:BX + AL 的地址，读取该地址处的一个字节，并将其存回 AL 寄存器。即 AL = Memory[BX + AL]。

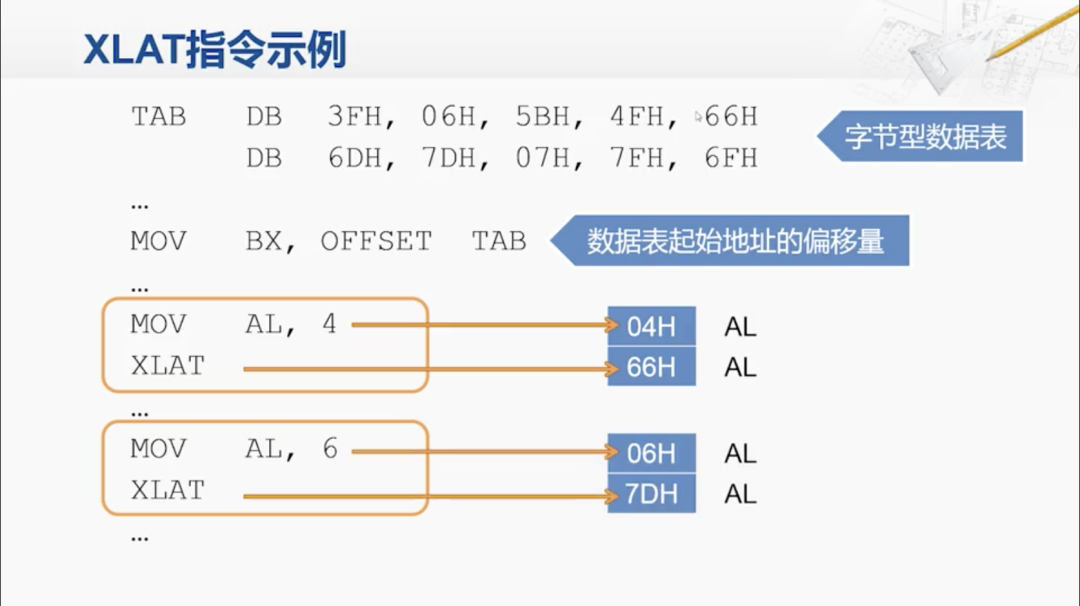

实战示例：数组索引访问

在此示例中：

1. 定义了一个字节数组。
2. BX 指向数组开头。
3. AL 设为 4。
4. 执行 XLAT 后，AL 变为数组第 4 个元素的值（66H）。
5. 若 AL 设为 6，执行后 AL 变为 7DH。

这种指令在加密算法、字符编码转换等需要频繁查表的 算法 场景中非常高效。

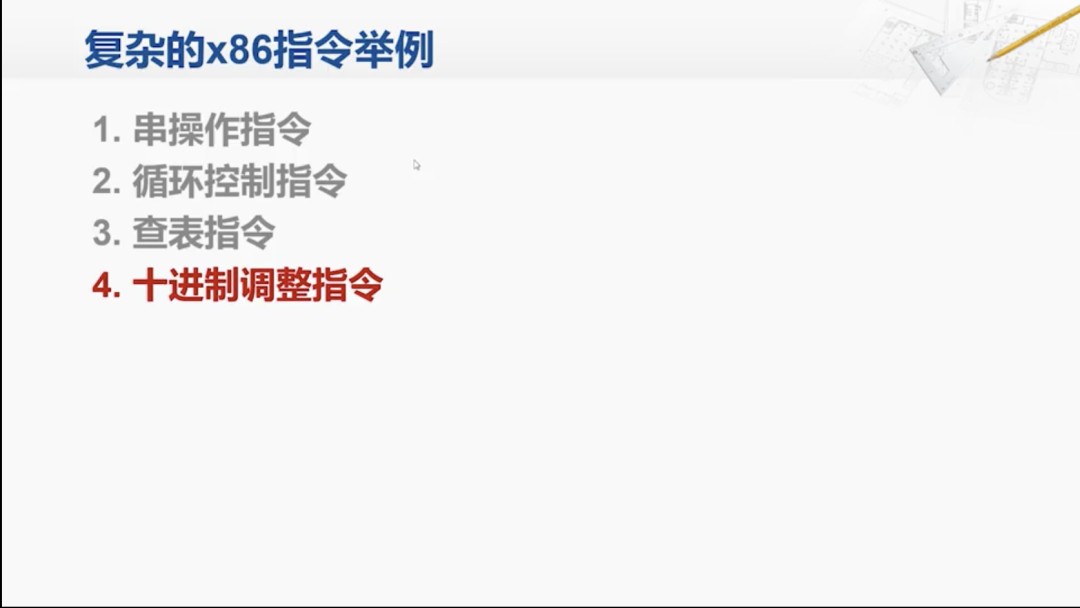

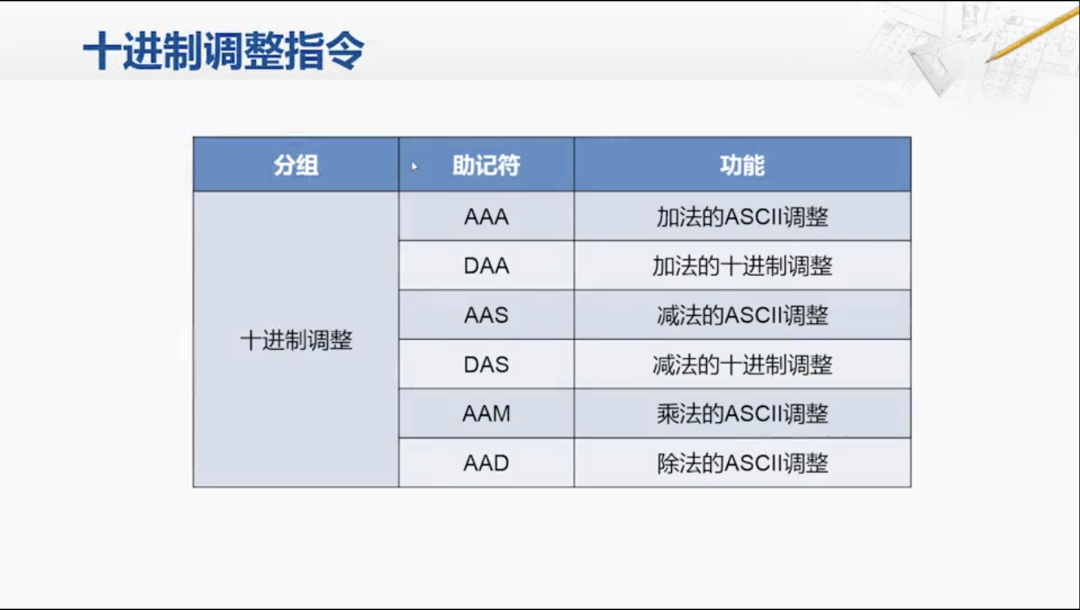

四、十进制调整指令 (DAA)：BCD 码运算

在某些金融或仪表设备场景中，使用 BCD（Binary-Coded Decimal）码比纯二进制更方便。x86 提供了专门的指令来支持 BCD 运算的修正。

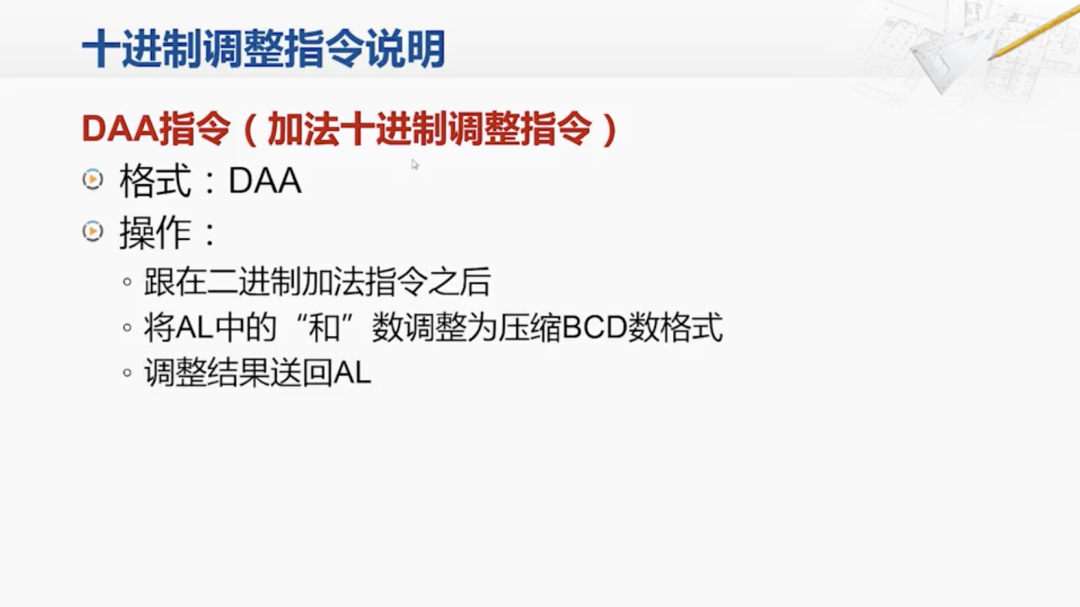

DAA (Decimal Adjust AL after Addition) 指令用于在执行 ADD 或 ADC 指令后，将 AL 中的结果调整为压缩 BCD 格式。

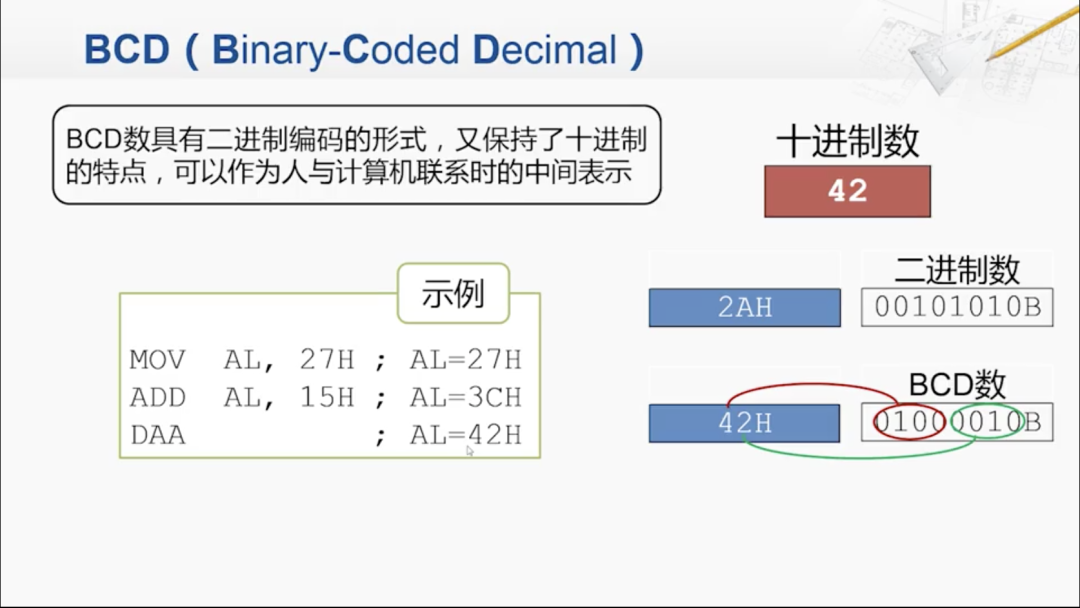

BCD 码原理：
用 4 个比特位表示一个十进制数字（0-9）。例如，十进制 42 的压缩 BCD 码为 0100 0010 (即 16 进制的 42H)。这与二进制表示的 42 (即 2AH) 完全不同。

实战示例：BCD 加法

假设我们要计算十进制 27 + 15。

1. MOV AL, 27H：加载 BCD 码 27。
2. ADD AL, 15H：加上 BCD 码 15。
   • 二进制加法结果：27H + 15H = 3CH。
   • 3CH 并不是我们期望的 BCD 结果（期望是 42H）。
3. DAA：执行调整。
   • CPU 检测到低 4 位或高 4 位非 BCD 合法值或发生了进位，自动进行加 6 修正等操作。
   • 最终 AL 变为 42H。

总结：x86 指令的复杂性之美

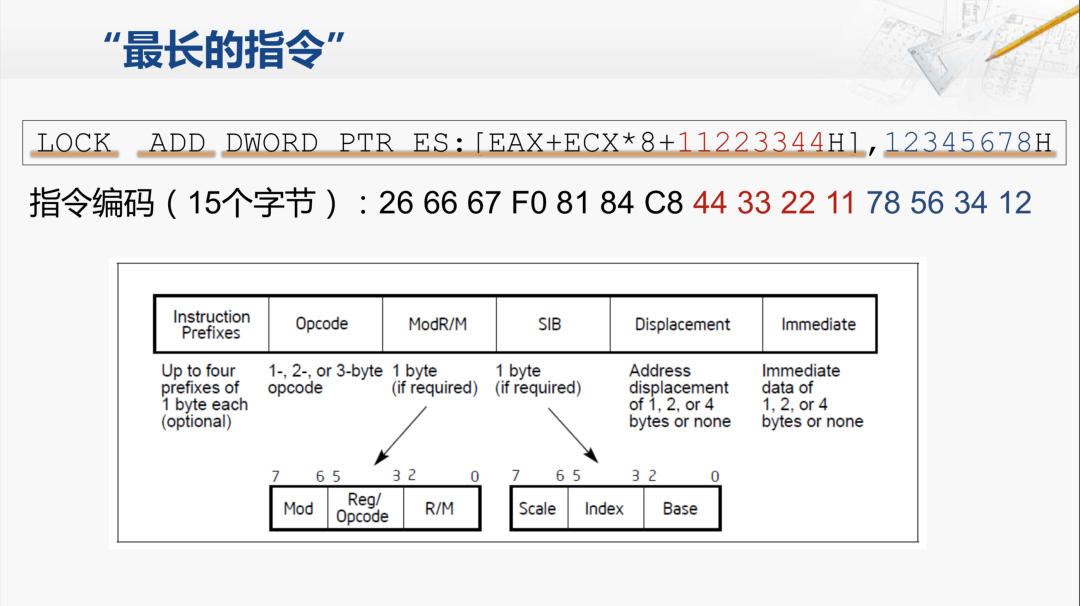

最后，我们通过一条极端的指令来感受 x86 的复杂程度：

这条指令包含：

• LOCK 前缀（用于多核同步）。
• 复杂的寻址模式：基址(EAX) + 变址(ECX * 8) + 偏移量。
• 段超越前缀（强制使用 ES 段）。
• 立即数运算。
• 内存回写。

整条指令编码长达 15 字节。这种复杂性虽然增加了硬件解码的难度，但也赋予了程序员极高的控制力和代码密度，这正是 x86 架构历经数十年依然屹立不倒的重要原因之一。
