Wireshark网络抓包实战教程：界面解析、过滤器使用与TCP三次握手分析

Wireshark是一款功能强大的网络封包分析软件。它能捕获流经网卡的数据报文，并以尽可能详细的方式展示网络封包的各类信息。作为网络封包与流量分析领域的利器，它深受网络工程师和分析师的青睐。

本文将系统介绍Wireshark的核心使用方法，主要内容包括：

1. Wireshark主界面构成解析。
2. 简单抓包示例，学习如何捕获并初步分析数据包。
3. 过滤器的深度使用，包括协议过滤、端口/IP过滤以及数据包内容过滤。

Wireshark软件与主界面概览

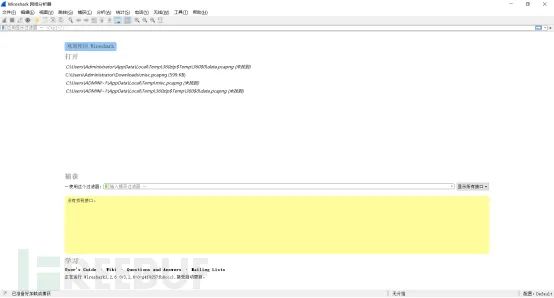

首先，我们来认识Wireshark。下图展示了Wireshark启动后的主界面：

这个界面是进行所有分析操作的基础，下图对其主要区域进行了标注：

一个简单的抓包示例

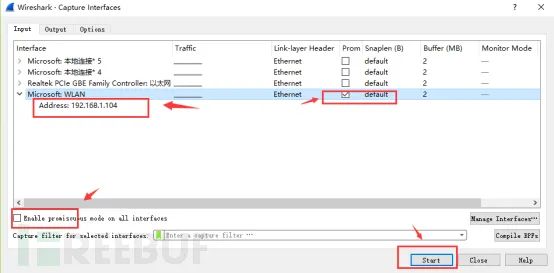

1. 启动抓包：点击菜单栏的 Capture -> Options，选择正在使用的网卡（例如WLAN），然后点击 Start 按钮。

2. 执行操作：Wireshark处于抓包状态后，执行需要监控的网络操作，例如在命令行中执行 ping www.baidu.com。

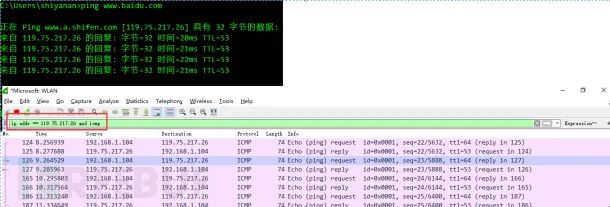

3. 停止与过滤：操作完成后，点击停止按钮。为避免无关数据包干扰，可在过滤栏输入条件。例如，输入 ip.addr == 119.75.217.26 and icmp 可以只显示与百度服务器IP相关且协议为ICMP的数据包。


至此，一个完整的抓包流程就完成了。接下来，我们深入了解界面和过滤功能。

Wireshark抓包界面详解

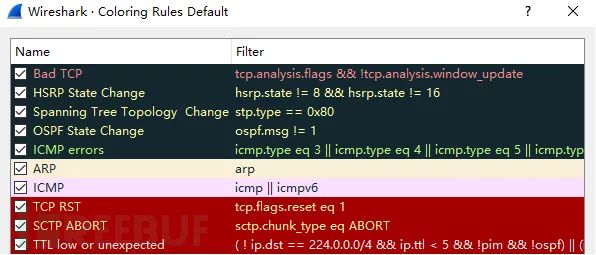

主界面的数据包列表会使用不同颜色区分协议，颜色规则可以在 View -> Coloring Rules 中查看和定制。

界面主要分为四个部分：

1. 显示过滤器 (Display Filter)：用于对已捕获的数据包列表进行筛选。相关设置路径：Analyze -> Display Filters。


2. 数据包列表 (Packet List Pane)：显示所有捕获到的数据包，包含编号、时间戳、源/目的地址、协议、长度和概要信息。

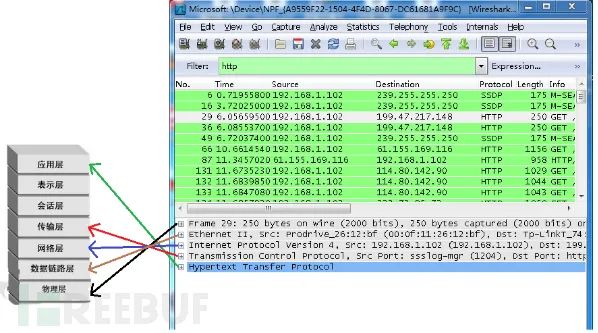

3. 数据包详情 (Packet Details Pane)：选中列表中的某个数据包后，此处会分层显示该数据包的所有详细信息，这是协议分析的核心区域。通常包括：

   • Frame: 物理层数据帧概况。
   • Ethernet II: 数据链路层以太网帧头部。
   • Internet Protocol Version 4: 网络层IP包头。
   • Transmission Control Protocol: 传输层TCP段头部。
   • 应用层协议 (如Hypertext Transfer Protocol): 应用层信息。

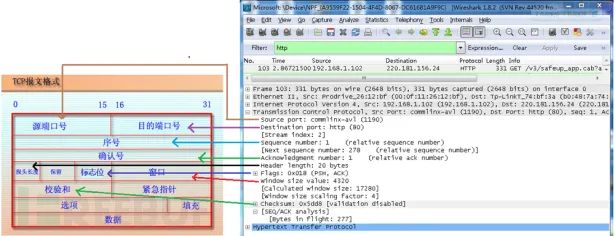

   例如，展开一个TCP包的详情，可以看到每个字段的具体值，理解这些字段对于网络协议分析至关重要。


4. 数据包字节 (Packet Bytes Pane): 以十六进制和ASCII码形式显示数据包的原始字节。

Wireshark过滤器设置详解

面对海量数据包，过滤器能帮助我们快速定位目标。Wireshark提供两种过滤器：抓包过滤器和显示过滤器。

抓包过滤器 (Capture Filters)

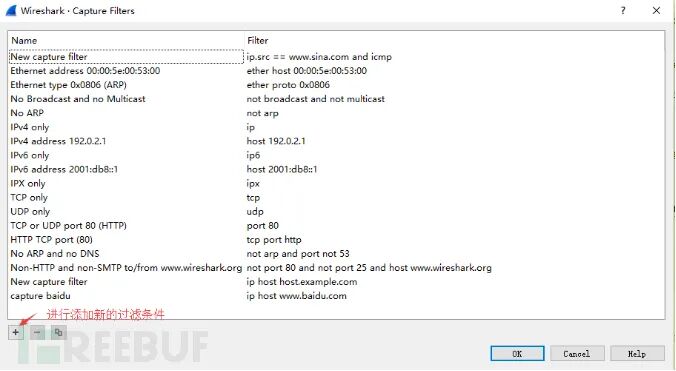

在开始捕获前设置，用于决定哪些数据包被捕获进来。路径：Capture -> Capture Filters。

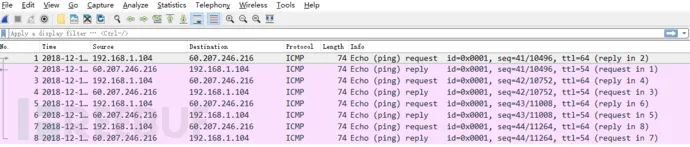

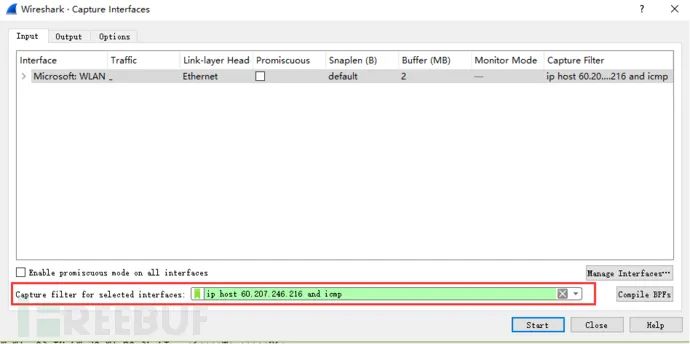

使用方法示例：在抓包前设置过滤条件 ip host 60.207.246.216 and icmp，则只捕获与该主机IP相关的ICMP包。

显示过滤器 (Display Filters)

在捕获完成后使用，从已捕获的数据包中筛选显示内容。在组网简单或流量不大的场景下，掌握这些网络抓包技能并熟练使用显示过滤器即可满足大部分需求。

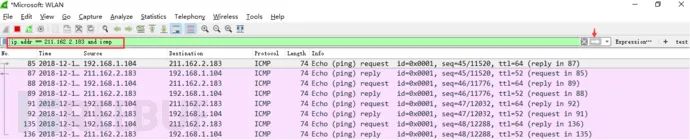

使用方法示例：捕获所有流量后，在显示过滤器栏输入 ip.addr == 211.162.2.183 and icmp 来筛选特定主机的ICMP包。

过滤器表达式规则

1. 抓包过滤器语法

• 协议过滤：直接输入协议名，如 tcp, http。

• IP过滤：host 192.168.1.104， src host 192.168.1.104， dst host 192.168.1.104。
• 端口过滤：port 80， src port 80， dst port 80。
• 逻辑运算符：&& (与)， || (或)， ! (非)。例如：src host 192.168.1.104 && dst port 80。

2. 显示过滤器语法

• 比较操作符：== (等于), != (不等于), > (大于), < (小于), >= (大于等于), <= (小于等于)。

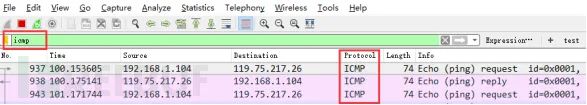

• 协议过滤：直接输入小写协议名，如 tcp, http, icmp。

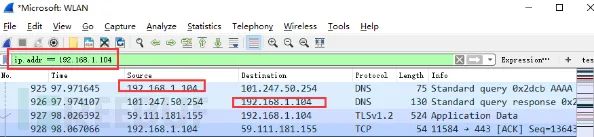

• IP过滤：
  • ip.src ==192.168.1.104 (源地址)
  • ip.dst==192.168.1.104 (目标地址)
  • ip.addr == 192.168.1.104 (源或目标地址)

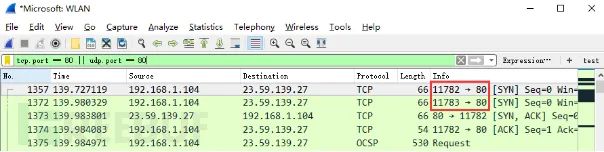

• 端口过滤：
  • tcp.port ==80 (源或目的端口)
  • tcp.srcport == 80 (TCP源端口)
  • tcp.dstport == 80 (TCP目的端口)

• HTTP方法过滤：http.request.method=="GET"。

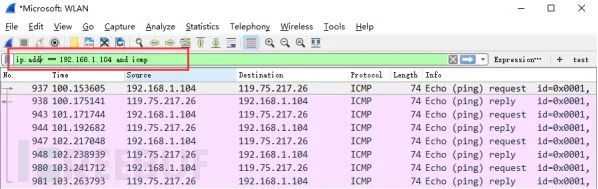

• 逻辑运算符：and, or, not。例如：ip.addr == 192.168.1.104 and icmp。

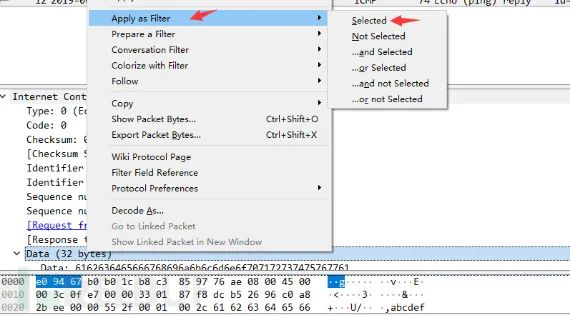

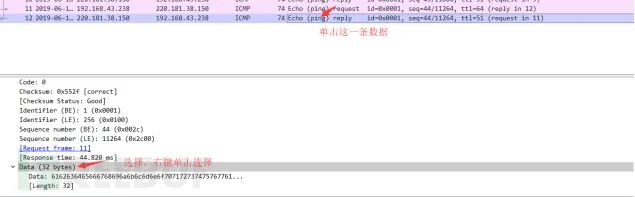

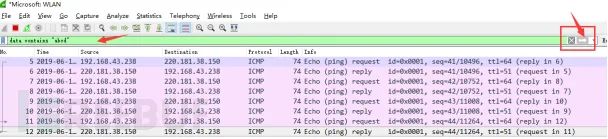

• 按数据包内容过滤：使用 contains 关键词。例如，要过滤负载中包含“abcd”的TCP流，可选中相应数据区域，右键选择“作为过滤器应用” -> “选中”，然后在生成的过滤器后添加 and tcp contains "abcd"。




Wireshark抓包分析TCP三次握手

TCP通过三次握手建立可靠连接。

1. 第一次握手：客户端发送 SYN=1, Seq=0 的包至服务器。
2. 第二次握手：服务器回复 SYN=1, ACK=1, Seq=0, Ack=1 的包。
3. 第三次握手：客户端发送 ACK=1, Seq=1, Ack=1 的包确认连接。

抓包分析步骤：

1. 启动Wireshark抓包，并访问一个网站（如 www.huawei.com）。
2. 通过 ping 命令获取该网站IP（例如 211.162.2.183）。

3. 设置显示过滤器 ip.addr == 211.162.2.183，即可观察到TCP三次握手及后续的HTTP通信数据包。

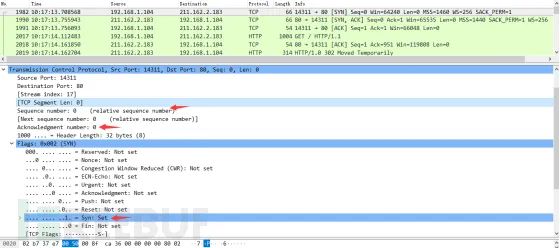

第一次握手数据包详情：
标志位SYN置1，序列号Seq=0。

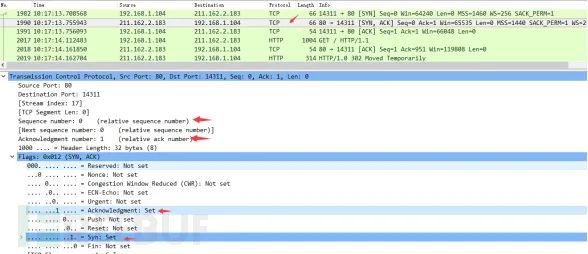

第二次握手数据包详情：
标志位SYN和ACK均置1，确认号Ack=客户端Seq+1=1。

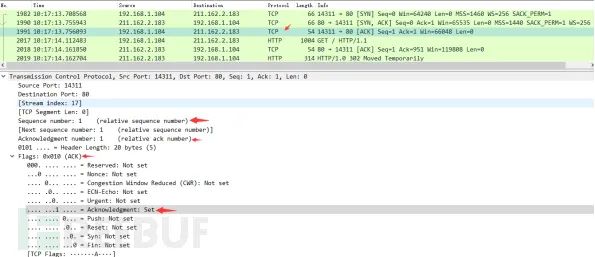

第三次握手数据包详情：
标志位ACK置1，序列号Seq=1，确认号Ack=服务器Seq+1=1。

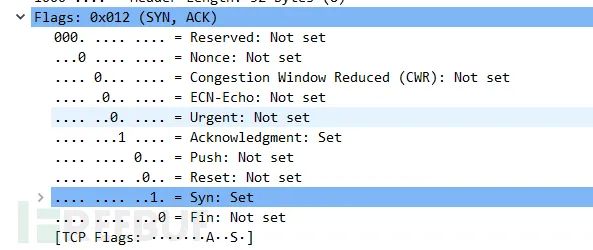

连接建立后，开始数据传输。TCP包头的Flags字段常见标识含义如下，这些技能也是网络安全分析的基础：

• SYN：发起连接。
• FIN：终止连接。
• ACK：确认响应。
• PSH：推送数据，接收方应尽快交付给应用层。
• RST：重置连接。


Wireshark常用操作调整

为了方便分析，可以调整时间戳显示格式。路径：View -> Time Display Format -> Date and Time of Day。调整后，数据包列表的时间列将显示具体的日期和时刻。
