Linux内核Netfilter架构原理深度解析：连接跟踪、NAT与性能优化实战

一、Netfilter的设计哲学

1.1 核心设计思想

Netfilter的设计遵循几个关键原则:

设计原则	具体体现	类比说明
模块化	通过钩子点（hook points）和独立的处理模块	像乐高积木，每个功能模块可独立添加/移除
可扩展性	支持动态加载内核模块添加新功能	手机APP，需要什么功能就安装什么
无侵入性	对正常网络流量路径影响最小	高速公路上的收费站，正常车辆快速通过，只拦截需要检查的
分层处理	针对不同网络层（IP、ARP等）分别处理	快递分拣中心，对不同类型的包裹走不同流水线

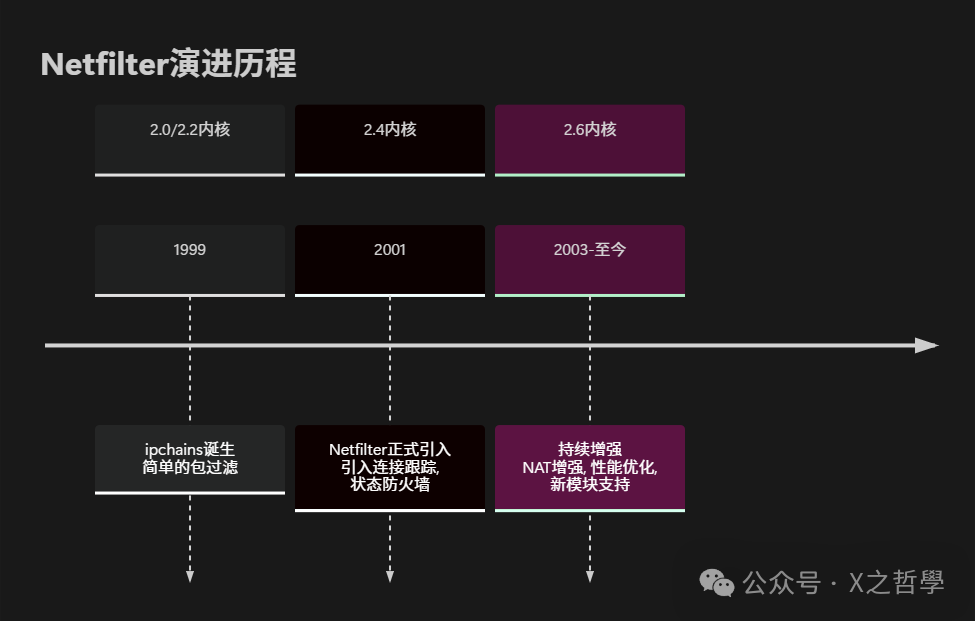

1.2 历史演进

二、Netfilter架构总览

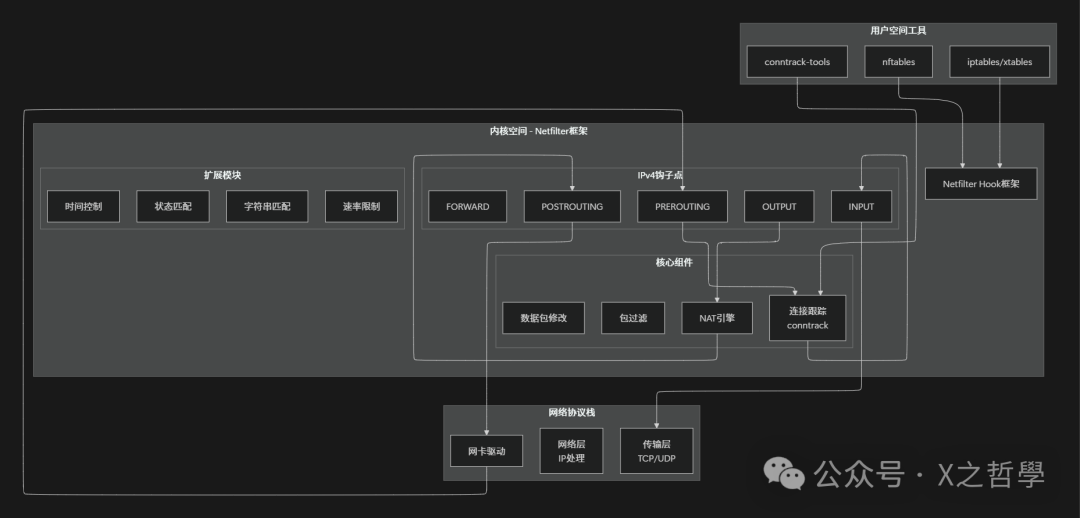

2.1 整体架构图

2.2 五个关键钩子点详解

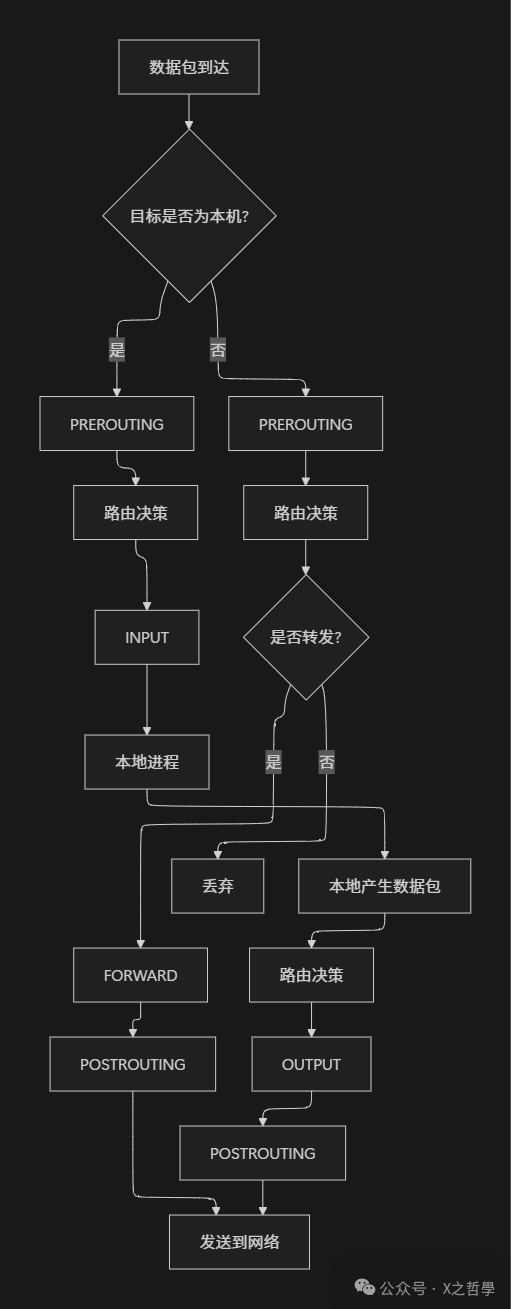

这五个钩子点是Netfilter的“检查站”，数据包必须经过这些点：

生活化比喻：想象一个大型办公楼的邮件处理中心：

• PREROUTING：邮件刚到达大楼，还没决定送给哪个部门
• INPUT：邮件确定送给本楼员工，正在送往具体办公室
• FORWARD：邮件只是路过，从一个入口送到另一个出口
• OUTPUT：本楼员工寄出的邮件，准备离开大楼
• POSTROUTING：所有要离开大楼的邮件，统一贴上快递单

作为Linux内核网络栈的核心过滤框架，Netfilter通过这五个钩子点实现了对数据包生命周期的全面控制。

三、核心数据结构深度剖析

3.1 关键数据结构

3.1.1 sk_buff - 数据包的载体

// 简化的sk_buff结构（实际有150+字段）
struct sk_buff {
    /* 这两个字段必须放在最前面 */
    struct sk_buff      *next;
    struct sk_buff      *prev;

    /* 数据包状态 */
    ktime_t             tstamp;          // 时间戳
    struct sock         *sk;             // 关联的socket
    struct net_device   *dev;            // 输入/输出设备

    /* 数据区管理 */
    unsigned int        len, data_len;   // 数据长度
    __u16               mac_len, hdr_len;// 头部长度

    /* 协议头指针 */
    union {
        struct tcphdr   *th;
        struct udphdr   *uh;
        struct icmphdr  *icmph;
        struct igmphdr  *igmph;
        struct iphdr    *ipiph;
        unsigned char   *raw;
    } h;

    union {
        struct iphdr    *iph;
        struct ipv6hdr  *ipv6h;
        struct arphdr   *arph;
        unsigned char   *raw;
    } nh;

    union {
        unsigned char   *raw;
    } mac;

    /* Netfilter相关字段 */
    struct nf_conntrack  *nfct;           // 连接跟踪信息
    struct sk_buff_extensions *extensions;

    /* 标记位 */
    __u8                cloned:1,
                        nohdr:1,
                        pfmemalloc:1,
                        ooo_okay:1,
                        nf_trace:1;

    __u8                ip_summed:2;     // 校验和状态
    __u8                encapsulation:1; // 是否封装包

    __be16              protocol;        // 协议类型
    __u16               transport_header; // 传输层头偏移
    __u16               network_header;  // 网络层头偏移
    __u16               mac_header;      // MAC头偏移
};

内存布局可视化：

sk_buff控制头        skb_shared_info
┌─────────────────┐   ┌─────────────────┐
│ next            │   │ dataref (引用计数)│
│ prev            │   │ nr_frags        │
│ dev             │   │ frags[]         │
│ ...             │   │ ...             │
│ head     ───────┼──►│                 │
│ data            │   │                 │
│ tail            │   │                 │
│ end      ───────┼──►│                 │
└─────────────────┘   └─────────────────┘
         │                     │
         ▼                     ▼
     线性数据区               分片数据
┌─────────────────┐   ┌─────────────────┐
│ MAC头 | IP头    │   │ 分片1 | 分片2...│
│ TCP头 | 数据     │   │                 │
│ ...             │   │                 │
└─────────────────┘   └─────────────────┘

3.1.2 nf_hook_ops - 钩子操作结构

struct nf_hook_ops {
    struct list_head    list;           // 链表节点

    /* 用户自定义的钩子函数 */
    nf_hookfn          *hook;           // 核心处理函数

    struct module       *owner;         // 模块所有者
    void               *priv;           // 私有数据

    u_int8_t           pf;              // 协议族 PF_INET等
    unsigned int       hooknum;         // 钩子点编号

    /* 优先级：数值越小越先执行 */
    int                priority;        // NF_IP_PRI_FIRST等
};

3.2 钩子优先级系统

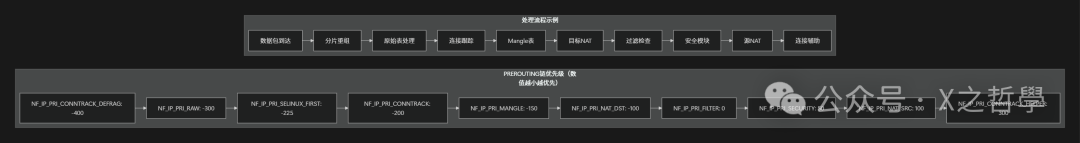

优先级数值表：

优先级常量	数值	典型用途	执行顺序
NF_IP_PRI_FIRST	INT_MIN	保留	最先
NF_IP_PRI_CONNTRACK_DEFRAG	-400	分片重组	1
NF_IP_PRI_RAW	-300	原始表处理	2
NF_IP_PRI_SELINUX_FIRST	-225	SELinux	3
NF_IP_PRI_CONNTRACK	-200	连接跟踪	4
NF_IP_PRI_MANGLE	-150	数据包修改	5
NF_IP_PRI_NAT_DST	-100	目标地址转换	6
NF_IP_PRI_FILTER	0	包过滤	7
NF_IP_PRI_SECURITY	50	安全模块	8
NF_IP_PRI_NAT_SRC	100	源地址转换	9
NF_IP_PRI_CONNTRACK_HELPER	300	连接跟踪辅助	10
NF_IP_PRI_CONNTRACK_CONFIRM	INT_MAX	连接确认	最后

四、连接跟踪（Conntrack）：有状态的秘密

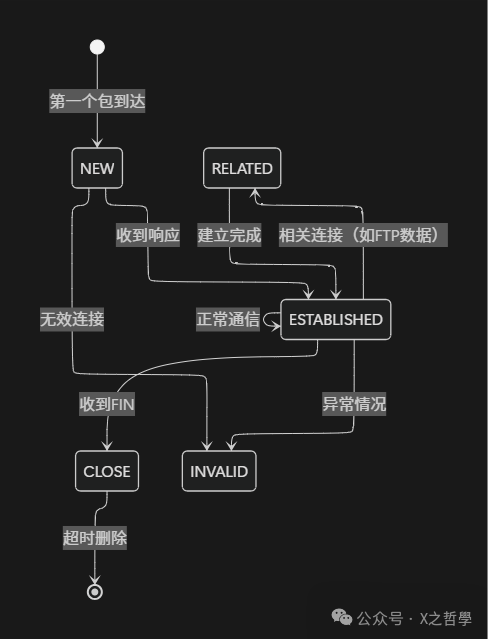

4.1 连接跟踪的工作原理

4.2 连接跟踪数据结构

// 连接跟踪的核心结构
struct nf_conntrack_tuple {
    struct {
        __be32          src;            // 源地址
        __be32          dst;            // 目标地址
        union {
            __be16      all;            // 所有协议
        } u;                            // 协议相关
        u8              protonum;       // 协议号
        u8              dir;            // 方向
    } src;

    struct {
        __be32          src;
        __be32          dst;
        union {
            __be16      all;
            struct {
                __be16  port;           // 端口号
            } tcp;                      // TCP专用
            struct {
                __be16  port;
            } udp;                      // UDP专用
        } u;
        u8              protonum;
    } dst;
};

struct nf_conn {
    // 引用计数和状态
    struct nf_conntrack ct_general;

    // 连接元数据
    struct nf_conntrack_tuple_hash tuplehash[IP_CT_DIR_MAX];

    // 连接状态
    unsigned long status;               // 状态位图

    // 超时和定时器
    struct timer_list timeout;

    // 协议特定数据
    union nf_conntrack_proto proto;

    // 扩展支持
    struct nf_ct_ext *ext;

    // 连接统计
    u_int64_t bytes[IP_CT_DIR_MAX];
    u_int32_t packets[IP_CT_DIR_MAX];
};

4.3 连接跟踪表示例

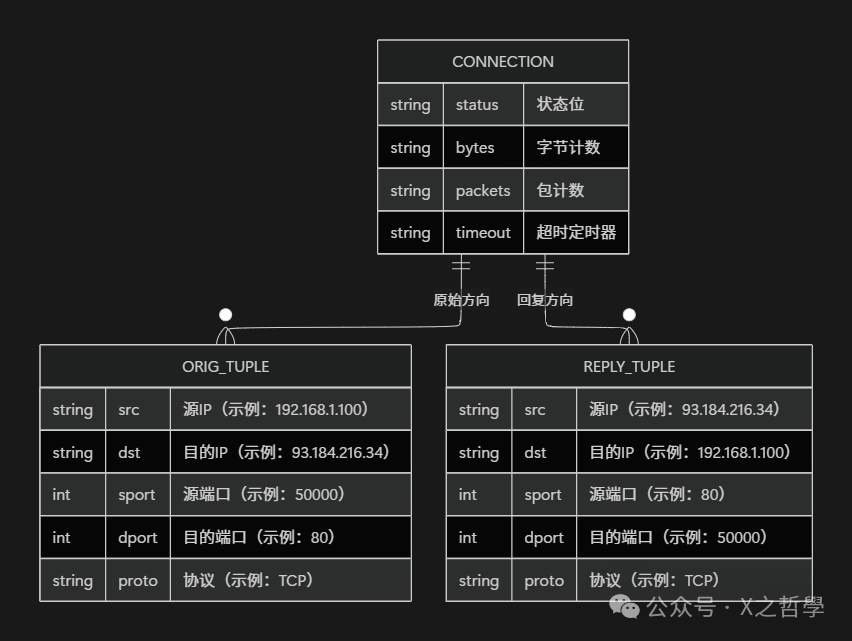

假设一个TCP连接：192.168.1.100:50000 → 93.184.216.34:80

连接跟踪是实现有状态防火墙和NAT的基石，是网络安全策略得以精确执行的关键技术。

五、NAT实现机制深度解析

5.1 NAT类型对比

NAT类型	工作时机	修改内容	典型应用场景
SNAT（源地址转换）	POSTROUTING	修改源IP/端口	局域网共享上网
DNAT（目标地址转换）	PREROUTING	修改目标IP/端口	端口转发，负载均衡
MASQUERADE（动态SNAT）	POSTROUTING	动态选择源IP	拨号上网，动态IP
REDIRECT（重定向）	PREROUTING	目标IP改为本机	透明代理，端口重定向

5.2 NAT核心代码流程

// 简化的NAT处理函数
unsigned int nf_nat_in(void *priv,
                       struct sk_buff *skb,
                       const struct nf_hook_state *state)
{
    struct nf_conn *ct;
    enum ip_conntrack_info ctinfo;
    unsigned int ret;

    // 获取连接跟踪信息
    ct = nf_ct_get(skb, &ctinfo);
    if (!ct)
        return NF_ACCEPT;

    // 处理新连接
    if (ctinfo == IP_CT_NEW || ctinfo == IP_CT_RELATED) {
        // 查找NAT规则
        if (!nf_nat_initialized(ct, maniptype)) {
            ret = nf_nat_rule_find(skb, hooknum, in, out, ct);
            if (ret != NF_ACCEPT)
                return ret;
        }
    }

    // 执行NAT转换
    return nf_nat_packet(ct, ctinfo, hooknum, skb);
}

// NAT转换核心函数
unsigned int nf_nat_packet(struct nf_conn *ct,
                           enum ip_conntrack_info ctinfo,
                           unsigned int hooknum,
                           struct sk_buff *skb)
{
    // 根据连接方向确定转换类型
    if (maniptype == NF_NAT_MANIP_SRC)
        return nf_nat_manip_pkt(skb, ct, ctinfo,
                               NF_NAT_MANIP_SRC);
    else
        return nf_nat_manip_pkt(skb, ct, ctinfo,
                               NF_NAT_MANIP_DST);
}

六、iptables vs nftables：新旧架构对比

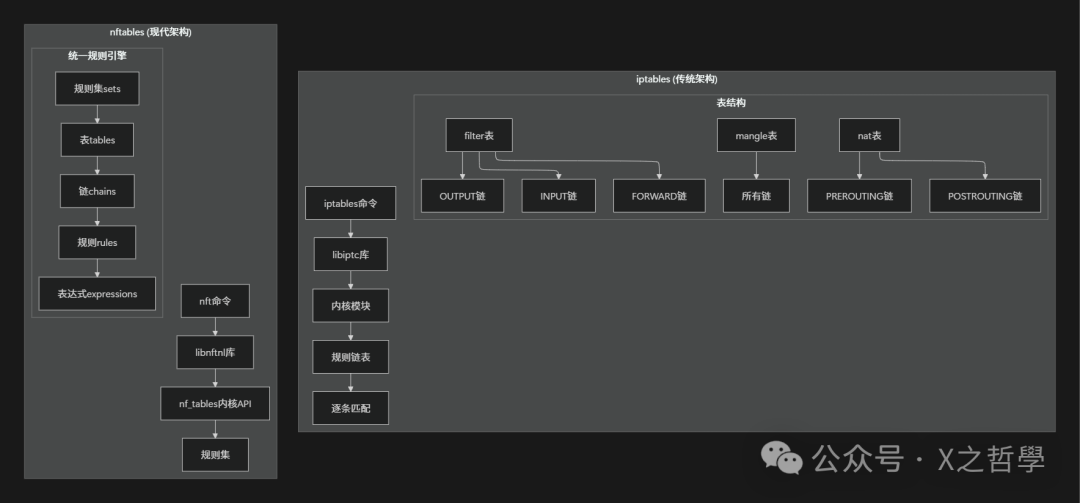

6.1 架构差异

6.2 详细对比表

特性维度	iptables	nftables	优势分析
规则语法	每条命令一个规则	声明式，批量操作	nftables更简洁，易于管理
性能	线性匹配O(n)	可能有O(1)查找	nftables处理大量规则时更快
数据结构	链表存储	红黑树/哈希表	nftables查找效率更高
扩展性	需要加载模块	内置表达式系统	nftables更灵活
IPv4/IPv6	需要iptables/ip6tables	统一处理	nftables统一配置
状态跟踪	需要state模块	内置连接跟踪	nftables集成度更高
配置保存	iptables-save	nft list ruleset	nftables原生支持
调试支持	有限	内置跟踪和日志	nftables更强大

随着技术发展，现代运维/DevOps实践中更推荐使用功能更强大、语法更简洁的nftables作为iptables的长期替代方案。

七、实战：编写一个简单的Netfilter模块

7.1 最简单的包过滤模块

/*
 * simple_drop.c - 丢弃所有TCP数据包的简单netfilter模块
 */
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/netfilter.h>
#include <linux/netfilter_ipv4.h>
#include <linux/ip.h>
#include <linux/tcp.h>

static struct nf_hook_ops nfho;

// 我们的钩子函数
unsigned int hook_func(void *priv,
                       struct sk_buff *skb,
                       const struct nf_hook_state *state)
{
    struct iphdr *iph;
    struct tcphdr *tcph;

    // 获取IP头
    iph = ip_hdr(skb);
    if (!iph)
        return NF_ACCEPT;

    // 只处理TCP包
    if (iph->protocol != IPPROTO_TCP)
        return NF_ACCEPT;

    // 获取TCP头
    tcph = tcp_hdr(skb);
    if (!tcph)
        return NF_ACCEPT;

    // 打印日志（实际生产环境应该用pr_debug等）
    printk(KERN_INFO "Dropping TCP packet from %pI4:%d to %pI4:%d\n",
           &iph->saddr, ntohs(tcph->source),
           &iph->daddr, ntohs(tcph->dest));

    // 丢弃数据包
    return NF_DROP;
}

// 模块初始化
static int __init simple_drop_init(void)
{
    printk(KERN_INFO "Simple drop module loaded\n");

    // 设置钩子操作
    nfho.hook = hook_func;           // 处理函数
    nfho.hooknum = NF_INET_PRE_ROUTING; // 在PREROUTING点
    nfho.pf = PF_INET;               // IPv4
    nfho.priority = NF_IP_PRI_FIRST; // 最高优先级

    // 注册钩子
    nf_register_net_hook(&init_net, &nfho);

    return 0;
}

// 模块卸载
static void __exit simple_drop_exit(void)
{
    printk(KERN_INFO "Simple drop module unloaded\n");
    nf_unregister_net_hook(&init_net, &nfho);
}

module_init(simple_drop_init);
module_exit(simple_drop_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("A simple packet dropping netfilter module");

7.2 Makefile

obj-m := simple_drop.o
KVERSION := $(shell uname -r)

all:
    make -C /lib/modules/$(KVERSION)/build M=$(PWD) modules

clean:
    make -C /lib/modules/$(KVERSION)/build M=$(PWD) clean

install:
    sudo insmod simple_drop.ko

uninstall:
    sudo rmmod simple_drop

八、调试和监控工具大全

8.1 常用命令工具

# 1. 查看连接跟踪表
conntrack -L
conntrack -L -p tcp --dport 80
conntrack -L -s 192.168.1.100

# 2. 监控连接跟踪事件
conntrack -E

# 3. 查看netfilter规则
# iptables
iptables -L -n -v
iptables -t nat -L -n -v
iptables -t mangle -L -n -v

# nftables
nft list ruleset
nft list tables
nft list chain ip filter INPUT

# 4. 实时监控日志
tail -f /var/log/kern.log | grep -E "(NETFILTER|CONNTRACK|IPTABLES)"

# 5. 数据包跟踪
xtables-monitor -t

8.2 高级调试技巧

# 1. 启用netfilter调试日志
echo 'module nf_conntrack +p' > /sys/kernel/debug/dynamic_debug/control
echo 'module iptable_filter +p' > /sys/kernel/debug/dynamic_debug/control

# 2. 使用systemtap跟踪（需要安装systemtap）
# 跟踪所有被DROP的数据包
stap -e 'probe kernel.function("nf_hook_slow").return {
    if ($retval == 0)  # NF_DROP
        printf("DROP at %s: %s\n", probefunc(), kernel_string($skb->dev->name))
}'

# 3. 使用perf分析性能
perf record -e skb:* -a
perf report

# 4. 查看/proc信息
cat /proc/net/ip_conntrack      # 旧版内核
cat /proc/net/nf_conntrack      # 新版内核
cat /proc/net/stat/nf_conntrack # 统计信息

8.3 连接跟踪表状态分析

# 连接跟踪表状态统计
grep conntrack /proc/slabinfo

# 查看连接跟踪超时设置
cat /proc/sys/net/netfilter/nf_conntrack_tcp_timeout_established
cat /proc/sys/net/netfilter/nf_conntrack_udp_timeout

# 调整连接跟踪表大小
echo 131072 > /proc/sys/net/netfilter/nf_conntrack_max

九、性能优化最佳实践

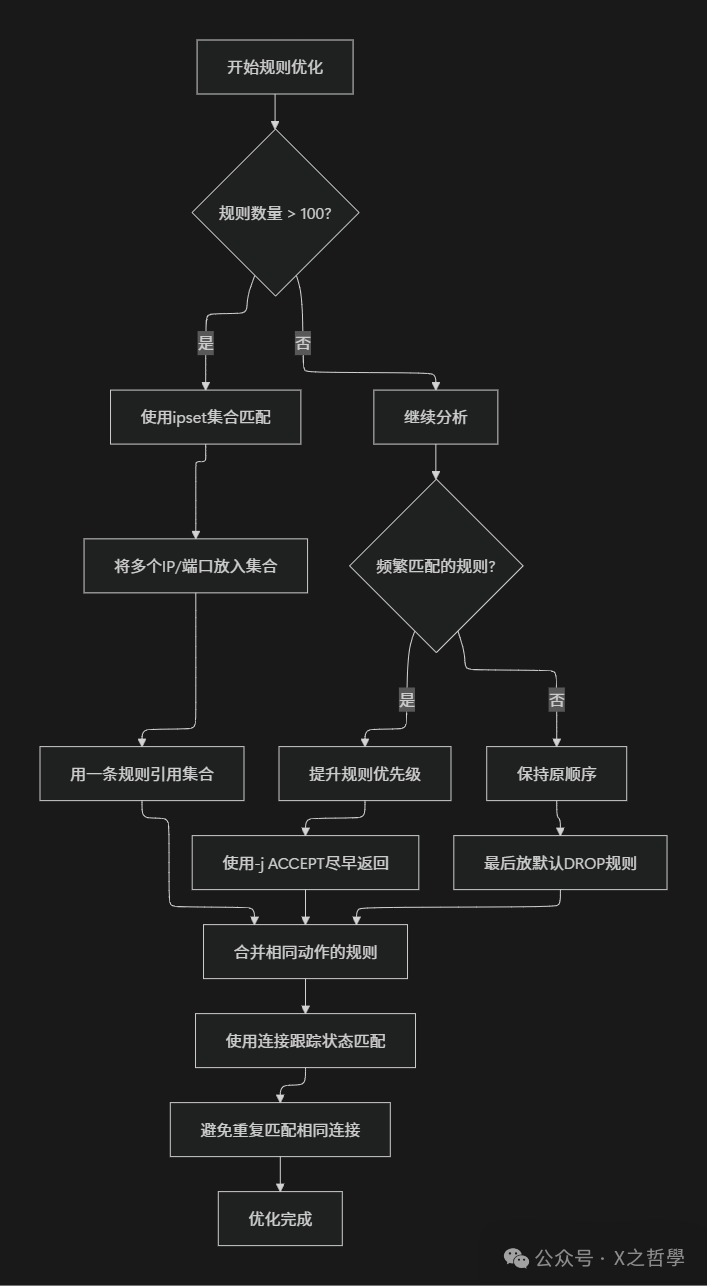

9.1 规则优化策略

9.2 性能调优参数

# 调整内核参数优化netfilter性能

# 1. 连接跟踪相关
# 增加连接跟踪表大小
echo 262144 > /proc/sys/net/nf_conntrack_max
echo 196608 > /proc/sys/net/netfilter/nf_conntrack_buckets

# 调整TCP连接跟踪超时（根据服务类型）
echo 1200 > /proc/sys/net/netfilter/nf_conntrack_tcp_timeout_established
echo 60 > /proc/sys/net/netfilter/nf_conntrack_tcp_timeout_syn_sent
echo 300 > /proc/sys/net/netfilter/nf_conntrack_tcp_timeout_close_wait

# 2. 网络栈优化
# 启用时间戳，有助于连接跟踪
echo 1 > /proc/sys/net/ipv4/tcp_timestamps
# 调整接收队列大小
echo 4096 > /proc/sys/net/core/netdev_max_backlog

# 3. Netfilter特定优化
# 启用连接跟踪辅助（有助于FTP等协议）
modprobe nf_conntrack_ftp
# 禁用不需要的NAT帮助模块
# rmmod nf_nat_ftp  # 如果不使用FTP

# 4. 使用nftables的流量分组（flowtable）加速
nft add table ip filter
nft add flowtable ip filter ft { hook ingress priority 0\; devices = { eth0 }\; }
nft add rule ip filter forward ip protocol tcp flow offload @ft

十、安全加固指南

10.1 基础防火墙配置示例

#!/bin/bash
# 基础防火墙配置脚本

# 默认策略：拒绝所有，允许特定
iptables -P INPUT DROP
iptables -P FORWARD DROP
iptables -P OUTPUT ACCEPT

# 允许回环接口
iptables -A INPUT -i lo -j ACCEPT
iptables -A OUTPUT -o lo -j ACCEPT

# 允许已建立的连接和相关的连接
iptables -A INPUT -m conntrack --ctstate ESTABLISHED,RELATED -j ACCEPT

# 允许ICMP（ping）
iptables -A INPUT -p icmp --icmp-type echo-request -j ACCEPT

# 允许SSH（限制频率）
iptables -A INPUT -p tcp --dport 22 -m conntrack --ctstate NEW \
         -m recent --set --name SSH
iptables -A INPUT -p tcp --dport 22 -m conntrack --ctstate NEW \
         -m recent --update --seconds 60 --hitcount 4 --name SSH -j DROP
iptables -A INPUT -p tcp --dport 22 -j ACCEPT

# 允许HTTP/HTTPS
iptables -A INPUT -p tcp --dport 80 -j ACCEPT
iptables -A INPUT -p tcp --dport 443 -j ACCEPT

# 记录被拒绝的数据包（限制日志频率）
iptables -A INPUT -m limit --limit 5/min -j LOG \
         --log-prefix "iptables denied: " --log-level 7

# 保存配置（根据不同发行版）
iptables-save > /etc/iptables/rules.v4

10.2 防DDoS配置

# 防SYN洪水攻击
iptables -N SYN_FLOOD
iptables -A SYN_FLOOD -p tcp --syn \
         -m limit --limit 10/s --limit-burst 20 -j RETURN
iptables -A SYN_FLOOD -j DROP
iptables -A INPUT -p tcp --syn -j SYN_FLOOD

# 防ICMP洪水
iptables -A INPUT -p icmp --icmp-type echo-request \
         -m limit --limit 1/s -j ACCEPT

# 防端口扫描
iptables -N PORTSCAN
iptables -A PORTSCAN -m recent --set --name portscan
iptables -A PORTSCAN -m recent --update --seconds 60 \
         --hitcount 5 --name portscan -j DROP
iptables -A INPUT -p tcp --tcp-flags SYN,ACK,FIN,RST RST -j PORTSCAN

十一、总结与展望

11.1 Netfilter核心价值总结

通过本文的深入分析，我们可以看到Netfilter作为Linux内核网络栈的基石，其设计体现了几个核心价值：

1. 灵活性和扩展性：模块化设计使得功能可以按需添加
2. 性能与功能的平衡：通过连接跟踪实现有状态过滤而不损失太多性能
3. 分层抽象：清晰的钩子点设计使得网络处理逻辑清晰
4. 向后兼容：从ipchains到iptables再到nftables，保持了良好的兼容性

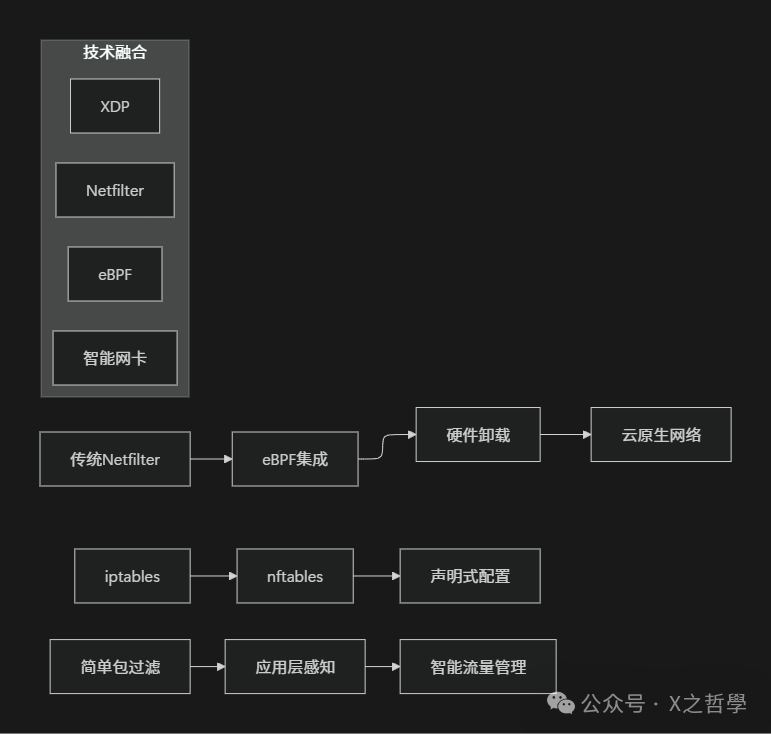

11.2 未来发展趋势
