UART与PS/2通信协议详解：FPGA Verilog实现实战（上篇）

最近系统梳理了一些在嵌入式与硬件开发中常用的通信协议，并探讨了它们在FPGA平台上的实现方法。本文将作为上篇，重点分析UART和PS/2协议的原理与硬件设计。

1. UART协议详解与FPGA实现

UART（通用异步收发传输器）是一种广泛使用的异步串行通信接口。它实际上是RS-232、RS-449等接口标准所依赖的底层通信核心，这些标准主要规定了电气特性、连接方式等物理层内容，而UART则定义了数据帧格式与传输控制逻辑，是理解网络通信协议的基础之一。

在深入代码前，先明确几个关键概念：

• 波特率：每秒传输的二进制位数（bps），如9600、115200。
• 起始位：标志一帧数据开始，为一个逻辑“0”电平。
• 数据位：实际传输的数据，长度可以是5、7或8位，传输顺序为最低位（LSB）在前。
• 奇偶校验位：用于简单的错误检测，发送方会根据数据位中“1”的个数自动填充此位，使“1”的总数保持奇数（奇校验）或偶数（偶校验）。
• 停止位：标志一帧数据结束，为逻辑“1”电平，长度可以是1、1.5或2位。
• 空闲位：线路无数据传输时的状态，保持为逻辑“1”。

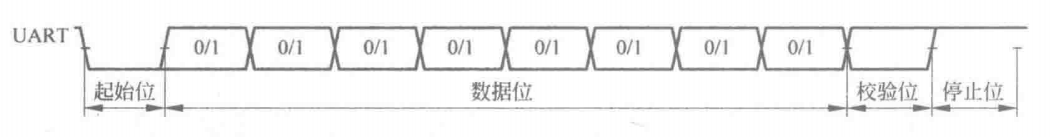

时序图如下：

数据传输过程：

• 发送：线路空闲时为高电平。发送指令触发后，先拉低一个位时间作为起始位，随后依次发送数据位（从最低位开始）、校验位和停止位（高电平）。
• 接收：接收端持续检测线路。一旦发现下降沿（从高到低的跳变），便启动接收流程，按照约定的波特率采样并组装数据位，最后验证校验位。

由于UART没有专用的时钟线进行同步，为保证可靠性，通常采用过采样技术。例如，用16倍于波特率的时钟对每个数据位采样16次，取中间位置的采样值作为有效值，以此来对抗噪声和时序偏差，避免误码。

1.1 Verilog设计实例：UART回环测试

下面展示一个完整的UART回环实例，包含接收、发送和波特率生成模块。

1. 接收模块 (uart_rx)：

module uart_rx(
    input rxd,
    input clk,
    output receive_ack,
    output reg [7:0] data_i
);
    parameter IDLE = 0;
    parameter RECEIVE = 1;
    parameter RECEIVE_END = 2;
    reg [3:0] CS, NS;
    reg [4:0] count;
    reg [7:0] data_o_tmp;

    always @(posedge clk)
        CS <= NS;

    always @(*) begin
        NS <= CS;
        case(CS)
            IDLE:        if(!rxd) NS = RECEIVE;
            RECEIVE:     if(count == 7) NS = RECEIVE_END;
                         else NS = NS;
            RECEIVE_END: NS = IDLE;
            default:     NS = IDLE;
        endcase
    end

    always @(posedge clk)
        if(CS == RECEIVE)
            count <= count + 1;
        else if(CS == IDLE | CS == RECEIVE_END)
            count <= 0;

    always @(posedge clk)
        if(CS == RECEIVE) begin
            data_i[6:0] <= data_i[7:1];
            data_i[7] <= rxd;
        end

    assign receive_ack = (CS == RECEIVE_END) ? 1 : 0;
endmodule

2. 发送模块 (uart_tx)：

module uart_tx(
    input [7:0] data_o,
    input clk,
    input receive_ack,
    output reg txd
);
    parameter IDLE         = 0;
    parameter SEND_START   = 1;
    parameter SEND_DATA    = 2;
    parameter SEND_END     = 3;
    reg [3:0] CS, NS;
    reg [4:0] count;
    reg [7:0] data_o_tmp;

    always @ (posedge clk)
        CS <= NS;

    always @ (*) begin
        NS <= CS;
        case(CS)
            IDLE:        begin if(receive_ack) NS = SEND_START;  end
            SEND_START:  begin NS = SEND_DATA;                   end
            SEND_DATA:   begin if(count == 7) NS = SEND_END;     end
            SEND_END:    begin if(receive_ack) NS = SEND_START;  end
            default:     NS = IDLE;
        endcase
    end

    always @(posedge clk)
        if(CS == SEND_START)
            count <= count + 1;
        else if(CS == IDLE | CS == SEND_END)
            count <= 0;
        else
            count <= count;

    always @(posedge clk)
        if(CS == SEND_START)
            data_o_tmp <= data_o;
        else if(CS == SEND_DATA)
            data_o_tmp[6:0] <= data_o_tmp[7:1];

    always @(posedge clk)
        if(CS == SEND_START)
            txd <= 0;
        else if(CS == SEND_DATA)
            txd <= data_o_tmp;
        else if(CS == SEND_END)
            txd <= 1;
endmodule

3. 波特率时钟生成模块 (clk_div)：

module clk_div(
    input clk,
    output reg clk_out
);
    parameter baud_rata = 9600;
    parameter div_num = 'd125_000_000 / baud_rata; // 分频数 = 系统时钟频率 / 目标波特率
    reg [15:0] num;

    always @(posedge clk) begin
        if(num == div_num) begin
            num <= 0;
            clk_out <= 1;
        end
        else begin
            num <= num + 1;
            clk_out <= 0;
        end
    end
endmodule

4. 顶层模块 (uart_top)：

module uart_top(
    input clk,
    input rxd,
    output txd
);
    wire clk_9600;
    wire receive_ack;
    wire [7:0] data;

    uart_tx u_tx (
        .clk        (clk_9600),
        .txd        (txd),
        .data_o     (data),
        .receive_ack(receive_ack)
    );

    uart_rx u_rx (
        .clk        (clk_9600),
        .rxd        (rxd),
        .data_i     (data),
        .receive_ack(receive_ack)
    );

    clk_div u_div (
        .clk        (clk),
        .clk_out    (clk_9600)
    );
endmodule

2. PS/2协议详解与FPGA实现

PS/2是一种双向同步串行通信协议，早期广泛用于连接键盘和鼠标。其接口为6针，但核心是时钟(Clock) 和数据(Data) 两根双向信号线（另加VCC和GND）。通信双方通过时钟同步，任何一方可通过将时钟线拉低来抑制对方发送数据。在PC架构中，主机（PC）拥有总线控制权。

PS/2的数据帧通常包含11-12位：

1. 1个起始位（始终为逻辑0）
2. 8个数据位（低位在前）
3. 1个奇偶校验位（奇校验）
4. 1个停止位（始终为逻辑1）
5. 1个应答位（仅出现在主机发送数据给设备时）

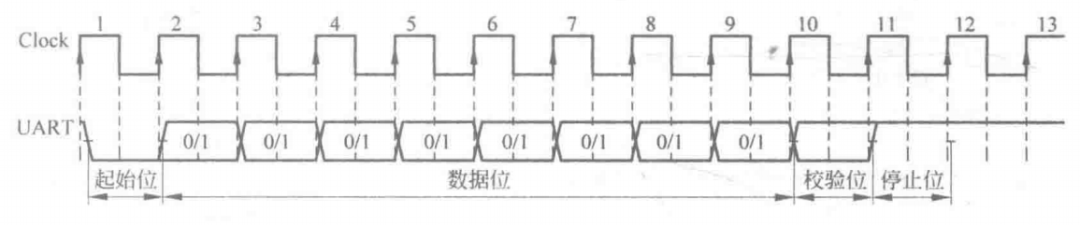

PS/2设备到主机的时序图如下：

当时钟信号由设备产生并出现下降沿时，主机应读取数据线上的值。

2.1 Verilog设计实例：PS/2键盘解码

以下代码实现了FPGA作为主机，读取PS/2键盘扫描码的功能。设计中加入了数字滤波以消除机械按键带来的信号抖动，这是一种常见的数字逻辑设计技巧。

module ps2_keyboard(
    input clk,
    input clr,
    input PS2C,       // ps2 clock in
    input PS2D,       // ps2 data in
    output [15:0] xkey
);
    reg PS2CF;
    reg PS2DF;
    reg [7:0] ps2c_filter;
    reg [7:0] ps2d_filter;
    reg [10:0] shift1;
    reg [10:0] shift2;

    assign xkey = { shift2[8:1], shift1[8:1] }; // 组合两个字节的键码

    // 数字滤波进程：消除时钟和数据线上的毛刺
    always @(posedge clk or posedge clr) begin
        if(clr) begin
            ps2c_filter <= 8'b0;
            ps2d_filter <= 8'b0;
            PS2CF <= 1;
            PS2DF <= 1;
        end
        else begin
            ps2c_filter[7] <= PS2C;
            ps2c_filter[6:0] <= ps2c_filter[7:1];
            ps2d_filter[7] <= PS2D;
            ps2d_filter[6:0] <= ps2d_filter[7:1];

            if(ps2c_filter == 8'b1111_1111)
                PS2CF <= 1;                 // 滤波后时钟为高
            else if(ps2c_filter == 8'b0000_0000)
                PS2CF <= 0;                 // 滤波后时钟为低

            if(ps2d_filter == 8'b1111_1111)
                PS2DF <= 1;                 // 滤波后数据为高
            else if(ps2d_filter == 8'b0000_0000)
                PS2DF <= 0;                 // 滤波后数据为低
        end
    end

    // 数据移位采集进程：在滤波后时钟的下降沿采集数据位
    always @(negedge PS2CF or posedge clr) begin
        if(clr) begin
            shift1 <= 11'b0;
            shift2 <= 11'b0;
        end
        else begin
            shift1 <= {PS2DF, shift1[10:1]};
            shift2 <= {shift1[0], shift2[10:1]};
        end
    end
endmodule

参考文献：
[1] 汤勇明，张圣清，陆佳华. 搭建你的数字积木-数字电路与逻辑设计[M]. 北京：清华大学出版社，2017.
