RT-Thread开发环境搭建指南：基于Ubuntu 22.04与STM32 BSP

发表于 4 天前 | 查看: 16| 回复: 0

一、开发环境

本教程基于以下操作系统环境进行：

操作系统：Ubuntu 22.04

二、环境搭建步骤

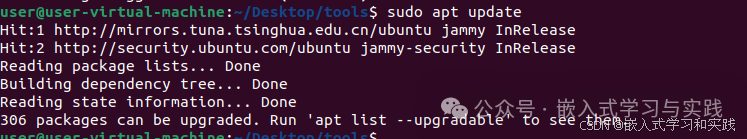

更新软件源索引缓存
首先更新本地的软件包索引缓存（注意，此操作并非升级已安装的软件本身）。
```
sudo apt update
```

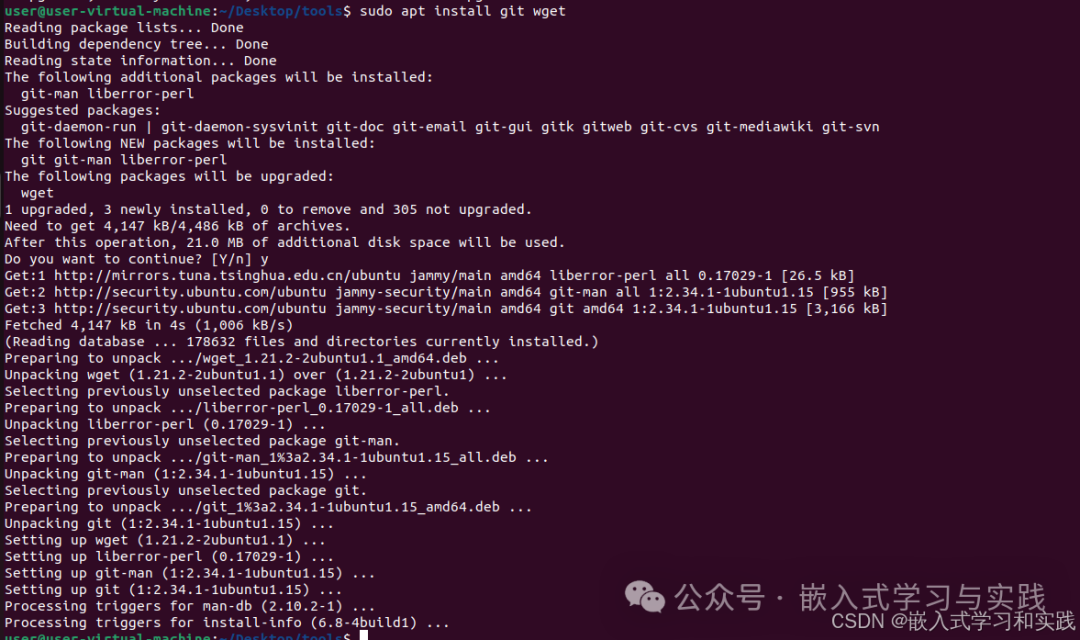

安装基础工具
安装后续步骤中必需的 git 和 wget 工具。
```
sudo apt install git wget
```

安装RT-Thread Env工具
RT-Thread Env是用于配置和构建工程的工具。我们将通过官方脚本进行安装。

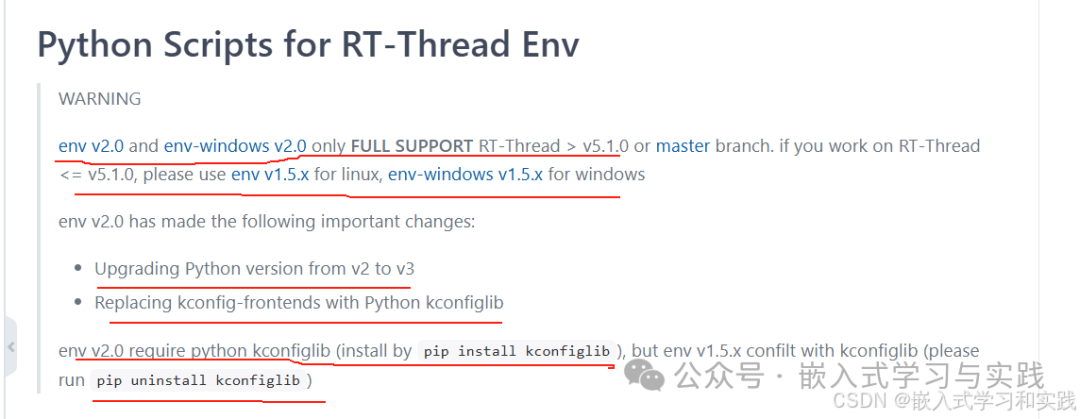

Env工具介绍

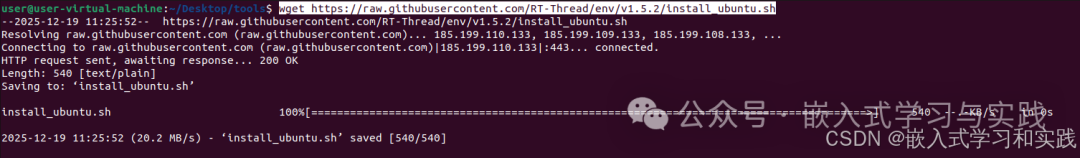

下载安装脚本：

wget https://raw.githubusercontent.com/RT-Thread/env/v1.5.2/install_ubuntu.sh

下载安装脚本

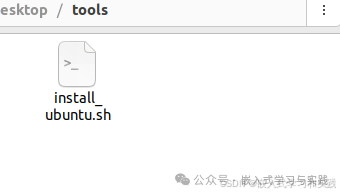

脚本下载完成

脚本内容预览：
该脚本将自动安装Python、交叉编译工具链、SCons等必要的Linux开发环境和依赖。

#!/usr/bin/env bash
sudo apt-get update
sudo apt-get upgrade -y
sudo apt-get -qq install python3 python3-pip gcc git libncurses5-dev gcc-arm-none-eabi binutils-arm-none-eabi gdb-multiarch qemu qemu-system-arm -y
python3 -m pip install scons requests tqdm
python3 -m pip install -U pyocd
url=https://raw.githubusercontent.com/RT-Thread/env/v1.5.x/touch_env.sh
if [ $1 ] && [ $1 = --gitee ]; then
    url=https://gitee.com/RT-Thread-Mirror/env/raw/v1.5.x/touch_env.sh
fi
wget $url -O touch_env.sh
chmod 777 touch_env.sh
./touch_env.sh $@

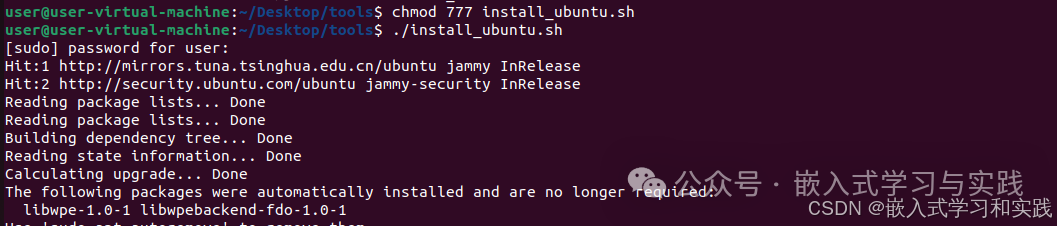

执行安装脚本：
为了在国内获得更快的下载速度，我们使用 --gitee 参数指定从镜像源下载。
```
./install_ubuntu.sh --gitee
```

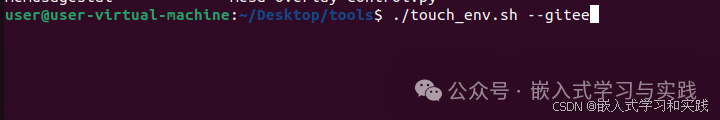

脚本执行完毕后，继续运行以下命令完成Env工具的初始化：
```
./touch_env.sh --gitee
```
> 提示：如果脚本执行失败，可以尝试手动修改脚本中的版本号为其他稳定版本。

设置环境变量
安装完成后，需要激活Env工具的环境变量。有两种常用方案：
- 方案A（临时生效）：
  每次打开新的终端窗口时，都需要手动执行以下命令：
```
source ~/.env/env.sh
```
- 方案B（永久生效，推荐）：
  将激活命令添加到Shell配置文件中，使其在每次登录时自动执行。
  编辑 ~/.bashrc 文件，在末尾添加一行：
```
echo ‘source ~/.env/env.sh’ >> ~/.bashrc
```
  之后执行 source ~/.bashrc 或重新打开终端即可生效。

三、验证环境

环境变量设置完成后，可以输入 pkgs 或 menuconfig 等命令进行验证。如果看到相应的命令行交互界面，说明RT-Thread Env工具已正确安装。

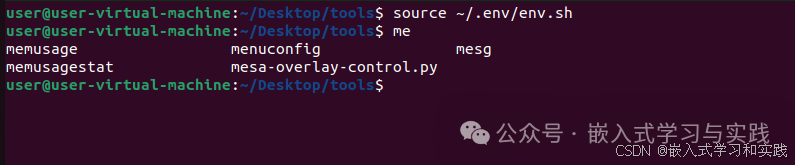

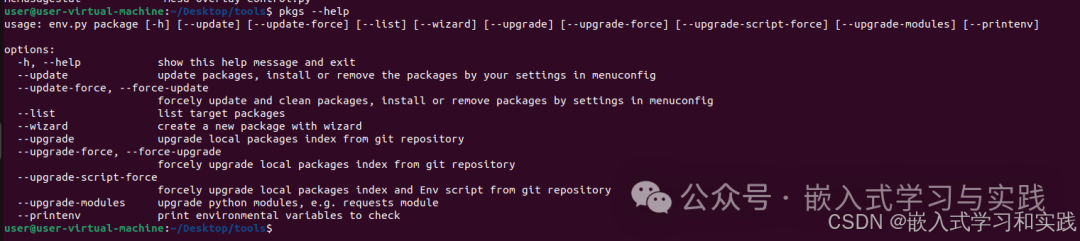

验证pkgs命令
验证menuconfig命令

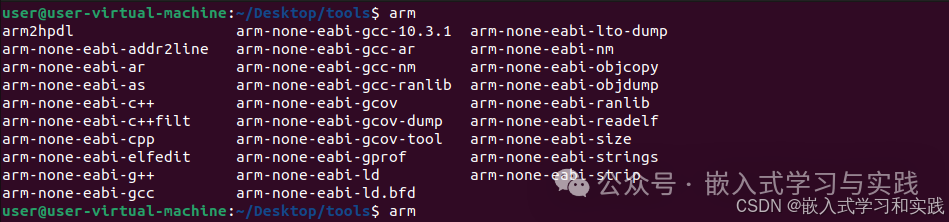

menuconfig界面

四、获取RT-Thread源代码

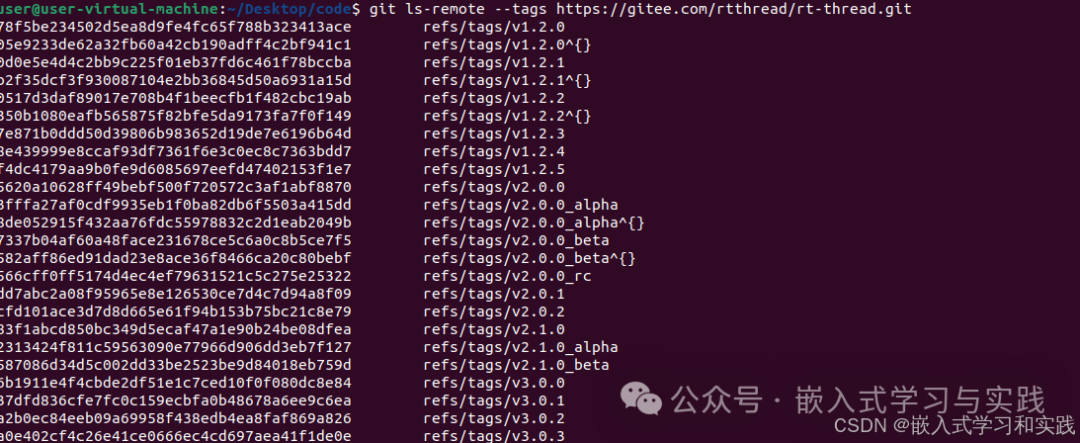

查看可用版本
在克隆仓库前，可以先查看远程仓库的所有标签（版本）。
```
git ls-remote --tags https://gitee.com/rtthread/rt-thread.git
```

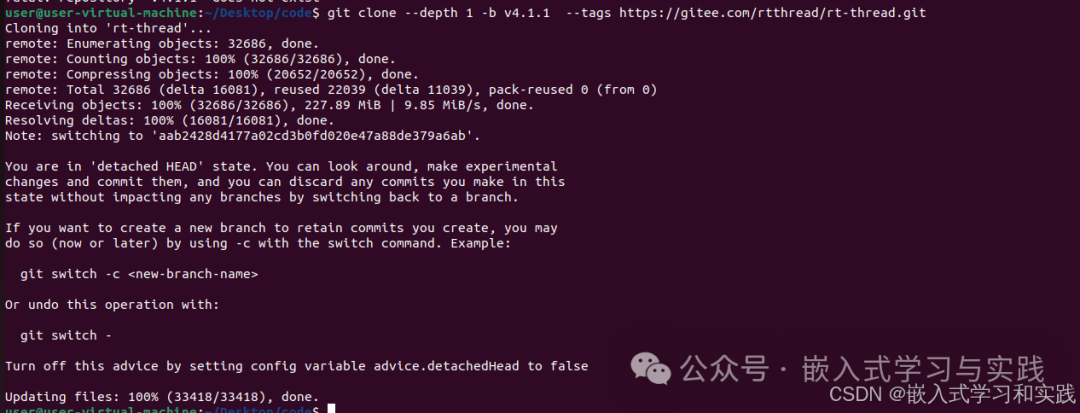

克隆指定版本代码
使用 --depth 1 参数可以只克隆最近一次提交，加快下载速度。这里以 v4.1.1 版本为例。
```
git clone --depth 1 -b v4.1.1 https://github.com/RT-Thread/rt-thread.git
```

验证本地版本
进入克隆的仓库目录，检查当前代码版本。

# 查看当前标签版本
git describe --tags
# 查看最新一次提交信息
git log --oneline -1

查看版本信息

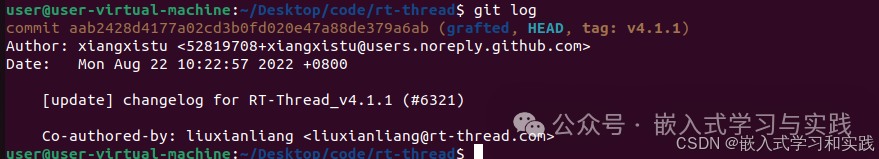

查看提交信息

五、基于BSP创建与编译工程

进入目标BSP目录
RT-Thread为不同芯片厂商提供了丰富的BSP（板级支持包）。本例以STM32F407芯片的BSP为例。
```
cd rt-thread/bsp/stm32/stm32f407-atk-explorer
```

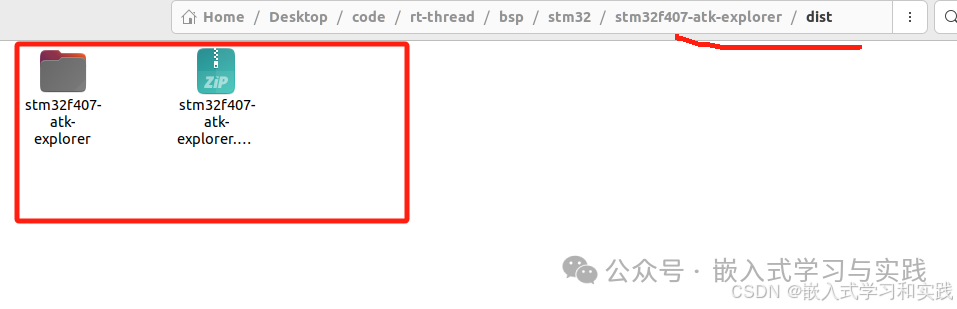

生成独立工程目录

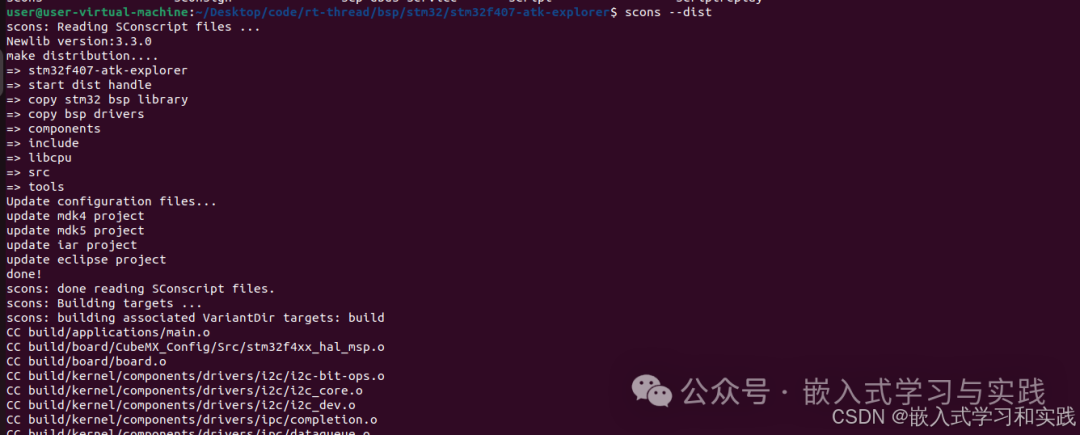

使用scons --dist命令，可以将当前BSP目录及相关依赖打包成一个独立的工程目录，便于管理和分发。
```
source ~/.env/env.sh
scons --dist
```

配置工程环境变量
在独立的工程目录下，需要正确设置RT-Thread和BSP的根目录路径。

# 激活Env环境（如果未在.bashrc中设置）
source ~/.env/env.sh
# 设置RT-Thread根目录，假设当前在dist目录下
export RTT_ROOT=${PWD}/rt-thread
# 设置BSP根目录为当前目录
export BSP_ROOT=${PWD}

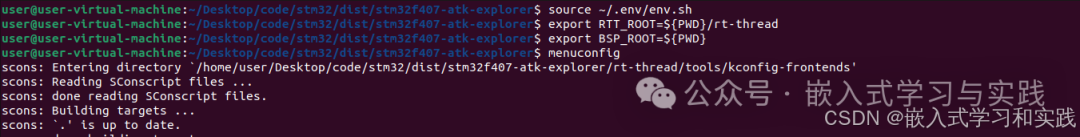

设置环境变量

使用Menuconfig配置工程

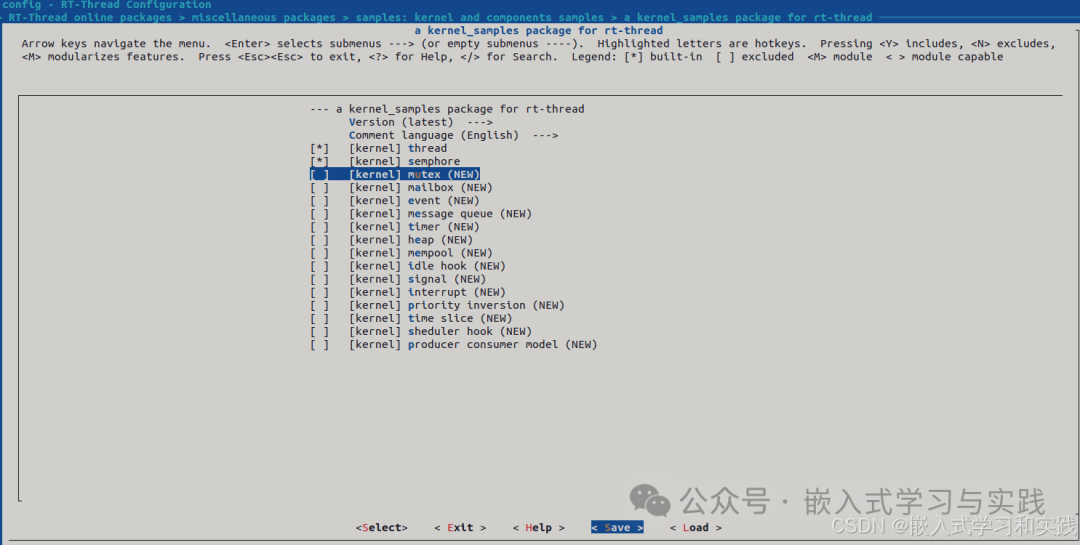

运行 menuconfig 命令可以进行图形化配置，选择需要的软件包和硬件功能。
```
menuconfig
```
注意：初次运行可能会遇到Kconfig语法错误，提示‘endif’ in different file than ‘if‘等。这通常是因为某些Kconfig文件末尾缺少空行。
解决方法：根据错误提示的文件路径（例如/home/user/.env/packages/packages/system/rti/Kconfig），使用文本编辑器打开该文件，在文件末尾添加一个新行（空行）并保存即可。

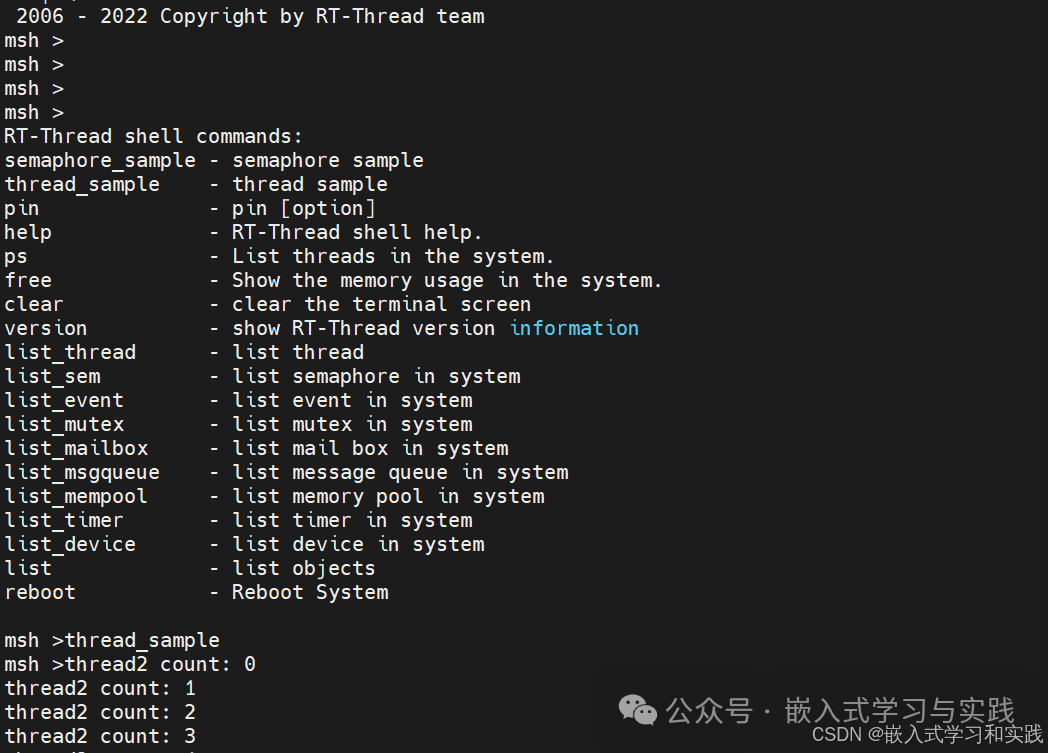

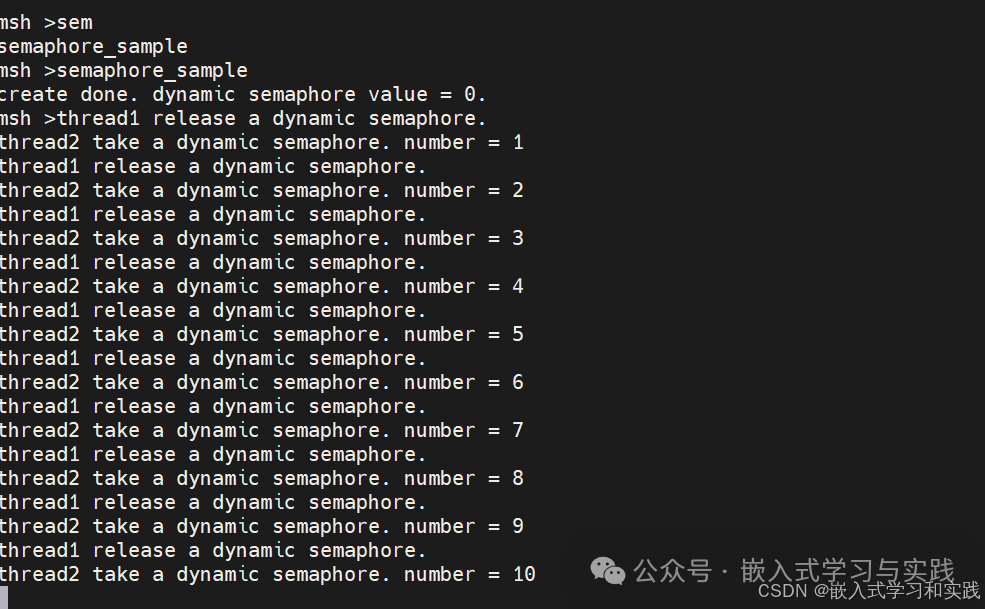

配置完成后，可以开启一些示例功能（如Finsh控制台）进行测试。

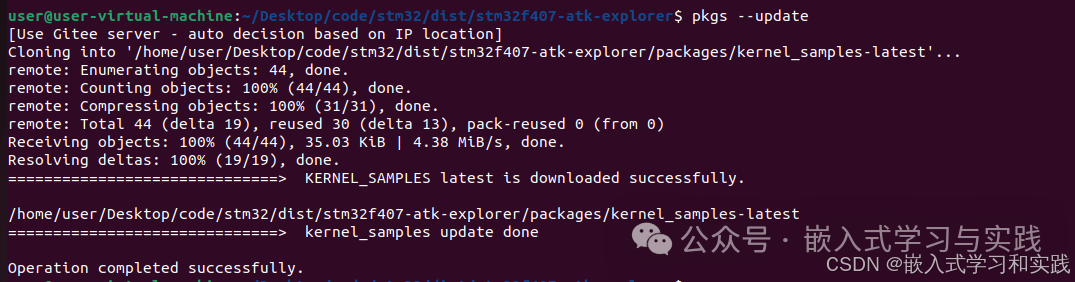

更新软件包
如果在menuconfig中启用或更改了软件包，需要使用 pkgs --update 命令下载软件包源代码。
```
pkgs --update
```
编译工程及问题解决
- 首次编译：

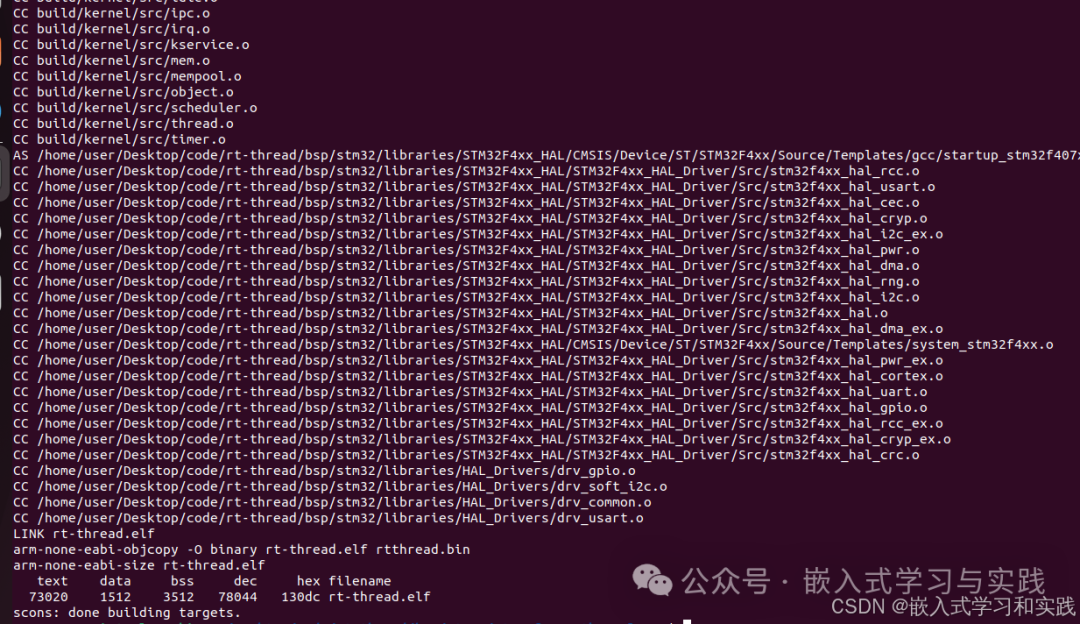

  执行 scons 命令开始编译。
```
scons
```
- 常见错误1 - 工具链路径错误：
  编译时可能报错：Error: the toolchain path is not exist, please check ‘EXEC_PATH‘。这是因为系统未识别到交叉编译工具链路径。
  解决：首先查找工具链的安装位置。
```
which arm-none-eabi-gcc
```
  然后，编辑BSP目录下的 rtconfig.py 文件，修改 EXEC_PATH 变量为工具链的实际路径（例如 /usr/bin）。
```
if CROSS_TOOL == ‘gcc‘:
    PLATFORM    = ‘gcc‘
    # 将路径修改为上一步查询到的实际路径
    EXEC_PATH   = r‘/usr/bin‘
```
- 重新编译：
  修正路径后，再次执行 scons 命令。
- 查看编译产物：

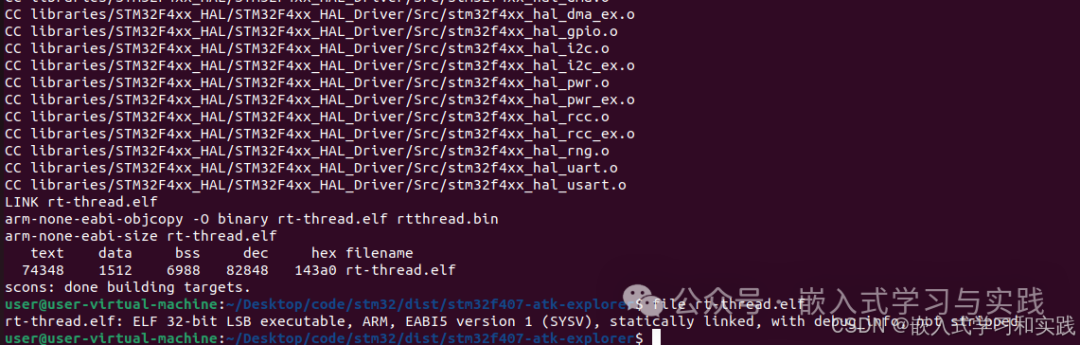

  编译成功后，可以使用 file 命令查看生成的ELF文件信息，确认其架构为ARM。
```
file rt-thread.elf
```
