嵌入式软件架构分层实战：基于STM32与FreeRTOS的Arch-Platform-Target设计

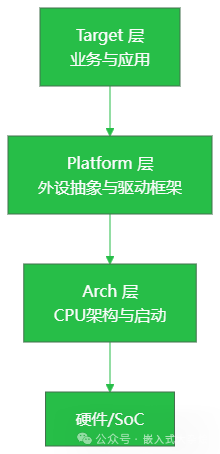

1. Arch-Platform-Target三层抽象

嵌入式系统中的Arch-Platform-Target三层抽象是一种常用的软件架构设计模式，用于提高代码的可移植性和可维护性。

1.1 Arch层（架构支持层）

Arch架构支持层是最底层，与硬件直接相关。它包含了针对特定处理器架构的代码，例如ARM、MIPS等。这一层通常包括中断处理、上下文切换、内存管理单元（MMU）配置、缓存控制等。Arch层为上层提供了统一的硬件抽象接口。

主要职责：

• CPU架构相关代码
• 编译器/汇编器支持
• 核心系统初始化

1.2 Platform层（平台抽象层）

Platform平台抽象层位于Arch层之上，Target层之下。通过Arch层提供的接口来访问硬件，同时为Target层提供统一的平台服务接口。

主要职责：

• 硬件抽象和驱动封装
• 提供统一的硬件访问接口
• 屏蔽底层硬件差异

1.3 Target层（目标应用层）

Target目标应用层属于上层，实现具体的业务逻辑和功能。Target层通过Platform层提供的服务来访问硬件，因此当硬件平台改变时，只需要修改Platform层和Arch层，而Target层的代码可以保持相对不变。良好的任务调度设计有助于提升系统的实时性与稳定性，其思想在算法与系统设计中也有一席之地。

2. 实际项目常见分层思想

Arch-Platform-Target是个核心分层思想，实际项目中，可能还包含OSAL（系统抽象层）、Services（基础组件服务）等模块。

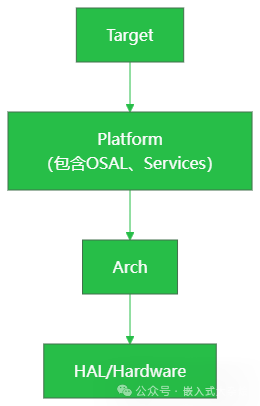

嵌入式小型项目（单一 RTOS、少量外设）：Platform 下可能直接包含OSAL、Services，目录简单、上手快。如：

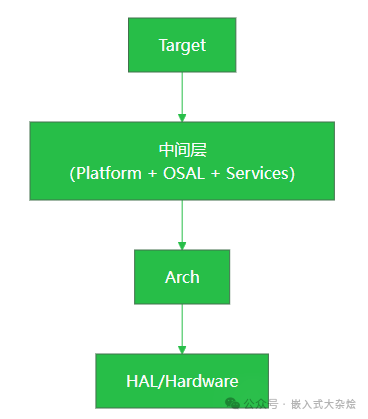

嵌入式中大型项目（可能换 RTOS/芯片）：OSAL 、Services独立于 Platform，同属于中间层。Platform 专注板级与外设封装，OSAL 专注 RTOS API 抽象，Services专注于各种基础组件及中间件的管理。如：

进一步放大细分：

• Arch：启动、异常、时基。
• BSP/Platform：板级时钟、PinMux、外设驱动抽象。
• OSAL：任务/同步/队列/内存适配。
• Services/Middleware：log、cli/shell、kv/存储、文件系统、网络协议栈、OTA、安全等。
• Target/App：业务域。
• 可选：HAL（MCU 厂商层）与 Driver Framework（如 device tree/board cfg）单独放，防止业务碰到寄存器。

3. STM32+RTOS项目的分层设计案例

下面结合 STM32 + FreeRTOS 给出一个体现 Arch-Platform-Target 职责分离的目录规划和代码示例。

3.1 工程目录设计

stm32_project/
├── arch/                       # CPU/架构相关
│   └── arm/cortex-m0/
│       ├── startup_gcc.s       # 启动与向量表
│       ├── system_stm32f0xx.c  # 时钟/系统初始化
│       └── arch_port.c         # SysTick、临界段封装
├── platform/                   # 平台/Board 支持
│   └── stm32f072/
│       ├── bsp_clock.c
│       ├── bsp_gpio.c
│       ├── bsp_uart.c
│       └── platform_init.c     # 统一平台初始化入口
├── osal/                       # OS 抽象层（屏蔽不同 RTOS）
│   ├── osal.h                  # 统一任务/互斥/队列接口
│   ├── osal_freertos.c         # FreeRTOS 适配实现
│   └── osal_port.h             # 基础类型、错误码
├── services/                   # 常用系统组件
│   ├── log/
│   └── kv/
├── external/                   # 第三方库（协议栈/文件系统/安全等）
│   ├── lwip/                   # 轻量级网络协议栈
│   ├── mbedtls/
│   └── littlefs/
├── target/                     # 业务/应用
│   └── app/
│       ├── main.c              # 任务创建、启动调度
│       └── app_led.c           # 具体业务
├── freertos/                   # FreeRTOS 内核与移植
│   ├── CMSIS/                  # 官方 CMSIS 头文件
│   ├── portable/GCC/ARM_CM0/   # FreeRTOS Cortex-M0 移植层
│   └── FreeRTOSConfig.h
└── drivers/                    # MCU HAL 库
    └── stm32f0xx_hal/

分层约束：

• Arch 仅处理与核心架构相关的启动、时钟、异常向量、SysTick 驱动，不直接操作业务外设。
• Platform 负责芯片外设封装（GPIO、UART、I2C 等）和板级资源命名，向 Target 暴露统一 API。
• Target 只依赖 Platform 提供的接口做业务，不直接引用 HAL/寄存器。

3.2 关键代码示例

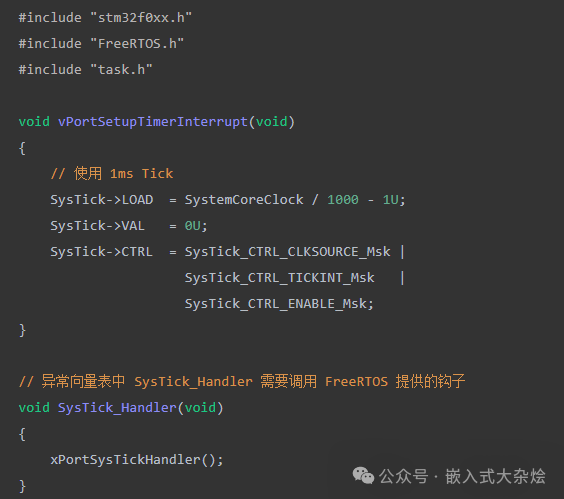

Arch 层：SysTick 驱动 FreeRTOS 时基

arch/arm/cortex-m0/arch_port.c

Arch 层只负责把内核时钟和中断接好，具体任务调度逻辑由 FreeRTOS 内核完成。更换 RTOS 时，Arch 层需要少量调整。

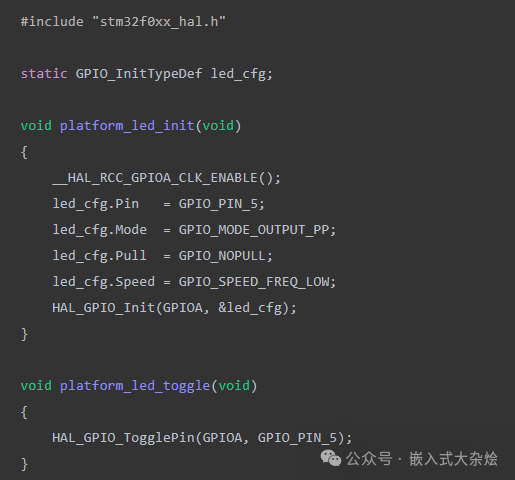

Platform 层：封装 LED

platform/stm32f072_nucleo/bsp_gpio.c

Platform 层对外暴露 platform_led_* 等统一接口，Target 层不感知 HAL 细节。这种清晰的分层使基于STM32的嵌入式系统开发更具结构性和可维护性。

Target 层：创建任务并调用平台接口

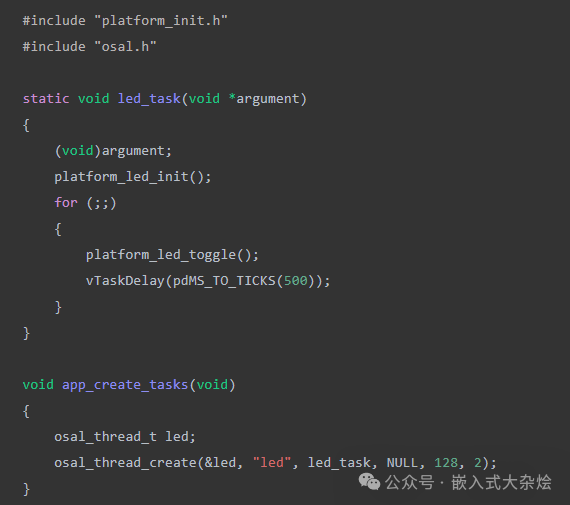

target/app/app_led.c

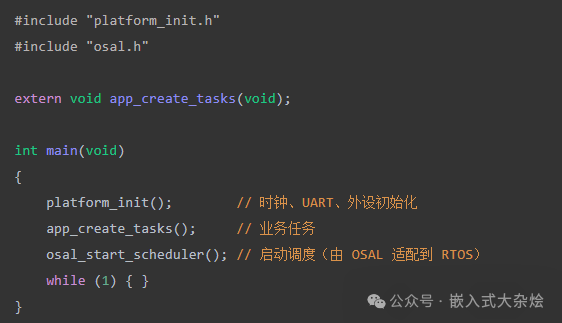

target/app/main.c

Target 层只依赖 Platform 的初始化与业务 API，后续如果换成 GD32 或更换板载外设，仅需改动 Platform 与 Arch，不影响业务代码。

OSAL 层：统一 RTOS 抽象

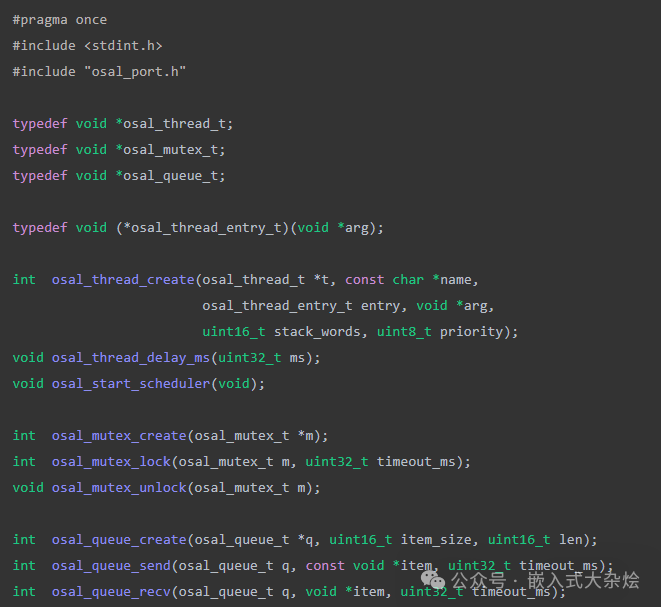

osal/osal.h

osal/osal_freertos.c（适配 FreeRTOS）

#include “osal.h”
#include “FreeRTOS.h”
#include “task.h”
#include “queue.h”
#include “semphr.h”

int osal_thread_create(osal_thread_t *t, const char *name,
                       osal_thread_entry_t entry, void *arg,
                       uint16_t stack_words, uint8_t priority) {
    if (xTaskCreate(entry, name, stack_words, arg, priority, (TaskHandle_t *)t) != pdPASS)
        return OSAL_ERR_FAIL;
    return OSAL_OK;
}

void osal_thread_delay_ms(uint32_t ms) {
    vTaskDelay(pdMS_TO_TICKS(ms));
}

void osal_start_scheduler(void) {
    vTaskStartScheduler();
}

int osal_mutex_create(osal_mutex_t *m) {
    *m = xSemaphoreCreateMutex();
    return *m ? OSAL_OK : OSAL_ERR_FAIL;
}

int osal_mutex_lock(osal_mutex_t m, uint32_t timeout_ms) {
    return xSemaphoreTake((SemaphoreHandle_t)m, pdMS_TO_TICKS(timeout_ms)) == pdTRUE ? OSAL_OK : OSAL_ERR_TIMEOUT;
}

void osal_mutex_unlock(osal_mutex_t m) {
    xSemaphoreGive((SemaphoreHandle_t)m);
}

int osal_queue_create(osal_queue_t *q, uint16_t item_size, uint16_t len) {
    *q = xQueueCreate(len, item_size);
    return *q ? OSAL_OK : OSAL_ERR_FAIL;
}

int osal_queue_send(osal_queue_t q, const void *item, uint32_t timeout_ms) {
    return xQueueSend(q, item, pdMS_TO_TICKS(timeout_ms)) == pdTRUE ? OSAL_OK : OSAL_ERR_TIMEOUT;
}

int osal_queue_recv(osal_queue_t q, void *item, uint32_t timeout_ms) {
    return xQueueReceive(q, item, pdMS_TO_TICKS(timeout_ms)) == pdTRUE ? OSAL_OK : OSAL_ERR_TIMEOUT;
}

OSAL 封装线程、延时、互斥、队列，并对外暴露统一的错误码（在 osal_port.h 中定义 OSAL_OK/OSAL_ERR_FAIL/OSAL_ERR_TIMEOUT）。若切换到 RT-Thread 或 Zephyr，仅需新增对应 osal_xxx.c 文件。

切换 RTOS 的要点：

• 新增适配文件：osal/osal_xxx.c，实现与 osal.h 一致的 API。
• 调整启动与时基：Arch 层改为调用新RTOS的启动入口，并按新RTOS要求设置 SysTick/中断优先级；移除 vTaskStartScheduler 相关逻辑。
• 配置与链接：替换 RTOS 源码与配置文件（如移除 FreeRTOS 源，加入新RTOS源），在构建脚本中切换编译宏（例如 -DUSE_RTTHREAD）。
• 检查栈/优先级语义：如果不同RTOS优先级数值方向不同，适配时需在 OSAL 内部转换，保证业务侧传入的“逻辑优先级”保持一致。
• 队列/超时语义：确认阻塞超时单位（ms 或 tick），在 OSAL 内部做统一换算，避免业务层被不同 RTOS 语义影响。

4. 总结

嵌入式软件中，合理的分层设计是提升代码质量的关键。采用 Arch/Platform/OSAL/Services/Target 的分层架构，能有效隔离硬件差异、RTOS 差异与核心业务逻辑。

分层带来的实际收益：

• 可移植性：更换 MCU（如 STM32F0 -> STM32F4 或 GD32）时，Target 层业务代码基本不变，只需更新 Arch 与 Platform 层。
• 可维护性：外设驱动与硬件访问逻辑集中在 Platform 层，避免了 HAL 调用在业务代码中四处散落。
• 可测试性：Platform 层的 API 可以在仿真环境或 PC 端用 Mock 实现替换，便于对 Target 层的业务逻辑进行单元测试。

4.1 常见问题解答（Q&A）

1. Q：OSAL 层是必须的吗？
   A： 如果项目确定只使用一种 RTOS，可以省略 OSAL 层，直接在业务中调用 RTOS 原生 API。但如果项目有更换 RTOS（如从 FreeRTOS 切换到 RT-Thread）的可能性，建议在项目早期引入 OSAL 层。这样后续更换时，只需替换 OSAL 的底层适配文件，上层业务代码无需任何改动。

2. Q：Platform 层和芯片厂商提供的 HAL 库有什么区别？
   A： HAL 库是芯片厂商对寄存器操作的直接封装，通常与具体芯片型号强绑定。Platform 层则在 HAL 之上进行二次封装，目的是为 Target 层提供统一的、与具体板卡或外设相关的业务接口（如 platform_led_toggle）。这样可以避免业务代码直接依赖 HAL 的细节，当硬件更换时，只需修改 Platform 层的实现。
