STM32 ADC工作流程详解：从采样到编码的完整转换周期

在嵌入式开发中，模数转换器（ADC）是连接现实世界模拟信号与数字处理系统的核心桥梁。无论是读取传感器数据、采集电压信号，还是进行电池电量监测，都离不开ADC的精确工作。本文将深入解析ADC转换的完整流程，并结合STM32微控制器的实际应用进行说明。

ADC基本概念与原理

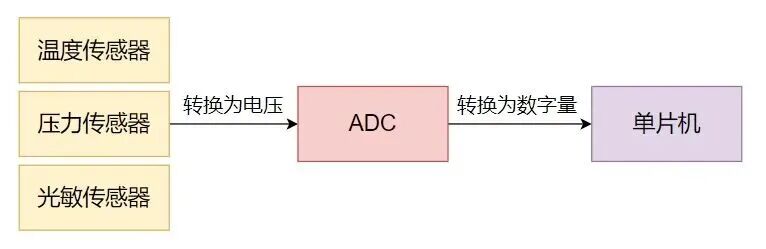

ADC，全称为Analog-to-Digital Converter（模数转换器），其核心功能是将连续变化的模拟信号（如电压、电流）转换为离散的数字编码，以便微控制器进行计算和处理。

例如，一个温度传感器可能输出一个在0V至3.3V间连续变化的电压。而单片机只能理解如0、1、2、3这样的离散数字。ADC则负责将2.5V这样的模拟电压，依据其分辨率（如12位）和参考电压（如3.3V），转换为3100这样的数字值。

ADC转换的核心五步流程

一个完整的ADC转换周期，通常包含采样、保持、量化、编码和输出五个关键阶段。

1. 采样阶段

采样是流程的第一步，其目的是在特定时刻“捕获”输入模拟信号的瞬时值。ADC内部通过一个采样开关和保持电容实现此功能。当开关闭合时，输入信号对电容充电，直至电容电压与输入电压相等。这个过程所需的时间即为“采样时间”。

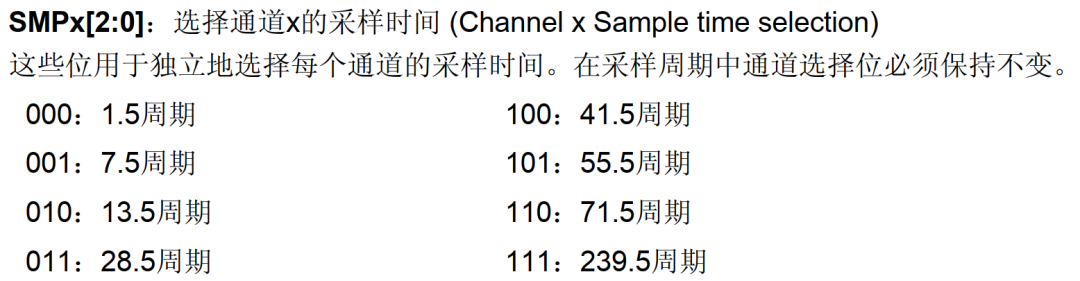

采样时间是关键参数。时间过短，电容未充分充电会导致采样值偏低；时间过长，则会影响整体转换速率。在实际应用中，需要根据信号源内阻和精度要求来权衡设置。

在STM32 HAL库中，可以通过配置通道参数来设定采样时间：

ADC_ChannelConfTypeDef sConfig = {0};
sConfig.Channel = ADC_CHANNEL_0;
sConfig.Rank = ADC_REGULAR_RANK_1;
sConfig.SamplingTime = ADC_SAMPLETIME_239CYCLES_5; // 设置为239.5个ADC时钟周期
sConfig.SingleDiff = ADC_SINGLE_ENDED;
sConfig.OffsetNumber = ADC_OFFSET_NONE;
sConfig.Offset = 0;
if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)
{
    Error_Handler();
}

2. 保持阶段

采样完成后，采样开关断开，电容与输入信号隔离。此时，电容上的电压被“保持”住，并在整个后续转换期间维持不变。这确保了即便外部信号在转换过程中发生变化，ADC转换的仍然是采样时刻的“定格”电压值，避免了转换误差。

3. 量化阶段

量化是ADC的核心，它将连续的模拟电压值映射到有限个离散的数字等级上。这是一个存在固有误差的“近似”过程。

分辨率决定了量化精度。对于一个12位ADC，其输出范围为0至4095（2^12 - 1）。若参考电压Vref为3.3V，则每个数字等级（1 LSB）代表的电压为：
Vref / 4096 ≈ 0.8mV

量化误差最大为±0.5 LSB，这是由ADC原理决定的，无法消除，只能通过选用更高分辨率的ADC来减小。

4. 编码阶段

编码是将量化后的十进制数字值转换为二进制代码的过程。STM32的ADC通常采用直接二进制编码，即数字0对应0V，数字4095对应参考电压Vref。转换结果以二进制形式准备好，等待输出。

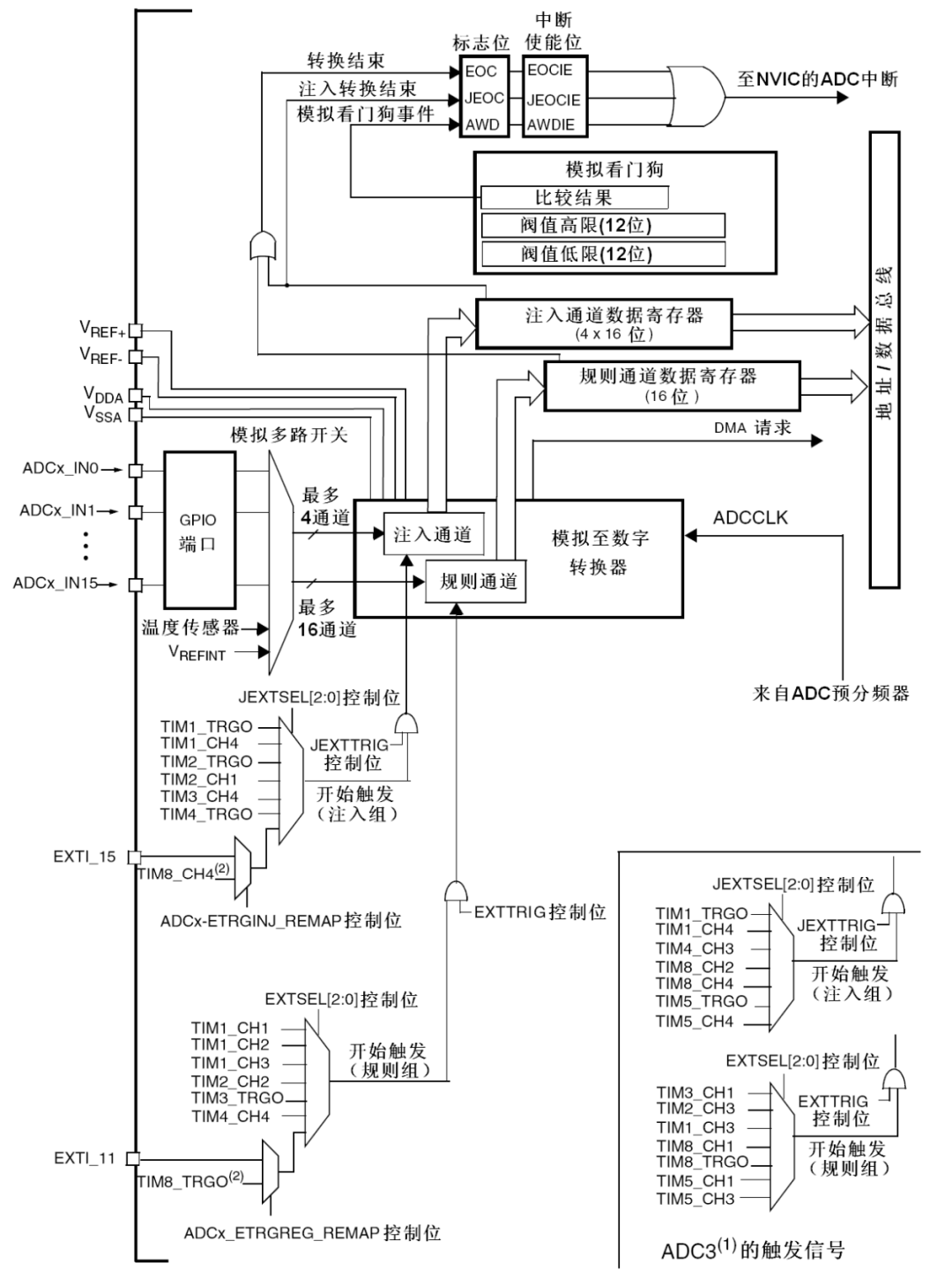

5. 输出阶段

编码完成后，数字结果被存入数据寄存器（如STM32的ADC_DR寄存器）。同时，ADC会置位标志位（如EOC）或产生中断，通知主控制器数据已就绪。在STM32中，可通过轮询、中断或DMA方式读取结果。

STM32 ADC应用实例：单次转换模式

以下代码展示了在STM32上使用HAL库完成一次ADC转换的完整流程，涵盖了初始化、启动、等待和读取结果。

ADC初始化配置：

void MX_ADC1_Init(void)
{
    ADC_ChannelConfTypeDef sConfig = {0};
    // 配置ADC基本参数
    hadc1.Instance = ADC1;
    hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;
    hadc1.Init.Resolution = ADC_RESOLUTION_12B;
    hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
    hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
    hadc1.Init.EOCSelection = ADC_EOC_SINGLE_CONV;
    hadc1.Init.ContinuousConvMode = DISABLE; // 单次模式
    hadc1.Init.NbrOfConversion = 1;
    hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START; // 软件触发
    if (HAL_ADC_Init(&hadc1) != HAL_OK) {
        Error_Handler();
    }
    // 配置通道0
    sConfig.Channel = ADC_CHANNEL_0;
    sConfig.Rank = ADC_REGULAR_RANK_1;
    sConfig.SamplingTime = ADC_SAMPLETIME_480CYCLES;
    if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK) {
        Error_Handler();
    }
}

ADC读取与转换函数：

// 启动一次转换并读取原始值
uint32_t ADC_Read(void)
{
    uint32_t adc_value = 0;
    HAL_ADC_Start(&hadc1); // 启动转换（开始采样）
    if (HAL_ADC_PollForConversion(&hadc1, 100) == HAL_OK) { // 等待转换完成（保持、量化、编码）
        adc_value = HAL_ADC_GetValue(&hadc1); // 读取结果（输出阶段）
    }
    HAL_ADC_Stop(&hadc1);
    return adc_value;
}

// 将原始ADC值转换为电压值（单位：mV，假设Vref=3300mV）
uint32_t ADC_ToVoltage(uint32_t adc_value)
{
    return (adc_value * 3300) / 4096; // 12位ADC
}

// 主循环中的应用示例
int main(void)
{
    // 初始化代码...
    while (1)
    {
        uint32_t raw_value = ADC_Read();
        uint32_t voltage_mv = ADC_ToVoltage(raw_value);
        printf("ADC Value: %lu, Voltage: %lu mV\r\n", raw_value, voltage_mv);
        HAL_Delay(1000);
    }
}

当调用HAL_ADC_Start()时，ADC开启采样阶段；HAL_ADC_PollForConversion()等待期间，ADC依次完成保持、量化与编码；最后由HAL_ADC_GetValue()读取输出结果。

提升ADC转换精度的关键因素

在实际工程中，需从硬件和软件两方面着手，以获得稳定可靠的转换结果。

1. 参考电压稳定性：ADC结果是输入电压与参考电压的比值。建议对精度要求高的场合使用独立、低噪声的参考电压芯片，而非直接采用电源电压。
2. 信号源阻抗与采样时间：信号源内阻过大会延长采样电容充电时间。若采样时间配置不足，会导致采样不完整。通常建议源阻抗小于10kΩ，或在ADC前端添加电压跟随器（运放缓冲）。
3. PCB布局与接地：
   • 采用单点接地，分离模拟地与数字地。
   • ADC输入走线尽量短，远离数字信号线、时钟线等噪声源。
   • 在ADC输入端并联一个容值较小的去耦电容（如10nF~100nF），以滤除高频干扰。
4. 软件滤波算法：硬件优化后，软件滤波可进一步平滑数据。常用的方法包括多次采样取平均值、中值滤波、滑动平均滤波等。

   // 简单平均滤波函数示例
   uint32_t ADC_Read_Average(uint8_t times)
   {
       uint32_t sum = 0;
       for(uint8_t i=0; i<times; i++)
       {
           sum += ADC_Read();
           HAL_Delay(5); // 每次采样间隔少量时间
       }
       return sum / times;
   }

总结

ADC转换是一个包含采样、保持、量化、编码和输出的系统化过程。理解每个阶段的作用与影响因素，是进行精确模拟信号采集的基础。在基于STM32等微控制器的开发中，需结合具体需求合理配置分辨率、采样时间和触发模式，并通过稳定的参考源、良好的PCB布局及有效的软件滤波来综合保障转换精度。掌握ADC的完整工作流程，将使开发者在处理各类传感器数据与模拟信号时更加得心应手。
