AAOS架构解析：Android车载系统如何实现多外设协同与控制

汽车座舱的复杂性与手机、平板等消费电子设备有本质区别，其核心在于数量庞大且种类繁多的外设与功能件。除了日益增多的显示屏，还有多达十几声道的音响系统、车内外的多个摄像头，以及电池、空调、氛围灯、座椅、门窗等各类域控制器，它们都需围绕座舱SOC进行高效协同。

本文将从更宏观的视角出发，探讨Android Automotive OS (AAOS) 如何扮演智能座舱的中枢角色。我们将解析其如何通过硬件抽象层、标准化接口和统一的软件架构，成功整合车内显示屏、摄像头及其他域控设备。主要内容包括：AAOS的基础架构、MIPI/DP/LVDS等总线如何管理多路音视频流、CarService与Vehicle HAL如何通过Some/IP、CAN等协议控制车载功能，以及该生态面临的技术挑战。

一、基础认知：什么是Android Automotive OS（AAOS）？

要理解Android座舱强大的外设整合能力，首先需明确其核心载体——Android Automotive OS（AAOS）的本质。AAOS并非普通Android系统的简单车载移植版，而是谷歌专为汽车场景深度定制、可直接运行在车载硬件上的完整操作系统。其核心价值在于构建了“硬件无关性”与“生态开放性”的底层框架，为整合多样化的外设提供了坚实基础。

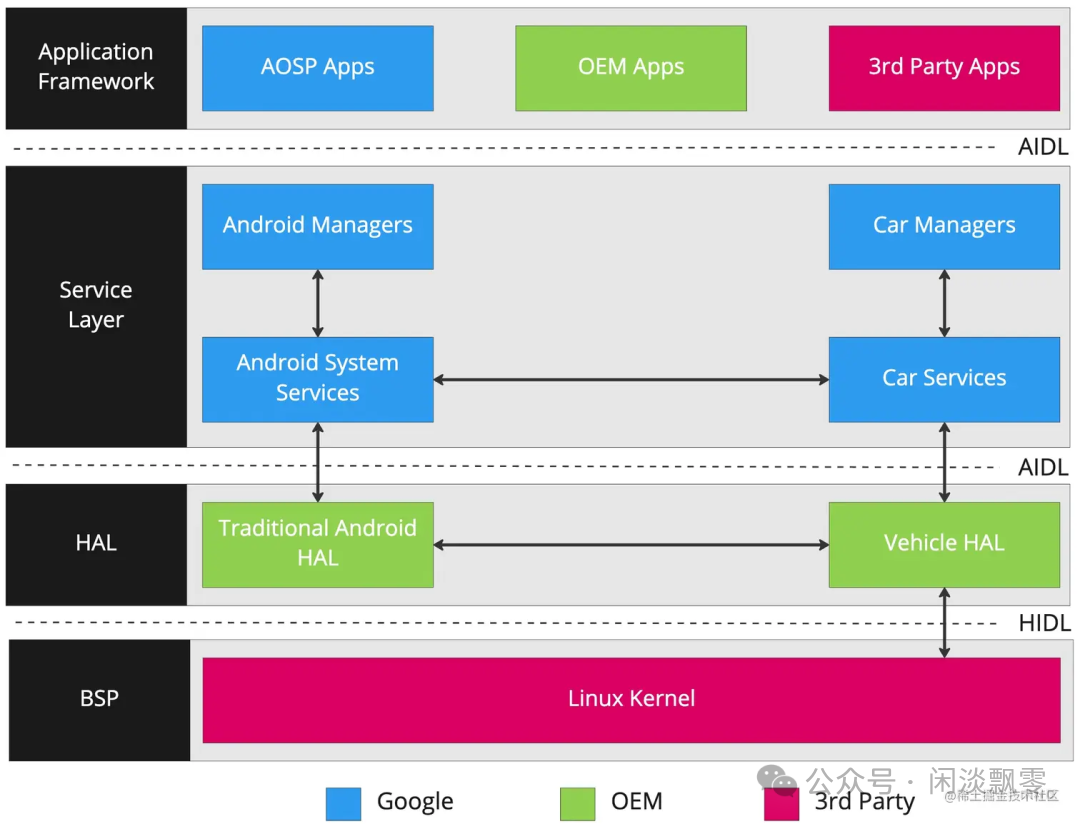

从架构层面看，AAOS采用经典的分层设计，自下而上分为五层，每一层的核心职责都直接服务于外设的整合与管理：

1. 硬件层：包含座舱SOC、各类显示屏、摄像头、音响以及车身控制器等所有物理设备，是整合的物理载体。
2. Linux内核层：提供设备驱动管理、进程调度、内存管理等核心系统能力，为上层系统与底层硬件的交互提供底层支撑。
3. 硬件抽象层（HAL）：这是AAOS实现外设整合的核心枢纽。它通过定义一套标准化的接口，屏蔽了不同硬件厂商的实现差异。无论显示屏采用的是MIPI还是LVDS接口，摄像头是单目还是多目，上层应用都通过统一的HAL接口进行访问，无需关心具体的硬件细节。
4. 框架层与系统服务层：包含CarService、SurfaceFlinger、EVS（扩展视觉系统）等核心服务，扮演着外设协同“调度中心”的角色，负责将应用层的功能需求转化为具体的硬件控制指令。
5. 应用层：包括系统预置应用（如仪表盘、空调控制界面）和第三方应用，它们通过Car API调用底层系统服务，最终实现对各类外设的功能控制。

与传统封闭的车载系统相比，AAOS的核心优势在于“统一化”。它通过标准化的HAL接口和系统服务，将原本分散、独立的外设纳入一个统一的管理框架中，从根本上避免了不同设备间的兼容性问题，为复杂的多外设协同工作创造了条件。

二、传输核心：总线技术如何实现多路音视频流的传输与显示？

车内音视频流的传输与显示，是座舱外设整合中最具挑战性的场景之一。它需要同时支撑多块显示屏的高清渲染、多路摄像头的实时视频采集、以及多声道音响的同步播放。这一切得以实现的技术核心，在于MIPI、DP、LVDS等专业总线技术与AAOS对应子系统的深度协同。

AAOS主要通过“显示系统”、“扩展视觉系统（EVS）”和“音频系统”三大子系统，分别对接不同的总线技术，实现音视频数据从采集、处理到输出的全链路管理。

1. 显示系统：MIPI DSI/DP/LVDS支撑多屏高清显示

AAOS的显示系统以SurfaceFlinger（表面合成器）和Display HAL为核心，负责将各个应用界面合成后，通过对应的总线传输至物理显示屏。不同的总线技术根据其特性，在车载场景中分工明确：

• MIPI DSI（显示串行接口）：当前车载显示领域的主流选择，尤其适用于中控屏、数字仪表盘、AR-HUD等对分辨率和刷新率要求高、且传输距离较短的场景。DSI采用“1对时钟线 + 1至4条数据通道”的配置，单通道速率可达1.5-6 Gbps，四通道总带宽最高可达24 Gbps，足以轻松驱动4K@60Hz的高清显示。其支持HS（高速）和LP（低功耗）双模运行，高速模式传输图像数据，低功耗模式传输控制指令，整体功耗相比传统接口可降低90%以上，非常契合车载的节能需求。在AAOS中，Display HAL通过MIPI DSI控制器初始化屏幕，SurfaceFlinger将合成后的图像帧数据写入缓冲区，再通过DSI接口实时传输至屏幕显示。
• LVDS（低电压差分信号）：一种传统的车载显示接口，优势在于抗干扰能力强、传输距离远（最长可达10米），常用于需要长距离走线的后排娱乐屏。它采用“1对时钟线 + 4对数据线”的并行差分传输模式，速率可达1.78 Gbps，能够满足全高清（FHD）分辨率的需求。AAOS通过Display HAL兼容LVDS接口，确保了与传统车载硬件的平滑过渡。部分车型会采用“长距离用LVDS，短距离用MIPI DSI”的混合方案，以兼顾系统兼容性与显示性能。
• DP（DisplayPort）：主要用于高端车型的高刷新率、多屏级联等极致场景，例如8K中控屏或多屏拼接系统。最新的DP 2.1协议单通道速率高达40 Gbps，总带宽可达80 Gbps，支持8K@120Hz显示，并支持菊花链（Daisy Chain）连接，用单根线缆即可串联多块显示屏。AAOS通过Display HAL对接DP接口，以满足顶级车型对显示效果的极致追求。

此外，AAOS通过Presentation API和CarDisplayManager实现了灵活的多屏协同策略，支持主从模式（中控控制仪表显示）、多屏异显（主驾看导航、副驾看电影）、内容同步（安全警告多屏同时弹窗）等多种模式，确保不同屏幕间的显示内容能够精准、高效地协同工作。

2. 扩展视觉系统（EVS）：MIPI CSI支撑多路摄像头实时采集

车内外的多路摄像头（如前视、环视、驾驶员监测DMS、乘客监测OMS等）构成了智能座舱的“视觉感知器官”。它们的数据传输与处理，高度依赖于MIPI CSI总线与AAOS的EVS系统协同工作。

MIPI CSI（摄像头串行接口） 是当前车载摄像头的主流接口，采用与MIPI DSI同源的差分传输技术。它支持1至4条数据通道，单通道速率最高6 Gbps，四通道总带宽24 Gbps，可轻松接入多达16路摄像头，满足360°环视、ADAS辅助感知等多摄协同需求。相比传统的并行CSI接口，MIPI CSI线束更精简（通常仅需5对差分线），抗电磁干扰能力更强，传输距离可达5米，完美适应车载复杂的电磁环境。

在AAOS架构中，EVS系统通过EVS Manager、EVS App和Camera HAL三层协作管理摄像头：系统启动时，EVS Manager会枚举所有可用的物理摄像头并为其分配唯一ID；当应用（如倒车影像App）通过EVS API请求摄像头数据时，EVS Manager会创建虚拟摄像头实例，实现多个应用共享同一物理摄像头硬件；底层的Camera HAL则通过I2C总线配置摄像头参数（如曝光、对焦），并通过MIPI CSI接口接收原始图像数据，数据经ISP（图像信号处理器）处理后，通过共享内存机制传递给上层应用或AI算法模块，最终由显示系统呈现在指定的屏幕上。

3. 音频系统：专用总线支撑多声道同步发声

对于拥有多达十几个声道的车载高端音响系统，AAOS通过音频HAL和专用音频总线（如I2S、A2B）来实现高保真音频流的传输与精确同步。音频HAL负责接收来自应用层的音频数据，通过I2S总线传输至外置的音频功放，再由功放驱动各个声道的扬声器发声。AAOS的亮点在于其CarAudioService，它在基础Audio HAL之上实现了车载专属的多音区（Audio Zone）管理，可以为驾驶员、副驾驶、后排左右区分别建立独立的音频焦点和音量控制，从而实现“副驾看电影、驾驶员听导航”的声场隔离。而更复杂的均衡器（EQ）调校、主动降噪（ANC）等专业音频处理功能，通常由外置的专用音频DSP芯片完成，DSP通过I2C或SPI总线与座舱SOC进行指令和数据交互。

三、控制核心：CarService与Vehicle HAL如何协同控制车载功能？

除了音视频外设，对电池、空调、氛围灯、座椅、门窗等车身控制器的管理，是座舱智能化的另一关键。其控制核心依赖于AAOS中的CarService与Vehicle HAL两大组件，它们通过Some/IP、CAN、LIN等车载网络协议，实现了应用层与车身域之间的跨域通信与精准控制。这一协同机制的核心思想是 “车辆属性抽象”——将所有的车载功能状态（如车速、油量、空调温度、座椅位置）都抽象为统一的、标准化的属性，从而实现上层应用与底层异构硬件的彻底解耦。

1. 核心组件分工：CarService是“调度中心”，Vehicle HAL是“协议转换器”

• CarService：作为运行在AAOS框架层的核心系统服务，它是车辆控制的“调度中心”。它负责接收来自应用层的所有控制请求（例如“调节空调温度”、“打开座椅加热”），并将这些请求转化为对标准化车辆属性的操作指令。同时，它也管理着应用对车辆属性的订阅，当车辆状态发生变化时（如车门被打开），主动向订阅的应用推送更新。
• Vehicle HAL：作为硬件抽象层（HAL）的核心组件，它是CarService与真实车载硬件之间的“协议转换器”和“桥梁”。它定义了一套涵盖车辆所有功能的标准化属性列表。汽车制造商（OEM）只需根据自家车辆的电子电气架构（EEA），实现这些属性的get（读）和set（写）接口，即可将车辆接入AAOS的生态，无需上层应用做出任何修改。这种设计极大地简化了服务治理的复杂性。

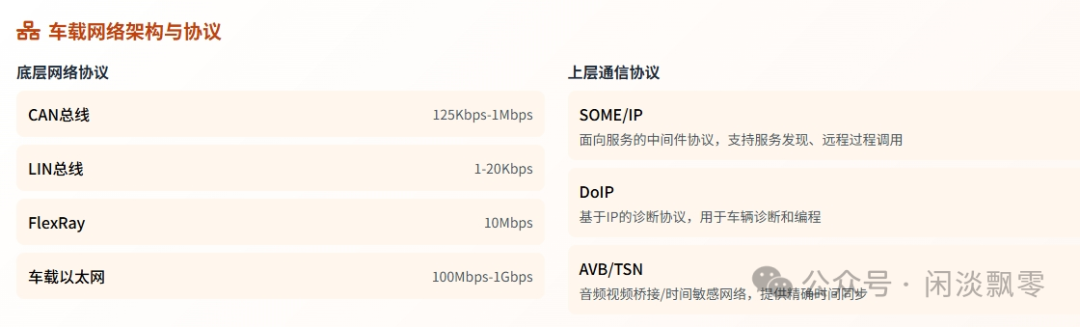

2. 通信协议：Some/IP + CAN/LIN 实现跨域数据传输

CarService与Vehicle HAL之间，以及Vehicle HAL与各域控制器之间的通信，依赖于多种车载网络协议的紧密配合，形成一条完整的控制链路：应用层 → Car API → CarService → Vehicle HAL → 车载总线（CAN/LIN/以太网）→ 各域控制器。

• Some/IP (Scalable service-Oriented MiddlewarE over IP)：这是一种基于车载以太网的面向服务通信协议，是实现跨域（如座舱域、动力域、底盘域）服务调用的核心。在AAOS中，CarService可以通过Some/IP协议调用其他域控制器提供的服务，例如导航应用通过Some/IP请求从动力域获取实时车速，以实现更加精准的动态路线规划。
• CAN/LIN总线：这是传统的车载控制总线。Vehicle HAL通过CAN总线与空调控制器、座椅控制器、门窗控制器等进行通信，发送控制指令并接收状态反馈。LIN总线则用于成本更敏感、速率要求较低的控制场景，如控制雨刮器、车窗升降等。
• Binder/共享内存：这是AAOS系统内部的进程间通信机制。CarService与应用之间通过Binder传递控制请求和事件，而CarService与Vehicle HAL之间则可能通过共享内存来传递数据量较大的信息（如完整的车辆状态快照），以保证通信效率。

3. 典型控制场景：以调节空调温度为例

1. 用户在车机中控屏的空调App上点击“温度+”按钮。
2. 空调App通过Car API向CarService发送“设置空调目标温度”的请求。
3. CarService将此请求翻译为标准化的HVAC_TARGET_TEMP属性设置指令，并下发给Vehicle HAL。
4. Vehicle HAL内部的实现代码将属性指令解析为符合该车型空调控制器规范的CAN报文，并通过CAN总线发送出去。
5. 空调控制器接收到CAN报文，执行温度调节操作，并将当前实际温度状态通过CAN总线返回。
6. Vehicle HAL收到反馈，更新内部属性值，并通知CarService。
7. CarService将属性变更事件推送给所有订阅的应用（包括空调App），界面随之更新显示最新温度。

四、AAOS座舱生态面临的技术挑战

尽管AAOS架构设计优美，但在实际落地过程中仍面临一系列严峻的技术挑战：

1. 算力与成本的永恒博弈：一颗高端座舱芯片（如高通8295）固然可以流畅驱动所有屏幕和AI应用，但其成本高昂。在中低端车型上，若采用算力有限的芯片运行完整的AAOS，可能难以负荷。这就需要将部分计算密集型任务（如多路环视影像合成、高品质音频处理）卸载到外置的MCU或DSP芯片上执行，这无疑增加了系统设计的复杂性和软硬件集成难度。
2. 实时性与确定性的缺失：Android系统本质上是非实时操作系统。即便谷歌进行了实时性增强，要保证如倒车影像渲染、方向盘多功能按键响应等安全相关功能的绝对零延迟和高确定性，仍然非常困难。因此，许多车企会选择外挂一个硬实时的RTOS或独立MCU，专门用于处理这类安全关键功能，形成“AAOS+RTOS”的双系统方案。
3. 数据一致性与可靠性：车辆状态瞬息万变。当多个应用（如数字仪表盘、车控UI组件）同时通过CarService请求获取车速时，必须确保它们获得的是同一时刻、精确无误的数值。这就要求CarService内部的事件分发、缓存同步和状态管理机制必须设计得极其健壮和高效。
4. 安全与冗余设计：娱乐系统死机可以重启，但仪表盘显示和基础车控功能必须始终保持可用。为此，高端车型普遍采用“一芯多屏”或“多芯备份”的方案，利用虚拟化技术在单颗SOC上隔离出安全域，或者直接使用独立的安全岛芯片，确保在AAOS系统崩溃或重启时，关键的驾驶信息（如车速、挡位、报警灯）依然能够稳定显示。
5. 功耗管理的复杂性：车载系统需要支持从全速运行到深度休眠的多级电源状态。AAOS的电源管理模块需要与整车的车身控制器（BCM）以及每一个外设的供电状态进行深度协同。任何一个外设的“异常唤醒源”管理不当，都可能导致车辆在静置时出现异常耗电，甚至引发蓄电池亏电。

总结：AAOS整合外设的核心逻辑

Android Automotive OS能够高效整合车内纷繁复杂的外设与域控设备，其核心逻辑在于实现了 “三层统一”：

1. 硬件接口的统一：通过硬件抽象层（HAL）标准化了不同厂商、不同型号硬件的访问方式。
2. 外设管理的统一：通过CarService、EVS Manager等系统服务，提供了集中、一致的外设管控入口。
3. 跨域控制的统一：通过Some/IP、CAN等标准车载通信协议，构建了座舱域与车身、动力等其它域之间的互联互通桥梁。

这种统一的架构，不仅有效屏蔽了底层硬件的异构性，大幅降低了系统整合的难度和成本，更为实现多外设之间的深度协同与场景化联动提供了坚实基础。它使得汽车座舱得以从一颗孤立的“SOC计算核心”，真正演进为一个能够调度全局、联动内外的“智能中枢”。
