PCB设计为什么普遍采用偶数层？奇数层的工艺与性能劣势分析

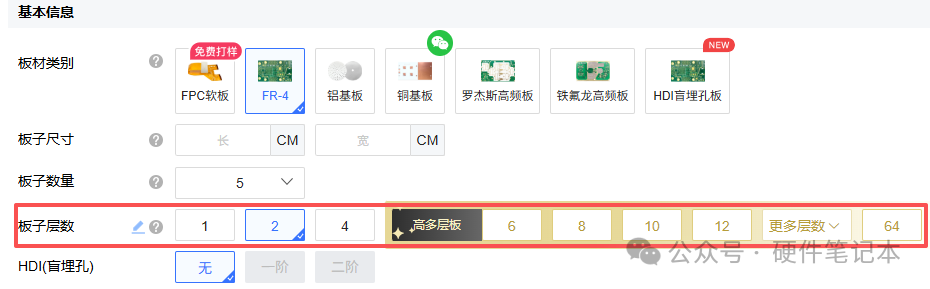

在PCB（印制电路板）打样或批量生产时，无论是小型工作室还是大型制造商，其多层板产品线几乎清一色是2层、4层、6层、8层等偶数层设计。一个常见的问题是：为什么基本看不到3层、5层、7层这样的奇数层PCB？工艺上无法实现吗？

答案是：从工艺角度看，奇数层PCB可以实现，但在工程实践中，设计师和制造商通常会主动避免使用。 这背后主要基于工艺成本、结构可靠性和电气性能三方面的考量。

1. 工艺成熟度与制造成本

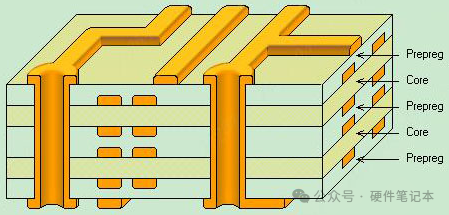

偶数层板（如4层、6层板）的生产流程已经高度标准化和优化。其核心工艺是通过压合，将多张已蚀刻好线路的芯板（Core）与半固化片（Prepreg， PP）及铜箔叠在一起，送入高温高压的压合机中一次性成型。这个过程稳定、高效，次品率低。

而奇数层板（如3层或5层）打破了这种“成对”压合的自然结构。为了生产它，工厂必须采用非常规方法。最常见的一种“变通”方案是：按高一级的偶数层板来制造，然后填充一个空白层。

例如，客户需要一个5层板，工厂实际上会按照6层板的流程来制作，其中额外增加的一层是完全没有线路的空白信号层，或者仅仅是一张额外的芯板材料，其唯一作用就是凑成对称的物理结构。这好比点了一碗牛肉面，却需要煮两碗然后倒掉一碗的面条，无疑造成了材料的直接浪费和工艺流程的复杂化。

一旦改变标准工艺，所有的生产参数——压力、温度、压合时长、层间对位精度——都需要重新调试和验证。这需要工程师专门跟进并反复试错，不仅大幅拉长了生产交期，成本也会显著攀升。对于追求效率和成本控制的批量生产而言，这显然不经济。

2. 结构对称性与抗翘曲能力

PCB板主要由树脂基材（如常见的FR-4）和铜箔构成。这两种材料的热膨胀系数不同，在经历压合高温后的冷却过程中，收缩幅度不一致会产生内应力。如果结构不对称，内应力无法均衡抵消，就会导致板子弯曲变形，即翘曲。

偶数层板具有天然的对称结构。例如一个标准的4层板叠构可能是：顶层信号层-地层-电源层-底层信号层。其材料分布和铜箔分布上下均衡，受热时各方向受力相对抵消，不易发生翘曲。

奇数层板则天生不对称。例如一个3层板叠构可能是：信号层-地层-信号层。中间的完整地层与上下两个走线层的铜分布严重不均。在后续SMT贴片经历高温回流焊时，这种不对称性会放大热应力，导致板子更容易发生扭曲变形。

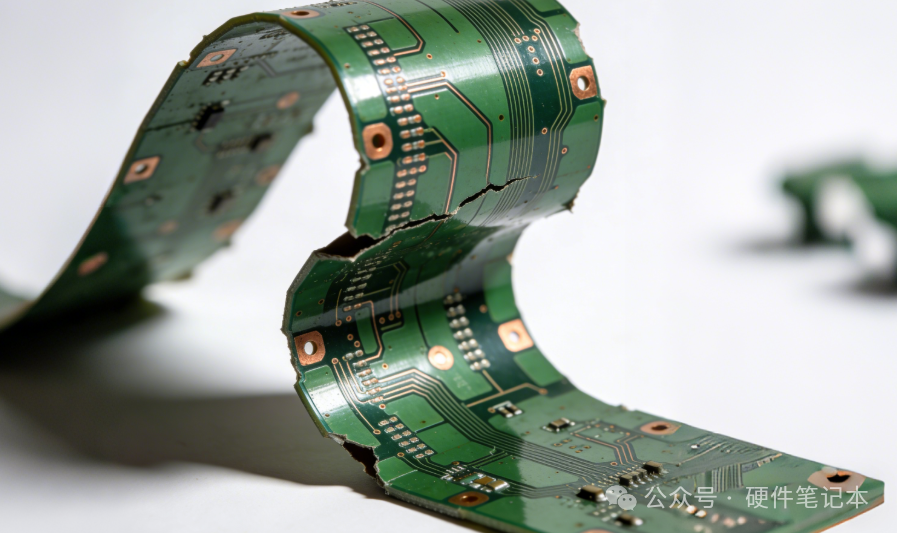

严重的翘曲会带来一系列问题：导致元件虚焊、焊点连锡，大幅降低贴片良率；在长期使用中，持续的应力可能导致焊点疲劳开裂；对于装配而言，严重弯曲的板卡可能无法顺利装入设备外壳，甚至损坏板上的连接器。

3. 电气性能与信号完整性

这一点对于现代高速数字电路（如DDR内存、PCIe、USB3.0等总线）和射频电路尤为关键，涉及信号完整性和阻抗控制。

1. 参考平面不完整：高速信号线需要一个完整、无分割的参考平面（通常是地平面或电源平面）来为其提供清晰的信号回流路径，并屏蔽电磁干扰（EMI），保持稳定的特性阻抗。

偶数层板很容易规划出这种结构（如4层板的Top-GND-Power-Bottom）。而奇数层板由于层数限制，难以保证所有关键信号线都能紧邻一个完整的参考平面。这会导致信号回流路径混乱、环路面积增大，从而显著增加电磁干扰并劣化信号质量。在复杂的网络与系统设计中，稳定的信号传输是基础。

2. 阻抗控制困难：高速PCB的走线都需要进行精确的阻抗设计（如单端50Ω，差分100Ω）。阻抗值由线宽、介质厚度、介电常数共同决定。偶数层板的叠层结构是对称平衡的，表层和内层信号线的介质环境一致，更容易通过计算和工艺加工出符合要求的、一致性好的阻抗线。

相反，奇数层板的不对称结构使得不同信号层所处的介质环境可能不同，增加了阻抗设计和加工的一致性的难度。现实中，为了极限压缩成本，曾有设计尝试将本应使用4层板承载的DDR信号强行布在2层板上。虽然功能可能勉强调通，但信号质量、抗噪声能力和长期可靠性都大打折扣。这种设计可能仅适用于一些对可靠性要求极低的消费类玩具，而绝对无法通过汽车电子或工业设备等领域严苛的环境与可靠性测试。奇数层板在电气性能上的劣势与此有相似之处。

当然，技术应用没有绝对。在对空间、重量有极端要求的特定领域（如某些航空航天、军工或微型可穿戴设备），或者某些特殊射频电路设计中，出于极致的尺寸优化考量，可能会见到奇数层PCB的身影。但这属于少数特例，需要付出更高的成本和承担额外的性能风险。对于绝大多数消费电子、通信设备、工控设备等应用场景，偶数层PCB因其在成本、可靠性和性能上的综合优势，仍然是毋庸置疑的主流选择。
