基于51单片机与WS2812驱动新年雪花灯：从环境搭建到代码实现

新年将至，一盏柔和发光的雪花灯总能为冬日增添几分暖意。但如果这盏灯不仅能亮，还能通过亲手编写的代码来控制颜色、节奏和各种动态效果，是不是会更有成就感和趣味性？

本文将以一款基于STC 51单片机的WS2812雪花灯为例，从零基础视角出发，完整讲解如何搭建51单片机开发环境、新建Keil工程，并一步步实现RGB雪花灯的点亮与控制。你无需复杂的外设，也无需依赖高端芯片，仅用一颗入门级的51单片机，就能亲手制作出这个充满节日氛围的创意作品。

开发环境的搭建

安装Keil

首先需要安装Keil软件，这是一款广泛使用的嵌入式开发工具，集成了代码编辑器、C51编译器及调试器。下载时请务必选择C51版本。Keil提供了不同架构的交叉编译工具，例如ARM版用于编译STM32等芯片，而我们的51单片机项目必须使用C51编译器。

官网下载地址如下：
https://www.keil.com/download/product/

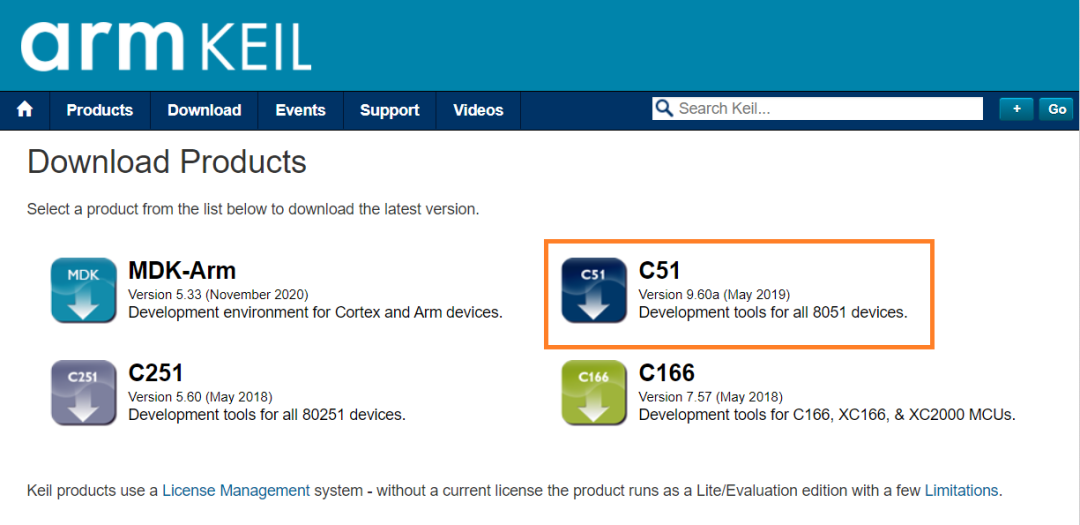

图1：Keil官网的MDK产品下载页面，需选择C51版本。

安装完成后，需要购买软件许可或通过其他方式激活软件，否则试用版只能编译容量较小的程序。

下载STC-ISP下载编程烧录软件

这不仅是烧录软件，更是STC单片机的多功能工具包，后续很多步骤都会用到它。

下载地址在STC公司的官网上：
http://www.stcmcudata.com/

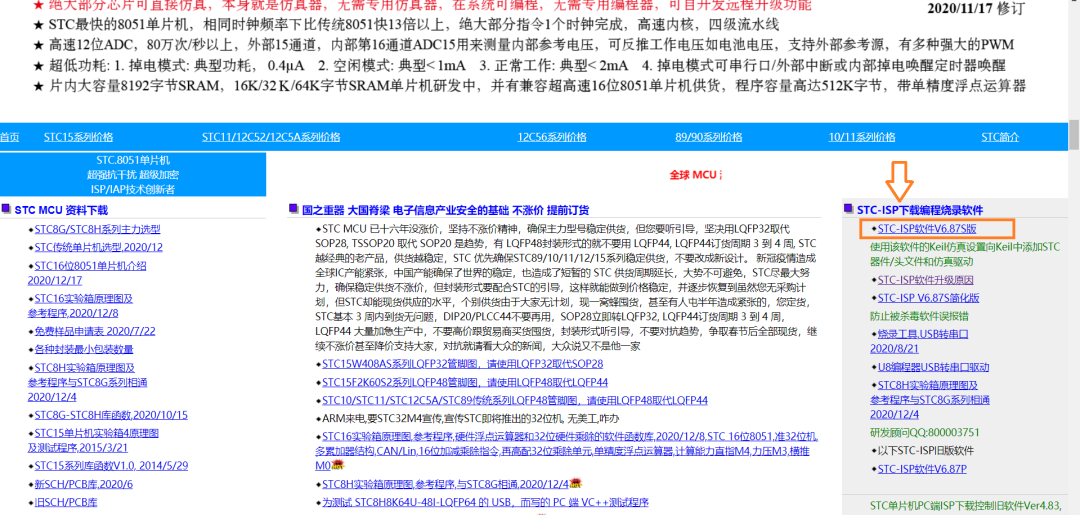

图2：STC官方网站，提供芯片资料与ISP下载工具。

打开STC-ISP软件，你会发现它整合了从芯片选型、头文件、程序样例到下载工具在内的多种常用功能，为开发者节省了大量查找资料的时间。

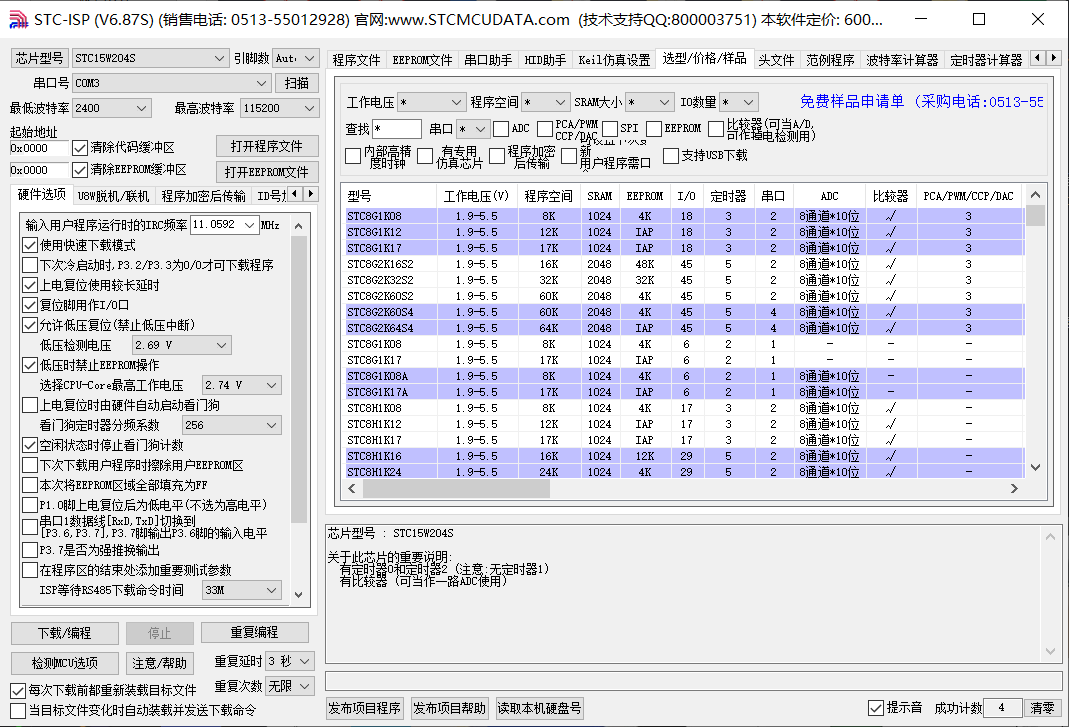

图3：STC-ISP软件主界面，功能集成度高。

向Keil中导入STC芯片的型号库和头文件库

为了在Keil中新建STC单片机的工程，需要选择对应的单片机型号。然而，Keil软件自带的芯片库中并不包含STC的型号。下面的操作将同时导入STC单片机的型号库和头文件库，方便后续新建工程。

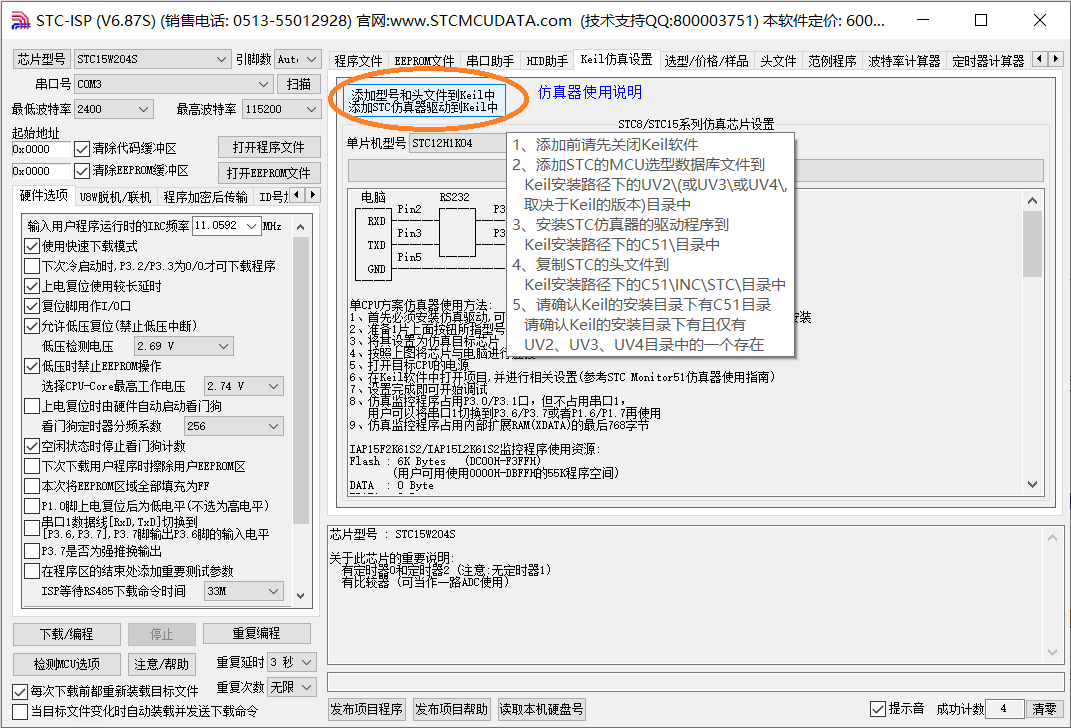

打开STC-ISP软件，找到“Keil仿真设置”一栏，点击按钮并根据提示选择Keil的安装路径即可完成添加。

图4：在STC-ISP中添加STC芯片型号到Keil开发环境。

新建工程

从雪花灯的电路原理图可知，我们使用的单片机具体型号为 STC15W204S。它仅有8个引脚和256字节的内存，但对于控制雪花灯来说已经足够。在Keil的新建工程（New Project）对话框中，选择我们的芯片型号。

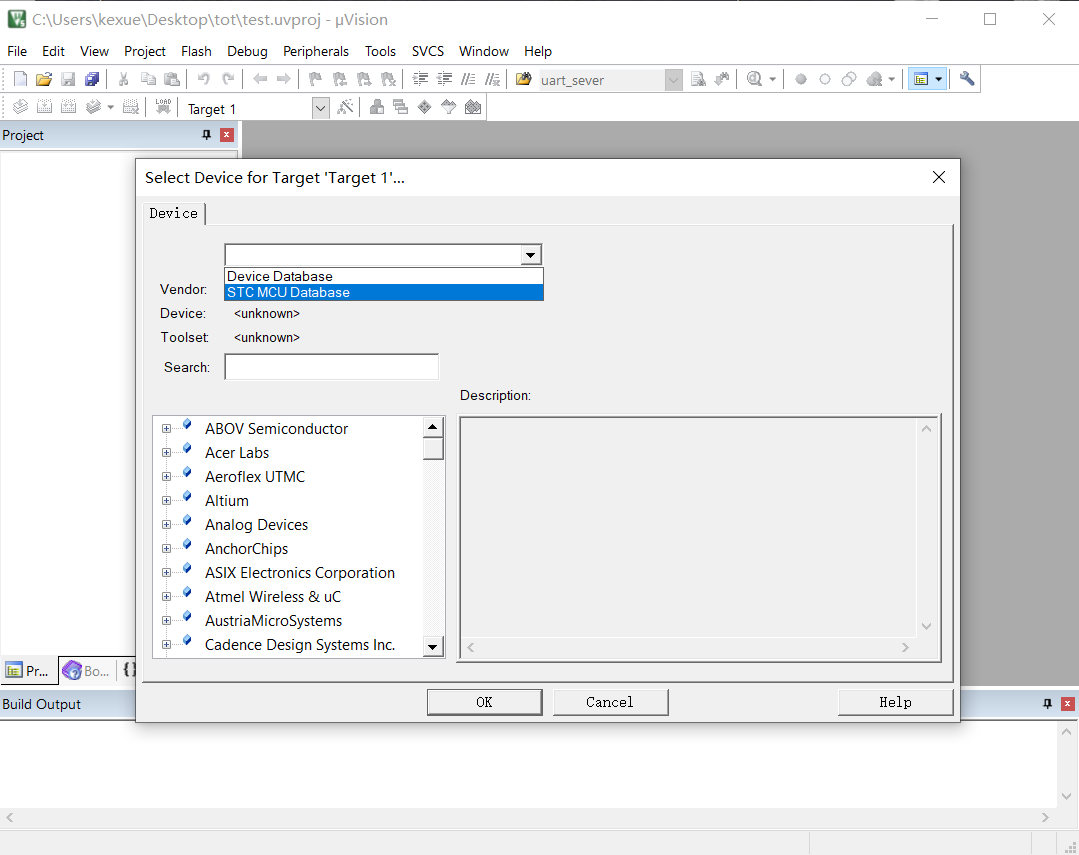

请注意，在选择芯片前，需要先在设备数据库（Device）的下拉框中切换到“STC MCU Database”，然后查找具体的芯片型号。

图5：在Keil新建工程时选择STC15W204S芯片。

选择型号后，Keil会询问是否要将STARTUP.A51这个启动文件添加到工程中，选择“是”即可。

至此，工程新建完成，并包含了第一个代码文件——51单片机通用的启动文件STARTUP.A51。这是一个汇编文件，在程序编译时，工程中所有的C代码和汇编代码都会被编译为最终的机器指令。

添加代码文件

接下来在Keil左侧的项目管理器中添加源代码文件。你可以新建文件分组，在分组上右键可以新建文件或添加已有文件。只有添加至此的源文件才会被编译到最终的程序中，头文件无需在此手动添加。

根据项目需要，我们可以添加以下三个源文件及对应的头文件。新建的文件是空白的，需要我们来编写具体内容。

main.c
delay.c / delay.h
ws2812.c / ws2812.h

实现WS2812驱动芯片发送功能

RGB颜色表示方法

雪花板上的每个LED灯珠可以显示的颜色由三个参数表示：R（红）、G（绿）、B（蓝），每个参数的取值范围是0-255。它们分别对应WS2812模块内置的红、绿、蓝三颗发光二极管的亮度。通过将三原色以不同的亮度叠加，就能混合出五彩斑斓的颜色。例如，(255,255,255)是白色，(100,100,100)是暗一些的白色，而(255,255,0)是黄色（红与绿的叠加）。

WS2812的单总线数据传输协议

每个WS2812灯珠需要按照绿(G)-红(R)-蓝(B)的顺序接收24位（3字节）数据才能正常工作。每个颜色的数据长度为8位，因此数据范围是0-255。

WS2812的巧妙之处在于，单片机向其发送数据只需一根信号线，不像SPI等协议需要多根线。当有多个WS2812灯珠级联时，也无需从单片机引出多根线，只需将前一个灯珠的数据输出端（DOUT）连接到下一个灯珠的数据输入端（DIN），将它们串联起来即可。

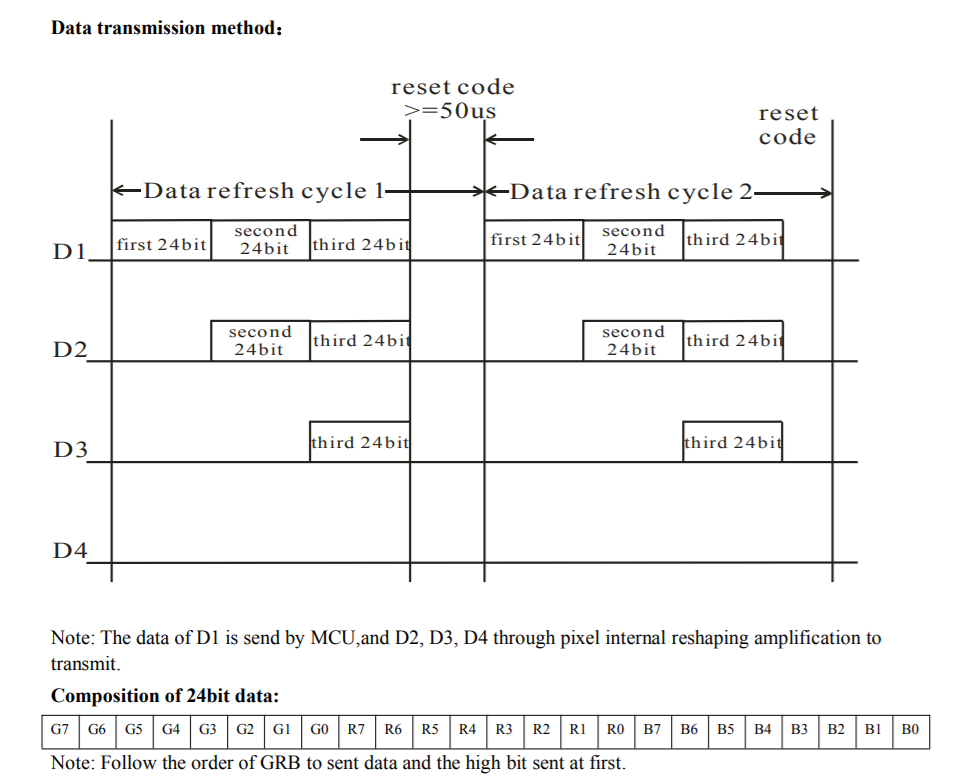

图6：WS2812的数据传输协议与24位数据结构示意图。

通过查阅WS2812数据手册，可以了解其通信细节。该芯片支持数据自动转发：单片机可以一次发送所有灯珠的数据，第一个灯珠会“吃掉”数据流的前24位用于控制自身，然后将剩余的数据发送给下一个灯珠。后续灯珠依此类推。因此，单片机只需按照灯珠的串联顺序，一次性发送所有数据即可。

数据手册还指明，每24位数据中，绿色在前，其次是红色，最后是蓝色。对于每个颜色的8位数据，先发送最高位（MSB），最后发送最低位（LSB）。

图7：WS2812通信时序图，定义了0码、1码和复位码的电平保持时间。

那么如何通过一根线发送每一位数据（0或1）呢？协议规定，总线上的电平跳变代表发送了一位数据。通过保持特定时长的高电平和低电平组合，即可表示0或1。保持较长时间的低电平，则表示发送复位码（RESET），用于通知所有灯珠开始接收新一轮的数据。

实现WS2812发送一位数据

回到我们的STC15W单片机，其运行速度并不快，内部时钟通常在33MHz左右。如何用这样的单片机实现数百纳秒级别的精确延时呢？在C语言中，_nop_()语句可以让CPU执行一个空操作，恰好消耗一个时钟周期。通过逻辑分析仪测试，我们可以校准出需要多少个_nop_()才能达到数据手册规定的延时时长。

假设将单片机内部时钟设置为33MHz，可以编写如下宏定义来实现发送一位高位或低位数据。这些宏通过精确控制_nop_()的数量来匹配时序要求。

#define WS2812_Send_Bit_High {\
DI=1;\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    DI=0;\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
}

#define WS2812_Send_Bit_Low {\
DI=1;\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    DI=0;\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
    _nop_();\
}

实现WS2812发送所有数据

下面的函数用于发送任意长度的WS2812数据。例如，发送3个字节可控制第一个灯珠的颜色，发送 n*3 个字节则可控制串联的 n 个灯珠。参数buf是指向待发送数据的指针，byte_length是以字节为单位的数据长度。

void WS2812_Send(uint8_t *buf, uint8_t byte_length){
    uint8_t i, j;
    for(i = 0; i < byte_length; ++i){
        for(j = 0; j < 8; ++j){
            if(buf[i] & (0x80 >> j)){
                WS2812_Send_Bit_High;
            } else{
                WS2812_Send_Bit_Low;
            }
        }
    }
}

编写测试程序

接下来，我们将利用上面编写好的WS2812发送功能，来编写主函数文件main.c。

LED待发送数据结构

定义一个联合体（union），使得数据既可以按照GRB顺序的字节数组存储，又可以方便地以结构体形式访问每个灯珠的r、g、b分量。

union{
    uint8_t buf[LED_NUM*3];
    struct{
        uint8_t g, r, b;
    }u[LED_NUM];
}LED;

这种利用 C语言 数据结构来简化数据操作的方法在嵌入式开发中很常见。

延时函数

粗略的延时可以通过执行固定次数的循环来实现。STC-ISP软件内置的“软件延时计算器”可以很方便地生成一个粗略的延时函数代码。

图8：使用STC-ISP的延时计算器生成指定时长的延时函数代码。

完整的main.c

最后，可以编写如下测试代码。运行后，雪花灯将被点亮，并以大约1秒的间隔切换两种颜色效果。

#include "ws2812.h"
#include "delay.h"

union{
    uint8_t buf[LED_NUM*3];
    struct{
        uint8_t g, r, b;
    }u[LED_NUM];
}LED;

void main()
{
    LED.u[36].r = LED.u[36].g = LED.u[36].b = 30; // 中心灯常亮
    while(1){
        LED.u[15].r = LED.u[16].g = LED.u[17].b = 0;
        LED.u[16].r = LED.u[17].g = LED.u[15].b = 60;
        WS2812_Send(LED.buf, LED_NUM*3);
        Delay100Ms(10);

        LED.u[16].r = LED.u[17].g = LED.u[15].b = 0;
        LED.u[15].r = LED.u[16].g = LED.u[17].b = 60;
        WS2812_Send(LED.buf, LED_NUM*3);
        Delay100Ms(10);
    }
}

这款雪花灯采用 STC 51单片机 + WS2812 RGB灯珠 的组合，电路简洁、结构直观，非常适合作为：

• 51单片机零基础入门实战项目
• 课堂教学或课程实验的演示案例
• 寒假或新年期间的趣味DIY编程项目
• 一份“既有趣又能学到知识”的电子礼物

它的意义不仅仅在于“插电就亮”，而是允许你像本文所展示的那样：

• 亲手编写代码控制颜色
• 自由修改灯光效果和变换节奏
• 将抽象的嵌入式开发知识，转化为肉眼可见的绚丽成果

希望这个项目能带你走进嵌入式开发的大门，享受动手创造的乐趣。如果你在实践过程中有任何想法或问题，欢迎到云栈社区与更多开发者一起交流探讨。
